等离子弧焊用导流气体喷嘴结构设计

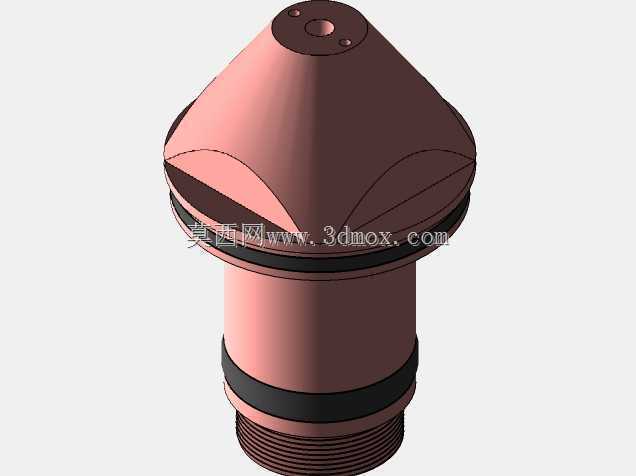

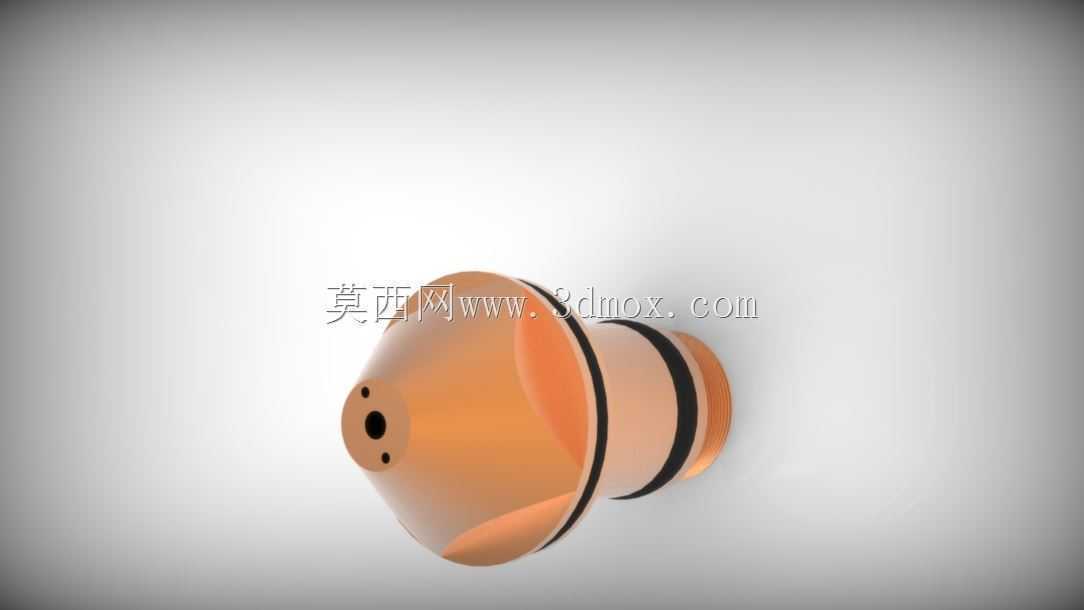

　　在金属结构加工、厚壁构件精密连接的生产场景里，等离子弧焊接的工艺稳定性很大程度上依赖焊枪末端的气体喷嘴性能，这类喷嘴直接决定了保护气的层流状态、等离子弧的压缩程度，最终影响焊缝成型质量与接头力学性能。本次设计的喷嘴针对中厚板等离子弧焊接工况做了结构优化，整体采用锥台过渡加直段稳流的外形结构，进气端采用大圆角过渡结构，避免保护气进入喷嘴内腔时产生直角扰流，减少紊流导致的电弧漂移问题。从功能实现逻辑来看，喷嘴的核心作用有两点：一是对通入的离子气和保护气进行整流，让气流以均匀的层流状态从喷口喷出，在电弧周边形成稳定的气体保护屏障，隔绝空气中的氧、氮侵入熔池，避免焊缝产生气孔、夹渣缺陷；二是通过内腔的压缩通道对等离子弧产生机械压缩效应，

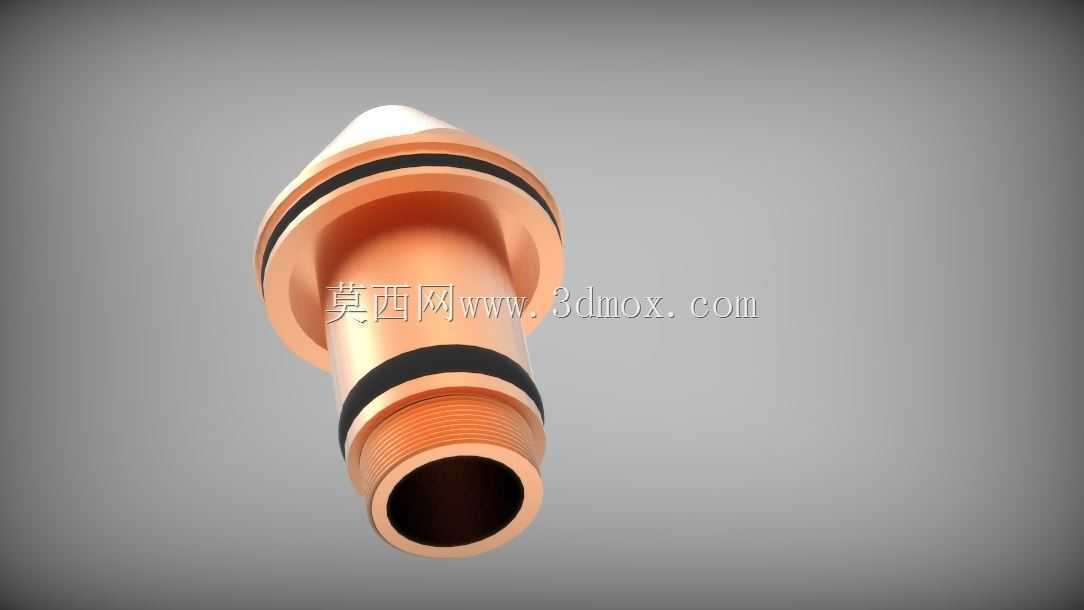

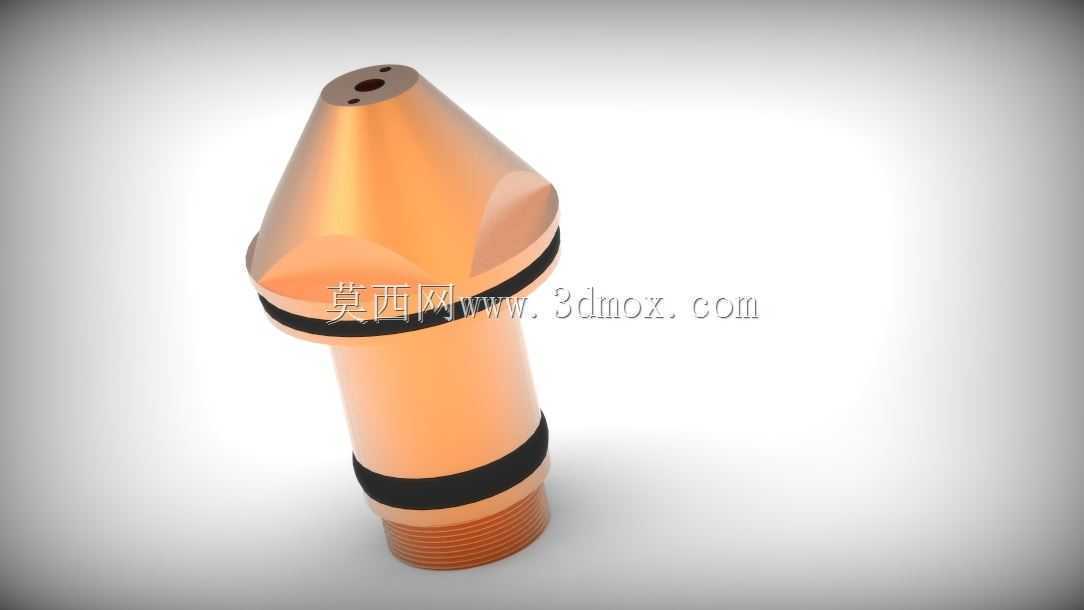

　　配合水冷、磁压缩效应让电弧能量密度提升，实现更小的热影响区与更深的熔透能力。设计过程中首先确定了喷口的通径参数，匹配常用的300A以内等离子弧焊接电流区间，喷口直段长度取通径的1.2倍，既保证气流的稳流效果，又避免直段过长导致的气流阻力过大、气耗提升问题。喷嘴的安装端采用阶梯轴配合环形密封槽的结构，密封槽位置匹配焊枪枪头的O型圈安装位，安装时可以直接嵌入焊枪前端的定位槽，通过枪头的压帽实现轴向压紧，径向配合公差取H7/g6，既保证拆装便捷性，又避免配合间隙导致的气体泄漏，保证气路的密封性。外形上的锥面结构做了15度的收敛角设计，这个角度经过流场仿真验证，能够让气流沿锥面平滑加速，在喷口处形成均匀的流速分布，

　　不会出现锥面角度过大导致的气流发散、角度过小导致的喷嘴结构过长影响操作可达性的问题。喷嘴侧壁设置的环形凹槽一方面用于安装耐高温绝缘密封圈，隔绝喷嘴与焊枪电极之间的导电通路，避免喷嘴与工件接触时产生打弧损伤喷嘴；另一方面凹槽结构也能减少喷嘴与焊枪本体的接触面积，降低焊接过程中热量向枪体的传导，提升焊枪的连续工作时长。喷口端面做了0.5mm的倒角处理，避免焊接过程中飞溅金属粘附在喷口锐边处堆积，堵塞喷口影响气流形态，日常维护时只需要用细砂纸打磨端面即可去除飞溅残留，降低维护成本。从实际应用场景来看，这类喷嘴适配手持等离子弧焊枪与自动焊专机的焊枪终端，可用于不锈钢、钛合金、高温合金等易氧化金属的焊接作业，在压力容器管道焊接、

　　航空钣金构件连接、精密五金件焊接工位都能适用。设计时充分考虑了加工工艺性，整体结构采用回转体构型，可直接用棒料通过数控车床一次装夹加工完成，内腔的流道面粗糙度控制在Ra1.6以内，减少气流沿壁流动时的摩擦阻力，外表面做氧化处理提升耐高温氧化性能，延长连续焊接时的使用寿命。安装边界上，喷嘴的最大外径控制在28mm以内，安装插入段长度为12mm，能够适配市面上多数主流型号的等离子弧焊枪枪头，不需要对原有枪体做改装即可直接替换使用，喷口端面到安装定位面的距离经过精准核算，保证装配后电极与喷口的相对距离处于合理区间，避免电极内缩量过大导致的电弧挺度不足、内缩量过小导致的电极烧损加速问题。在流道设计上，内腔采用先缓收再直稳的结构，进气腔直径为16mm，逐步收敛到喷口直径，收敛段的母线采用平滑圆弧过渡，不存在截面突变的位置，避免气流在变截面处产生涡流，保证从喷口喷出的气流层流长度达到25mm以上，足以覆盖焊接熔池及周边高温区域，实现可靠的气体保护。
