米思米标准型双页平置连接合页结构

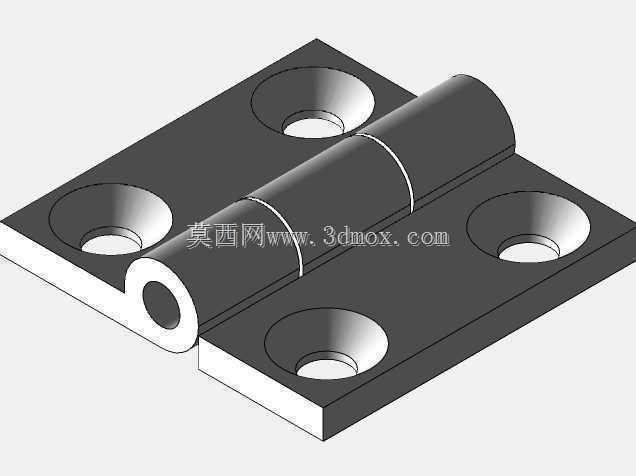

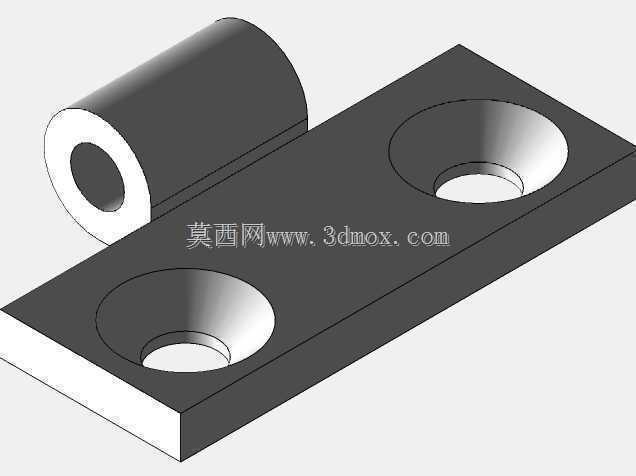

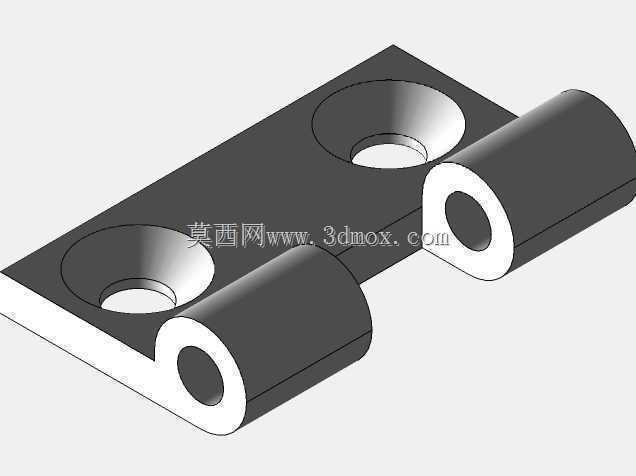

　　在各类工业设备、工装夹具、箱柜壳体的结构设计中，铰接类连接件是实现部件相对转动的核心基础元件，这类看似简单的零件，往往直接决定了开合结构的使用寿命、转动顺畅度与装配可靠性。这款平置双页合页采用对称式双页片配同轴卷制筒身的经典结构，两个页片分别对应需要实现相对转动的两个安装基面，中间的卷制筒身穿入销轴后即可形成稳定的铰接副，允许两个连接部件绕销轴轴线实现0到180度范围内的定轴转动，完全覆盖常规箱门开合、盖板翻转、活动臂转接的运动行程需求。

　　从实际选型适配的角度看，这类合页的安装边界需要在结构设计初期就纳入整体布局考量：单个页片上设置两个同轴沉头安装孔，孔位间距与页片边缘的距离严格遵循米思米标准件的通用尺寸规范，沉头孔的深度与直径适配对应规格的内六角圆柱头螺钉，安装后螺钉头完全没入页片表面，不会出现凸起干涉开合运动的问题。页片的厚度与卷制筒身的外径保持合理的比例关系，既保证页片在承受额定径向载荷时不会出现翘曲变形，也避免筒身直径过大占用过多安装空间，在狭小的设备内腔布局中也能顺利完成装配。

　　设计这类合页的三维模型时，首先要保证卷制筒身的同轴度公差，两个页片的筒段拼接后内孔的圆柱度偏差需要控制在合理范围内，否则穿入销轴后会出现转动卡滞、磨损加剧的问题；页片与筒身的衔接位置做了等半径圆角过渡，避免直角位置的应力集中，在频繁开合的交变载荷作用下，不会在衔接处出现疲劳断裂的问题。页片的安装面做了平面度处理，安装时可以完全贴合被连接件的基面，不会出现安装间隙导致的合页晃动、螺钉受力不均滑牙的问题。

　　从应用场景来看，这类合页的适配范围极广：小型自动化设备的检修门安装、工业控制柜的侧门开合、工装夹具的活动压臂转接、非标设备的防护盖板翻转，甚至是小型输送线的活动挡边铰接，都可以选用这款标准合页。不同于外露式的长轴合页，这款合页的卷制筒身长度与两个页片的总宽度匹配，安装后筒身两端不会突出页片侧面，在并排安装多个合页或者安装位置靠近设备框架边角时，不会出现邻接部件的干涉问题。

　　在实际装配调试过程中，这类合页的容错空间也比较友好：两个页片的安装孔位留有微小的位置调整余量，当被连接件的安装孔位存在小范围加工偏差时，可以适当调整合页的固定位置补偿偏差，不需要额外扩孔返修。合页的转动阻尼适中，既不会因为阻尼过小导致门体在设备振动时自行开合，也不会因为阻尼过大导致手动开合操作费力，不需要额外加装阻尼垫片就能满足大部分工业场景的使用需求。针对不同的使用环境，这类合页的基础结构可以直接适配不同的表面处理工艺，比如普通车间环境下采用镀锌防锈处理，有腐蚀介质的环境下可以更换为不锈钢材质的同结构型号，三维模型的结构参数不需要做大幅调整，只需要修改材质属性和表面处理参数即可快速完成变型设计，大幅提升选型和建模的效率。

　　很多刚接触结构设计的工程师容易忽略合页这类基础零件的细节设计，实际上合页的安装面高度差、销轴的间隙配合量、页片的开合避让间隙，都会直接影响最终的装配效果：如果页片的转动避让间隙设计过小，开合过程中两个页片的边缘会互相摩擦，不仅会刮伤零件表面的涂装层，长期使用还会磨损页片本体导致配合松动；如果间隙过大，又会导致铰接位置存在明显的窜动间隙，门体关闭后会出现晃动错位的问题。这款合页的结构设计中，页片对接位置预留了0.2到0.3毫米的均匀间隙，既保证转动过程中无摩擦卡滞，也将轴向窜动量控制在可接受范围内，完全满足工业设备的装配精度要求。
