L型转角式晶圆切割加工设备结构设计

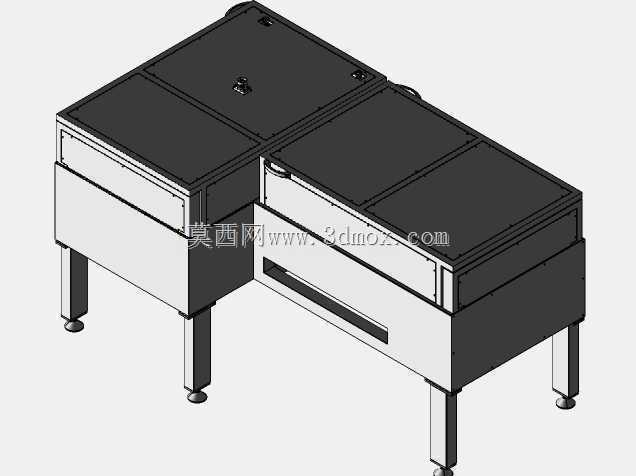

　　这套晶圆切割设备采用L型转角式机架布局，打破了传统直列式半导体加工设备的排布逻辑，在半导体封测车间的转角工位、洁净室边角空间利用场景下具备极强的适配性，能够在有限的洁净车间占地范围内，同时整合晶圆上料定位、激光/刀轮切割、废料收集、下料暂存多个功能模块，避免传统直排设备需要预留单侧操作通道造成的空间浪费，适配12英寸及以下尺寸晶圆的切割加工工序，覆盖晶圆划片、晶粒分离、微结构切槽等半导体前道与后道的核心加工需求。从结构设计逻辑来看，机架主体采用方通焊接框架搭配钣金蒙皮的组合形式，底部配置可调式支撑脚杯，可在安装时根据车间地面平整度调整整机水平度，调整行程范围覆盖±15mm，单脚额定承重不低于150kg，

　　整机安装完成后台面平面度公差控制在0.2mm/㎡以内，避免因机架形变导致切割工位的定位精度偏移。设备的两个功能段分别承担不同工序：较长侧段集成切割核心执行单元，台面预留了切割头安装位、视觉对位相机安装孔、晶圆载台移动导轨安装基准面，内部腔体预留了走线槽、除尘管路排布空间，可兼容机械式刀轮切割与紫外激光切割两种执行机构的安装需求，无需对机架主体做二次改造即可完成不同切割方案的切换；较短侧段集成上下料与辅助功能单元，台面预留晶圆料盒放置位、机械手安装基准，内部腔体可集成工控机、运动控制卡、气源处理组件等电气与气动元件，两段机架的拼接面采用定位销+螺栓锁紧的连接形式，拼接后两段台面的高度差控制在0.1mm以内，

　　保证跨段移动的搬运机械手运行平稳无卡顿。设备的台面采用整面20mm厚铝板加工而成，表面做硬质阳极氧化处理，耐磨且不易产生粉尘，适配洁净室Class1000级的使用要求，所有钣金蒙皮的拼接缝隙均做密封处理，避免切割产生的硅屑从缝隙漏出污染洁净车间环境，同时蒙皮采用快拆式设计，日常维护时无需拆卸大型结构件即可打开侧面板完成内部元件的检修与更换。从安装边界来看，整机占地尺寸控制在1800mm×1200mm以内，设备高度不超过900mm，预留的操作侧空间宽度不小于800mm即可满足日常上下料、设备调试的操作需求，设备底部预留了叉车孔位，方便车间内的转场与定位安装，机架的所有外露边角均做R5以上的圆角处理，避免洁净室内操作人员走动时磕碰受伤。

　　在功能适配层面，这套结构设计充分考虑了晶圆切割工序的实际需求：切割段的台面预留了废屑收集漏斗的安装位，可直接对接车间的中央除尘系统，将切割产生的硅屑、切削液雾及时抽走，避免硅屑飞溅到晶圆表面造成晶粒划伤；上下料段的台面预留了防静电胶皮的粘贴位，所有金属结构件均做接地处理，接地电阻控制在4Ω以内，避免静电放电击穿晶圆上的精密电路。不同于常规的单段式切割设备，这种L型布局能够让晶圆的流转路径形成90度转角，操作人员可以在转角的外侧位置同时完成上下料操作与切割状态监控，无需在设备两侧来回走动，单人即可完成单台设备的操作值守，能够有效降低半导体封测车间的人力配置成本。机架的焊接框架在加工时做了两次时效处理，第一次在焊接完成后做振动时效消除焊接应力，第二次在粗加工完成后做低温时效处理，避免后续使用过程中机架缓慢形变影响加工精度，所有安装基准面均采用数控龙门铣一次装夹加工完成，保证各安装位的形位公差满足精密加工设备的装配要求。
