烘焙生产线用不锈钢漏斗式面糊储料分料装置

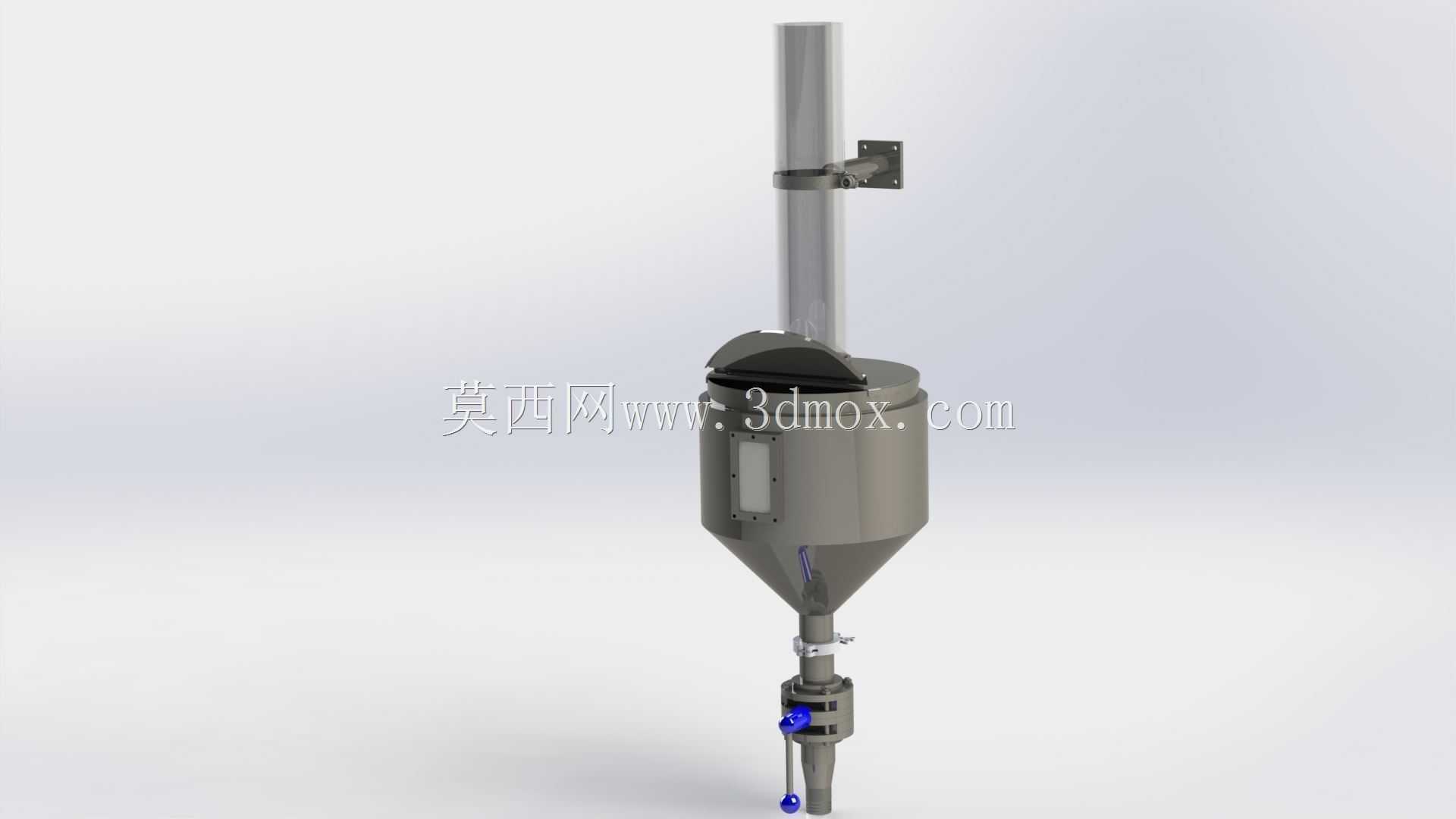

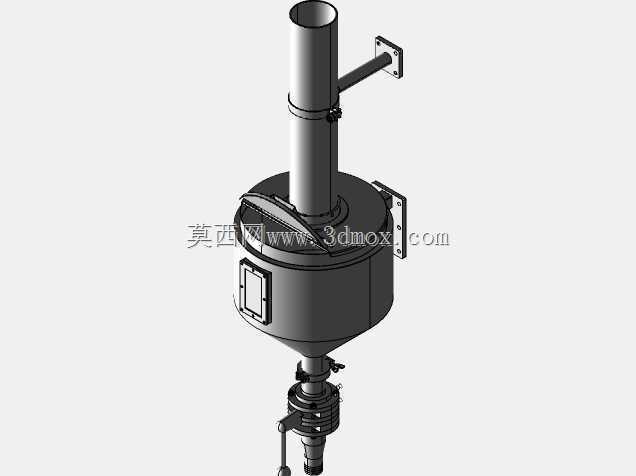

　　这套漏斗式储料分料结构，主要适配烘焙加工产线的连续供料场景，在蛋糕、派类、注心点心的量产环节中，承担中间储料、稳定给料的核心作用，替代传统人工舀料、敞口桶暂存的作业模式，减少面糊暴露在空气中的失水、结皮问题，同时规避人工操作带来的投料量波动、异物混入风险。从结构设计逻辑来看，整体采用上直下锥的仓体构型，上部直筒段用来维持稳定的料位容积，避免进料过程中料面起伏过大导致的出料压力波动，下部锥段的锥角经过反复校核，针对面糊这类具备一定粘度、流动性随含气量变化的非牛顿流体，选取了62度的锥壁倾角，既保证物料能依靠自重持续向出料口滑移，不会在锥段内壁形成挂壁积料，又不会因为锥角过小导致整体设备高度过高，占用过多竖向安装空间。

　　仓体顶部设置了翻盖式密封进料口，翻盖边缘嵌有食品级硅胶密封条，闭合后能阻隔车间内的飞尘、蚊虫接触内部物料，翻盖和仓体的铰接位置采用了可拆式销轴结构，日常做深度清洁时可以直接将整个翻盖拆下，无清洁死角。仓体侧壁预留了透明视窗安装位，视窗采用钢化玻璃材质，通过快拆卡箍和仓壁固定，操作人员在产线巡检时可以直接透过视窗观察内部料位高度，无需开盖检查，视窗周边做了圆弧过渡处理，不会残留物料残渣。仓体上部的直筒段外侧焊接了安装抱箍的固定座，抱箍通过膨胀螺栓或者T型螺栓可以直接固定在产线配套的竖向安装立杆上，固定座上开有长条形调节孔，允许安装时根据上下游设备的对接高度，在200mm的竖向范围内调整仓体的固定位置，适配不同规格的注料头、输送泵的对接高度需求。抱箍和立杆的接触位置垫有橡胶防滑垫，避免设备运行过程中因为物料流动、进料冲击产生的振动导致固定位置滑移。出料端设置了快装式卡箍接口，可以直接对接气动注料阀、螺杆输送泵或者软管，接口的通径选取了和常规烘焙产线注料管路匹配的38mm规格，无需额外做变径转接，减少管路内的物料残留。出料口上方的锥段位置，设置了一个小型的气动破拱装置接口，当处理高粘度、高含气量的面糊时，可以接入低压压缩空气，通过脉冲喷气的方式破除锥段可能形成的物料架桥，保证出料连续稳定，不会出现断料、出料量忽大忽小的问题，喷气嘴的安装角度斜向指向出料口中心，不会直吹锥壁导致物料飞溅附着在仓壁上部。整套结构的所有和物料接触的部位，

　　都采用了镜面抛光的不锈钢材质，焊缝位置做了磨平抛光处理，表面粗糙度达到Ra0.8以下，避免物料粘附在焊缝凹凸位置，日常生产结束后可以直接用高压热水冲洗，无需拆解过多部件就能完成清洁，符合食品加工设备的卫生要求。仓体侧面还预留了料位传感器的安装位，可以选配电容式料位开关，在料位低于设定值时自动触发前端搅拌设备的补料动作，实现整个供料环节的自动化运行，无需人工盯守料位。从安装边界来看，整套装置的直筒段外径为220mm，整体高度（含进料口翻盖、出料接口）为780mm，安装时需要在立杆周边预留至少300mm的横向操作空间，方便操作人员开启翻盖、观察视窗、拆装出料接口的管路，竖向方向需要在仓体下方预留至少150mm的空间，

　　用来安装注料阀或者连接输送管路，避免对接时操作空间不足。在实际产线布局中，这套装置通常布置在面糊搅拌设备和注料成型设备之间，搅拌完成的面糊通过重力或者输送泵送入仓内暂存，再通过下方的注料机构定量注入烤盘模具中，整个过程中面糊处于相对封闭的环境，能有效维持面糊的含气量和温度，保证最终烘焙产品的口感一致性，避免因为料温变化、含气量流失导致的产品体积不均、组织粗糙等问题。设计过程中还特意规避了传统储料桶的直角结构，所有仓体内部的转角都做了R15以上的圆弧过渡，不存在清洁死角，也不会因为应力集中导致长期使用后焊缝开裂的问题，仓体的壁厚选取了1.5mm的不锈钢板，既保证整体结构有足够的刚度，不会因为满料负载出现变形，又不会因为壁厚过大导致整体重量过重，增加安装立杆的负载，单人就能完成拆装移位操作，适配多品类小批量生产时的产线快速调整需求。
