集成式液液分离用水力旋流器组

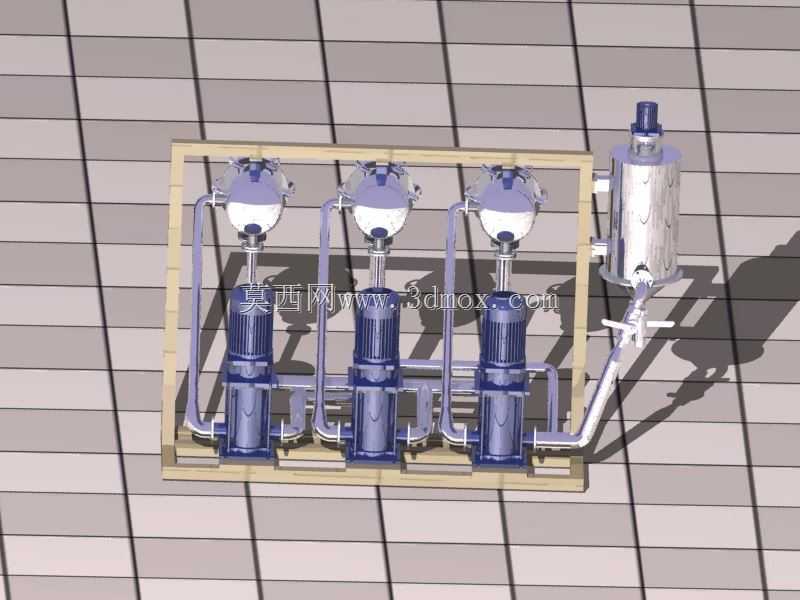

　　这套集成化的旋流分离设备，核心依托离心沉降原理实现互不相溶液相介质的分离作业，在石化含油污水处理、化工溶剂萃取分离、冶金浸出液两相分离、食品工业油脂提纯等场景中均有成熟应用。不同于单台旋流器独立安装的形式，该设计将多组旋流管、配套增压泵组、管路阀门、缓冲罐体全部集成在统一的撬装框架内，现场安装时仅需对接进料、出料、排杂三个工艺管口即可投用，大幅缩减现场配管、设备找平找正的施工周期，尤其适合移动式处理站点、老旧产线改造这类安装空间受限、施工窗口期短的项目。

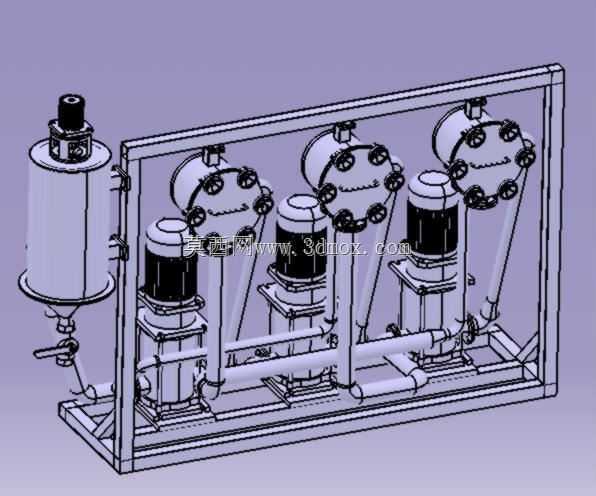

　　从结构设计逻辑来看，整体框架采用标准型钢焊接成型，所有受力节点均做了加强筋处理，能够承受泵组运行时的持续振动，避免长期运行后管路焊缝开裂、设备连接松动的问题。进料端配置的立式多级离心泵，为旋流分离提供稳定的压力源，泵组的选型匹配旋流器的额定处理流量与工作压力，每台泵的进出口均设置软连接与检修阀门，单台泵故障时可关闭对应阀门单独检修，无需整套设备停机。旋流管采用并联排布的方式，通过汇流管路统一进料、分别收集轻相和重相出料，这种排布方式既可以根据处理量灵活调整开启的旋流管数量，避免低负荷工况下旋流管内流速不足导致分离效率下降，也能在单根旋流管出现堵塞、磨损时单独切出检修，不影响其余单元正常工作。

　　设备左侧设置的立式缓冲罐，主要用于进料前的稳流与排气，避免进料中裹挟的大量气泡进入旋流腔，破坏旋流场的稳定性导致分离效果波动，罐体底部设置排污阀，可定期沉降排出进料中携带的大颗粒固体杂质，防止大颗粒进入旋流管磨损内壁、堵塞底流口。所有管路的走向均做了圆弧过渡处理，减少直角弯头带来的压损，同时管路的支撑点全部固定在框架横梁上，避免管路重量直接作用在旋流器和泵体的接口上，造成接口应力变形。

　　从安装边界来看，整套撬装设备的长宽高尺寸适配标准工业厂房的门洞与货运电梯尺寸，框架底部预留了叉车孔与地脚螺栓安装孔，既可以通过叉车直接转运就位，也可以通过地脚螺栓固定在混凝土基础上，运行时的振动传递控制在标准允许范围内，无需额外做隔振基础。设备的操作面全部朝向同侧，阀门、压力表、检修口的布置高度符合人体工程学要求，日常巡检时无需攀爬即可观察压力参数、切换阀门操作，设备顶部预留了吊装吊耳，方便厂房内行车吊装就位。

　　在功能特性上，该旋流器组依靠不同液相之间的密度差，在旋流腔内高速旋转产生的离心力场作用下，密度大的液相沿旋流器内壁向下流动从底流口排出，密度小的液相沿中心轴线向上运动从溢流口收集，整个分离过程无运动部件、无需滤材耗材，相比传统的沉降分离设备，处理效率更高、占地面积更小，运行维护成本更低。设计过程中针对旋流管的进料角度、锥段长度、溢流口插入深度等关键参数做了匹配优化，保证在额定流量范围内，不同密度差的液液混合介质均能达到稳定的分离精度，同时针对易磨损的旋流管内壁、底流口部位，采用耐磨材质制作，延长易损件的更换周期。整套设备的管路布局充分考虑了排气与排液需求，停机时可通过最低点的排净阀将设备内残留的介质全部排出，避免冬季低温环境下残留介质冻结胀裂管路，也方便设备长期停用时的内部清洗维护。
