每小时处理200公斤物料的锤式粉碎机

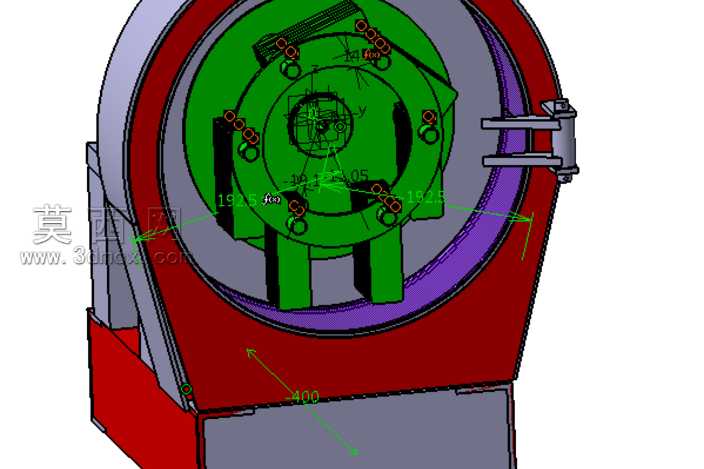

本作品为锤式粉碎机三维建模设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配逻辑构建，可直接用于结构验证、工程出图与生产参考。建模过程中严格遵循机械设计公差配合规范，对各部件的装配关系进行了完整约束，确保模型可实现虚拟装配干涉检查，还原设备真实运行的结构逻辑。模型材质渲染贴合工业设备实际用材，外部机架与机壳采用铸铁质感的哑光红灰色材质，还原铸造壳体的厚重质感；内部旋转锤头组件采用调质钢材的亮绿色金属质感，区分运动部件与固定壳体；腔体内部衬板采用耐磨合金的紫色质感，清晰展示易损耐磨部件的安装位置，不同材质的区分让模型结构层级一目了然，便于快速识别各功能模块。结构设计上，该锤式粉碎机采用立式腔体布局，核心破碎腔体为环形封闭结构，内部转子组件均匀布置多组锤头安装位，锤头通过销轴铰接在转子盘上，设备运行时转子高速旋转，锤头在离心力作用下向外张开，对进入腔体的物料产生冲击、剪切、研磨作用实现粉碎。腔体下半部分集成筛网结构，符合粒度要求的物料通过筛孔排出，大尺寸物料留在腔内继续被锤头击打直至达标。设备侧面设计快开式检修锁紧结构，无需复杂拆卸即可打开腔体完成锤头更换、衬板检修与腔体清理，降低日常维护难度；底部机架采用一体化承重设计，预留电机安装位与传动避让空间，可直接匹配标准动力组件完成整机装配。设计过程中充分考虑设备的处理能力匹配，标注关键尺寸参数确保腔体容积、转子回转半径与每小时200公斤的处理量相适配，进料口、出料口的尺寸设计匹配常规物料输送衔接要求，整体结构紧凑，受力分布合理，既保证破碎作业的效率，也兼顾设备运行的稳定性与耐用性，可作为中小型物料粉碎作业的设备设计参考，也可用于相关教学演示、方案展示场景。
