250千瓦工况用挠性联轴器结构设计

　　在重载工业传动场景里，轴系对中偏差带来的附加载荷一直是影响传动寿命的核心痛点，这款适配250千瓦功率等级的挠性联轴器，正是针对这类工况开发的轴系连接部件。从实际应用场景来看，这类联轴器常被部署在矿山破碎生产线的电机与减速机输入端、大型水泵的动力衔接段、冶金设备的辊道传动组中，这类场景普遍存在安装对中精度受限、设备运行时存在基础沉降、负载端存在冲击载荷的问题，刚性联轴器在这类环境下很容易出现轴颈疲劳断裂、连接螺栓剪断、轴承过早失效的故障，而挠性结构的设计恰好能补偿这类径向、角向与轴向的安装与运行偏差。

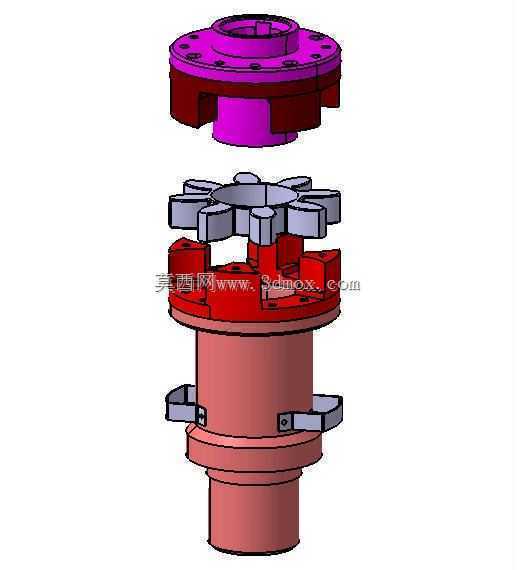

　　从功能特性上看，这款联轴器采用分体式组合结构，上下两端的法兰连接端分别对接主动轴与从动轴的轴头，中间的弹性嵌合结构在传递额定扭矩的同时，能通过嵌合块的微量形变吸收运行中的振动，抵消两轴之间最大0.5度的角向偏差、1.2毫米的径向偏差以及2毫米以内的轴向窜动，避免附加弯矩直接作用在两端设备的轴承上。和传统的刚性凸缘联轴器相比，这种结构不需要安装时严格保证两轴的同轴度，能大幅降低现场安装的调试难度，尤其是在大型设备现场装配的场景下，不需要反复调整电机与从动设备的垫铁位置就能完成装配，能缩短至少三分之一的现场安装工时。

　　设计思路上，这款联轴器没有采用整体式的弹性套结构，而是将中间的传力嵌块设计成分体式的爪型结构，每个嵌块独立承担一部分扭矩传递，当单个嵌块出现磨损时，不需要拆解两端的轴系连接就能完成嵌块的更换，大幅降低后期运维的成本。两端的连接法兰采用了阶梯式轴孔设计，能适配不同轴径的动力输出端，法兰端的连接螺栓孔采用铰制孔设计，保证螺栓受剪时的传力均匀性，避免普通螺栓孔间隙带来的传动冲击。法兰外缘还设计了对称的吊装卡扣结构，方便大重量的联轴器在装配时使用吊装工具对位，避免人工抬装时出现磕碰损伤轴头密封件的问题。

　　从安装边界与外形尺寸来看，这款联轴器的最大外径控制在320毫米以内，轴向总装配长度为410毫米，两端法兰的轴孔适配范围覆盖60毫米到90毫米的标准轴径，法兰端的螺栓分布圆直径为260毫米，适配M16的铰制孔连接螺栓，安装时只需要保证两端轴头的插入深度不小于80毫米，就能保证足够的抱紧摩擦力。需要注意的是，安装时中间的弹性嵌块和两端爪盘之间要预留0.3到0.5毫米的轴向间隙，避免设备运行时热胀冷缩导致嵌块被挤压碎裂，同时要保证每个嵌块的受力面均匀贴合，不能出现单个嵌块偏载的情况，否则会导致运行时出现周期性的振动异响。

　　在实际选型匹配时，需要根据负载的冲击系数计算所需的传递扭矩，这款联轴器的额定传递扭矩为6300牛米，最大瞬时扭矩能承受12000牛米，能覆盖250千瓦转速在1500转每分以下的绝大多数传动场景，不适合应用在转速超过3000转每分的高速传动场景，因为中间嵌块的质量偏心会在高速下带来额外的动不平衡量。日常运维时，只需要每三个月检查一次嵌块的磨损量，当嵌块的磨损量超过原厚度的15%时就需要及时更换，避免嵌块碎裂后出现传动脱节的故障，和金属弹性元件的挠性联轴器相比，这种非金属嵌块的结构阻尼更大，减震效果更好，同时成本更低，适合在中低速重载的工况下大规模应用。
