欧姆龙上臂式电子血压监测仪结构设计

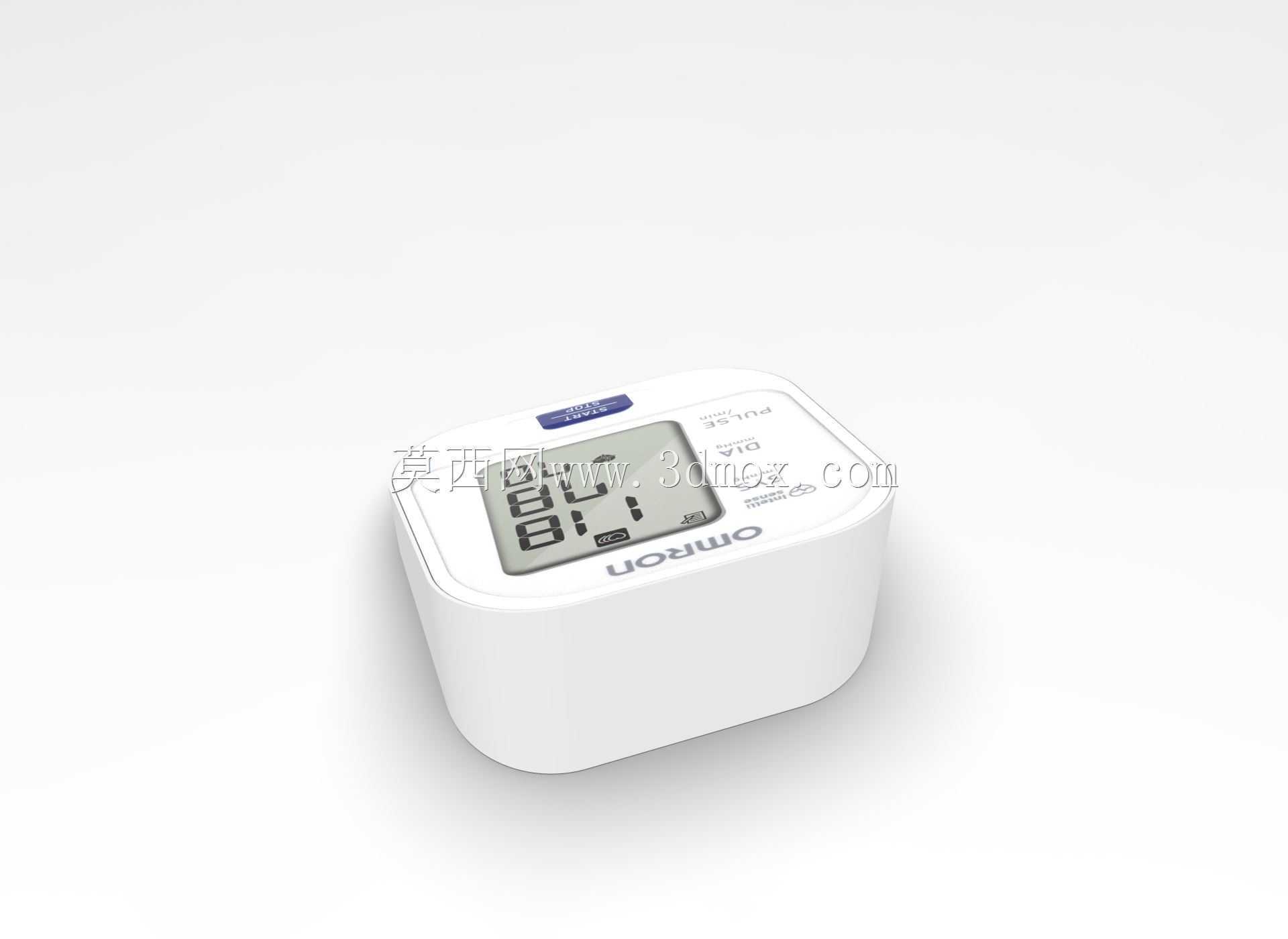

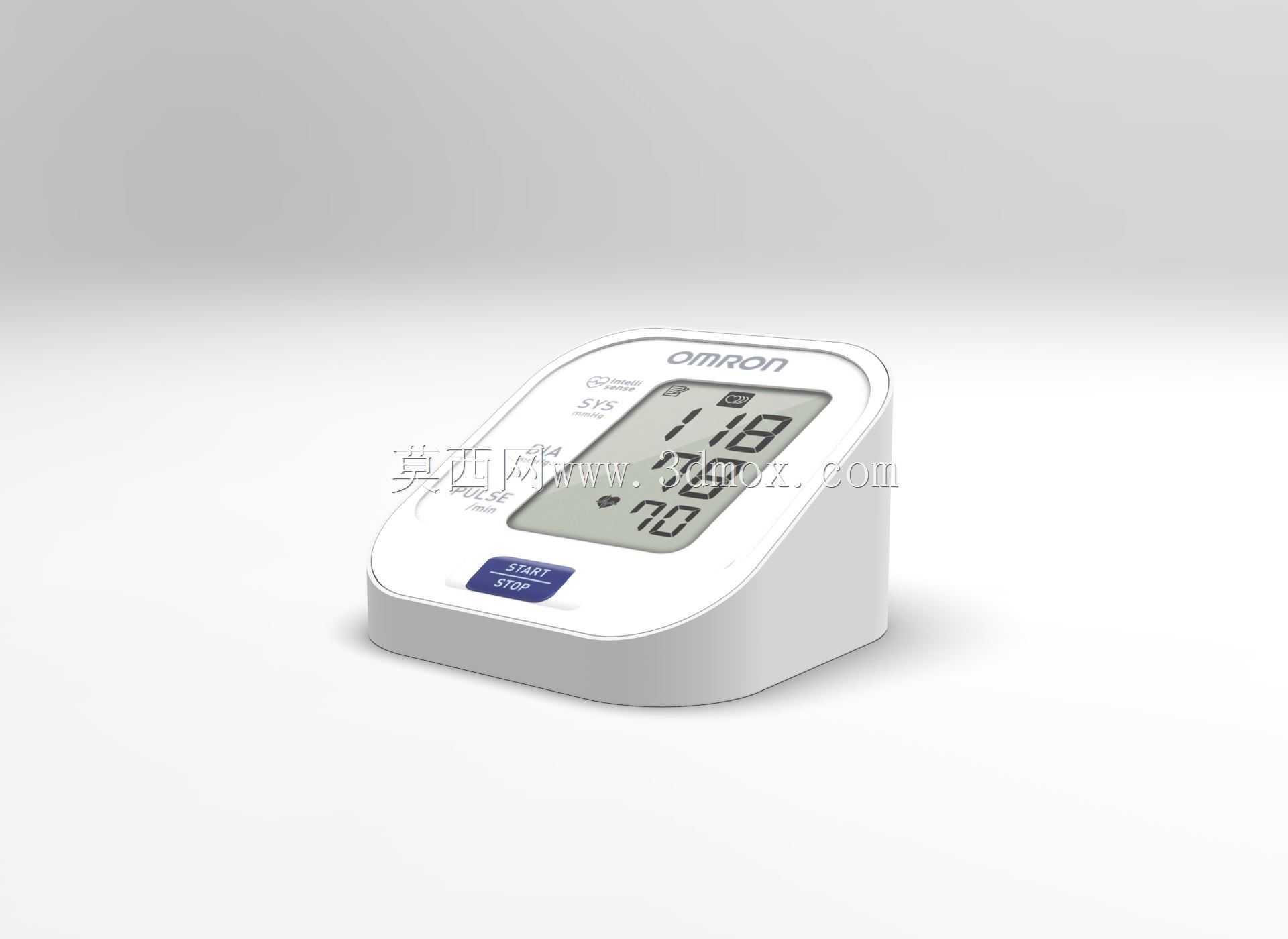

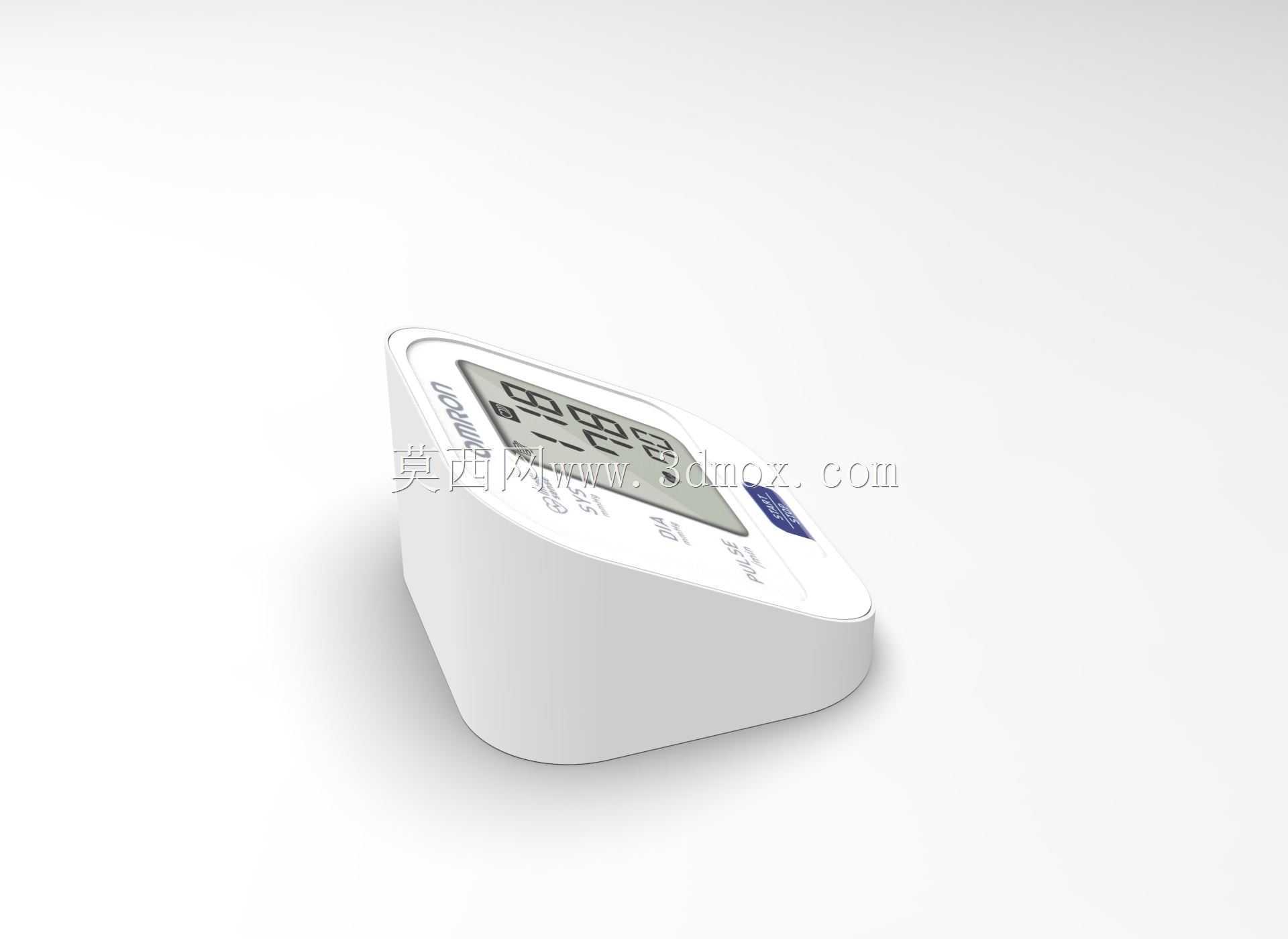

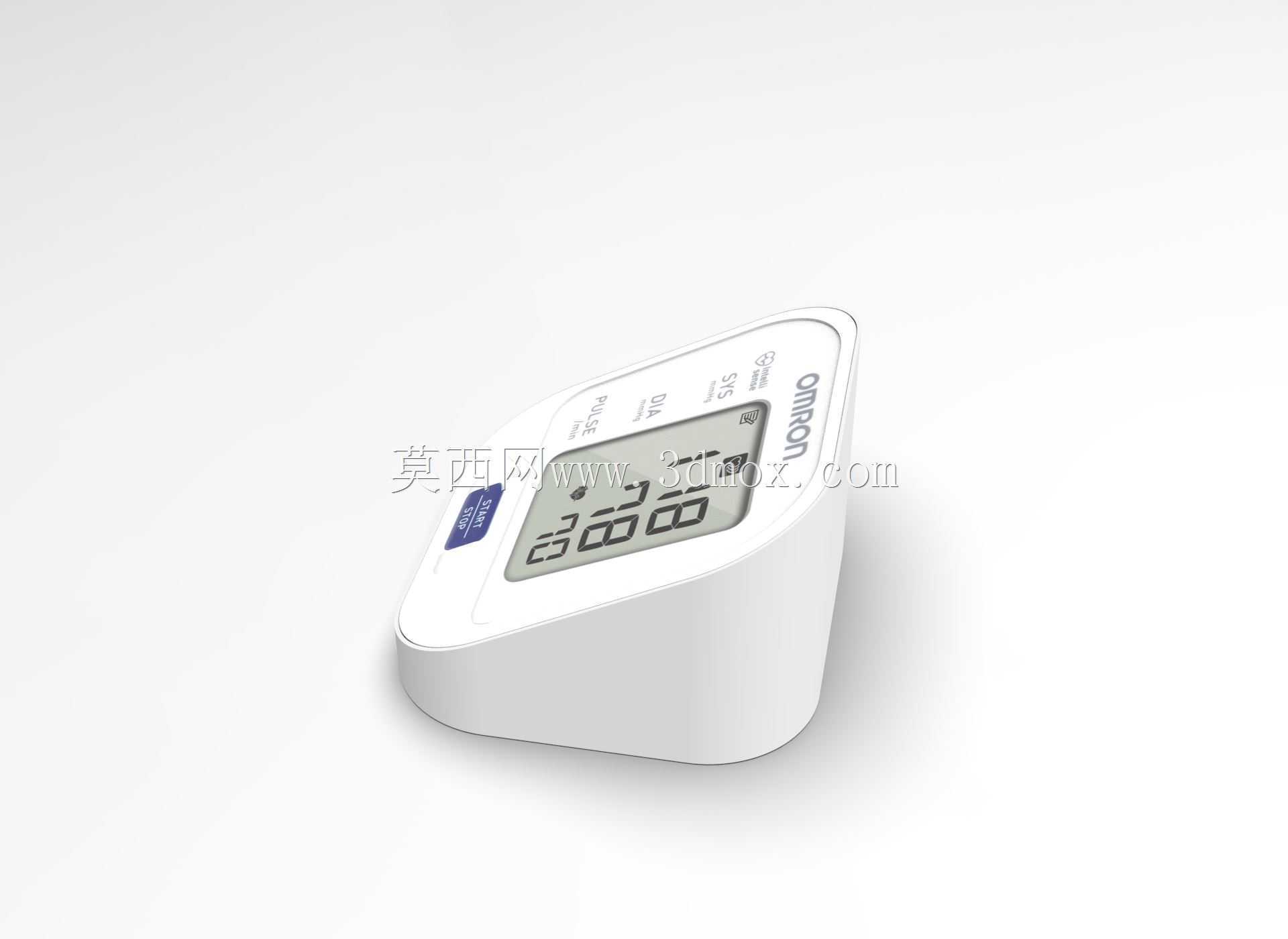

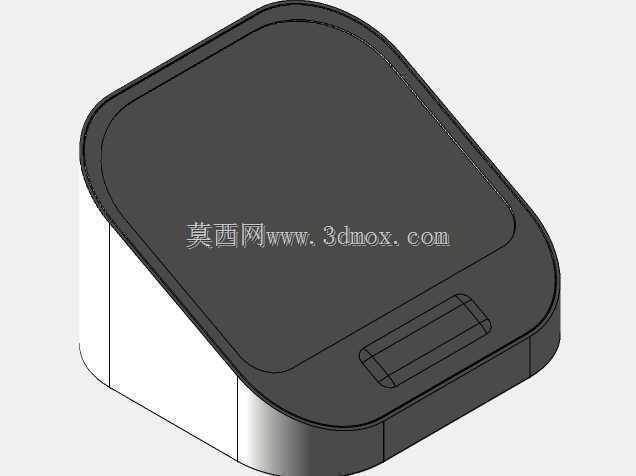

　　这款电子血压监测设备的三维结构设计，核心围绕家用与基层医疗场景的使用需求展开，在结构布局上充分考虑了日常高频使用的操作便利性与放置稳定性。设备整体采用一体化圆角方体造型，外壳边缘全部做R3-R5的圆弧过渡处理，既避免了尖锐棱角在日常挪动、使用过程中造成磕碰划伤，也适配注塑成型的工艺要求，减少壳体注塑过程中的应力集中问题，提升外壳件的结构强度与成型良率。

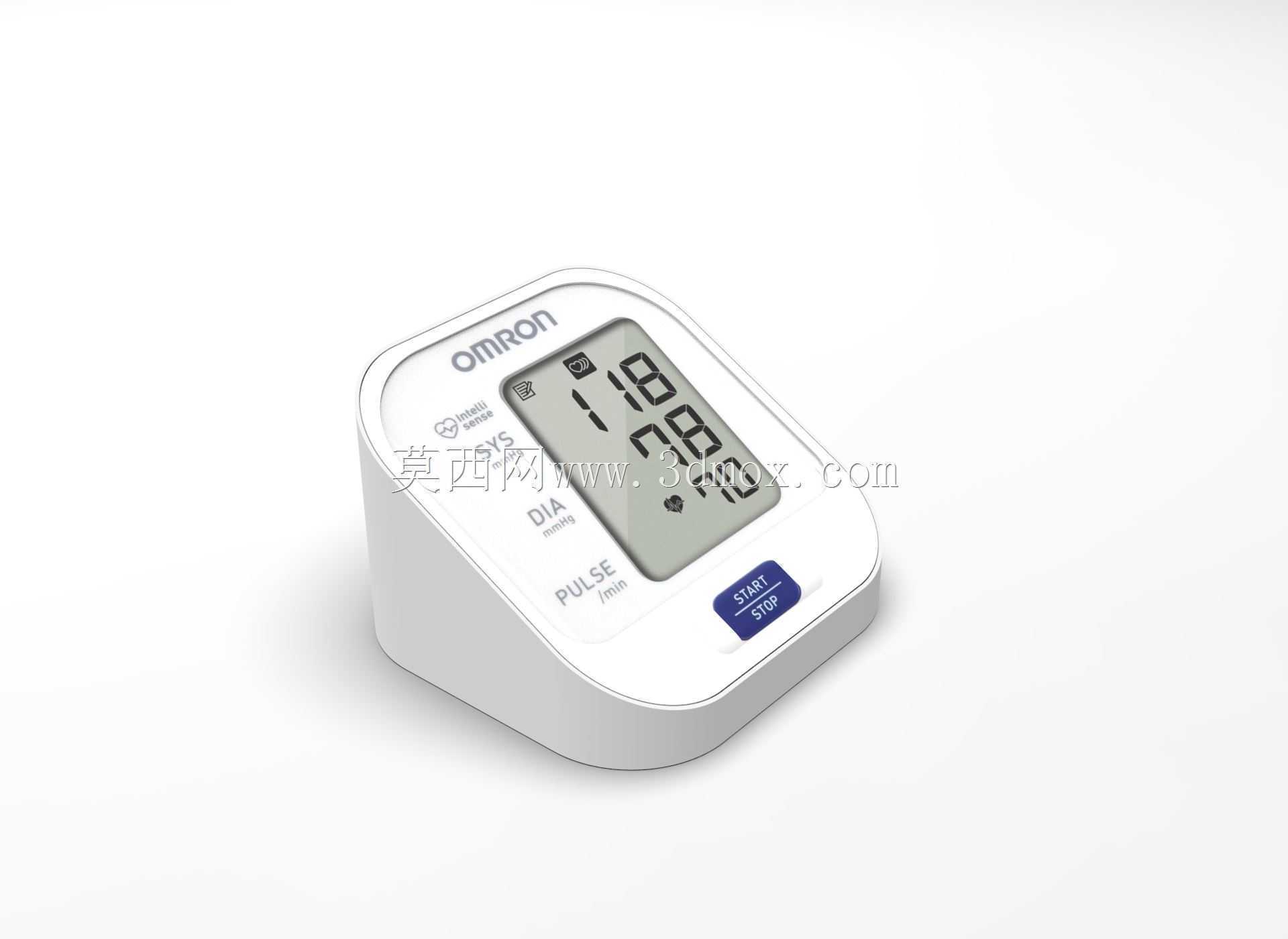

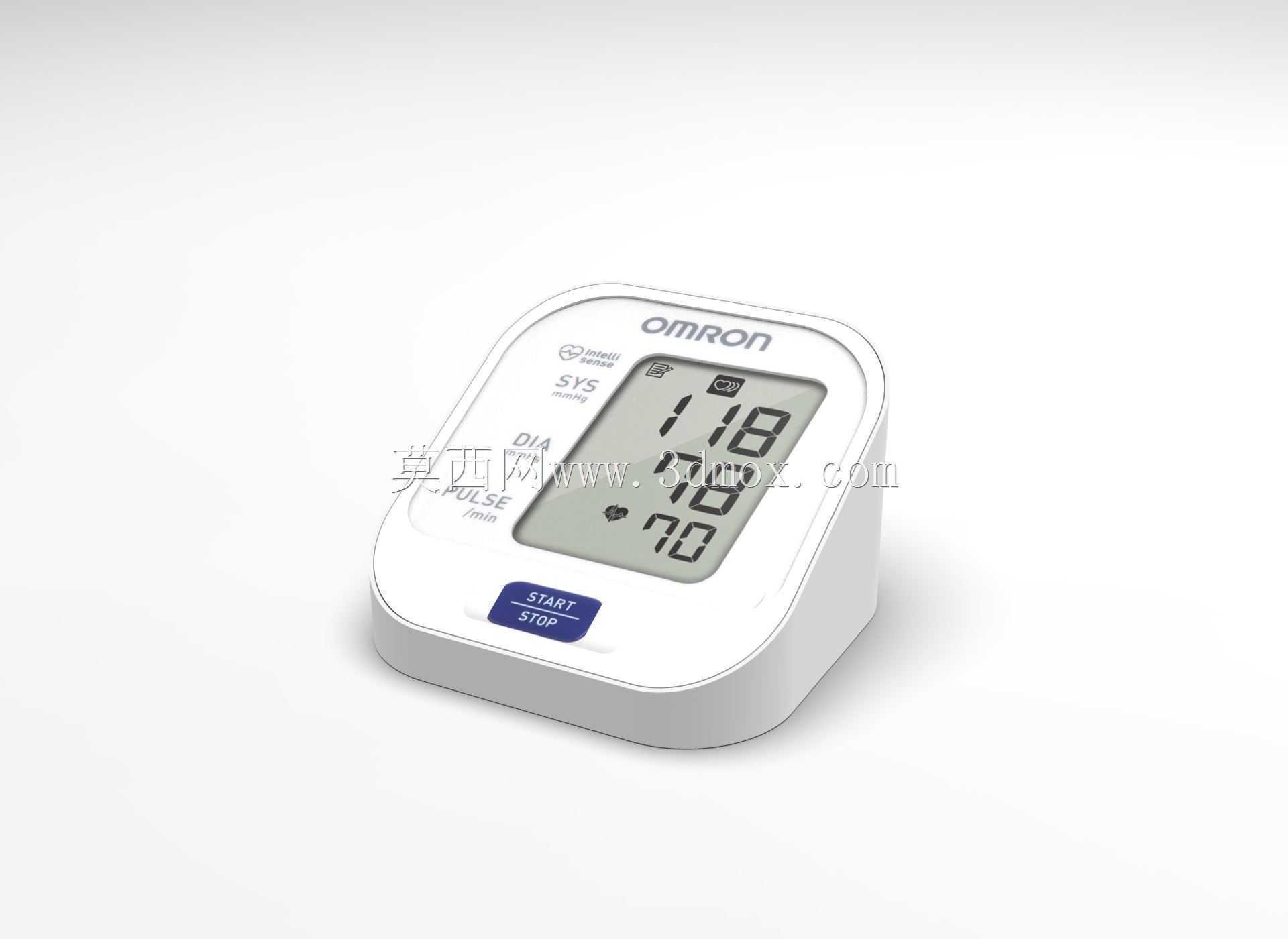

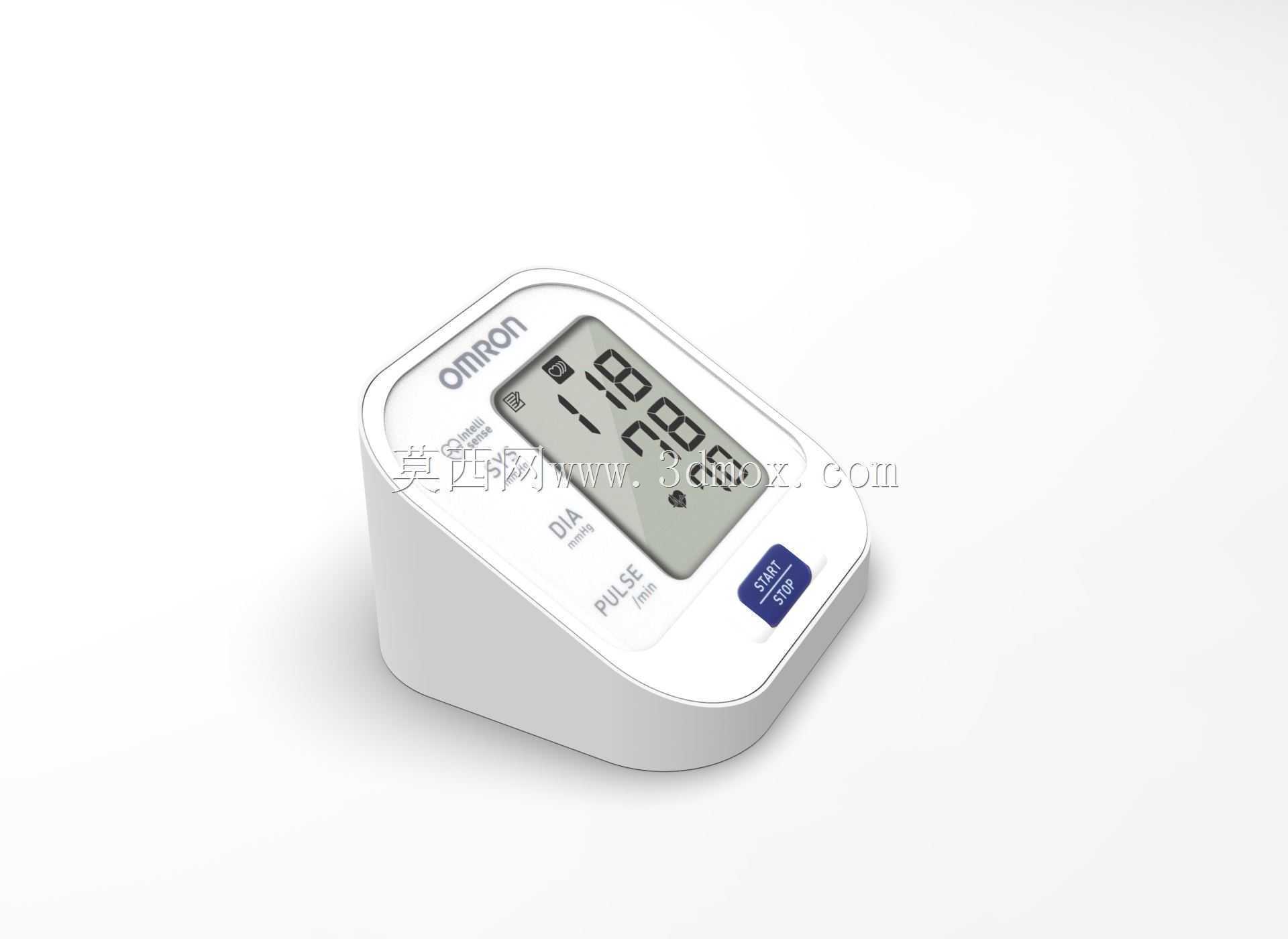

　　从功能分区的结构设计来看，正面上半区域为嵌入式液晶显示窗，显示窗采用下沉式台阶结构设计，与面壳的配合间隙控制在0.2mm以内，既可以保证显示面板的固定可靠性，也能避免日常擦拭、触碰时对显示面板造成刮蹭损伤，同时下沉结构还能在一定程度上减少环境光线直射造成的显示反光，提升不同光照环境下的数值可读性。显示窗下方的操作按键采用一体式软胶覆膜结构，按键与面壳之间无外露缝隙，可有效阻挡日常使用过程中飞溅的水渍、掉落的灰尘进入设备内部，提升设备在居家、诊室等非无尘环境下的使用寿命，按键的触发行程设计为1.2mm，触发压力控制在1.5N-2N之间，兼顾操作反馈清晰度与按压舒适度，适配不同年龄层用户的操作力度需求。

　　设备的气路接口布局在机身侧部，接口采用标准快插式结构设计，接口根部做了加厚的加强筋结构，可承受日常插拔臂带气管时的侧向拉力，避免长期插拔造成接口根部开裂、漏气等问题。机身背部设计有一体式电池仓，电池仓盖采用卡扣式固定结构，无需额外螺丝即可开启，方便用户更换电池，仓盖与机身的配合处设计有一圈密封胶条，可防止少量液体泼溅时渗入电池仓造成电路腐蚀。机身底部设置有四个圆形防滑胶垫安装位，胶垫突出机身底面0.8mm，既可以保证设备放置在桌面、台面时的防滑稳定性，也能在机身底部与放置面之间留出均匀的散热间隙，避免设备长期工作时内部电路模块的热量积聚。

　　在内部结构的排布设计上，核心的气泵模块、压力传感器模块、主控电路模块采用分层堆叠式布局，气泵作为工作时的主要振动源，通过四个橡胶减震柱与底壳连接，可有效抵消气泵工作时产生的振动，降低设备运行过程中的噪音传递，避免振动传导至台面产生额外共振噪音。压力传感器模块通过独立的固定支架安装在靠近气路接口的位置，缩短气路连接路径，减少气路压力损失，提升血压检测的数值精度。主控电路板通过螺丝柱固定在面壳内侧，显示模块直接焊接在主控板上，与正面显示窗的位置精准对位，省去了额外的排线连接结构，既简化了装配流程，也减少了排线松动造成的显示故障概率。

　　从安装与适配边界来看，设备整体的外形尺寸控制在120mm100mm65mm范围内，可适配常规的家用桌面、诊室操作台的放置空间，无需额外的固定安装结构，直接平放即可使用。设备的臂带收纳槽设计在机身底部的空余空间，闲置时可将臂带缠绕后收纳在槽内，减少整体收纳占用的空间，方便用户日常存放与携带。在结构强度设计上，外壳采用ABS+PC混合材质，壁厚均匀控制在2mm，在按键、接口、电池仓等受力位置局部加厚至2.5mm，可承受1米高度自由跌落至硬质地面的冲击，不会出现壳体开裂、内部模块松脱的问题，满足日常使用过程中的意外跌落防护需求。

　　这款设备的结构设计没有冗余的复杂结构，所有的结构特征都围绕实际使用中的可靠性、操作便利性、工艺可实现性展开，既满足了医疗检测设备的精度要求，也适配家用医疗产品的低成本量产需求，对于同类小型家用医疗检测设备的结构设计具备较高的参考价值，建模过程中对各个配合间隙、加强结构、安装定位特征的还原，也能为相关从业者的结构设计、装配验证提供直观的三维参考。
