机加工用精密手动机器虎钳结构设计

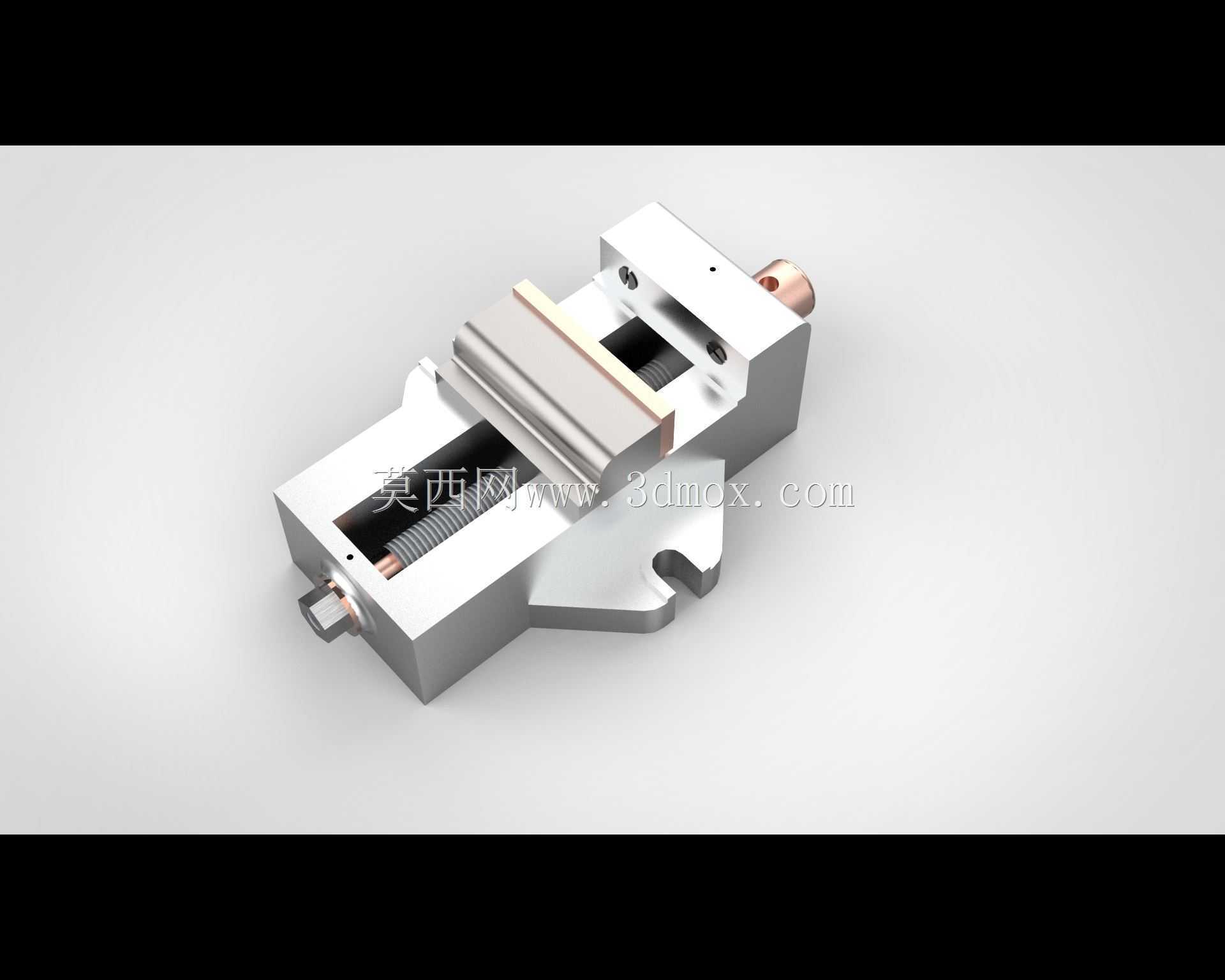

　　在常规铣削、磨削、钻削等机加工工序里，工件装夹的可靠性直接决定最终加工精度，这款手动机器虎钳就是针对中小尺寸金属零件装夹需求开发的通用工装，适配多数台式钻床、立式铣床、平面磨床的工作台安装位，也可单独搭配钳工台完成划线、锉修、装配等手工工序的工件固定。从实际使用场景出发，这类虎钳的核心作用是在加工全程保持工件相对于刀具的位置恒定，抵消切削过程中刀具接触工件产生的径向、轴向切削力，避免工件出现位移、振颤，尤其是高速铣削工况下，切削振动会沿着工件传递到装夹结构，这款虎钳在活动钳身与固定钳身的配合导轨处做了加长贴合设计，配合面的接触长度占钳身总长度的六成以上，能有效分散夹紧力与切削反作用力，减少钳身自身的形变余量。

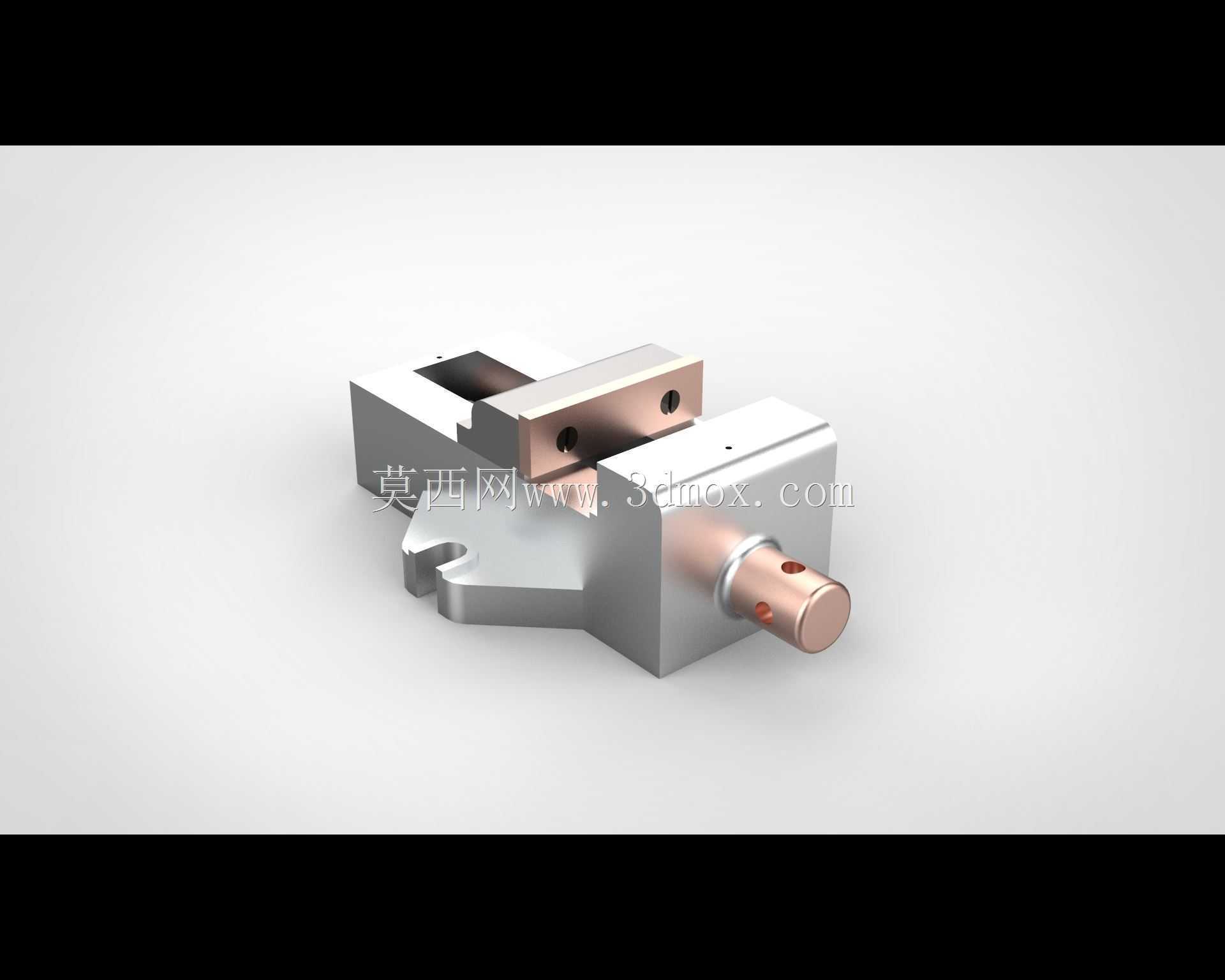

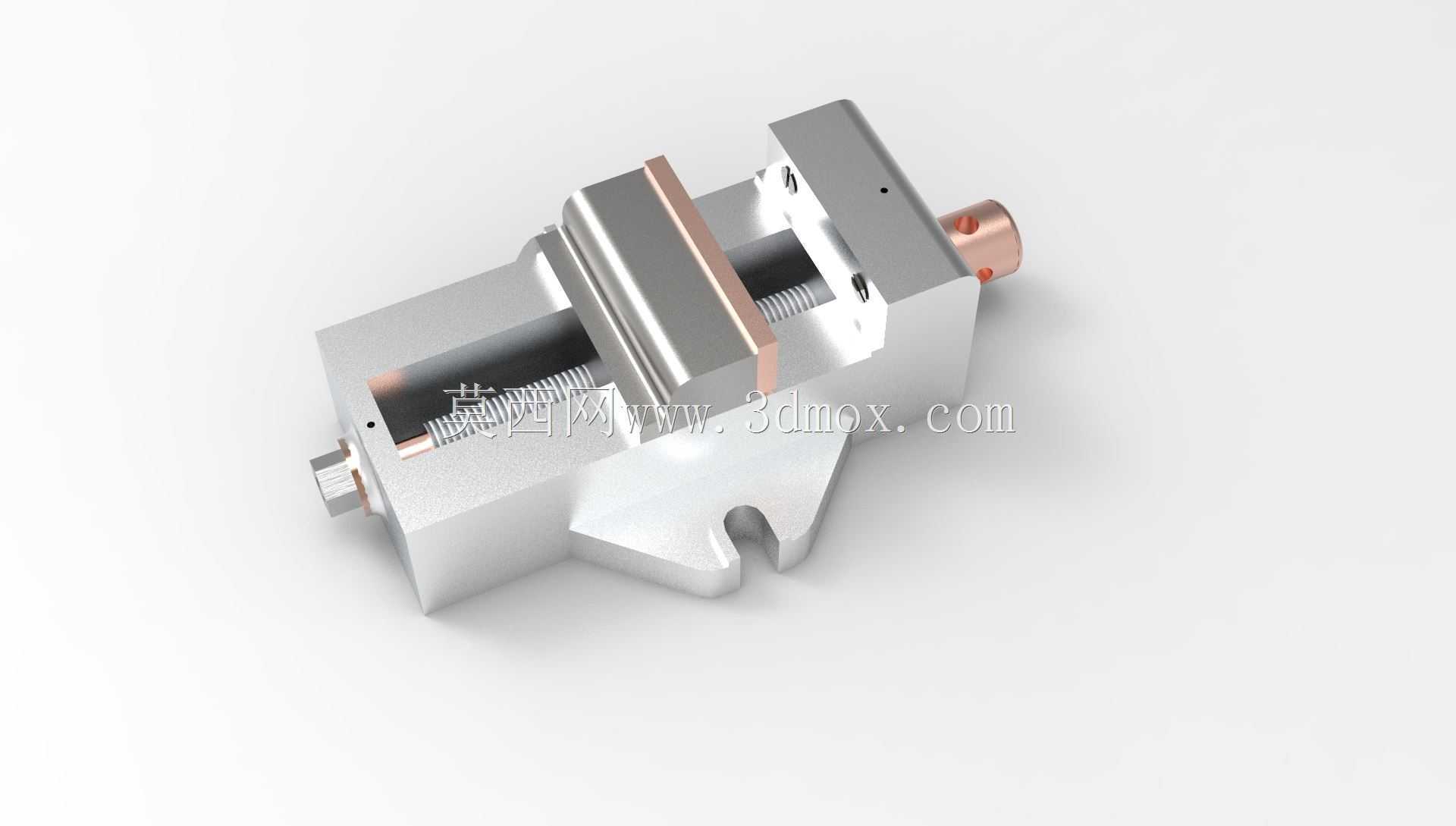

　　设计阶段首先考虑的是夹紧力的传递路径，转动丝杆带动活动钳身沿导轨平移的结构，没有采用复杂的增力机构，而是依靠梯形丝杆的自锁特性保证夹紧后不会松脱，梯形螺纹的导程选择兼顾了夹紧行程的调节效率与自锁可靠性，空行程移动时可以快速推动活动钳身靠近工件，接触工件后只需施加较小的手柄力矩就能获得足够的夹紧力，钳口位置做了可更换的淬硬钢钳口板，表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的装夹需求，也可以更换为软钳口、铜质钳口或者V型钳口，适配圆柱形工件、薄壁件等特殊零件的装夹，避免夹伤工件表面。

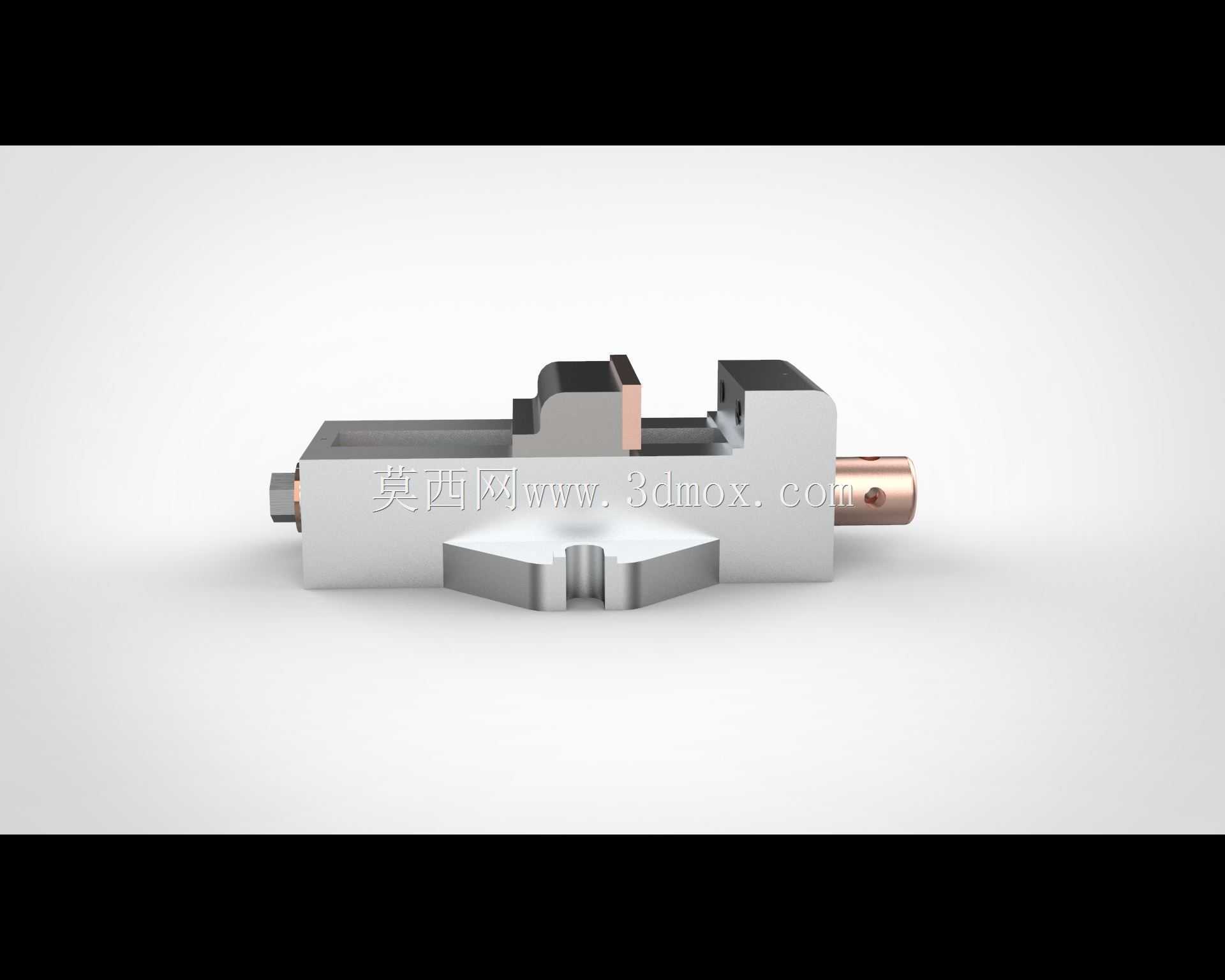

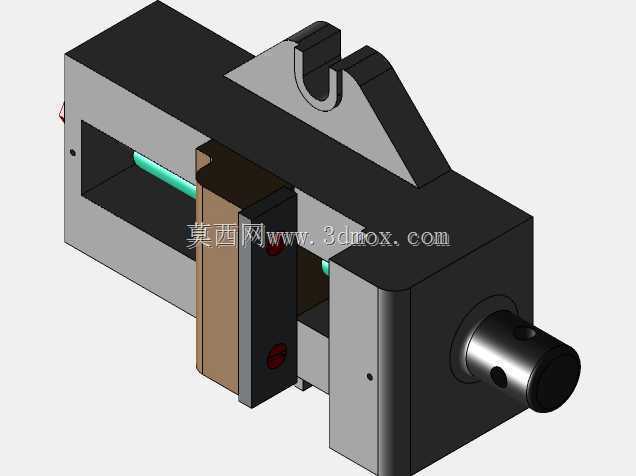

　　从安装边界来看，这款虎钳的固定钳身底部设计有标准的定位键槽，可以配合机床工作台上的T型槽完成快速定位，安装孔的间距符合通用机床工作台的槽距标准，不需要额外制作转接板就能直接固定在多数常规尺寸的机用工作台上，整体外形的宽度控制在窄幅区间，安装后不会过多占用工作台的有效加工区域，钳身的高度经过优化，夹紧工件后工件的加工面距离工作台面的高度处于多数机床刀具的有效行程范围内，不需要额外垫高就能完成常规深度的铣削、钻削加工。

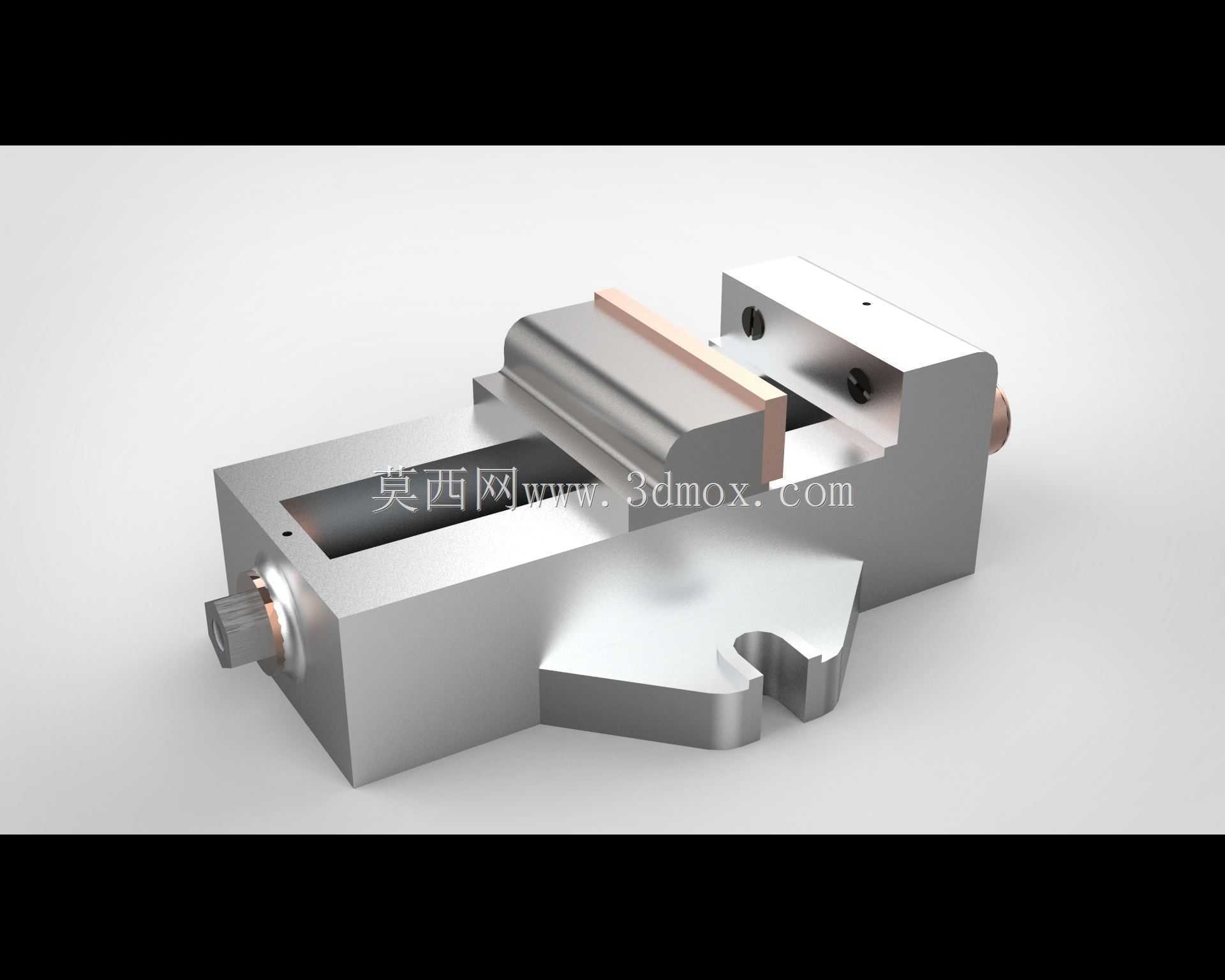

　　结构细节上，固定钳身与活动钳身的导轨配合采用了燕尾槽结构，配合间隙可以通过侧边的调节螺钉进行微调，长期使用出现磨损后可以通过调整间隙保证钳身移动的平顺性与夹紧的垂直度，避免活动钳身上翘导致工件装夹倾斜，丝杆的端部配有铜质螺母，减少丝杆传动过程中的磨损，延长整体使用寿命，钳身的整体材质采用高强度铸铁铸造，经过时效处理消除内应力，避免长期使用出现形变，保证装夹精度的长期稳定性。在实际加工场景中，这类虎钳可以装夹的工件尺寸覆盖从小型的五金零件到中型的结构件，只要工件的夹持尺寸在钳口最大开度范围内，都可以实现稳定装夹，针对批量零件的加工，还可以在钳口板上加工定位止口，实现工件的快速定位装夹，减少单件装夹的辅助时间，提升加工效率。不同于液压、气动类的动力虎钳，这款手动虎钳不需要外接动力源，安装使用的灵活性更高，既可以在生产车间的机床上使用，也可以在维修工位、实训场地的钳工台上使用，适用场景更加宽泛，整体结构没有易损的复杂密封件、动力元件，日常维护只需要定期在导轨、丝杆位置加注润滑脂即可，维护成本极低，非常适合中小机加工车间、维修班组、职业院校实训场地等场景使用。
