手动螺旋顶升支撑装置三维结构

项目分类:千斤顶 发布时间:2022-01-29 ID:529135
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构
  • 手动螺旋顶升支撑装置三维结构

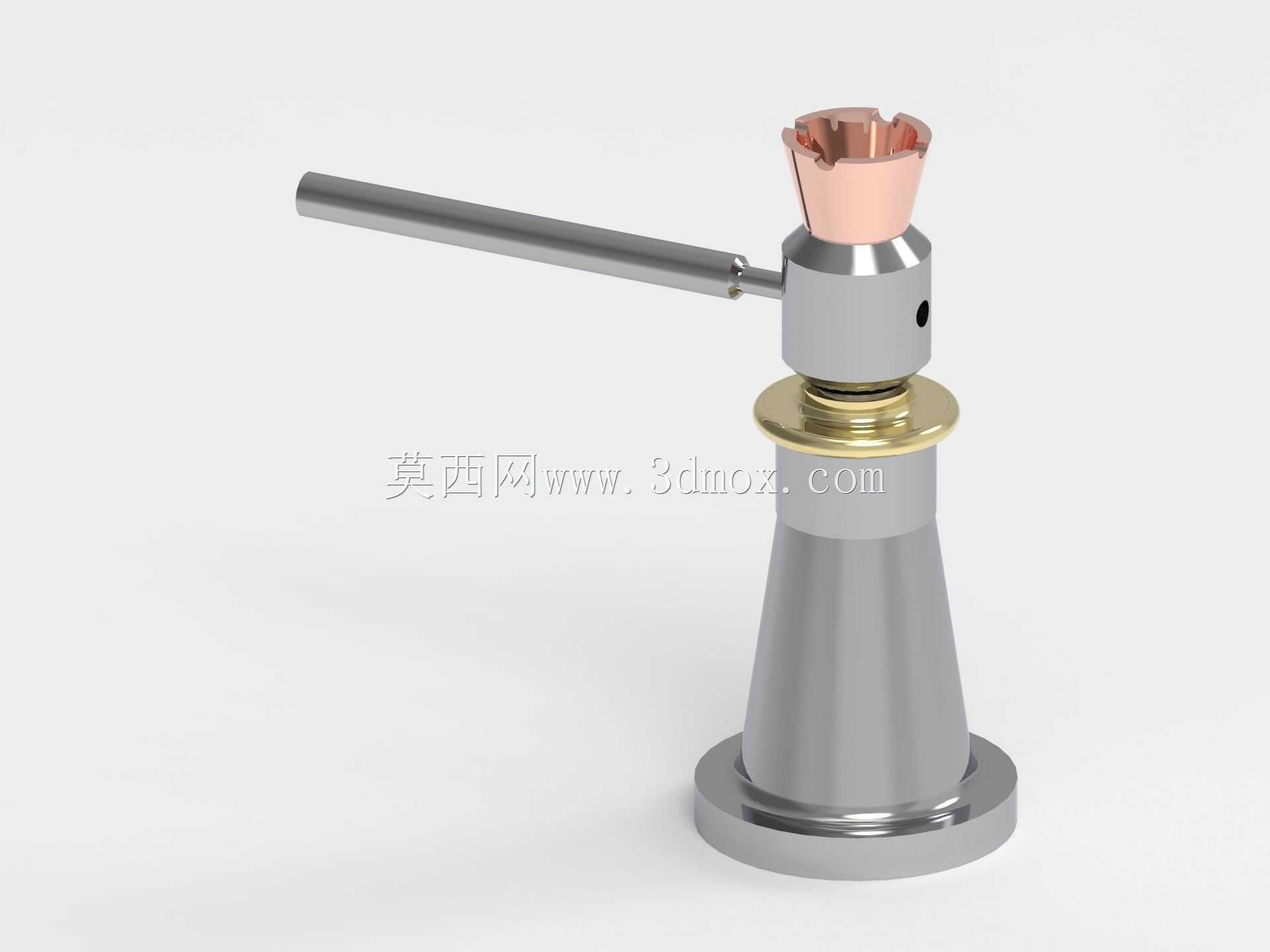

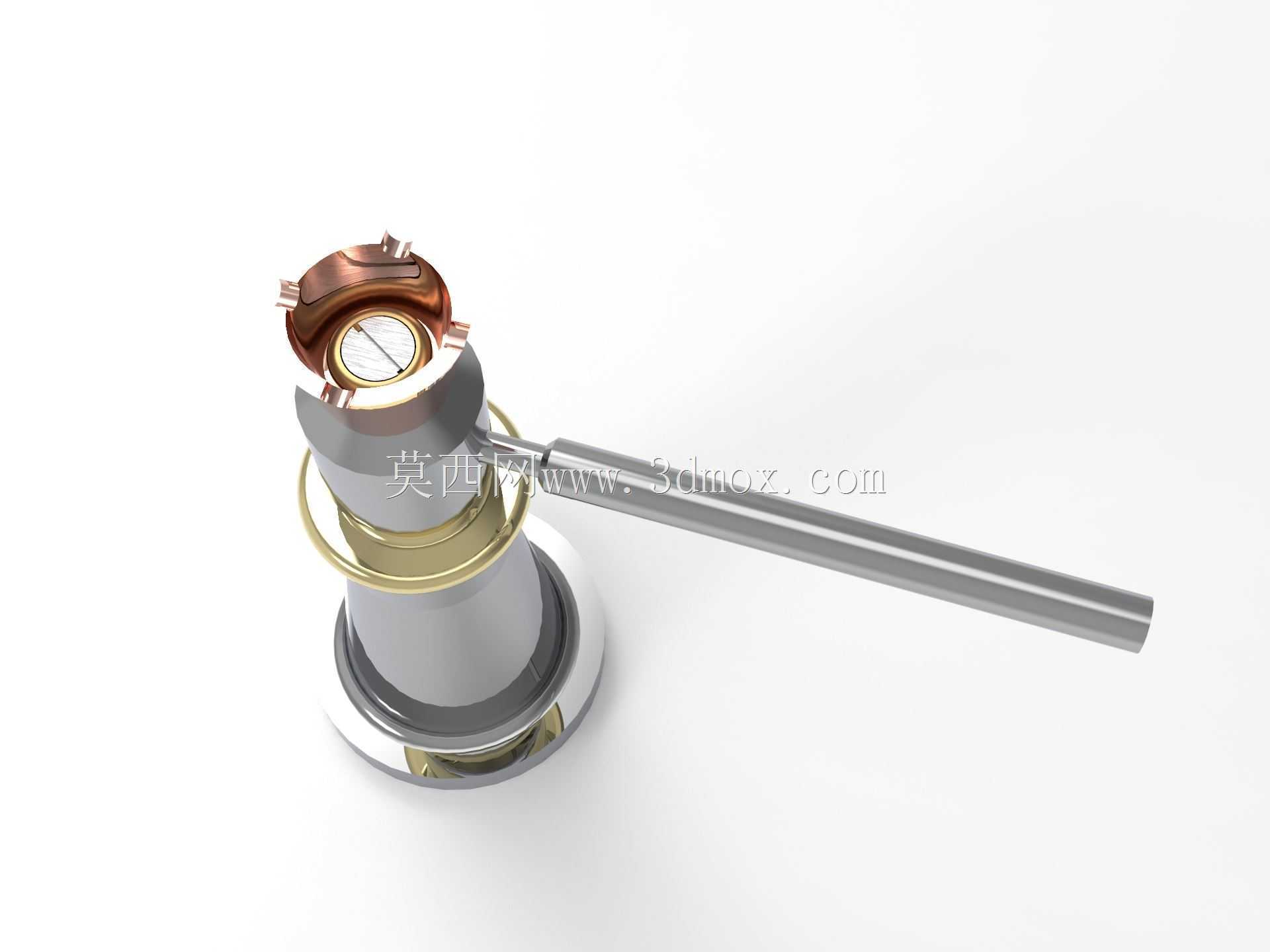

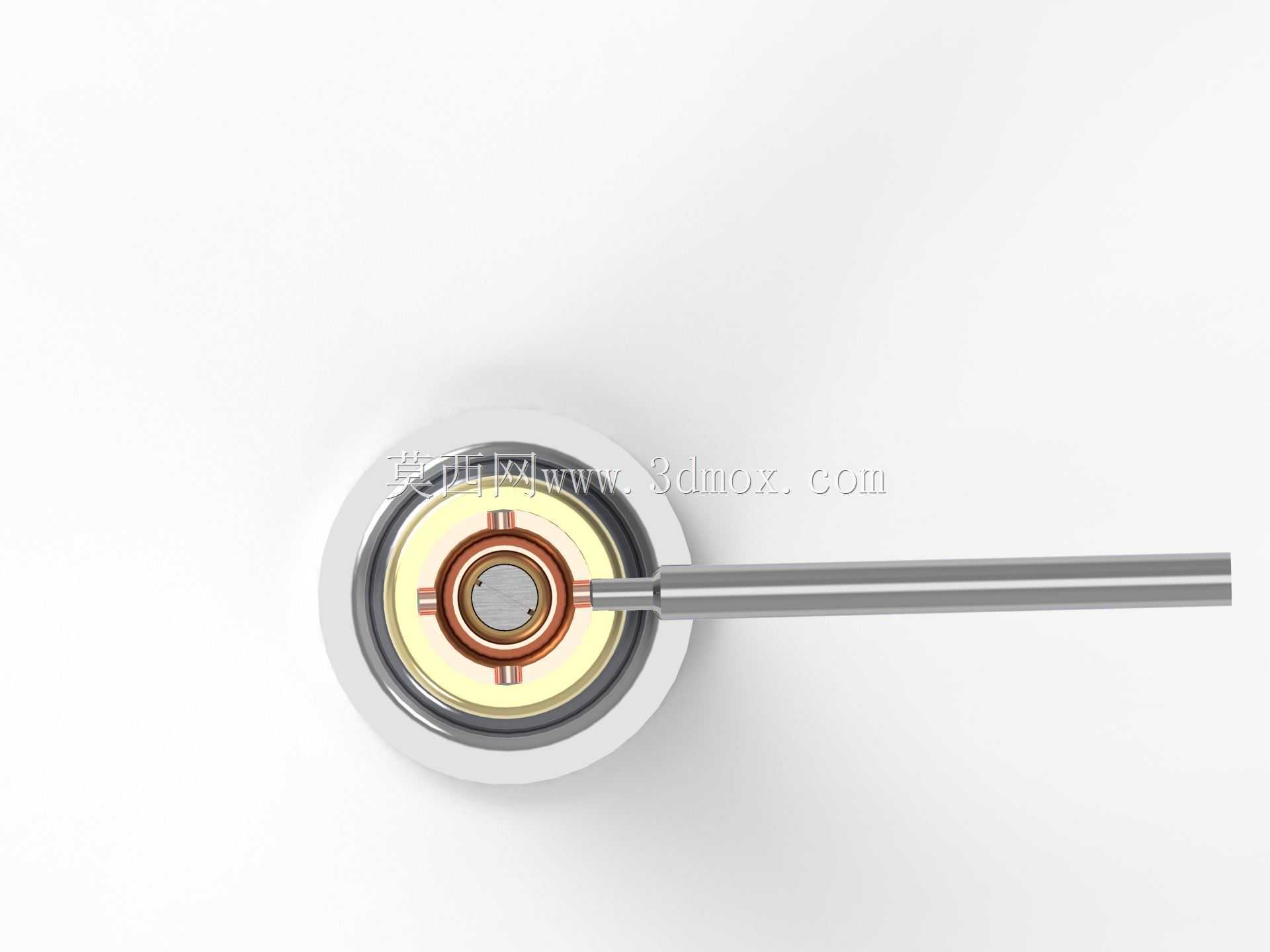

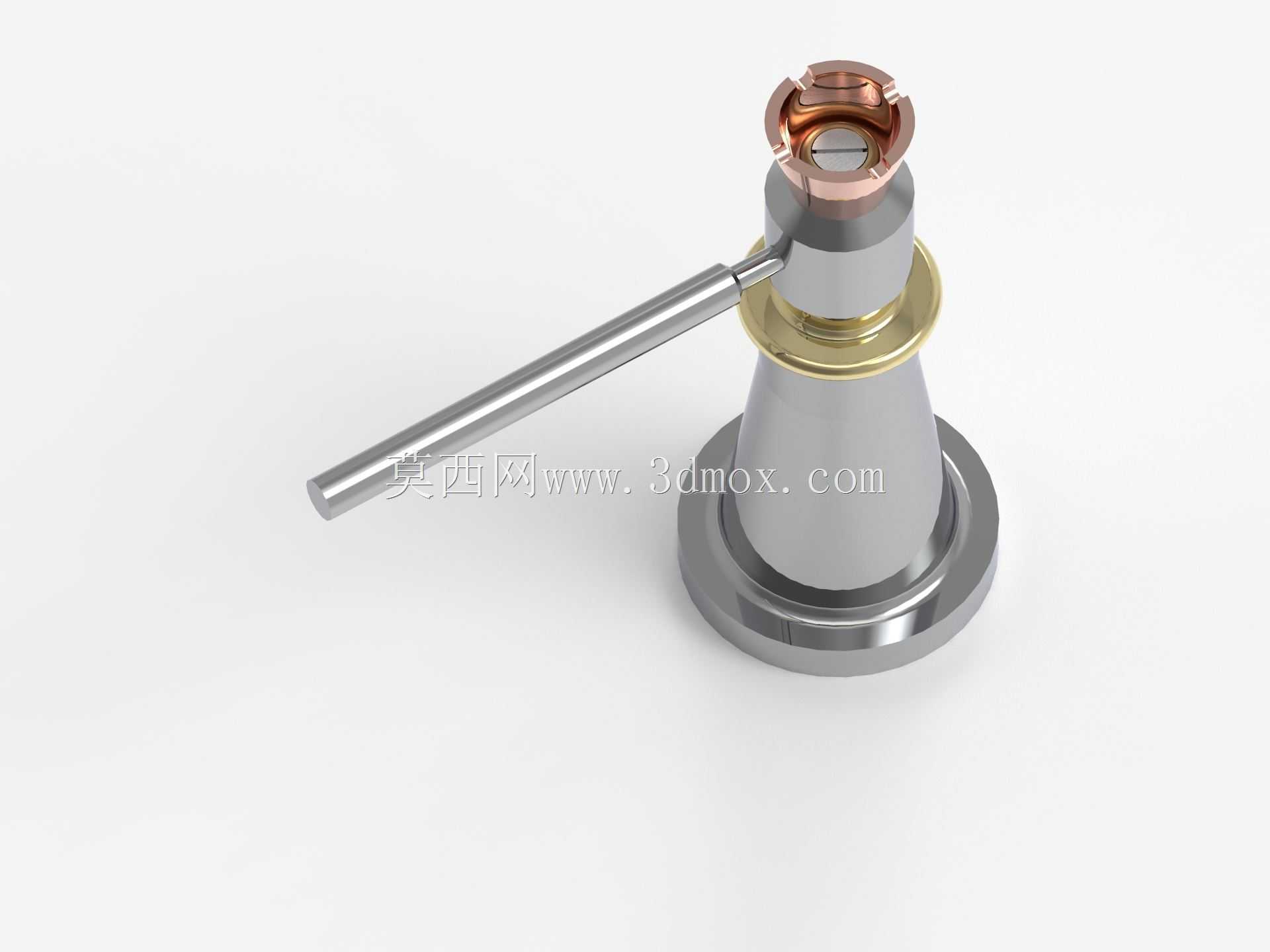

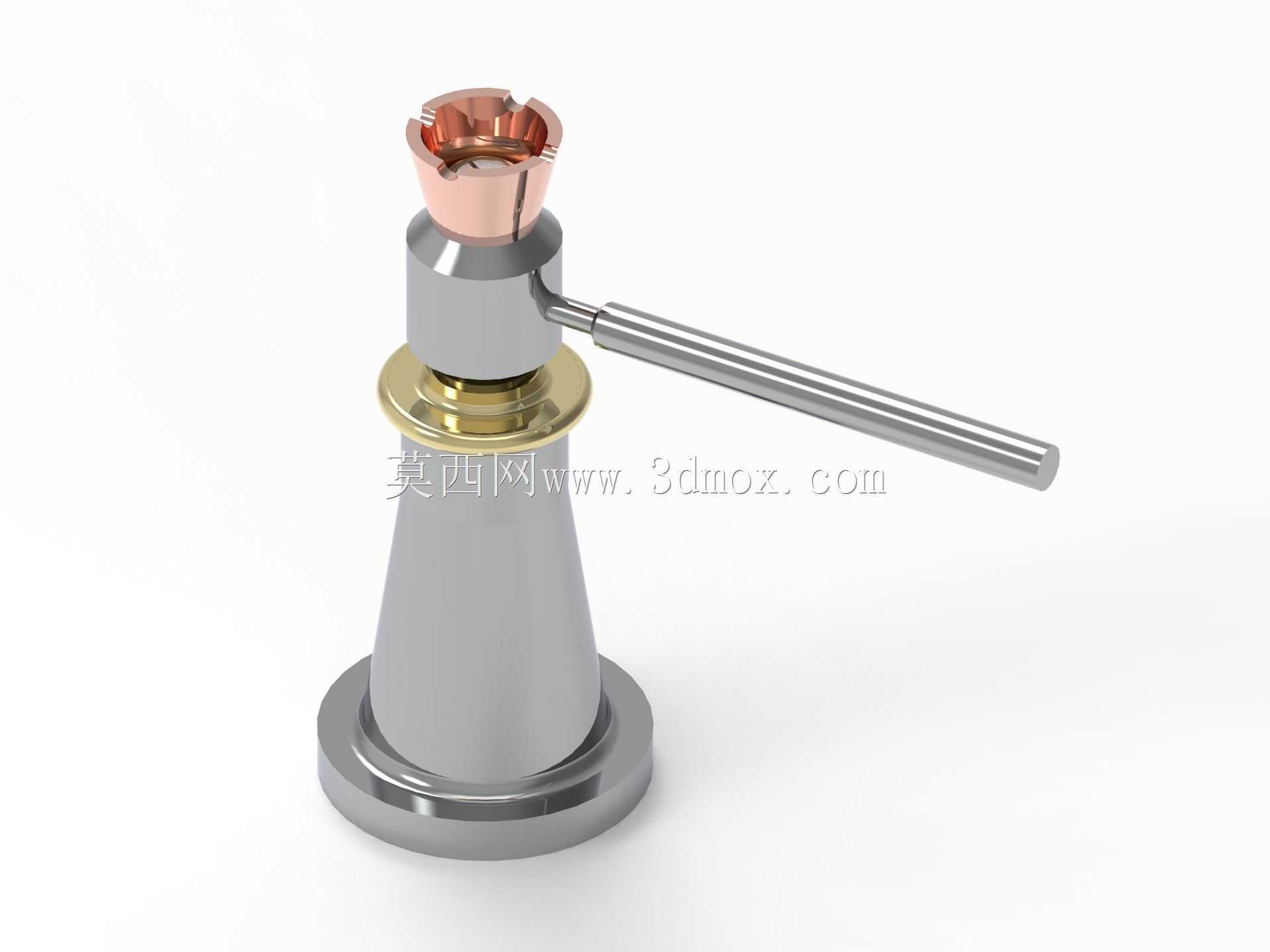

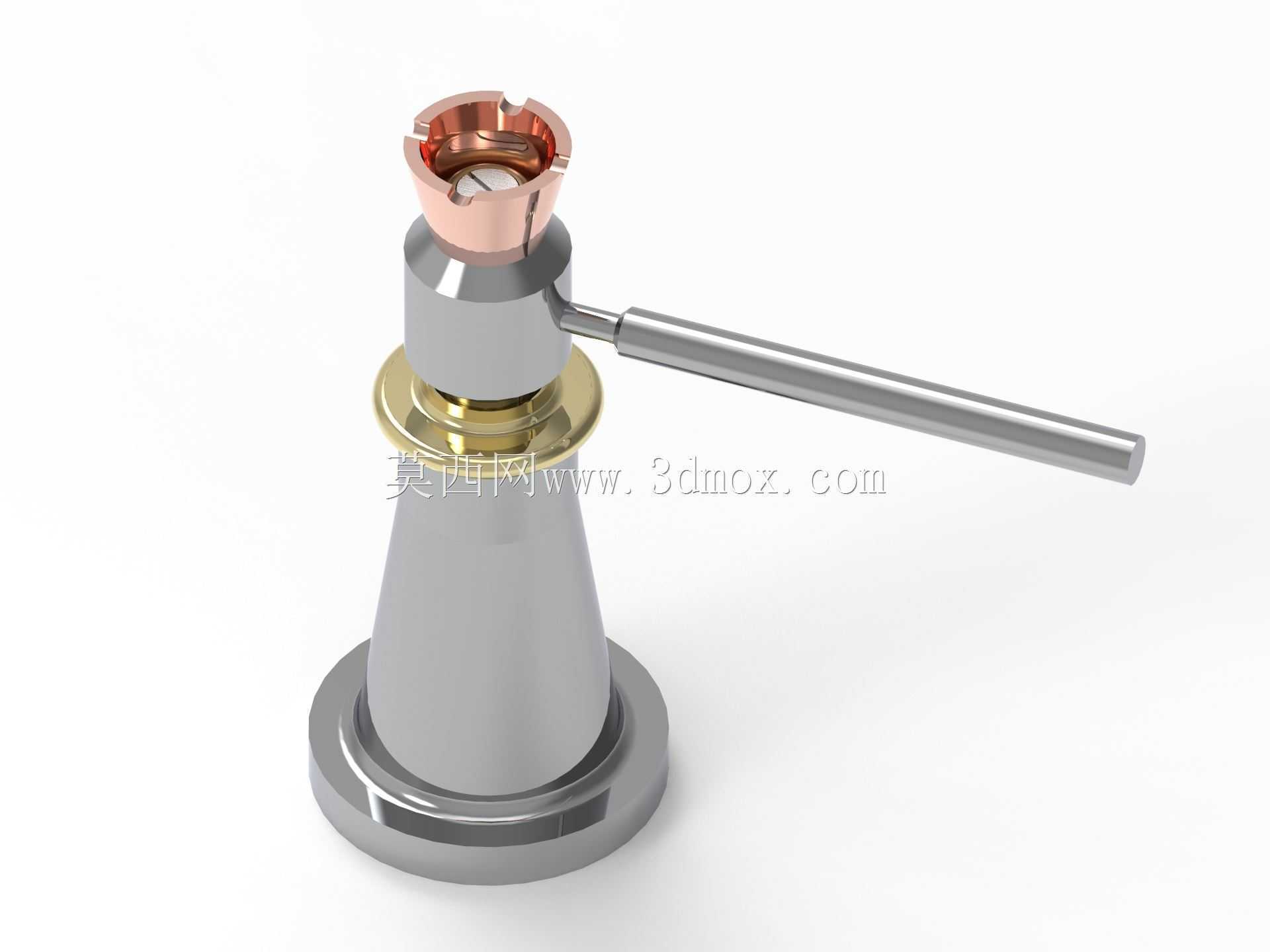

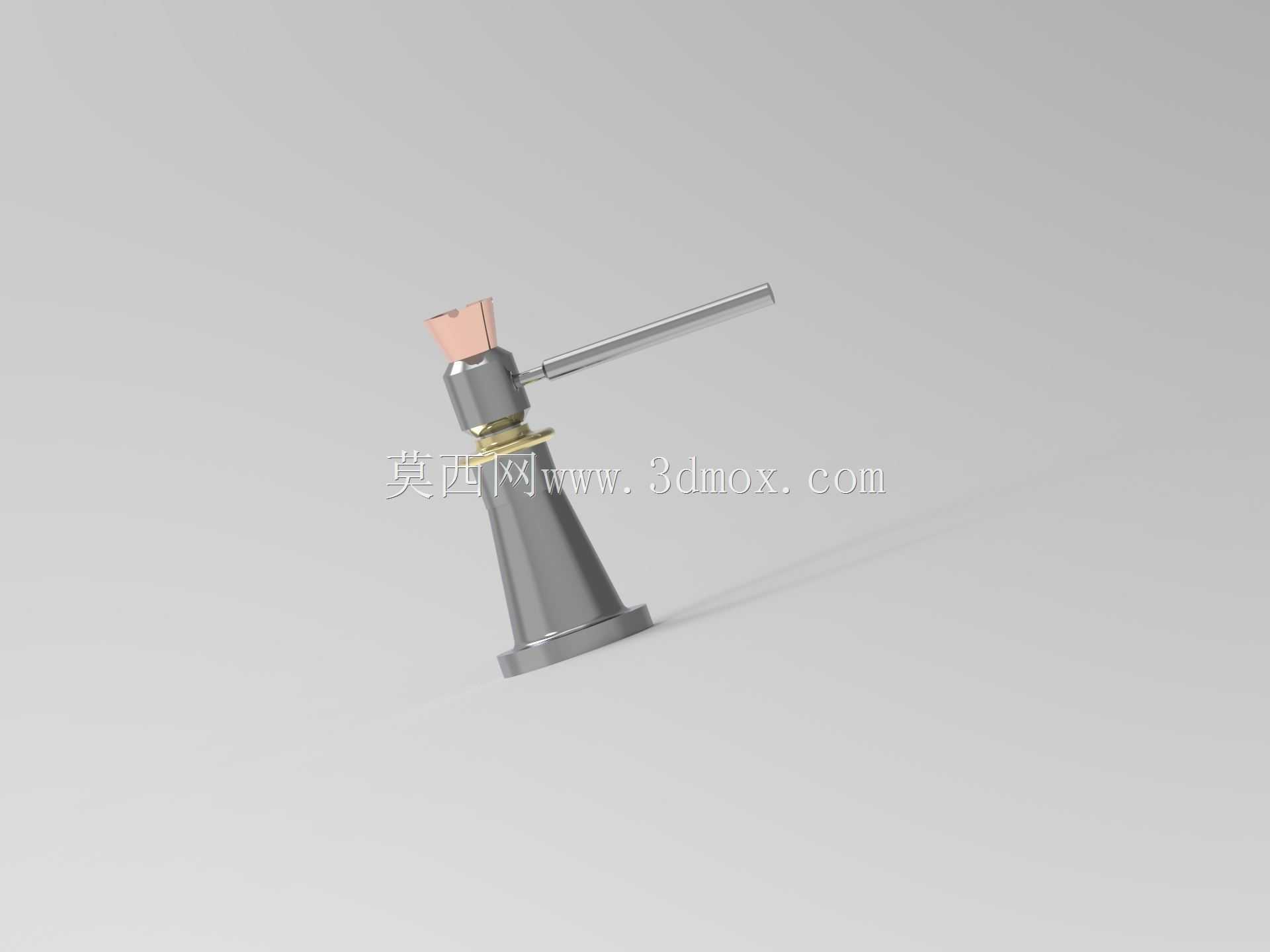

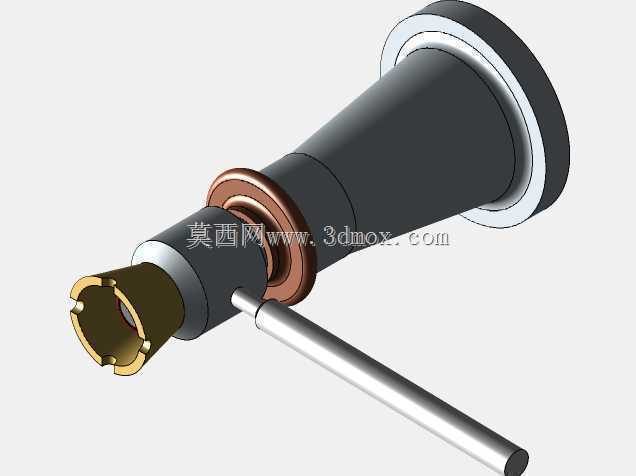

  在机加工车间重型工件装夹、户外车辆应急维修、重型设备安装调平这类场景里,这类手动螺旋支撑装置的出场率一直不低,不同于液压类顶升设备依赖密封件、液压油的特性,纯机械螺旋传动的结构几乎不存在漏液失压的风险,哪怕在低温、多粉尘的恶劣工况下,只要螺纹副没有严重锈蚀卡滞,就能稳定输出支撑力,这也是很多野外作业、长期固定支撑场景优先选这类结构的核心原因。从结构设计逻辑来看,整个装置的传力路径完全顺着轴向排布,底部的圆盘式基座是直接接触承载面的部件,设计时特意加大了基座的底面直径,目的是在同等顶升力下降低基座对承载面的压强,避免在软质地面、精加工工作台面留下压痕,基座和锥形承力壳体采用过盈配合加周向点焊的连接方式,既保证了传力的刚性,

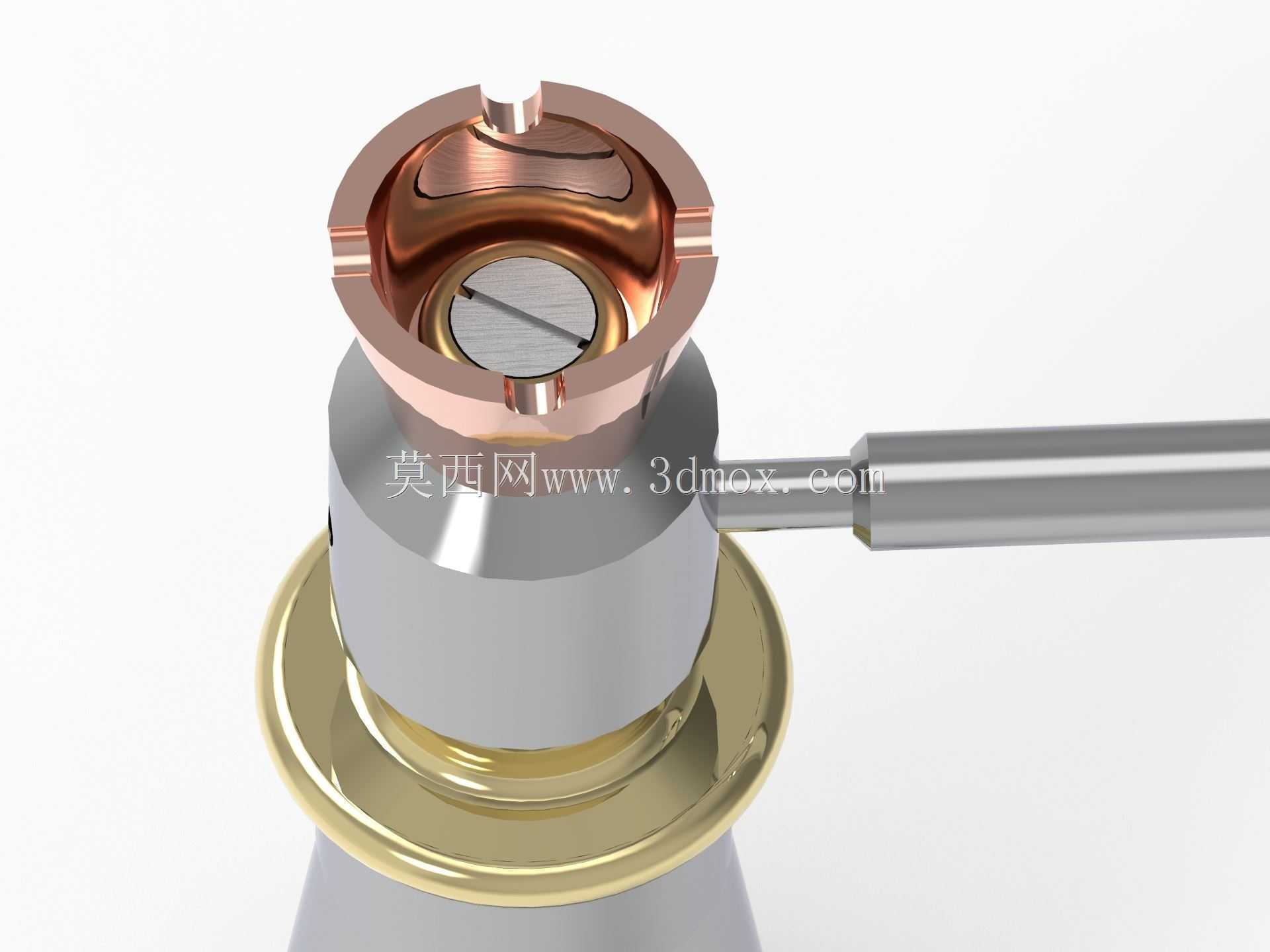

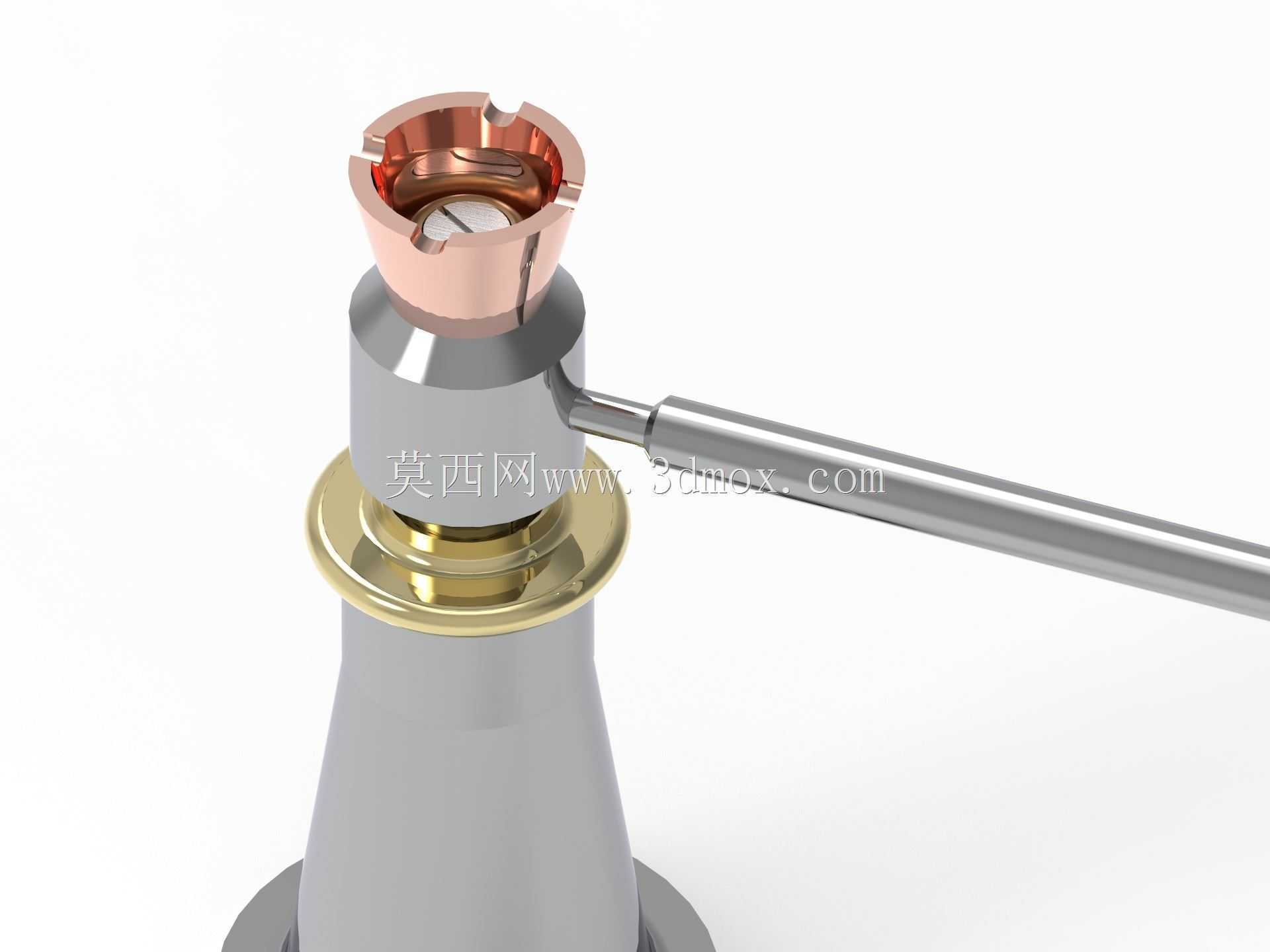

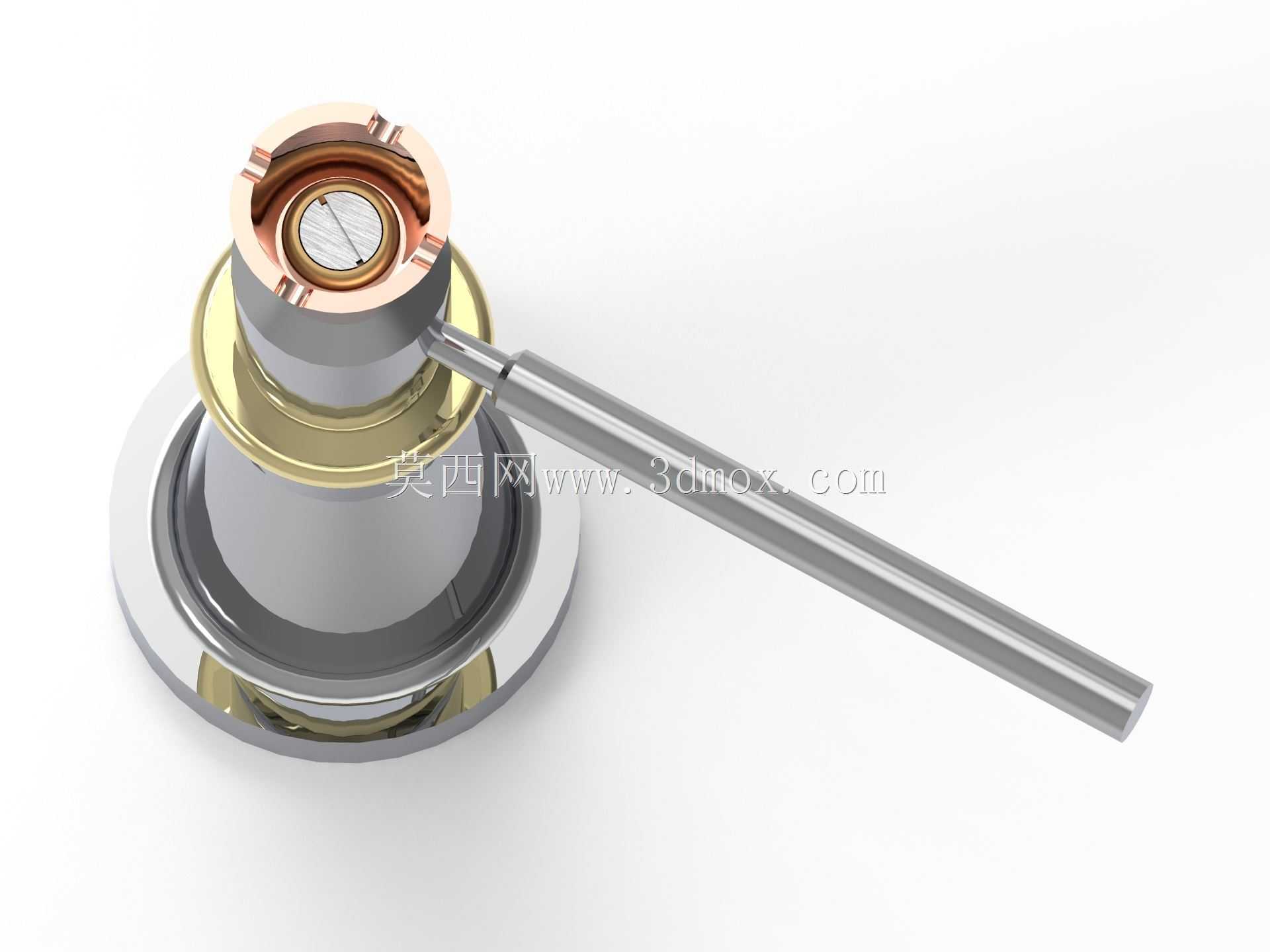

  也避免了长期受交变载荷后连接位出现松脱。中间的锥形壳体不是单纯为了外形美观,锥面结构可以让上部承受的载荷顺着锥面均匀分散到整个基座圆周,相比直筒式壳体,同等壁厚下锥面结构的抗侧向倾覆能力要高出近四成,哪怕顶升过程中载荷出现小幅偏斜,壳体也不会轻易出现应力集中导致的变形。顶部的承载头采用铜质衬套嵌套设计,铜质材料的自润滑特性可以让承载头在接触被支撑工件时,允许工件有小幅的转动微调,不会因为硬接触刮伤工件表面,承载头顶部开的卡槽结构可以适配不同规格的支撑垫,不管是支撑平面工件还是带定位槽的部件,都能通过更换支撑垫实现稳定贴合,避免顶升过程中出现打滑。侧面的操作杆采用插拔式设计,不用的时候可以直接抽出收纳,减少装置的整体占用空间,

  操作杆插入的位置特意设置在铜螺母的下部,这个位置的操作力臂经过反复核算,普通人施加20公斤左右的水平力,就能实现数吨级的顶升力输出,符合手动操作的施力习惯,不会出现操作力过大导致无法使用的情况。内部的传动副采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率更适合重载顶升场景,而且螺纹副具备自锁特性,哪怕操作杆不受外力,顶升后的位置也不会自行下滑,不需要额外增加锁止结构,简化了整体结构的同时提升了使用安全性,螺纹的导程设计也经过权衡,导程过小会导致顶升速度过慢,导程过大则会损失自锁性能,最终选定的导程可以保证每转动操作杆一圈,顶升头前进的距离适配常规手动操作的节奏,不会出现空行程过多或者顶升费力的问题。

  从安装边界来看,整个装置收拢后的整体高度适配大多数低矮空间的顶升需求,基座直径控制在常规操作空间允许的范围内,不需要额外预留过大的安装位置,不管是车辆底盘下方的狭小空间,还是设备底部的预留间隙,都能顺利放入。在实际使用场景中,这类装置除了常规的重物顶升,更多时候还会被用作重型设备的长期可调支撑,比如大型生产线安装时的水平度调整、钢结构安装时的临时支撑固定,纯机械结构的长期承载稳定性远高于液压类产品,不会因为密封件老化出现支撑高度缓慢下降的问题。建模过程中对各个配合面的公差做了对应预留,螺纹副之间的间隙控制在合理范围,既保证转动顺畅,又不会出现轴向窜动过大的问题,基座底面和顶部承载面的平行度公差也按照实际使用要求做了约束,避免支撑时出现偏载。整个装置没有多余的冗余结构,每个部件都承担对应的传力或者功能作用,锥形壳体的壁厚从下到上逐渐减薄,在保证强度的前提下尽可能降低整体重量,方便单人搬运转移,表面的处理工艺也适配不同工况,金属部件的防锈处理可以适应户外潮湿环境的使用需求,铜质螺母的嵌入设计也降低了后期维护的成本,螺纹副出现磨损后只需要更换铜螺母即可,不需要整体报废装置。
