可折叠便携桌面立式小风扇结构设计

　　这款便携折叠风扇的结构设计，首先要兼顾桌面固定使用与随身移动携带的双重场景需求，日常办公场景下可放置在工位桌面，作为近距离送风的个人降温设备，送风范围覆盖人体上半身区域，避免传统大风扇直吹整屋造成的体感不适；外出通勤、户外露营、差旅住宿时，可通过折叠结构收缩整体体积，放入背包侧袋或随身挎包中，不会占用过多收纳空间，适配多场景的灵活使用需求。

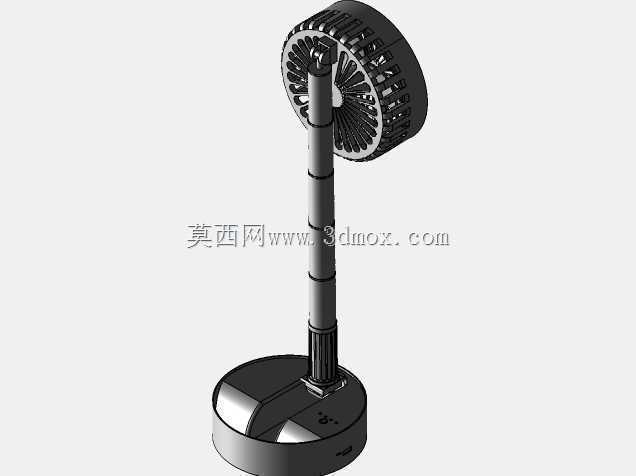

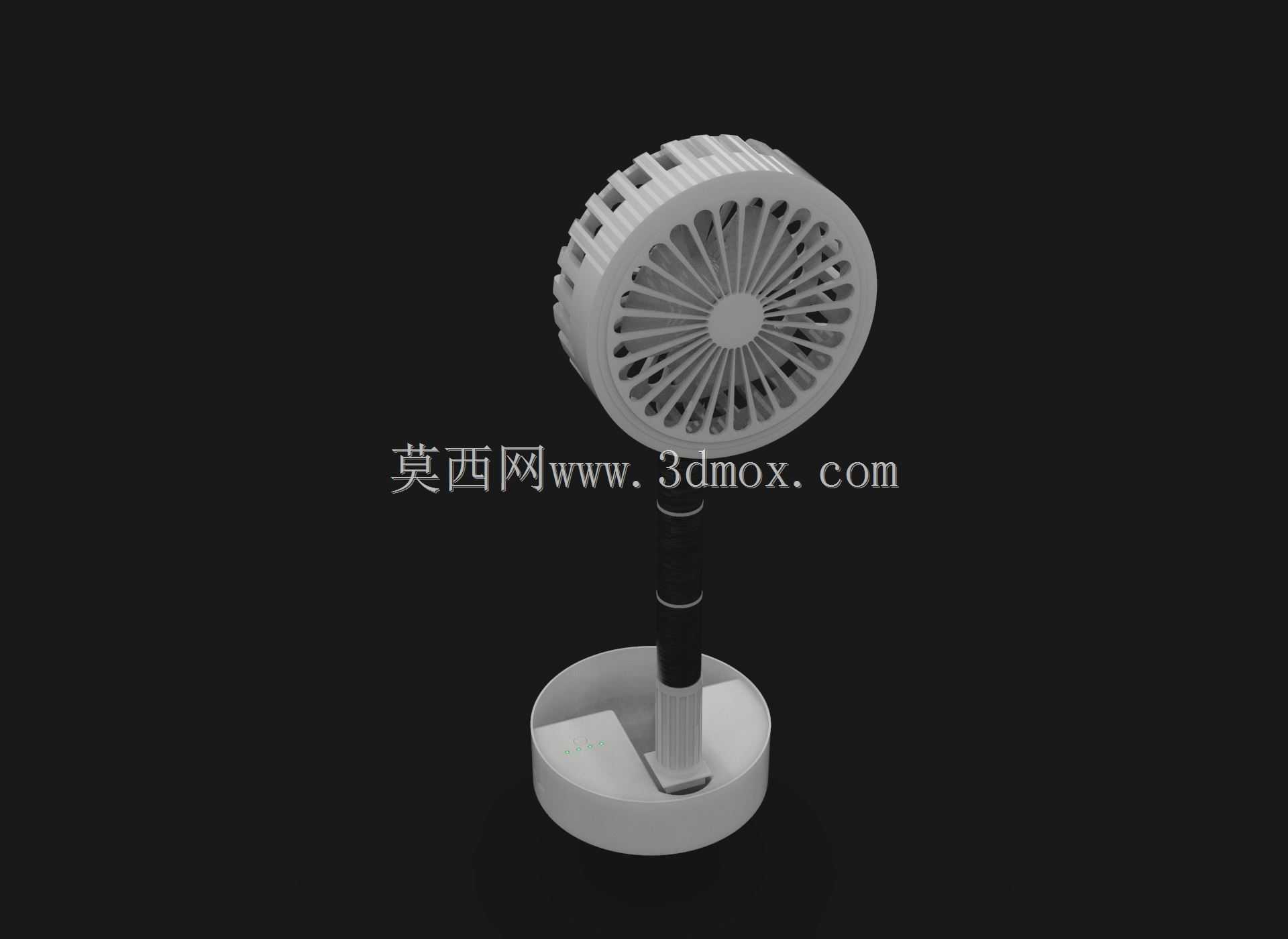

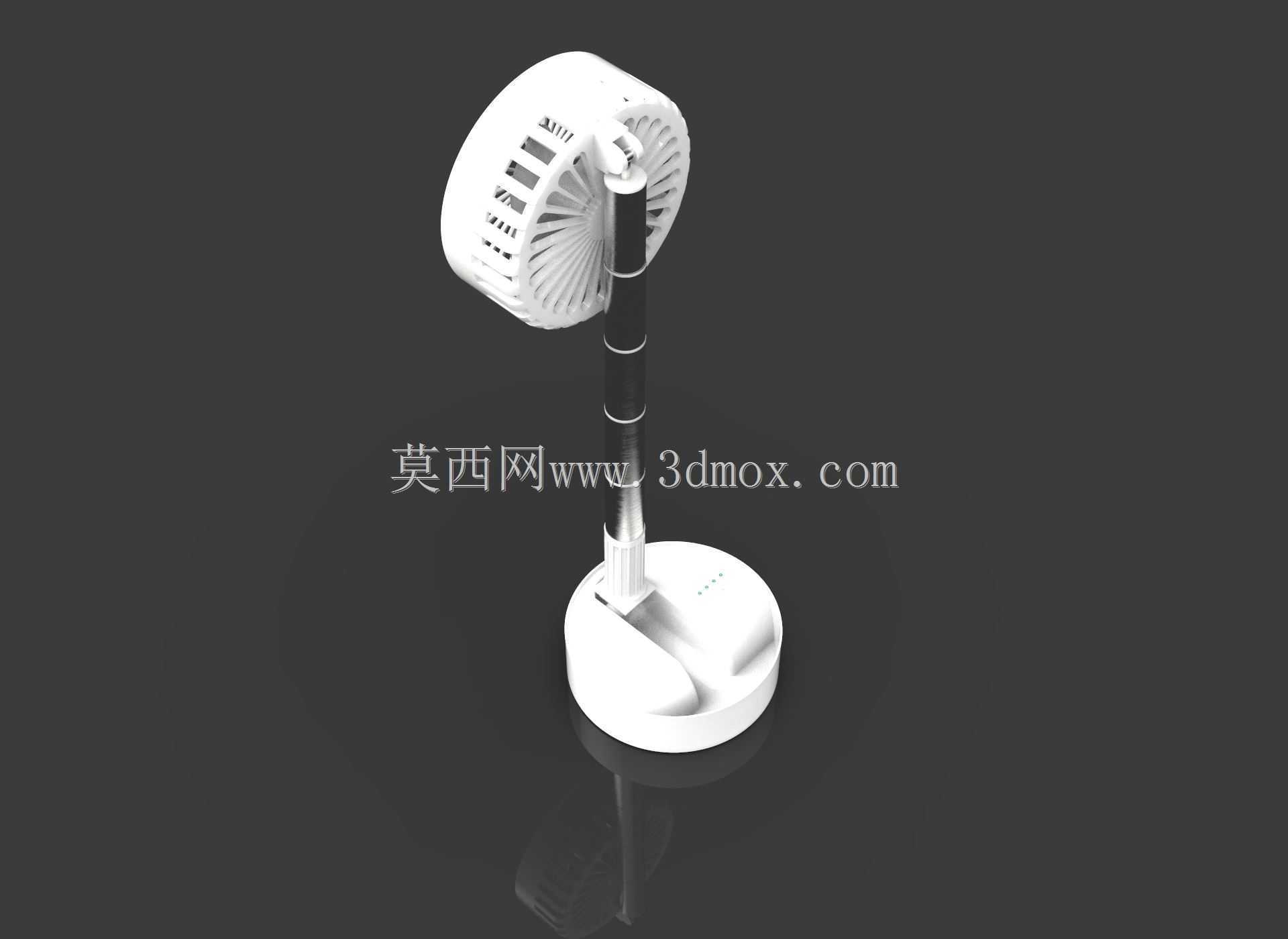

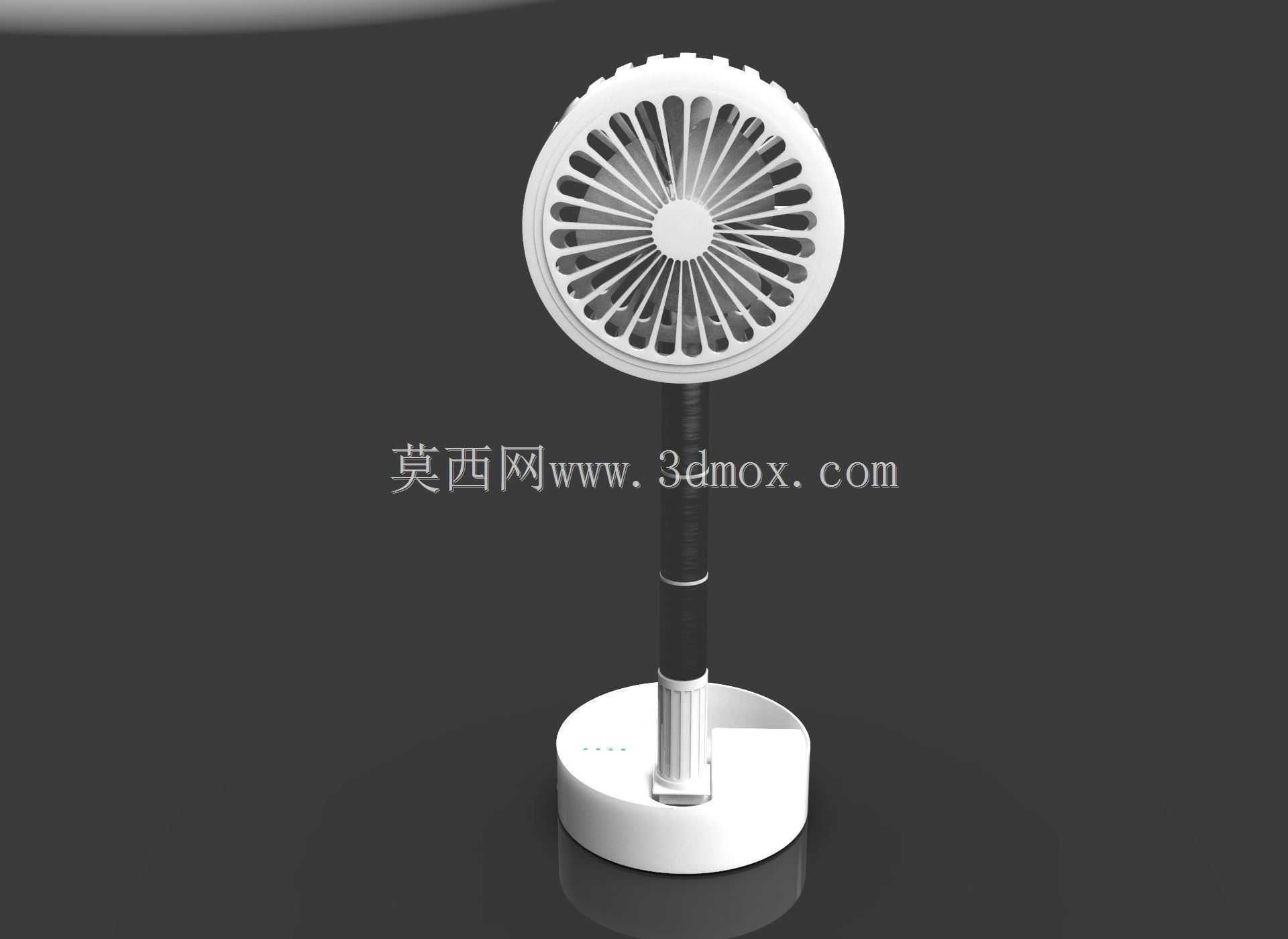

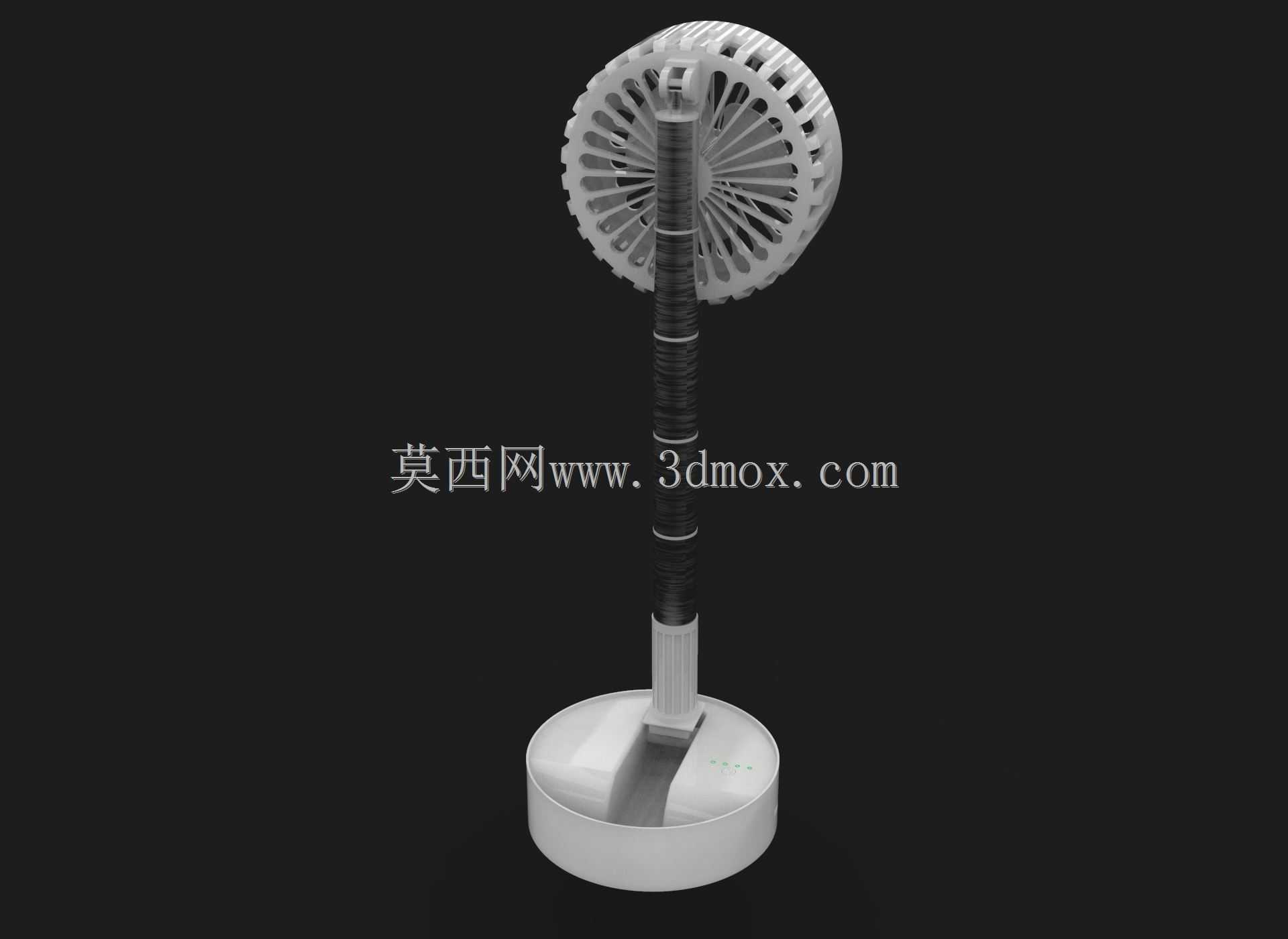

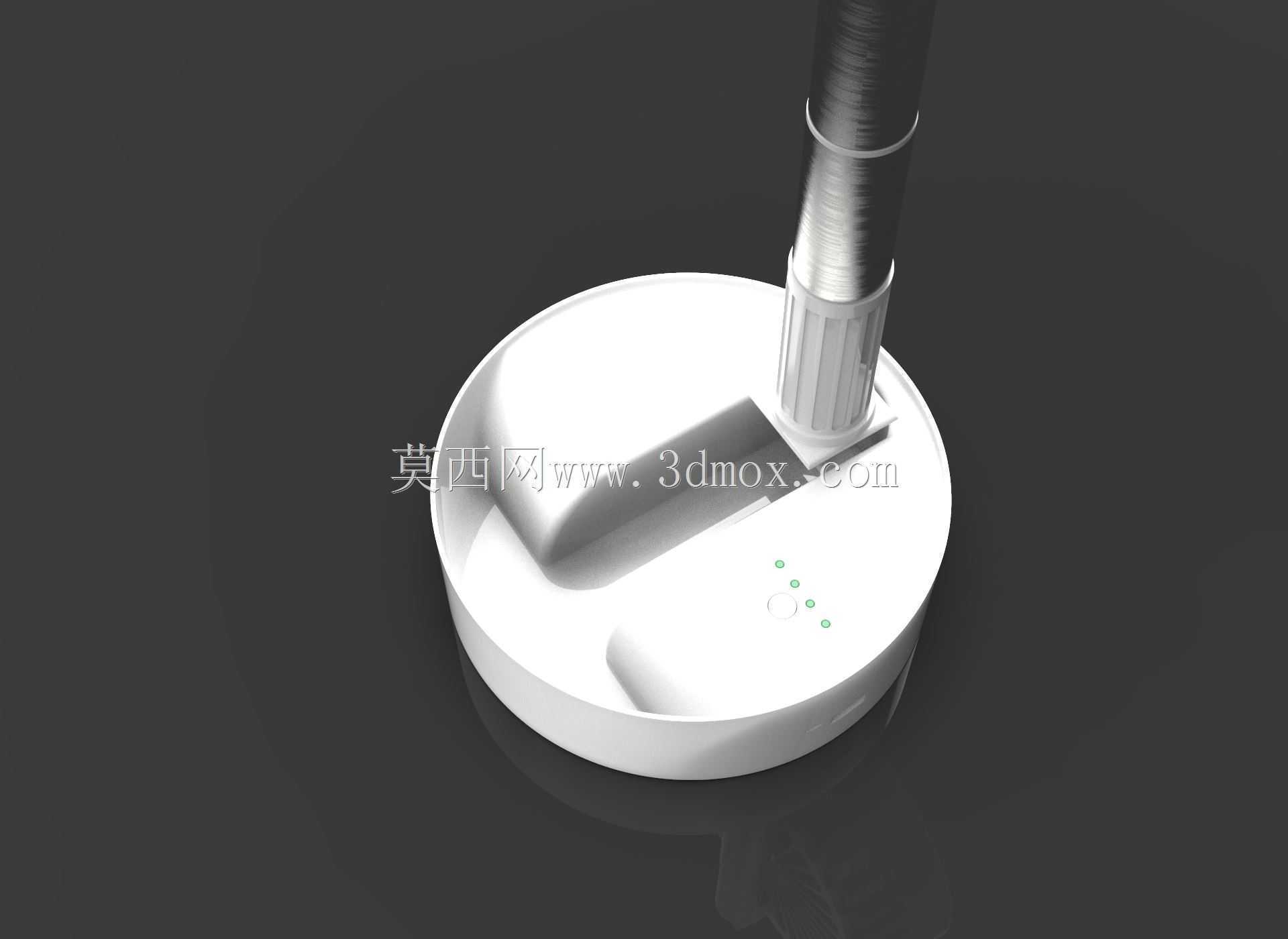

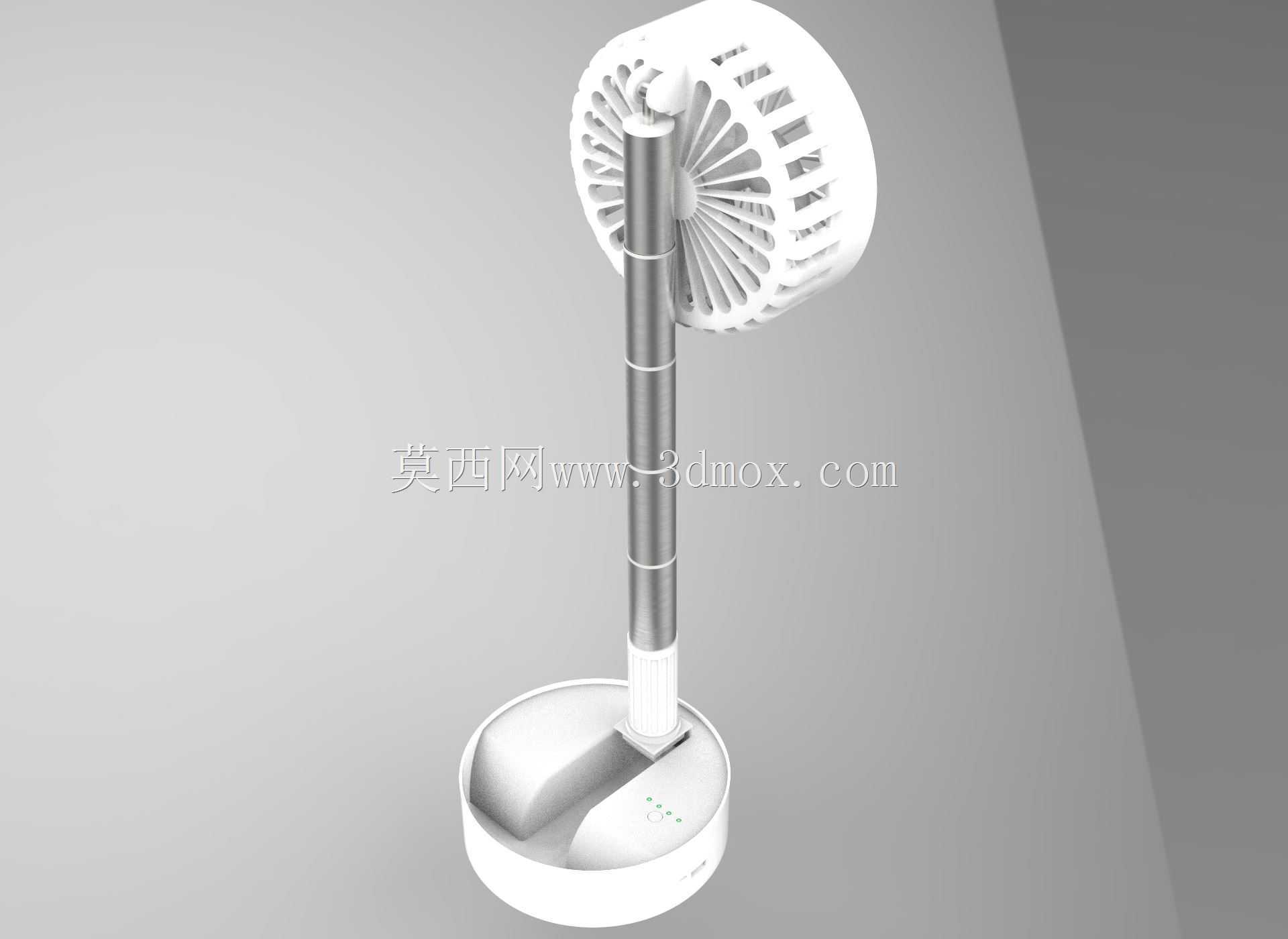

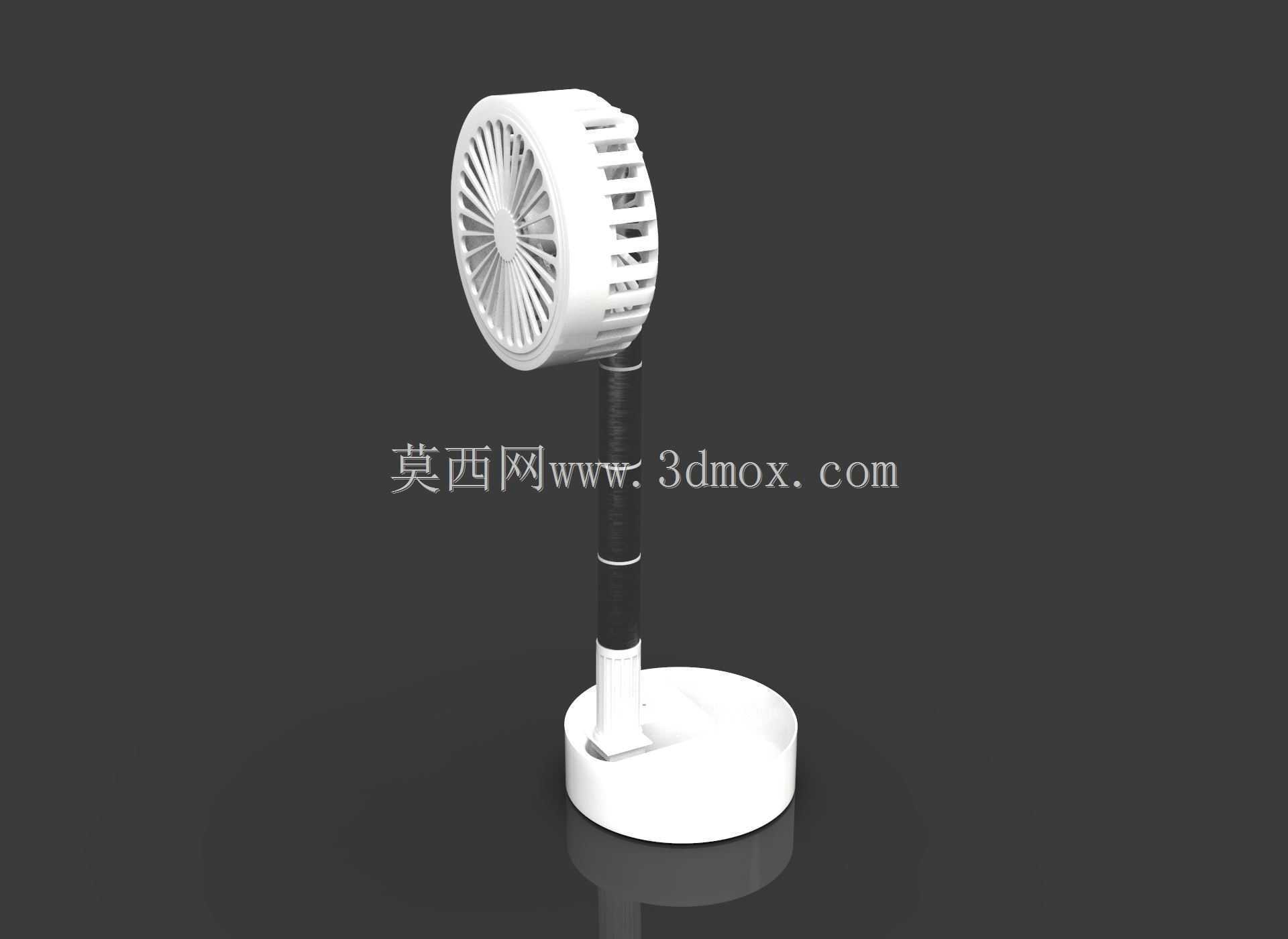

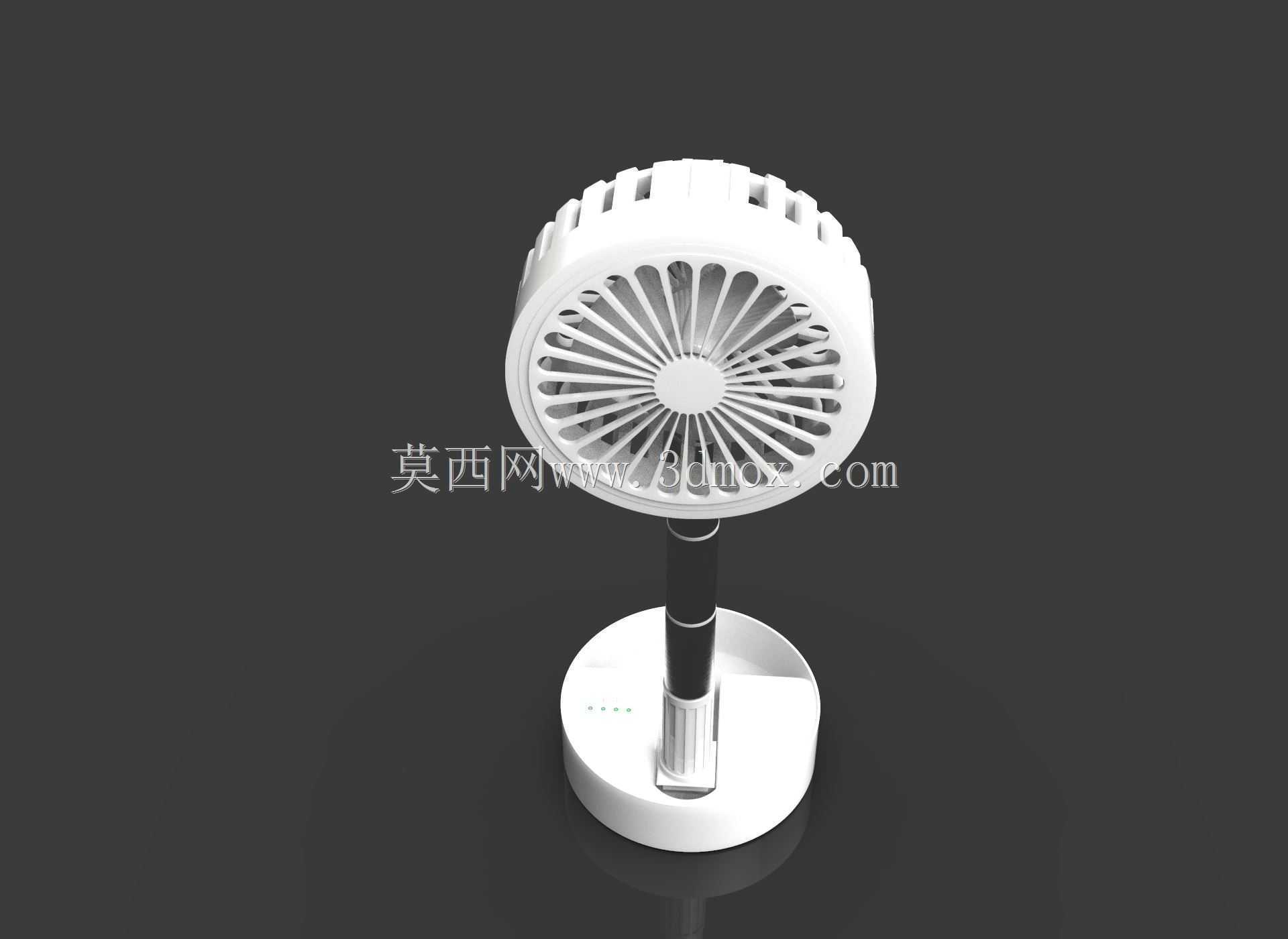

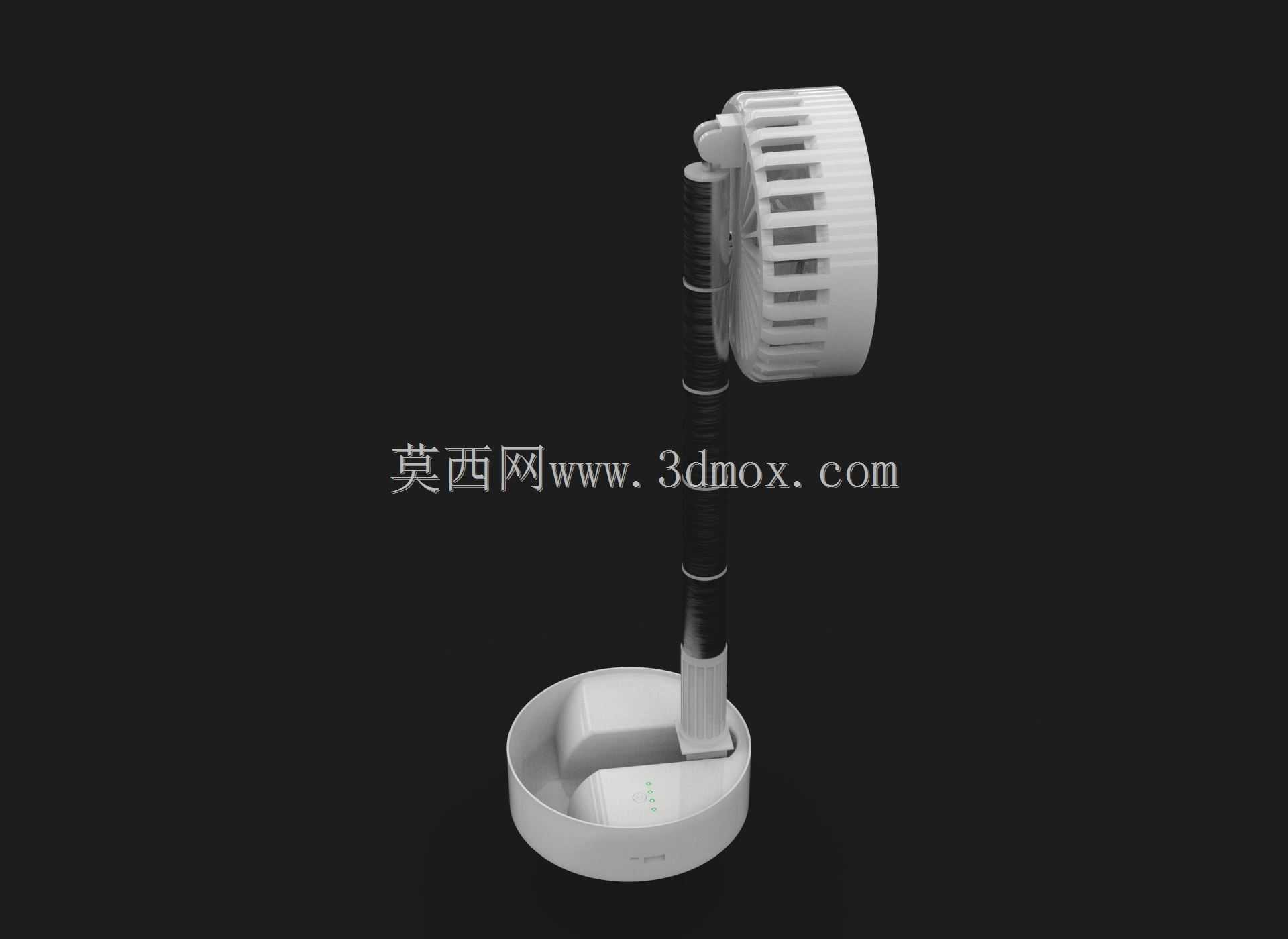

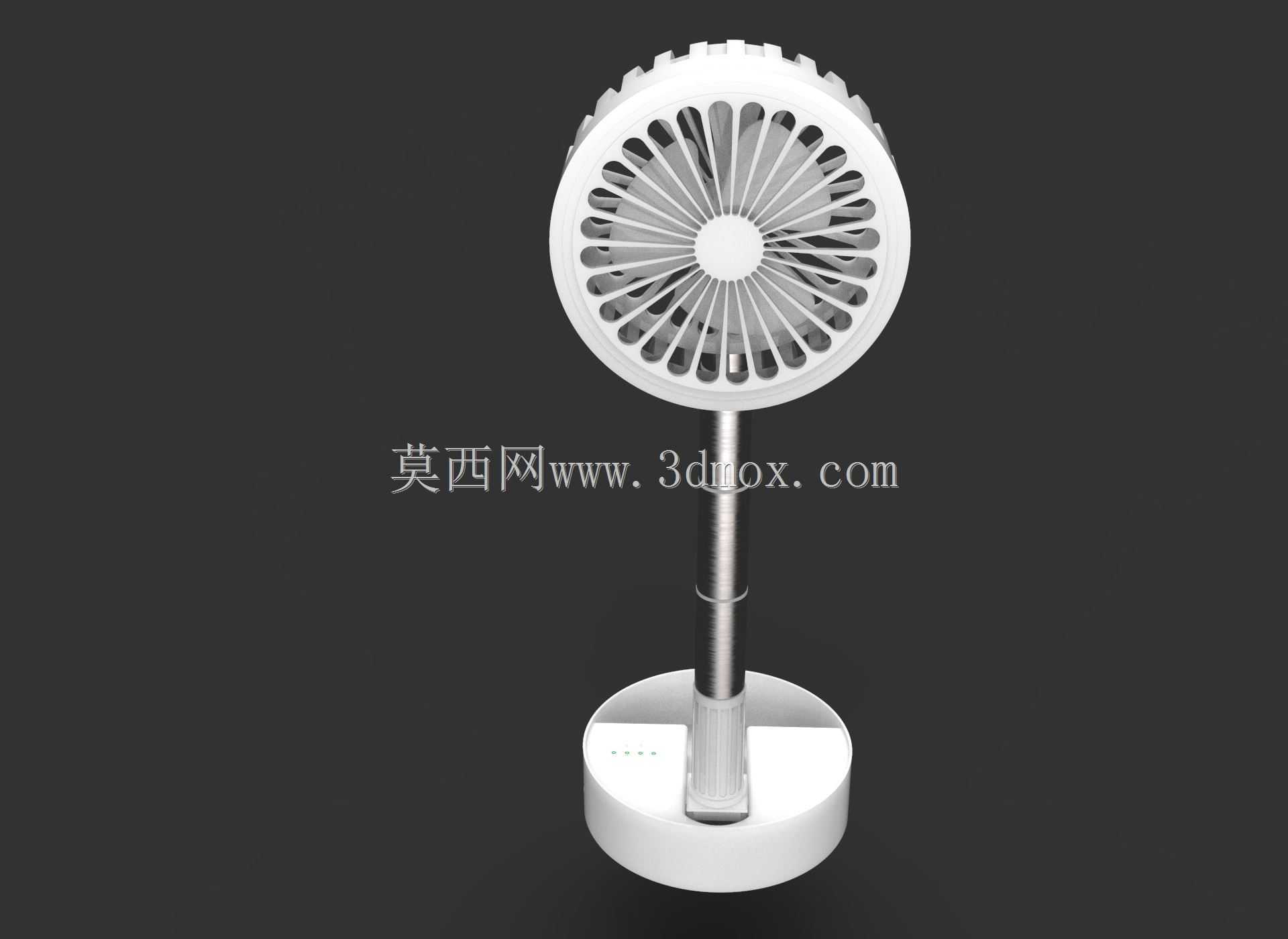

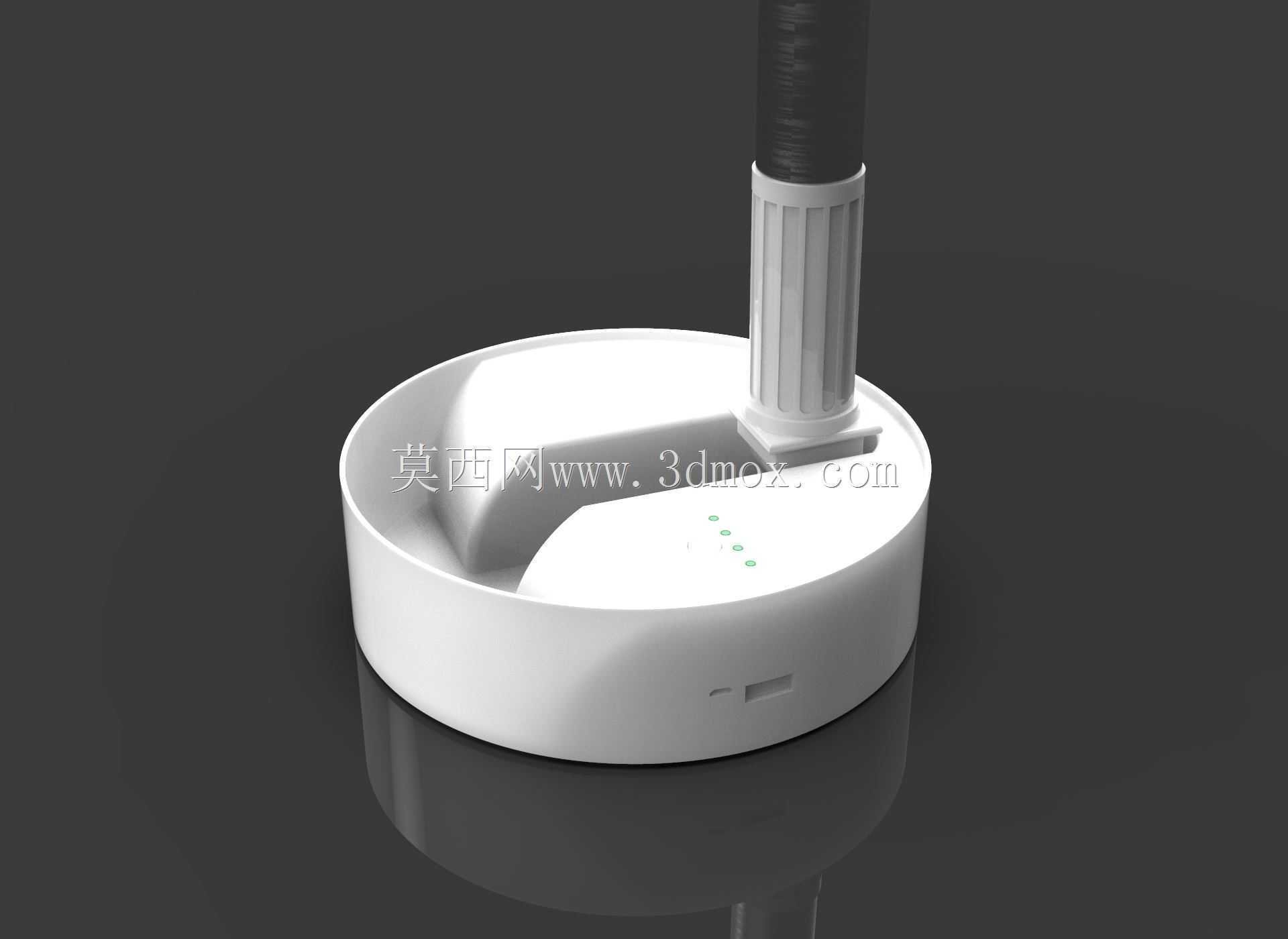

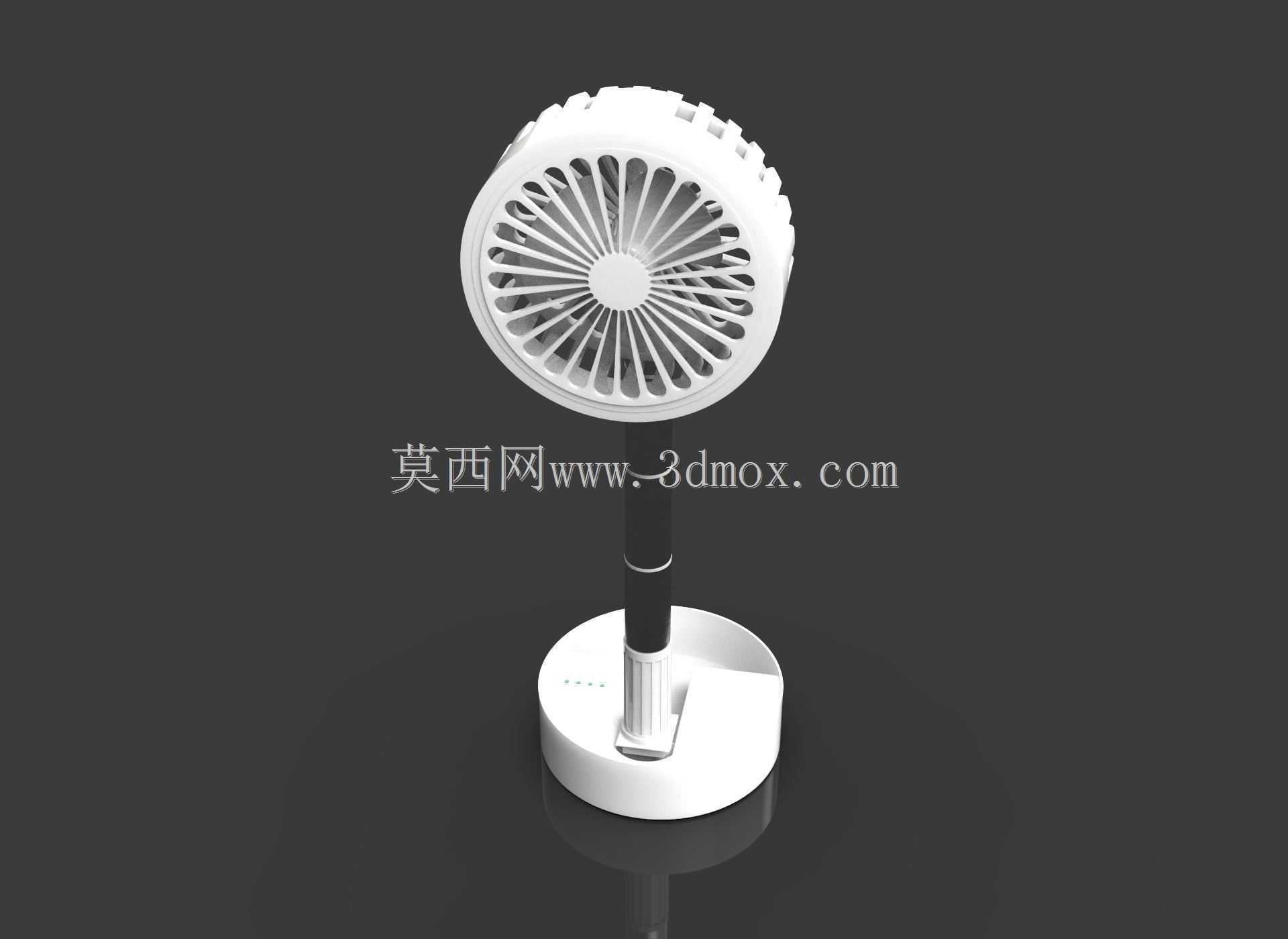

　　从功能特性来看，这款风扇采用可伸缩调节的金属支撑杆结构，支撑杆采用多节薄壁不锈钢管嵌套设计，每节管的衔接位置内置阻尼定位胶圈，拉伸到任意高度都能保持稳定支撑，不会出现自行滑落的问题，最高拉伸高度可满足坐姿状态下正对人脸送风的高度要求，完全收缩后支撑杆可完全收纳到底座内部，整体高度压缩至原高度的三分之一左右，大幅缩小收纳后的整体尺寸。底座内置大容量储能电池与控制电路板，底座底部设置环形防滑硅胶垫，放置在光滑的玻璃、木质桌面时不会出现滑动移位，底座侧面设置Type-C充电接口与档位调节按键，充电接口内置防尘胶塞，避免日常使用中灰尘、水渍进入接口造成接触不良。扇头部分采用七片羽叶式扇叶设计，扇叶做了动平衡校准，高速转动时不会出现明显抖动，扇头外侧的防护网采用细密格栅结构，格栅间隙控制在5mm以内，避免手指误触转动的扇叶造成安全隐患，同时格栅做了圆角打磨处理，不会出现锋利毛边划伤皮肤的问题。

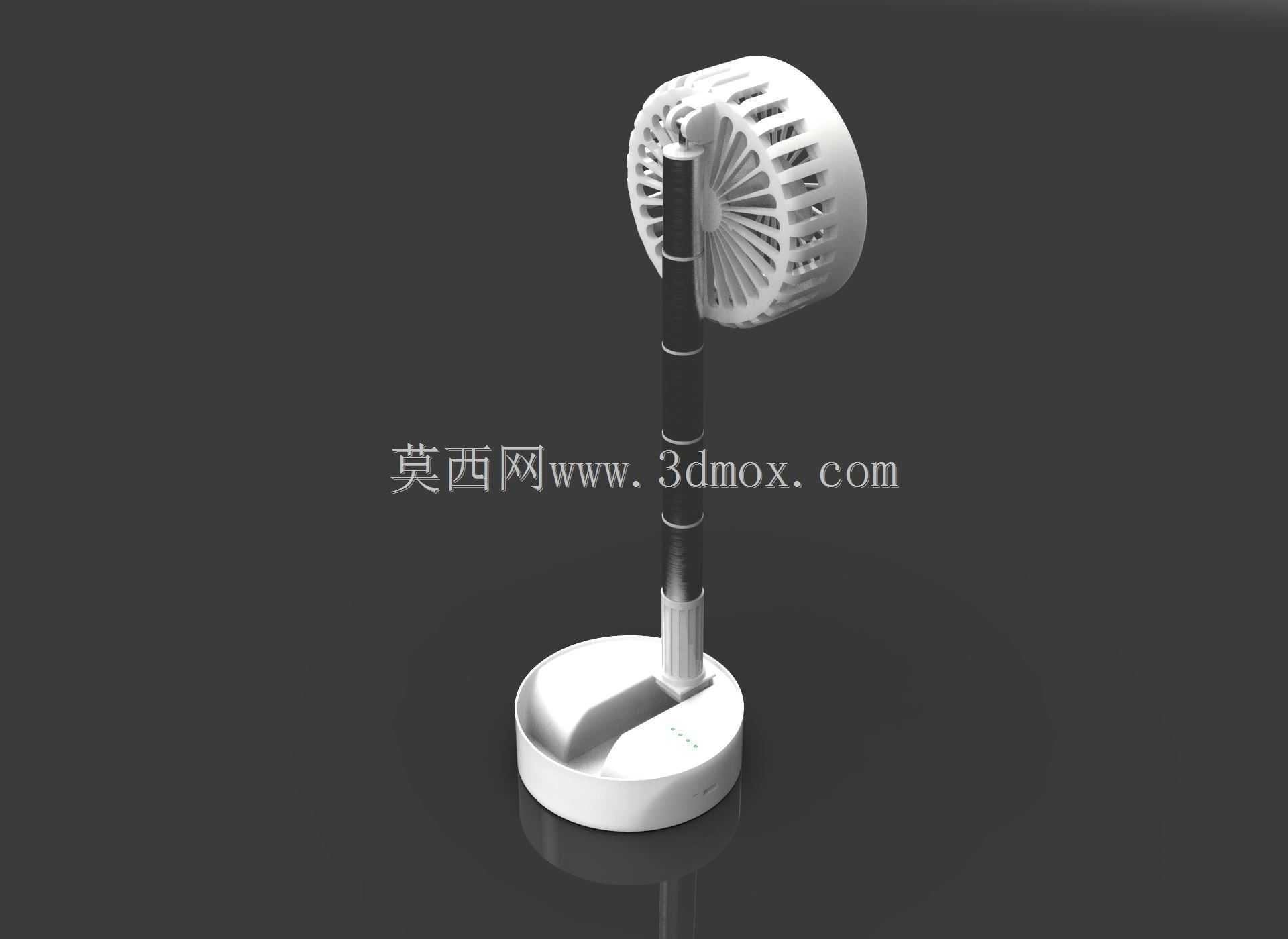

　　设计过程中，首先要确定整体的尺寸边界，完全展开状态下整体高度控制在320mm左右，扇头直径为105mm，底座直径为95mm，底座厚度为35mm，这个尺寸既可以保证放置在桌面时的稳定性，不会因为重心过高出现倾倒，同时扇头的送风范围足够覆盖个人使用区域；完全折叠收纳后整体高度为110mm，整体最大外径不超过105mm，可轻松放入常规尺寸的背包、手提袋中。结构设计上，扇头与支撑杆的衔接位置采用万向转动关节，可实现上下120度、左右360度的角度调节，用户可根据自身坐姿、使用位置灵活调整送风角度，不需要挪动整个风扇的位置。支撑杆与底座的衔接位置设置旋转锁定结构，收纳时按压底座侧面的解锁按键即可将支撑杆压入底座内部，展开时向上提拉支撑杆到需要的高度即可自动锁定，操作逻辑简单，不需要额外的工具辅助。扇叶部分采用ABS材质注塑成型，扇叶的曲面角度经过多次流体仿真优化，在相同转速下可输出更大的送风量，同时降低气流切割产生的风噪，低速档位运行时噪音控制在30分贝以内，不会干扰办公、学习时的注意力，高速档位运行时噪音不超过55分贝，不会产生刺耳的杂音。

　　安装边界方面，这款风扇不需要额外的固定安装步骤，开箱后展开支撑杆即可直接放置在任意平整平面使用，底座的配重块占整体重量的60%，重心集中在底座下部，即使扇头调整到最大倾斜角度，整体重心依然落在底座的支撑范围内，不会出现侧翻问题。内部走线全部隐藏在支撑杆与底座的空腔内部，外部没有裸露的电线，外观整体性更强，同时避免电线外露造成的缠绕、磨损问题。电池仓设置在底座内部，采用卡扣式电池盖设计，不需要螺丝固定，后期更换电池时可直接撬开电池盖操作，维护难度低。扇头的防护网采用前后卡扣式装配，不需要螺丝固定，后期清洁扇叶时可直接拆下前防护网，擦拭扇叶表面的积尘后扣回即可，日常维护操作简单。

　　在结构强度验证阶段，支撑杆部分经过1000次以上的拉伸折叠循环测试，阻尼胶圈的阻尼力衰减不超过10%，依然可以保持任意高度的定位能力；万向转动关节经过5000次以上的角度调节循环测试，关节的阻尼结构不会出现松动，调整到任意角度都能保持稳定，不会出现扇头自行下垂的问题。底座的防滑硅胶垫经过耐磨测试，在桌面反复移动1000次后不会出现脱落、磨损过度的问题，依然可以保持足够的防滑摩擦力。扇叶部分做了抗冲击测试，正常使用中即使有小物件碰到转动的扇叶，扇叶也不会出现断裂、变形的问题，防护网的格栅结构可承受10N的侧向压力不会出现变形，可有效避免外力挤压变形后接触到转动的扇叶。

　　这款风扇的结构设计没有冗余的复杂构件，所有零部件都采用模块化设计，不同部件之间的衔接尽量采用卡扣、插接的装配方式，减少螺丝的使用数量，既可以降低装配难度，提升生产装配效率，也能降低后期维护的拆解难度，同时减少螺丝松动带来的结构异响、部件脱落等问题。整体外观采用极简的一体化设计，没有多余的装饰性凸起，外壳表面采用哑光磨砂处理，不容易残留指纹和划痕，日常使用中可长时间保持外观整洁。
