高可靠性抗篡改双旋塞安全阀结构设计

　　在石化、燃气输送、高压流体管路等对压力管控可靠性要求极高的场景中，常规弹簧式安全阀常因长期受介质冲蚀、外部误触碰或恶意篡改整定压力，出现泄放阈值偏移、密封失效甚至拒动的问题，这款双旋塞结构的安全阀正是针对这类痛点完成的结构优化设计。从实际工况适配角度看，这类阀件主要安装在承压容器出口、长输管线分支节点以及有防爆要求的工艺管段上，核心作用是当管路内部介质压力超过预设安全阈值时，自动开启泄放通道，待压力回落至正常区间后自动复位密封，避免管路超压引发爆裂、介质泄漏等安全事故。

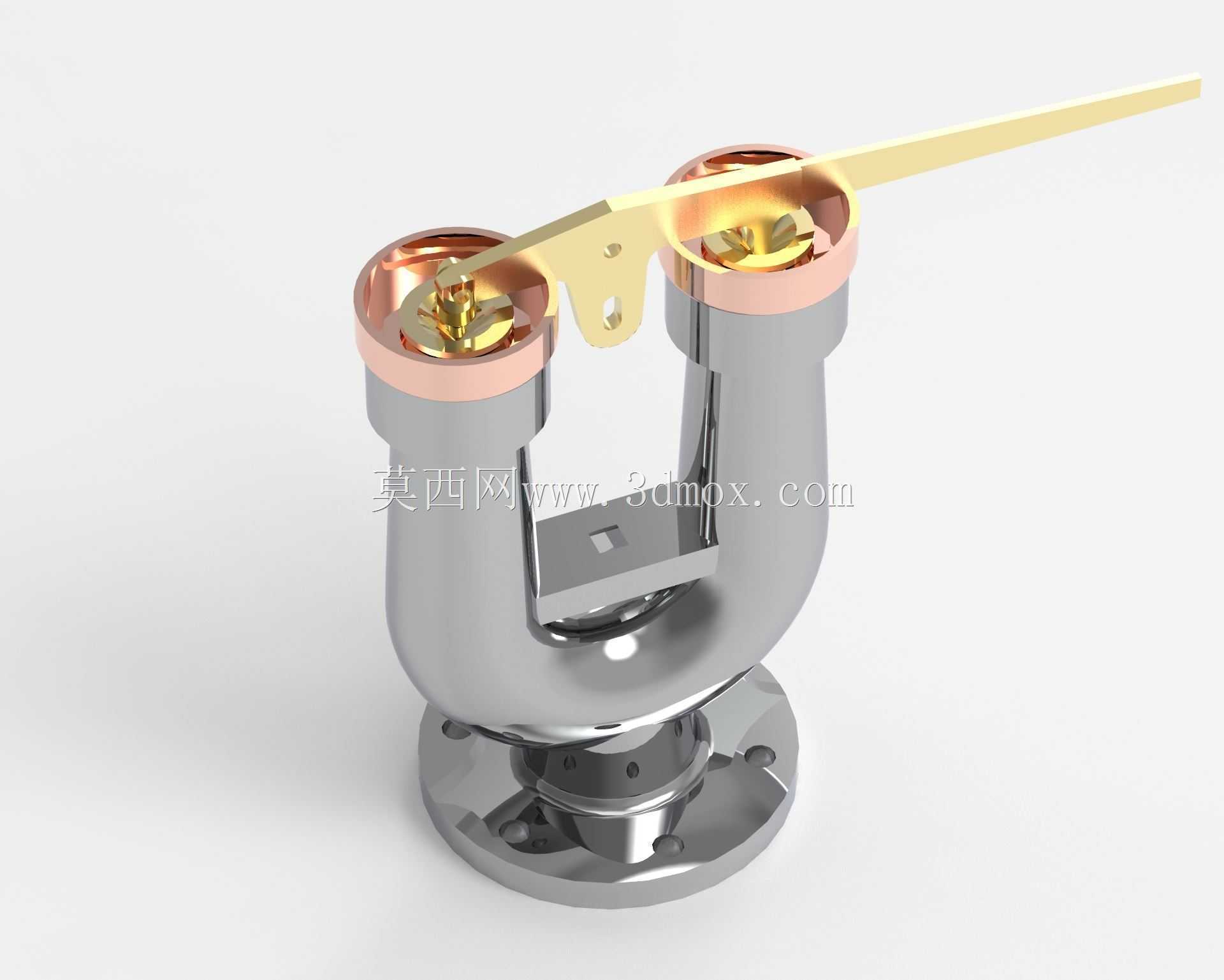

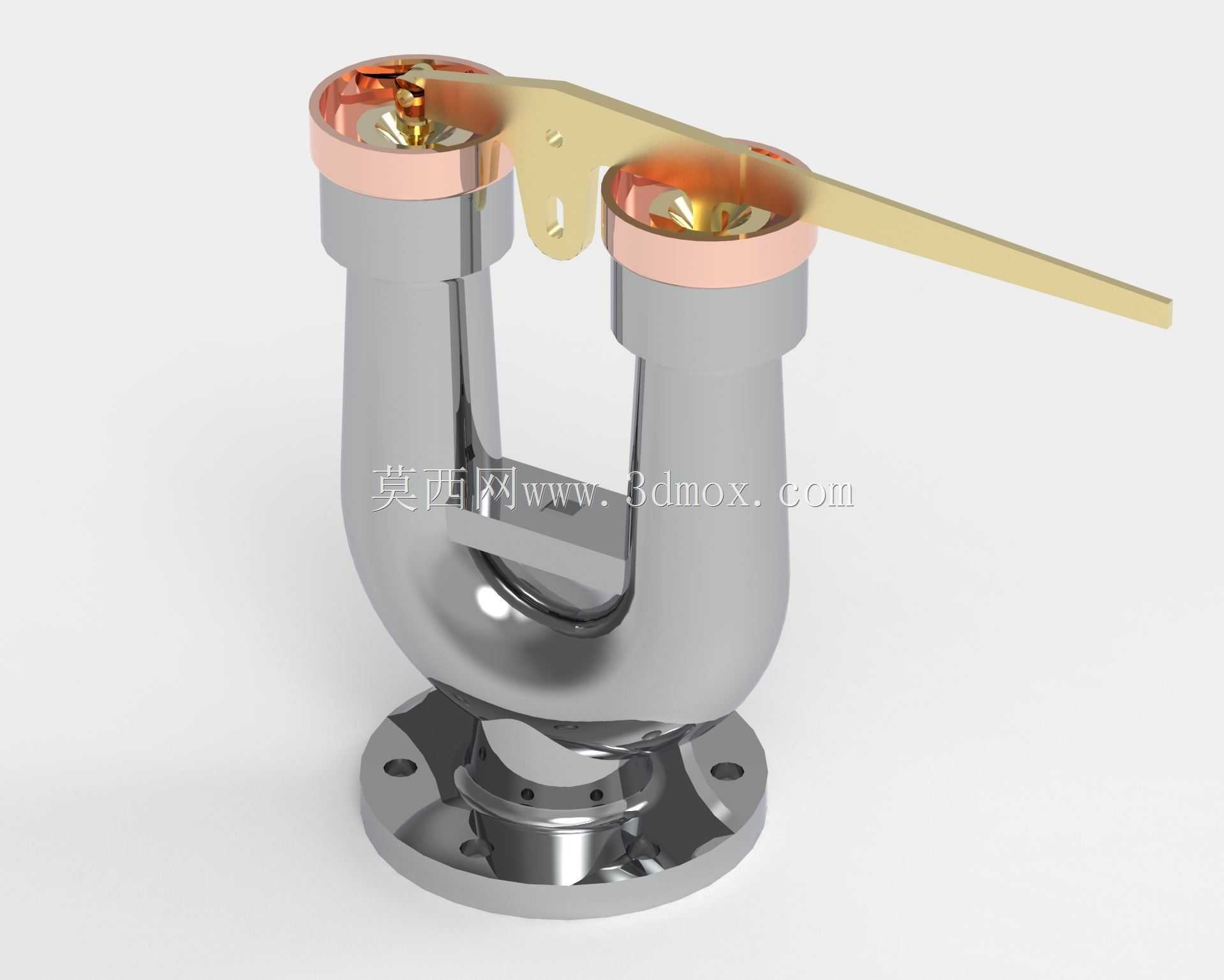

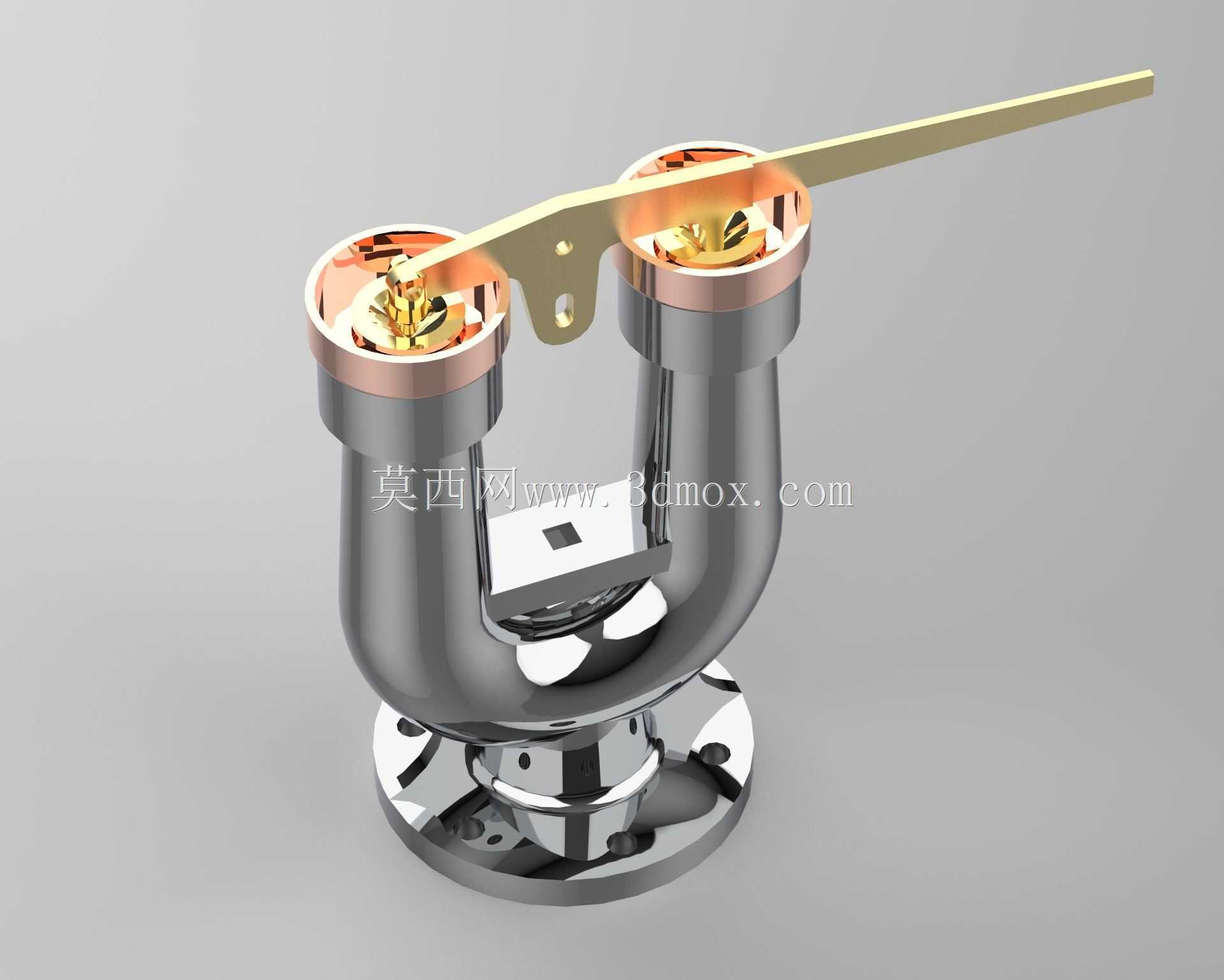

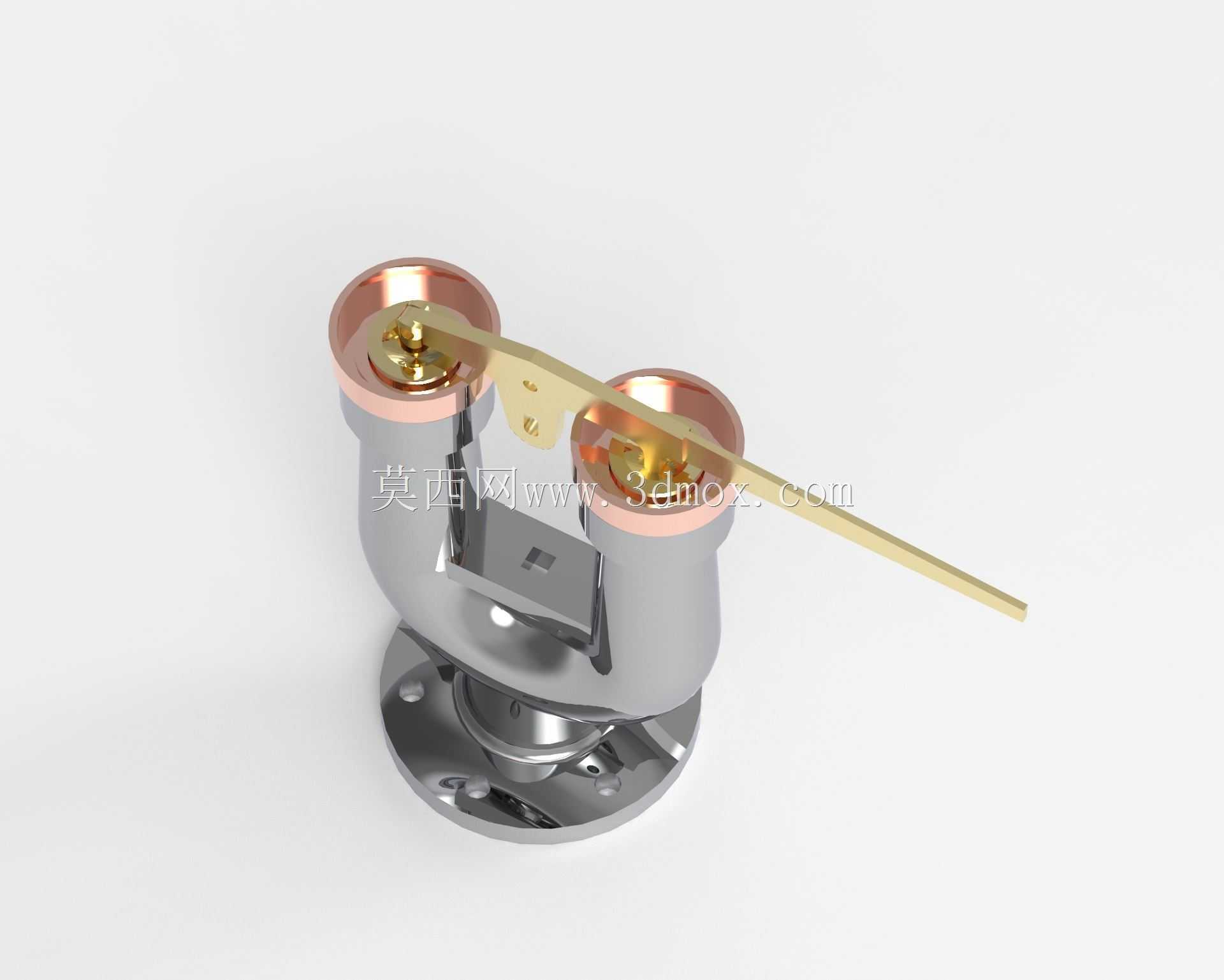

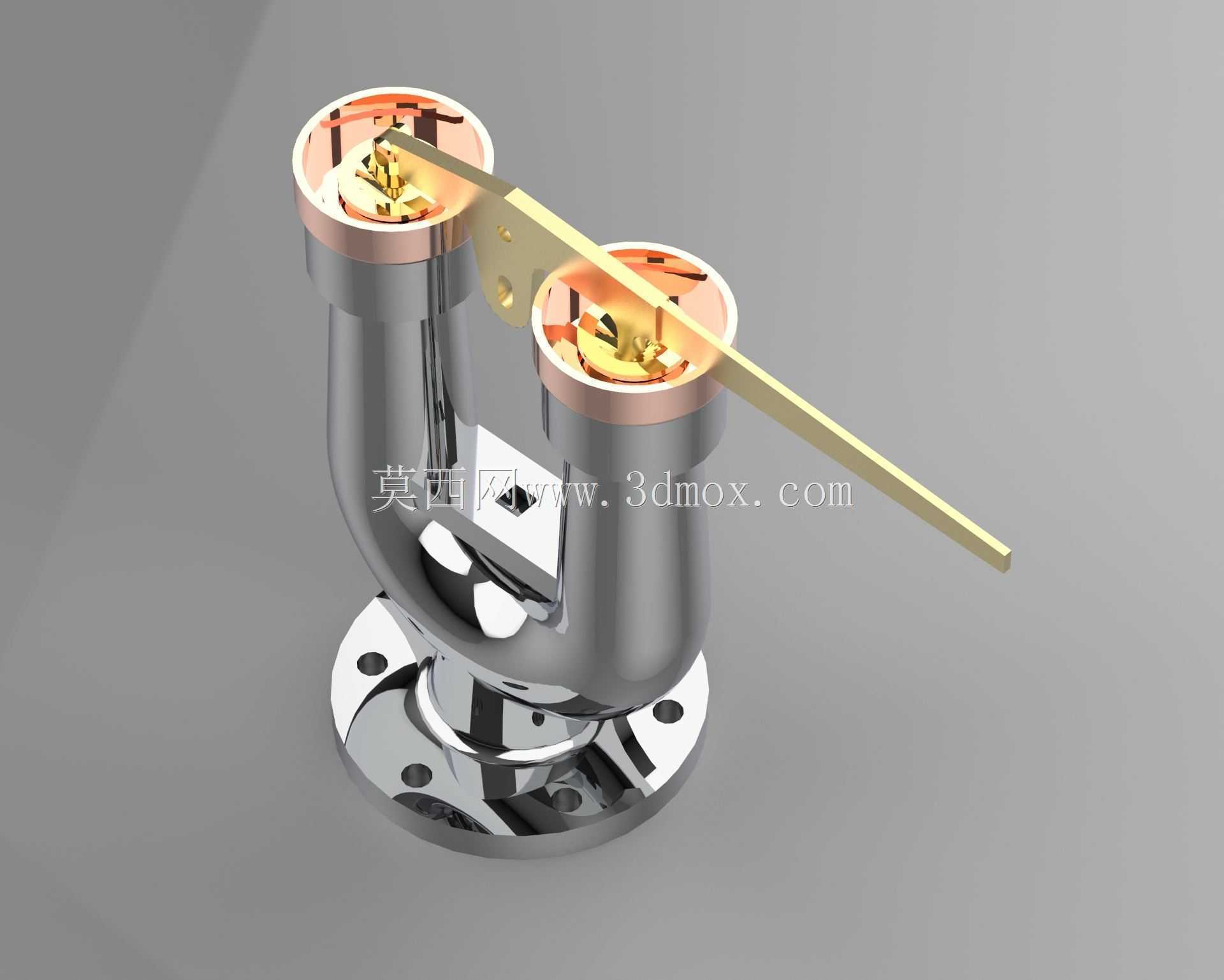

　　不同于常规单阀瓣安全阀的结构逻辑，这款产品采用了一对对称布置的旋塞阀作为泄放执行元件，两个旋塞之间通过中心弹簧提供初始密封预紧力，同时搭配一根横跨阀腔上部的加载杆完成压力整定，这种双路对称的结构设计，一方面能让阀瓣在开启泄放时受力更均衡，避免单侧受力导致的阀瓣卡涩、密封面偏磨问题，另一方面，中心弹簧与加载杆的组合固定结构，能大幅提升阀件的抗篡改能力——常规单弹簧安全阀的调节螺杆外露，很容易被无关人员随意拧动改变整定压力，而这款阀的加载杆被上部的杠杆式护罩结构覆盖，没有专用工具无法直接调整弹簧预紧量，从结构层面降低了人为误操作或恶意改动的风险。

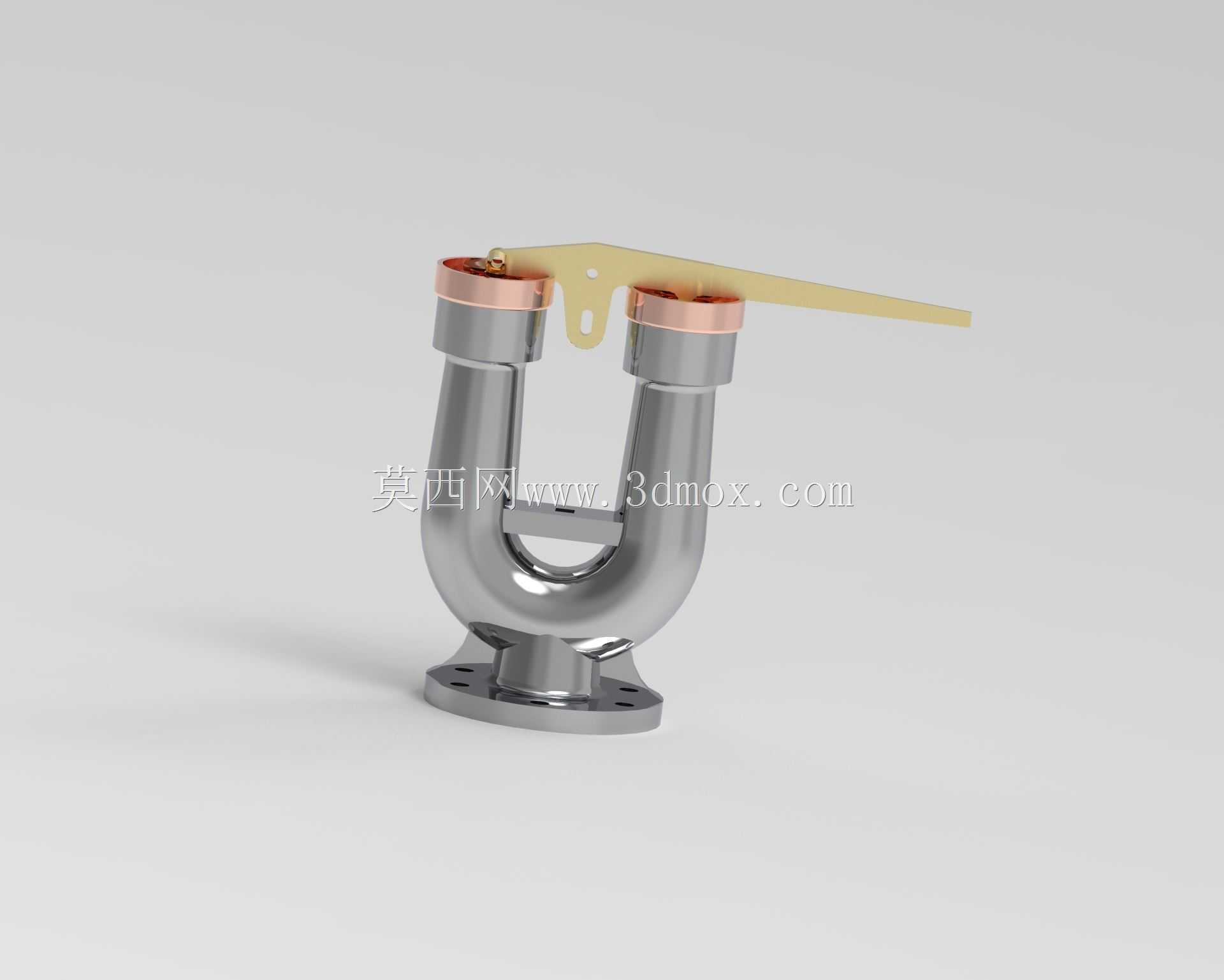

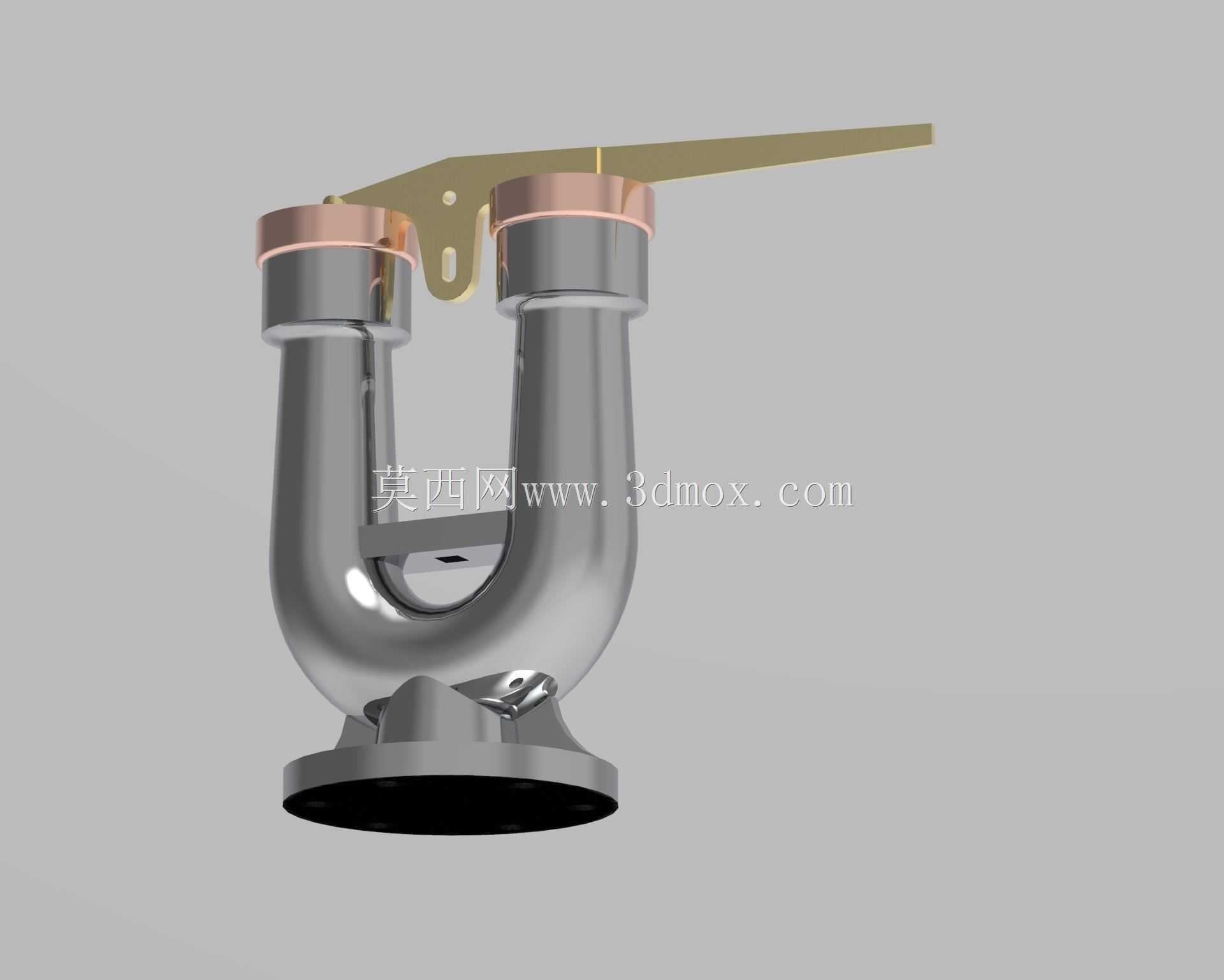

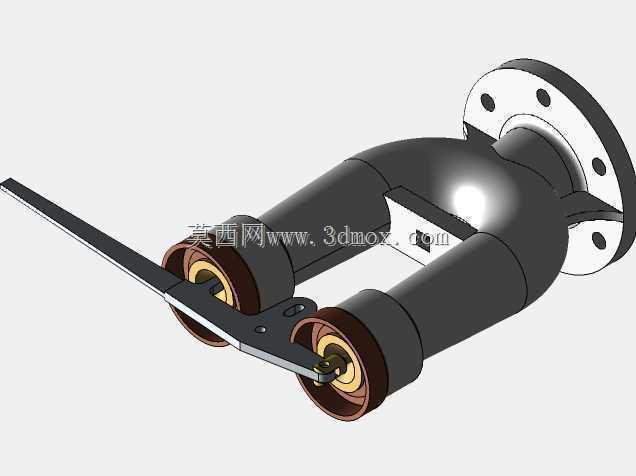

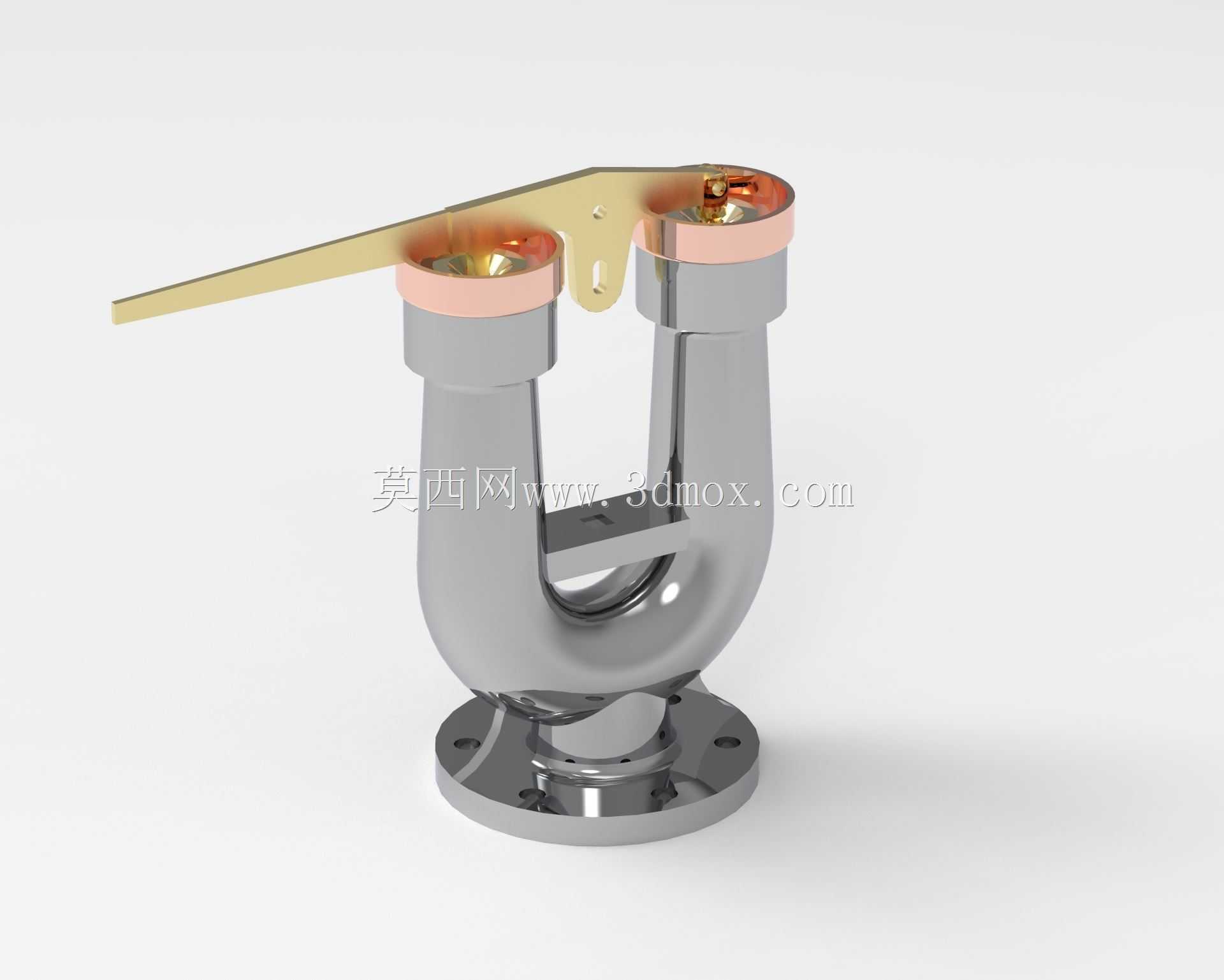

　　从结构细节来看，阀体下部采用标准法兰连接结构，法兰盘上均匀布置螺栓安装孔，安装时可直接与管路上的配对法兰通过螺栓紧固，法兰密封面的粗糙度、平面度公差均符合中高压管路的密封要求，能适配金属缠绕垫、橡胶石棉垫等多种常用密封垫片，安装边界与同压力等级的常规法兰式安全阀保持一致，可直接替换现有管路上的老旧阀件，无需额外改动管路接口尺寸。阀体主体采用U型对称流道设计，介质从下部法兰入口进入阀腔后，会均匀分流到两侧的旋塞密封位置，相比单侧进液的阀腔结构，这种对称流道能减少介质对阀瓣的单侧冲蚀，延长密封面的使用寿命，同时流道的转弯处做了圆弧过渡处理，能降低介质流动时的阻力损失，减少泄放过程中的流道啸叫与振动。

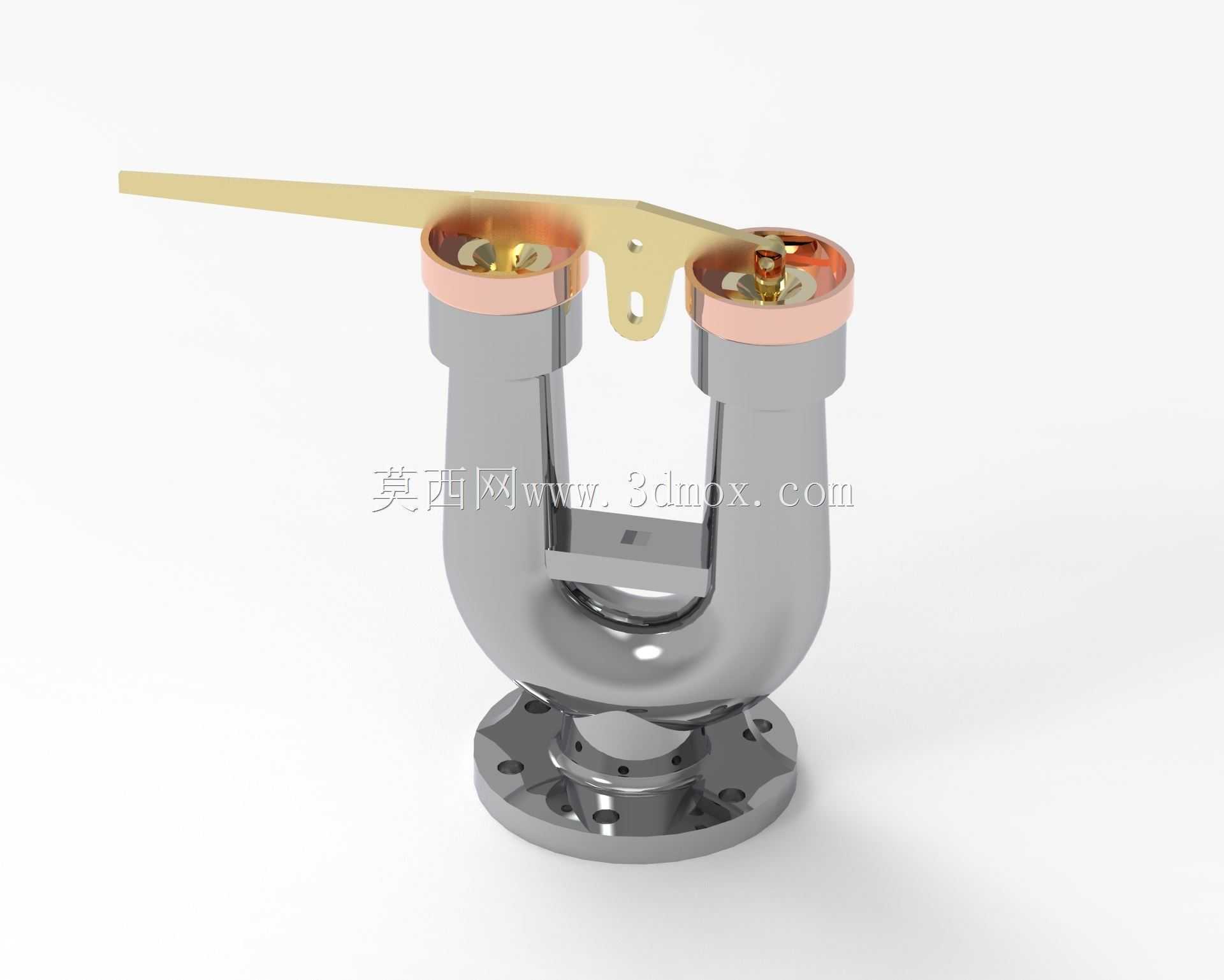

　　上部的杠杆式结构除了防护加载组件的作用外，还兼具手动泄压测试的功能，日常巡检时可扳动杠杆带动加载杆抬起，强制开启旋塞完成泄放测试，验证阀件动作是否顺畅，无需拆解阀件即可完成日常功能校验，大幅降低运维工作量。旋塞与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在闭合时能产生更大的密封比压，对介质中的微小固体杂质有一定的容让能力，不容易因密封面卡入杂质出现泄漏问题，同时旋塞的导向段做了加长处理，开启和闭合过程中不会出现偏斜，保证密封面每次闭合都能精准贴合。

　　在设计过程中，还充分考虑了不同工况下的弹簧适配性，中心弹簧与加载杆的连接位置预留了一定的调节余量，可根据实际需要的整定压力更换不同刚度的弹簧，无需更换阀体主体就能覆盖一定范围的压力等级需求，降低了备件储备成本。阀体外表面做了钝化防腐处理，能适配多数弱腐蚀性介质的输送场景，外露的金属部件均做了防锈处理，适合户外露天安装使用，不会因长期日晒雨淋出现部件锈蚀卡涩的问题。从安装维护角度看，整个阀件的可拆卸连接点均设置在阀体上部，日常维护更换弹簧、旋塞密封件时，无需将阀体从管路上拆下，只需拆开上部的护罩结构即可完成内部易损件的更换，大幅缩短了维护停机时间，适合连续生产的工艺管路使用。
