钢管框架式越野卡丁车整车结构设计

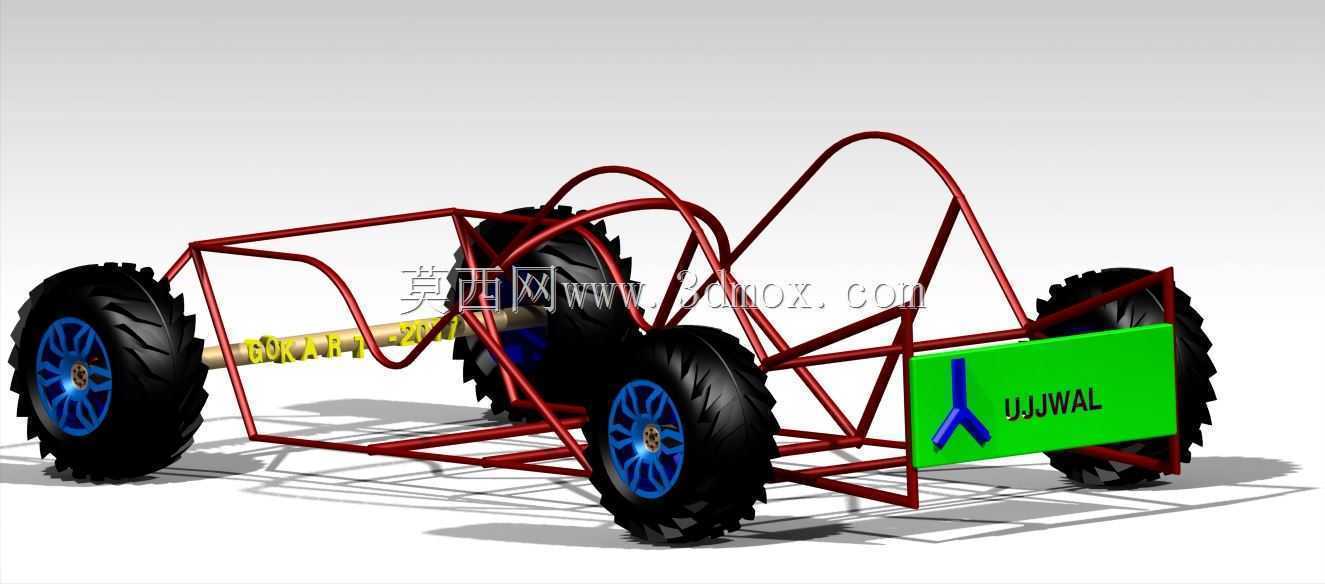

　　这款钢管框架结构的越野卡丁车，主要面向户外休闲娱乐场地、景区自驾体验项目、青少年卡丁车运动培训以及个人越野玩乐场景使用，区别于场地竞速类卡丁车，其结构设计更偏向非铺装路面的通过性适配，能够应对砂石路、浅草坡、硬质土路等多种复杂户外路况，无需依赖专业铺装赛道即可完成行驶、转向、轻度越障等动作。从结构设计逻辑来看，整车采用外露式空间钢管桁架作为承载主体，没有设计封闭式金属蒙皮或塑料覆盖件，一方面是为了在控制整车整备质量的前提下最大化车架结构强度，桁架结构的管材通过多节点焊接形成稳定的三角受力结构，在承受路面冲击、过弯侧倾载荷时，应力能够顺着管材分散到各个连接节点，避免局部应力集中导致的车架变形；另一方面外露式车架也便于后期的维护检修，

　　不管是转向机构、传动部件还是悬挂连接点的故障排查，都无需拆卸大量覆盖件，适配户外场地高频使用后的快速维保需求。整车的轮距与轴距设定偏向短轴灵活取向，短轴距设计让车辆拥有更小的转弯半径，在狭窄的林间小路、场地绕桩场景下能够获得更灵活的转向响应，宽轮距的搭配则抵消了短轴距车辆高速过弯时的侧翻风险，配合大颗粒深花纹的越野轮胎，轮胎胎块的凸起结构能够在松软路面嵌入表层获得足够抓地力，轮辋采用多辐式加强结构，能够承受飞坡落地时的瞬时冲击载荷，避免轮辋变形失圆。车架的前部结构预留了转向机、前悬挂摆臂的安装点位，前悬采用适配越野场景的长行程设计，能够在车轮遇到路面凸起时提供足够的跳动行程，减少冲击直接传递到车架的幅度；

　　中部的车架空间预留了动力单元、传动系统以及驾驶位的安装边界，驾驶位的坐姿设定偏高，能够让驾驶员获得更好的前方视野，便于在复杂路况下提前判断路面障碍；后部车架结构除了承载后驱动桥、后悬挂部件之外，还预留了后置防撞结构的安装位，在发生后部碰撞时能够通过管材的溃缩变形吸收冲击能量，保护核心动力部件与驾乘人员安全。车架顶部的弧形管结构除了作为防滚架的核心组成部分，在车辆发生侧翻时能够率先接触地面形成支撑，避免驾乘人员被车体挤压之外，还可以作为后期加装遮阳棚、车顶置物架的安装基础，拓展车辆的户外使用场景。车辆前部的横向防撞梁采用大直径钢管焊接而成，能够在正面碰撞时分散冲击力，避免前部转向机构直接受损。从安装边界来看，

　　车架上的所有部件安装点位都采用同轴孔位设计，不管是转向拉杆的连接点、悬挂减震器的上下安装座，还是动力单元的固定支架，孔位的同轴度公差控制在合理范围内，能够降低后期装配时的对位难度，减少装配应力导致的部件早期磨损。整车的传动结构采用后置后驱的布局，能够让驱动轮获得更好的抓地力，在爬坡、起步时减少驱动轮打滑的概率，转向系统采用直接的拉杆连接结构，转向虚位小，驾驶员的转向动作能够直接传递到前轮，获得更直接的操控反馈。油门、制动踏板的安装位置预留了足够的脚部操作空间，适配不同身高的驾乘人员操作，不会出现踏板干涉的问题。车架的管材连接节点全部采用满焊工艺设计，焊道的走向沿着管材的受力方向布置，避免焊道处于应力集中的剪切面，提升焊接结构的疲劳强度，在长期高频颠簸使用场景下，能够减少焊道开裂的风险。这款结构设计同时兼顾了玩乐属性与实用可靠性，没有多余的装饰性结构，所有的管材布置都服务于结构强度、部件安装与使用功能，不管是作为场地运营车辆批量生产，还是作为个人DIY改装的基础结构参考，都具备很高的实际参考价值，其结构设计思路也可以延伸到其他小型非道路四轮车辆的开发中，通过调整管材直径、轴距轮距参数，就可以衍生出适配不同使用场景的小型越野车辆结构。
