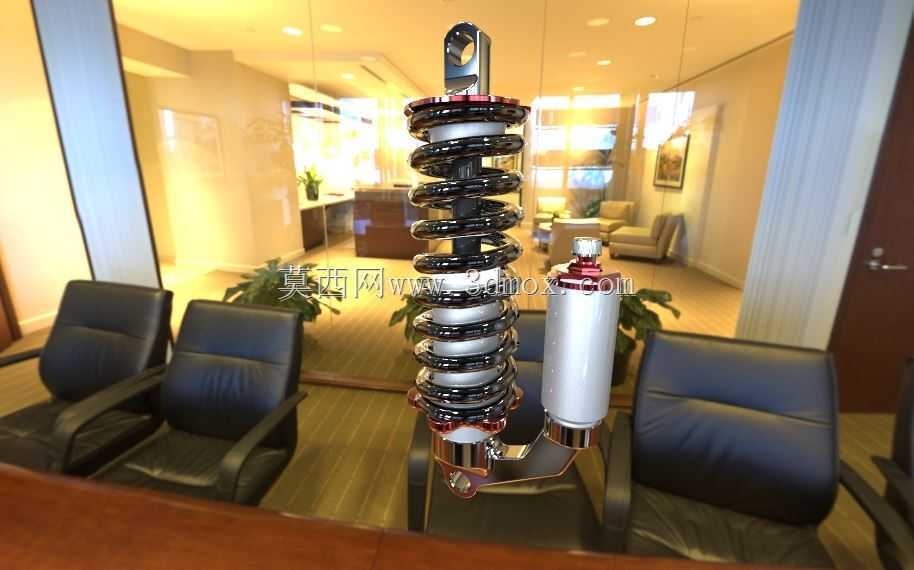

自行车后悬架螺旋弹簧阻尼减震器结构

　　这款减震结构主要应用在山地自行车、越野自行车的后悬架连接位置，替代传统硬尾车架的刚性连接结构，在非铺装路面骑行、落差跳跃、颠簸路段通行时，承担车架与后轮摇臂之间的冲击缓冲与振动衰减作用，避免路面冲击直接传递到车架主体与骑行者身上，既能够提升复杂路况下的骑行操控稳定性，也能减少长期颠簸带来的车架金属疲劳损伤，延长整车结构的使用寿命。从功能特性上看，该结构采用螺旋钢制弹簧搭配外置阻尼筒的组合方案，螺旋弹簧承担主要的冲击承载与回弹复位作用，弹簧圈径、线径经过匹配调校，可覆盖常规越野骑行的冲击载荷范围，不会出现小振动过硬、大冲击打底的问题；外置阻尼筒内部填充阻尼介质，通过活塞节流孔的介质流动阻力控制弹簧的回弹速度，

　　避免弹簧压缩后快速回弹带来的车架弹跳失控问题，阻尼筒侧置布局既可以减少减震主体的轴向长度，也能提升阻尼结构的散热效率，长距离连续颠簸骑行时不会因为阻尼介质温度升高出现阻尼衰减失效的问题。设计过程中首先要确定安装边界，上下两端的吊耳安装孔位需要匹配对应车型的后摇臂与车架安装点，孔位同轴度公差控制在合理范围，避免安装后出现额外的侧向弯矩导致减震杆偏磨；减震器的总行程需要匹配车架后悬架的设计动行程，最大压缩长度不能超出车架摇臂的摆动极限，防止减震压缩到极限时出现车架与轮胎、传动部件的运动干涉，最大伸长长度也要满足车轮下坠时的拉伸需求，避免拉伸状态下吊耳承受额外的拉扯应力。外形尺寸方面，减震主体的外径要避开后变速器、刹车管线、

　　链条的运动路径，侧置的阻尼筒安装角度经过优化，不会在摇臂摆动过程中与车架管材、辐条发生剐蹭；弹簧表面做了防锈与耐磨处理，阻尼筒外壳采用轻量化金属材质，在保证结构强度的前提下控制整体重量，符合自行车配件的轻量化设计需求。安装时上下吊耳采用衬套配合螺栓锁紧的方式，衬套可以过滤微小的径向振动，也能补偿车架与摇臂之间的微小安装角度偏差，避免硬连接带来的应力集中；减震器的弹簧预紧力支持一定范围的调节，可适配不同体重的骑行者与不同路况的使用需求，调整时通过弹簧下端的调节螺母改变弹簧初始压缩量，即可匹配对应的承载刚度，不需要更换弹簧就能覆盖多数使用场景。在实际骑行过程中，当后轮遇到凸起障碍物时，摇臂绕车架转轴向上摆动，带动减震器弹簧压缩，

　　将冲击动能转化为弹簧的弹性势能，同时阻尼筒产生阻尼力消耗部分振动能量，弹簧回弹时阻尼筒持续限制回弹速度，让回弹过程平缓可控，保证轮胎始终贴合路面，不会因为弹跳失去抓地力；在连续颠簸路段，减震器可以持续过滤高频小幅振动，减少骑行者手腕、腰腹承受的振动冲击，提升长距离骑行的舒适度，也能避免车架焊缝长期受高频振动影响出现开裂问题。建模过程中需要重点还原弹簧的螺旋升角、阻尼筒的内部活塞简化结构、上下吊耳的安装孔位尺寸，还要模拟减震器在全行程范围内的运动状态，验证压缩、伸长过程中各部件之间不存在干涉，弹簧的并圈长度符合设计行程要求，阻尼筒的活塞杆伸出长度不会超出密封结构的允许范围，保证结构运动逻辑符合实际使用状态。
