铰接式传动连接关节结构设计

　　在各类需要实现两部件间角度偏转、扭矩传递的机械传动场景中，铰接关节是应用频次极高的核心连接构件，小到轻工设备的连杆传动机构，大到工程机械的作业臂连接、农用机械的悬挂传动单元，都需要这类构件完成动力与运动轨迹的衔接。不同于刚性固定的连接副，这类关节需要在传递轴向、径向载荷的同时，允许连接端存在一定范围的角度摆动，以此补偿安装误差、适配作业过程中的动态位移，避免构件因刚性约束产生应力集中甚至断裂失效。

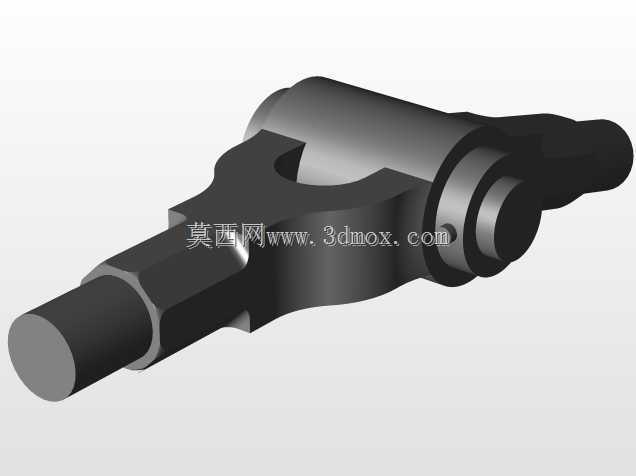

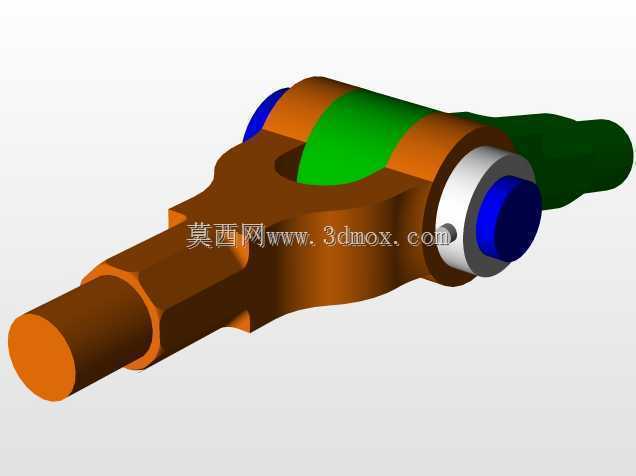

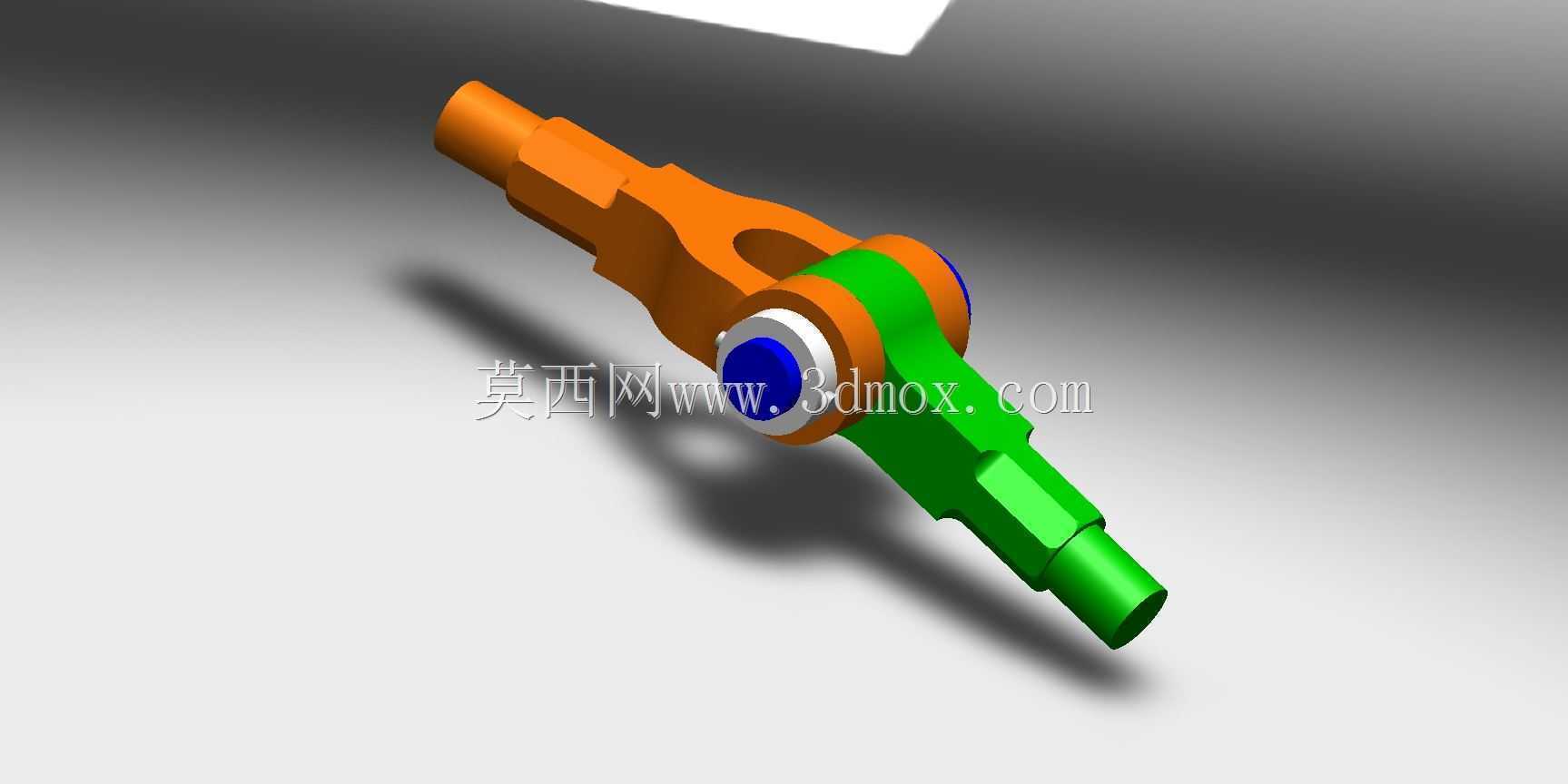

　　从结构设计逻辑来看，该关节采用分体式组合结构，主体承力段为异形长轴构型，一端设置铰接配合端，内置铰接销孔与耐磨衬套安装位，衬套选用自润滑材质时可大幅降低铰接副的摩擦损耗，减少日常维护频次；另一端为传动连接端，采用多边形轴段构型，可与配套的传动套、连杆端头形成周向防转配合，保证扭矩传递过程中不会出现相对滑转。中间的限位凸台结构可在安装时完成轴向定位，避免关节在工作过程中出现轴向窜动，凸台的端面粗糙度需要控制在Ra1.6以内，保证与配套垫片、锁紧件的贴合度，减少工作过程中的冲击异响。

　　实际选型应用时，需要重点关注几个安装边界参数：首先是铰接端的销孔直径与孔位同轴度，同轴度公差需要控制在0.02mm以内，否则会导致铰接销安装后出现卡滞，摆动过程中出现偏磨；其次是传动连接端的多边形轴段对边尺寸公差，一般选用h7级公差，既保证装配时的顺利推入，又不会因配合间隙过大产生传动冲击；整体的有效安装长度需要匹配对应连杆的端头宽度，过长会导致关节外露部分过多容易受外力磕碰，过短则会导致锁紧结构无法完全到位，存在连接松脱的风险。

　　在不同的应用场景下，这类关节的材质选择也存在差异，常规轻载传动场景下可选用45号钢调质处理，硬度达到HB220-250即可满足强度要求，表面做发黑处理提升防锈能力；如果应用在工程机械、矿山设备这类重载、多粉尘的场景，则需要选用40Cr材质做调质加表面淬火处理，铰接销孔位置的表面硬度需要达到HRC45-50，提升耐磨性能，表面可做镀锌或者达克罗处理，适应户外潮湿、多腐蚀介质的作业环境。

　　设计建模过程中，需要重点处理铰接位置的圆角过渡，所有应力集中位置的圆角半径不小于2mm，避免交变载荷作用下出现疲劳裂纹；铰接端的销孔两端需要做倒角处理，方便铰接销的装配，同时去除孔口的毛刺，避免安装时刮伤衬套内壁。关节的摆动角度范围需要根据实际应用场景做限位设计，本结构通过铰接端的凸缘与配套连接件的限位面配合，可实现±15°范围内的自由摆动，完全覆盖多数连杆传动机构的偏转需求，若需要更大的摆动角度，可调整凸缘的避让尺寸，但需要同步校核极限偏转位置下的结构强度，避免壁厚过薄导致承力能力下降。

　　从装配逻辑来看，该关节的安装流程较为便捷，先将耐磨衬套压入铰接端的销孔内，保证衬套端面与关节端面齐平，之后将关节的传动端插入配套的连杆安装孔内，到位后通过锁紧螺母或者径向顶丝完成轴向固定，最后穿入铰接销，两端安装卡簧或者挡板完成铰接销的轴向限位即可。日常维护过程中，只需要定期通过铰接销位置的注油孔补充润滑脂，即可保证铰接副的长期稳定运行，无需频繁拆解更换部件。

　　需要注意的是，这类关节在承受冲击载荷的场景下应用时，需要校核铰接销的剪切强度与关节本体的抗弯强度，根据实际载荷大小调整各段的轴径尺寸，避免出现过载断裂的情况；同时铰接位置的配合间隙需要控制在合理范围，间隙过大会导致传动过程中产生较大的冲击噪音，加速构件磨损，间隙过小则会导致摆动卡滞，甚至在温度变化时出现热胀抱死的问题。
