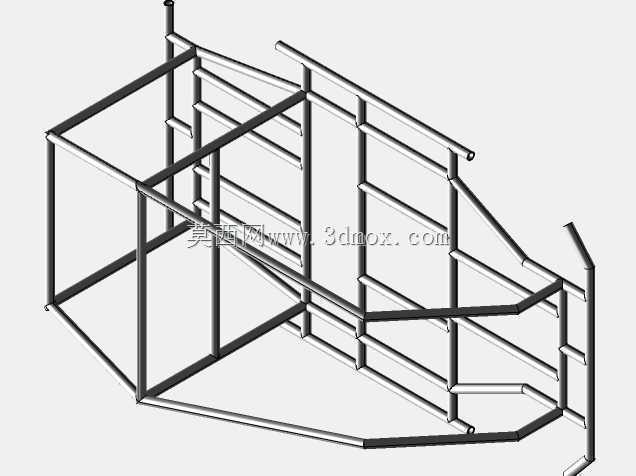

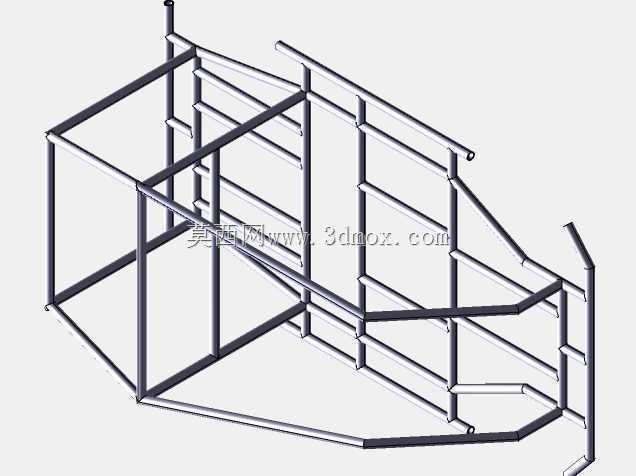

电动太阳能赛车管状底盘承载框架结构

　　该管状底盘框架为电动太阳能赛车的核心承载基体，所有车载系统的安装定位、载荷传递都依托该结构完成，属于非承载式桁架类车架结构，完全区别于传统量产乘用车的冲压焊接一体式车身，核心设计逻辑围绕极致轻量化、高扭转刚度、低风阻适配三个核心目标展开。从实际赛事应用场景来看，这类管状底盘需要同时应对铺装赛道的连续弯道侧向载荷、制动工况下的纵向冲击、铺装路面细碎颠簸带来的高频振动，还要为太阳能电池板铺设、动力电池组固定、驾驶舱人机布置、转向与制动系统安装预留足够的边界空间，不能出现结构干涉。框架整体采用变径薄壁金属管材拼接而成，主纵梁沿整车前后轴线贯通布置，是承受纵向载荷的核心构件，从前部防撞安装位一直延伸到后悬架固定点，

　　管材直径与壁厚根据不同区段的载荷梯度做差异化匹配，乘员舱周边的主环结构采用更大管径的管材，满足侧碰与翻滚工况下的生存空间防护要求，前后部延伸的辅助桁架则采用稍小直径的管材，在保证支撑强度的前提下尽可能削减非必要重量。横向连接的横梁并非等间距布置，而是完全对应各个子系统的安装点位置设置：前部横梁预留前悬转向节、制动总泵、前部传感器的安装孔位，中部横梁对应动力电池组的安装吊点，需要根据电池包的外形尺寸调整横梁间距，保证电池组底部有足够的离地间隙，同时让电池组的重心尽可能落在整车前后轴荷的最优分配区间内，后部横梁则匹配后驱电机、后悬架的安装定位，兼顾传动系统的跳动余量。上层的辅助管架结构一方面为车身覆盖件、太阳能电池板提供安装支撑，

　　另一方面通过斜向管材的三角桁架布置，大幅提升整个框架的抗扭转刚度，避免赛道连续过弯时车架出现过量形变影响操控精度，斜撑的布置角度经过载荷路径优化，每一根斜管都对应主载荷的传递方向，不存在无受力支撑的冗余管材。从安装边界来看，框架前部预留的碰撞吸能区长度符合赛事安全规则要求，不会因为压缩吸能空间导致碰撞载荷直接传递到驾驶舱；驾驶舱区域的管架内廓尺寸满足乘员佩戴头盔后的操作空间需求，转向管柱、踏板组的安装位在框架上预留了对应的定位基准，不需要后期额外焊接支架破坏原有结构应力分布；底部的管架下平面保持统一基准高度，方便后期安装底盘护板，同时避免出现突出的结构件剐蹭赛道地面。整个框架的所有连接节点都采用相贯线切割后焊接的方式处理，

　　管材衔接处完全贴合，不存在应力集中的锐角缺口，焊接位置的打磨处理不会削弱管材本体强度，各个安装点的平面度公差控制在装配允许范围内，保证后续子系统安装时不需要额外修配。这类管状桁架底盘相比一体式冲压车身，在小批量定制化的赛车开发场景下优势明显，不需要投入高额的冲压模具成本，调整结构时只需要修改管材切割参数与拼接位置即可，能够快速根据仿真分析结果优化载荷路径，在重量比同强度冲压车架低30%左右的前提下，扭转刚度可以达到赛事要求的标准，完全适配电动太阳能赛车对自重敏感、需要长时间低损耗行驶的使用需求，框架上预留的各类安装接口也能兼容不同规格的电控系统、悬架组件，方便开发过程中迭代调整部件配置。
