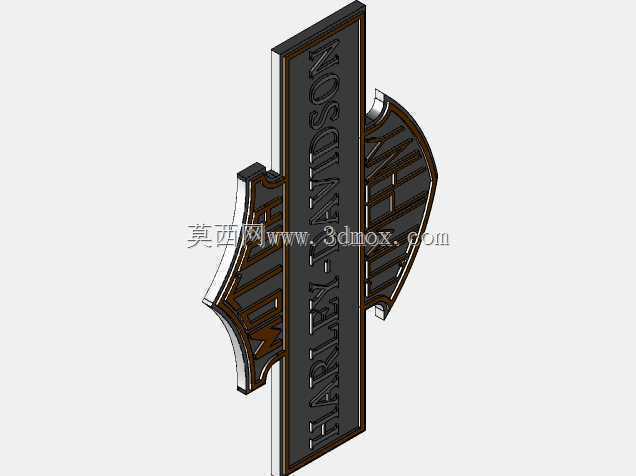

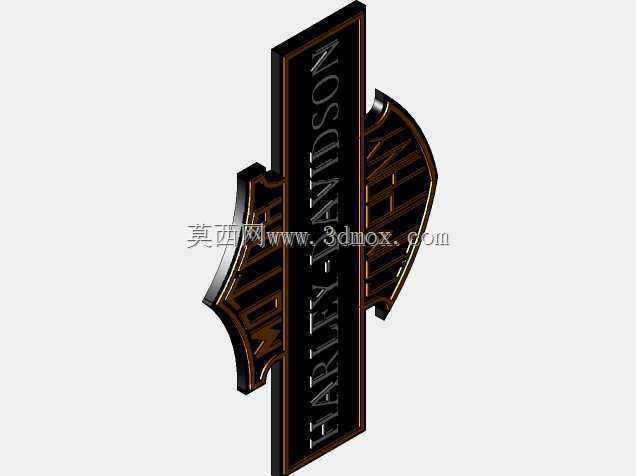

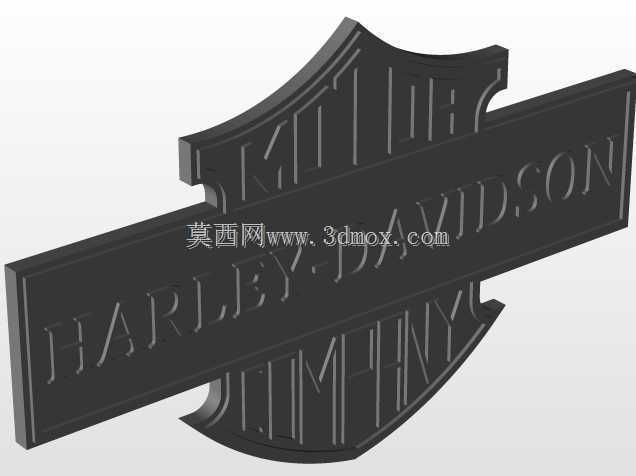

哈雷戴维森品牌徽标立体造型设计

　　做这个徽标造型的时候，最先考虑的是实际落地的适配场景，这类立体标识常被用在机车车身装饰、周边文创摆件、主题空间装饰挂件等位置，所以建模初期就把安装适配的边界条件放在了优先级很高的位置。首先是外形的曲面过渡，哈雷的徽标本身有非常强的品牌识别性，长条状的主体搭配两侧对称的盾形轮廓，边缘的倒角不能做的太尖锐，一方面是如果用于3D打印制作实体件，尖锐边角在后期打磨、安装过程中很容易崩边，另一方面装在机车上的话，外露的锐边也存在剐蹭的安全隐患，所以所有外轮廓都做了R1.2到R2不等的圆角过渡，和徽标本身的复古硬朗风格也不冲突，反而能提升金属质感的光影表现。

　　然后是分层结构的设计，整个徽标做了三层叠压的结构，最底层是平整的安装基准面，平面度控制在0.1mm以内，不管是用背胶粘贴在车身覆盖件上，还是打安装孔用螺丝固定在展示墙、摆件底座上，这个基准面都能保证贴合度，不会出现翘边、缝隙不均的问题。中间层是徽标的主体轮廓层，做了2.5mm的凸起高度，这个厚度是反复调整过的，太薄的话立体层次感出不来，做太厚的话，装在机车上高速行驶时会增加不必要的风阻，做文创摆件的话也会显得笨重，2.5mm的厚度既能在侧光下打出清晰的轮廓阴影，又不会过于突兀。最上层是文字和装饰线条的凸起层，比中间层高0.8mm，这个高度差刚好能让文字部分在做表面处理的时候，比如做复古做旧的发黑处理、金属电镀的时候，形成自然的明暗层次，不需要额外做分色处理就能有很强的辨识度。

　　建模的时候特意把文字部分的笔画间隙做了0.3mm的最小宽度控制，不管是用FDM工艺的3D打印，还是做金属压铸、亚克力切割，这个间隙都不会出现堵料、连边的问题，能保证每个字母的轮廓清晰，不会因为工艺限制糊成一团。徽标整体的长宽比例严格按照品牌官方的平面标识比例做的还原，没有做随意的拉伸变形，长度控制在120mm，宽度45mm，这个尺寸是比较通用的安装尺寸，适配大多数哈雷车型的油箱侧方、前挡泥板尾部的安装位置，要是做小尺寸的钥匙扣挂件，也可以直接等比例缩放，不会因为比例失调破坏标识的识别性。

　　考虑到不同的使用场景，建模的时候把所有的特征都做了参数化关联，要是需要调整整体厚度，或者修改安装孔的位置、孔径，不需要重新勾勒轮廓，直接修改参数就能快速调整，比如做墙面大型装饰徽标的时候，直接把整体尺寸放大到500mm长度，安装孔位调整到四个角的位置，就能直接出加工图，不用重新建模。另外徽标的背面做了0.5mm深度的凹槽，这个凹槽是用来粘贴双面胶或者嵌入磁吸片的，要是做磁吸款的冰箱贴、机车可更换装饰标，把磁吸片嵌在凹槽里，表面不会有凸起，安装之后和安装面完全贴合，不会出现晃荡、缝隙积灰的问题。

　　曲面部分的处理花了比较多的时间，徽标两侧的盾形部分不是平面，是带轻微外凸的弧面，弧度和机车油箱的曲面弧度做了适配，贴在油箱上的时候，两侧不会因为曲面不贴合翘起来，弧面的曲率做了G2连续过渡，和中间长条部分的平面衔接处没有明显的棱线，光影过渡非常自然，做金属抛光或者电镀处理的时候，不会出现反光断层的问题。文字部分的侧面做了轻微的拔模斜度，角度是3度，不管是做注塑、压铸还是3D打印，脱模或者拆支撑的时候都不会刮坏文字的边角，能降低后期处理的工作量。

　　实际测试的时候，把模型导出做了树脂3D打印样件，打磨之后做了古铜色做旧处理，装在883车型的油箱侧方，高速行驶到120km/h的时候没有出现风噪增大的情况，粘贴的牢固度也足够，连续淋雨一周也没有出现开胶的问题。要是做桌面摆件的话，只需要在底部加一个亚克力或者实木的底座，直接把徽标通过定位柱固定在底座上就行，不需要额外的支撑结构，整体重心在徽标的几何中心位置，摆放的时候不会出现倾倒的问题。
