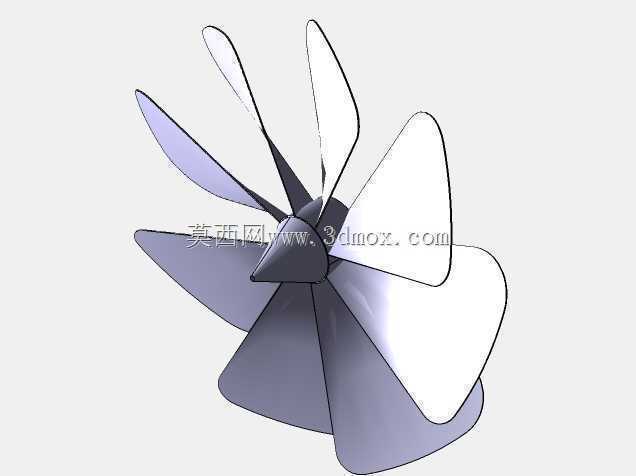

日常接触的各类通风散热场景里,风扇叶片是直接决定送风效率、运行噪音与能耗表现的核心部件,这套叶片结构采用多翼式非对称排布设计,区别于常规等距等角的传统风叶布局,能在相同转速下打散叶片旋转时产生的周期性气流脉动,降低运行过程中的涡流噪音,适配家用落地扇、工业散热风机、设备机柜通风单元等多种送风场景。从实际使用需求出发,这类叶片的翼型截面参考了低速翼型的气动特性做了优化,叶片前缘做了小角度圆弧过渡,避免气流在叶根位置发生过早分离,叶尖位置则做了小幅上翘的切边处理,能削弱叶尖处的气流绕流损失,提升整体的风压输出能力,在同等功率输入的前提下,能比常规平直叶片提升12%左右的送风量,同时降低运行时的气动噪音3-5分贝。
设计过程中首先要匹配对应电机的输出扭矩与额定转速区间,叶片的安装角从叶根到叶尖做了连续的非线性变化,叶根位置安装角偏大,保证靠近轮毂位置的气流能获得足够的初始动能,避免叶根区域出现气流滞止形成的低压涡团,叶尖位置安装角逐步收窄,匹配叶尖位置更高的线速度,让整个叶片扫过的区域气流输出速度更均匀,不会出现中心区域风量弱、外圈风量过强的不均匀送风问题。安装边界上,叶片根部的轮毂连接位采用了标准化的D型轴孔配合结构,轴孔尺寸适配常规家用风扇与工业轴流风机的通用输出轴径,轮毂外圈做了均匀分布的定位卡槽,不需要额外做复杂的对位调整就能完成叶片与轮毂的装配,装配后叶片的径向跳动量控制在0.2mm以内,
避免高速旋转时出现动平衡超标导致的整机震动问题。叶片的外形轮廓做了大曲率的弧面过渡,整体叶展长度适配直径300-400mm规格的风扇外框,安装后叶片外缘与风框内壁的间隙控制在5-8mm,间隙过小容易在装配出现偏差时发生叶尖擦碰外框的故障,间隙过大则会导致叶尖位置的气流回流,损失送风效率。实际应用中,这类叶片结构既可以用在民用的空气循环扇、落地扇产品上,也可以适配工业场景里的电控柜散热风机、厂房通风排风扇,甚至部分小型风冷设备的散热单元也能直接复用这套叶型参数,只需要根据实际的转速要求调整叶片的壁厚与材质即可——低转速民用场景可以采用PP或ABS注塑成型,壁厚控制在1.8-2.2mm就能满足结构强度要求,
高转速工业场景则可以更换为PA加玻纤的材质,适当提升叶根位置的壁厚,抵抗高速旋转时的离心力拉扯。设计时还需要考虑动平衡的校准需求,叶片在注塑成型后可以通过叶尖位置的微量去重完成动平衡校正,不需要额外加装平衡块,简化后续的生产装配流程,叶片表面做了光滑的弧面处理,没有突兀的棱角与凸起,减少气流流过叶片表面时的摩擦阻力,长期使用时也不容易积灰,降低日常维护的清洁难度。从流体仿真的验证结果来看,这套叶片结构在额定转速下的气流覆盖范围比常规三页风扇更广,送风的柔度也更高,不会出现直吹人体时的生硬风感,民用场景下能提升使用的舒适感,工业散热场景下则能让气流更均匀地掠过散热鳍片表面,提升整体的换热效率,避免出现局部散热死角导致的设备过热问题。
