双转子结构涡扇发动机核心组件

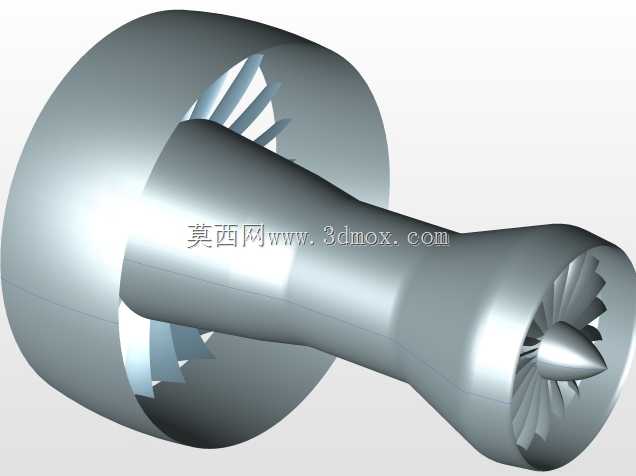

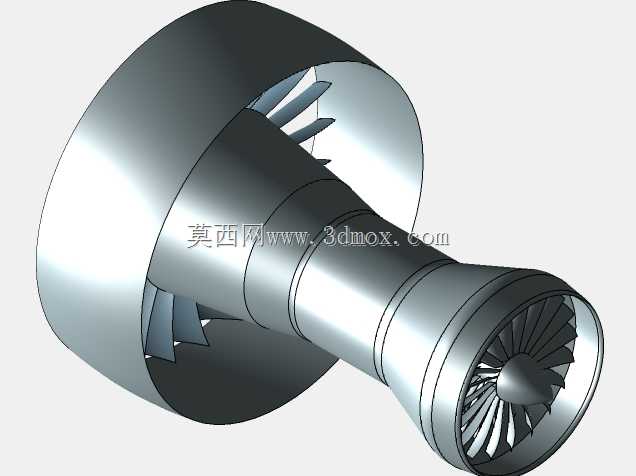

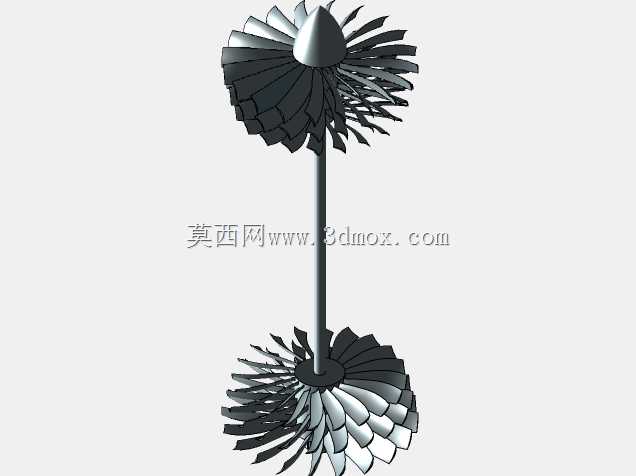

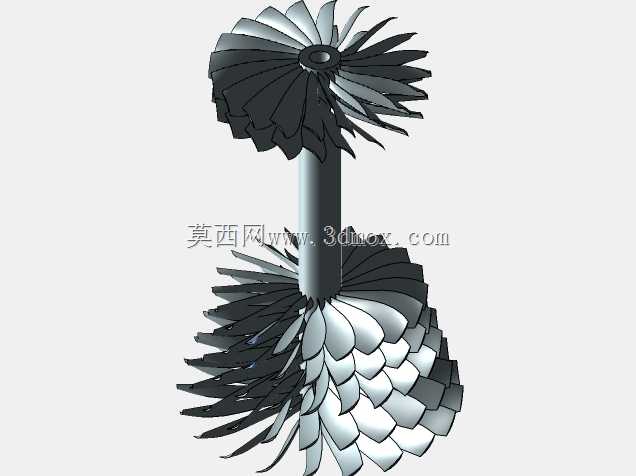

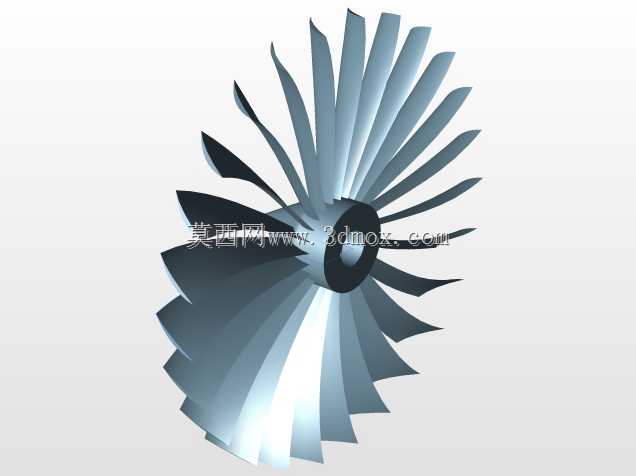

该涡扇发动机核心组件模型聚焦航空动力系统的核心做功单元，还原了高低压转子同轴装配的典型结构，可直观呈现航空发动机核心气路部件的布局逻辑。在实际航空工业场景中，这类双转子涡扇结构是民航客机、大型军用运输机动力系统的核心构型，承担着压缩进气、驱动燃气做功、输出推力的核心功能，前端大直径风扇负责吸入大流量空气，外涵道气流直接产生大部分巡航推力，内涵道气流经多级压气机压缩后进入燃烧室与燃油混合燃烧，高温高压燃气驱动涡轮旋转，再通过传动轴带动前端风扇与压气机持续运转，形成稳定的动力循环。从设计思路来看，该模型采用了简化的定尺寸部件装配逻辑，将高低压涡轮、压气机叶片与中心传动轴的装配关系做了清晰呈现，叶片采用了典型的翼型截面设计，沿周向均匀排布在轮盘外缘，每级叶片的安装角、弦长沿气流流向逐级调整，匹配气流在压缩、膨胀过程中的流速与压力变化，减少气流分离带来的能量损失。中心传动轴采用阶梯轴结构，分别对应高低压转子的支撑与扭矩传递需求，轴段的直径变化匹配轴承安装位的尺寸边界，可满足转子高速旋转时的同心度要求，避免运转过程中出现过大的振动。从安装边界来看，该核心组件的径向尺寸以风扇轮盘为最大外缘，轴向尺寸从风扇前端面延伸到低压涡轮后端面，各级轮盘与轴的配合采用过盈装配的设计逻辑，叶片根部与轮盘榫槽做了适配结构，可承受高速旋转时的巨大离心力，同时保证叶片更换维护的便利性。这类简化模型可用于航空动力原理教学、发动机结构认知培训，也能作为初步方案设计阶段的结构验证参考，帮助设计人员快速梳理核心部件的空间布局关系，校核转子系统的轴向、径向尺寸匹配度，为后续详细设计中的流场仿真、强度校核提供基础的结构参考。
