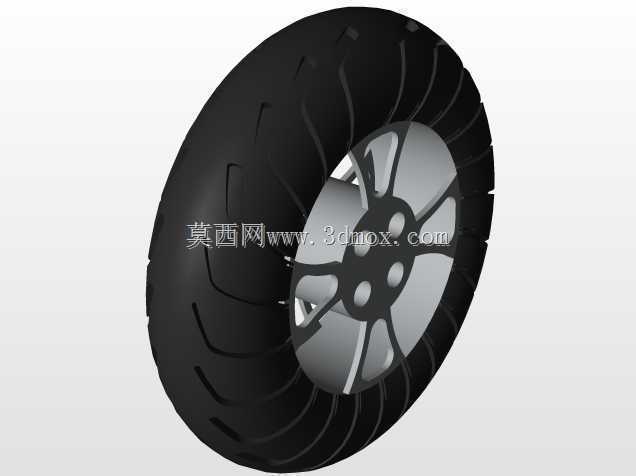

乘用车轮胎与辐板式轮辋组合结构

　　日常做底盘行走系统相关的建模练习时，车轮总成是绕不开的基础部件，这套轮胎搭配辐板式轮辋的组合，完全贴合常规民用代步车辆的行走部件设计逻辑，没有做夸张的改装结构，所有特征都对应量产部件的实际形态，适合刚接触底盘结构建模的从业者练手，也能作为小型非道路代步设备选型时的结构参考。

　　先从实际应用场景说起，这类车轮结构最常见的应用场景就是普通家用乘用车的非驱动轮位，也可以适配低速电动代步车、厂区内短途转运的电动平板车，甚至小型非道路观光车辆的行走轮，核心作用是承担车身垂直载荷，同时缓冲路面传递的颠簸冲击，配合转向机构完成车辆的转向动作，传递制动与驱动时的扭矩。很多刚入行的建模者容易忽略轮胎与轮辋的配合边界，实际量产中轮胎的胎圈座角度、轮辋的标定直径都有严格的匹配要求，这套模型里特意还原了胎圈与轮辋贴合的台阶特征，没有做简化处理，练习装配约束的时候可以直接用到过盈配合的约束逻辑，和实际装配时轮胎热装或者压装的工艺对应。

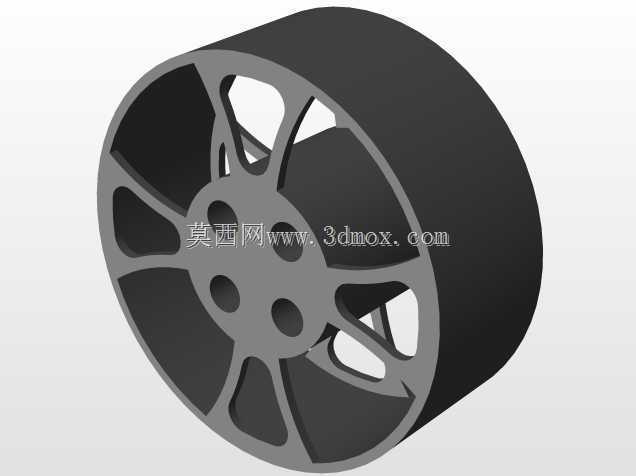

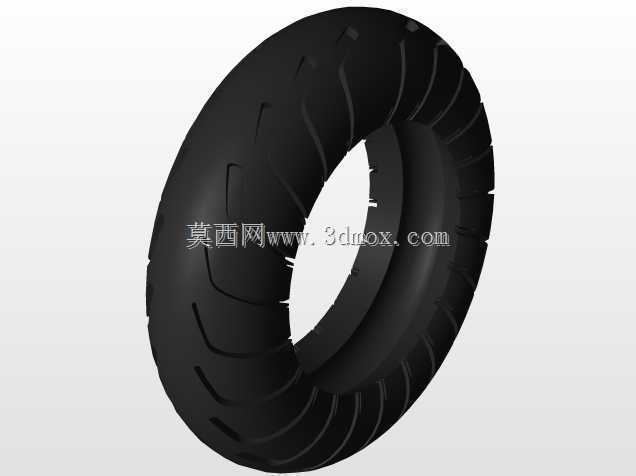

　　设计思路上，轮胎部分采用了常规的纵向为主、横向辅助的胎面花纹，这种花纹的优势是滚动阻力小，排水性能均衡，适合铺装路面行驶，花纹沟的深度做了适中的设定，既没有做越野胎那种深沟大花纹，也不是光头胎的光滑表面，对应日常城市通勤的使用需求，胎侧做了轻微的弧度过渡，还原了橡胶轮胎充气后的自然鼓胀形态，没有做成生硬的直筒结构。轮辋部分采用的是辐板式结构，相比辐条式结构，辐板的冲压成型工艺更简单，结构强度更高，成本更低，适合量产民用车型，辐板上的开孔做了大小均匀的圆周阵列，这些开孔一方面是为了给制动系统散热留出气流通道，另一方面是减轻轮辋的整体重量，同时也方便安装时穿过螺栓对位，中心的大孔是轮毂轴承的安装位，周围的四个小孔对应车轮螺栓的固定位置，孔位的分度圆直径参考了常规小型乘用车的安装参数，和常见的四孔轮毂安装边界匹配。

　　安装边界方面，这套车轮的轴向安装面是轮辋内侧的贴合平面，这个平面的平面度要求在实际生产中需要控制在0.1mm以内，否则安装后会出现车轮跳动的问题，模型里还原了这个贴合面的平整特征，没有多余的凸起结构。轮胎的外径、轮辋的宽度都对应常规14寸轮辋的配套轮胎尺寸，轮辋的中心孔直径、螺栓孔的分布直径都和常规小型车的轮毂轴头匹配，不需要额外做转接法兰就能直接适配对应参数的车桥。很多建模新手做车轮的时候容易把轮辋和轮胎的配合面做的完全贴合，忽略实际轮胎充气后胎圈的挤压变形量，这套模型里特意在胎圈和轮辋的配合位置留了合理的过盈量特征，装配约束的时候可以模拟实际压装的过盈配合关系，而不是简单的重合约束。

　　从功能特性来看，轮胎的橡胶材质本身具备弹性，配合胎内的压缩空气可以过滤路面的细小颠簸，胎面的花纹块在干燥路面可以提供足够的抓地力，花纹沟在湿滑路面可以快速排走胎面和路面之间的水膜，避免出现水滑现象。轮辋的辐板结构采用等强度设计，靠近中心安装位的位置厚度稍大，靠近轮缘的位置厚度稍薄，在保证整体强度的前提下尽可能降低重量，减少簧下质量，提升车辆的悬挂响应性能。轮缘部分做了凸起的挡边结构，用来卡住轮胎的胎圈，防止车辆转向或者侧倾的时候轮胎从轮辋上脱落，这个挡边的高度也符合常规量产轮辋的标准，没有做过高或者过低的失真设计。

　　做这类基础部件建模的时候，最容易出现的问题就是忽略实际生产和装配的工艺细节，比如很多人会把辐板和轮辋的连接位置做成直角，实际生产中这个位置是有焊接圆角的，模型里还原了这个过渡圆角，避免应力集中的问题，也和实际的焊接工艺对应。另外轮胎的胎侧上没有做多余的标识字符，保留了基础的曲面形态，练习的时候可以根据自己的需求添加胎侧的规格标识、品牌标识等特征，自由度很高。对于需要做整车装配练习的从业者来说，这套车轮模型可以直接导入到整车装配体中，和转向节、制动盘、轮毂轴承等部件做配合，不需要做过多的特征修改，因为所有的安装边界都符合常规量产部件的尺寸逻辑，不会出现装配干涉的问题。

　　很多人觉得车轮结构简单，不需要花太多精力建模，但实际上行走部件的细节直接影响整车仿真的准确性，比如做运动仿真的时候，轮胎的外径直接影响车速的计算结果，轮辋的安装位置直接影响轮距的参数，胎面的花纹形态也会影响抓地力的仿真参数，这套模型的所有尺寸都参考量产部件的实际参数，没有做随意的缩放，用来做基础的运动仿真、装配练习完全够用，也可以作为自定义改装车轮的基础模型，在这个结构上修改辐板样式、轮胎花纹就能快速衍生出不同风格的车轮结构。
