巴哈赛车悬架A型控制臂结构设计

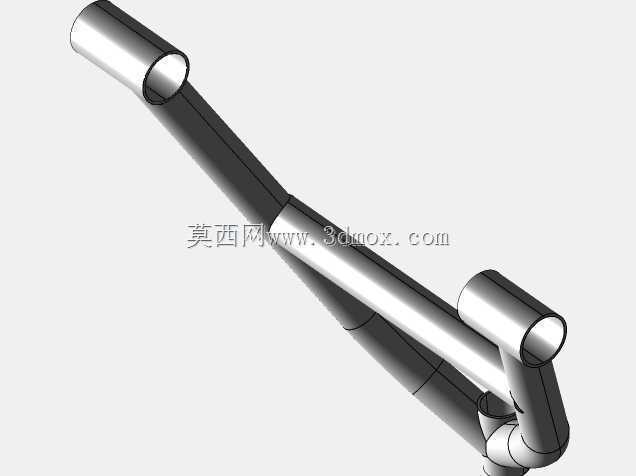

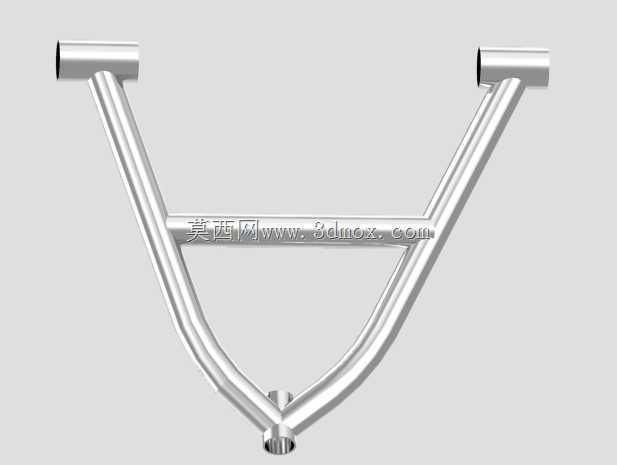

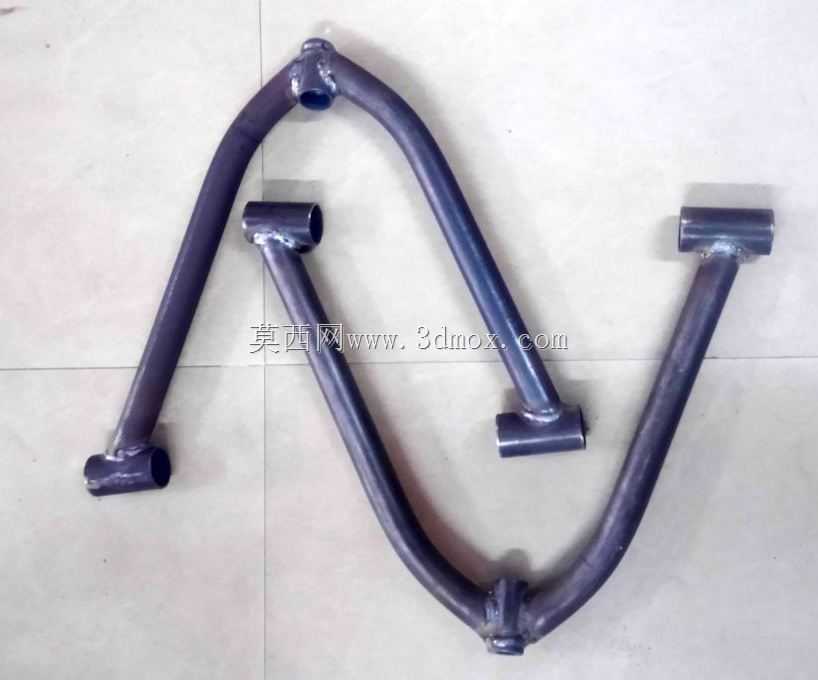

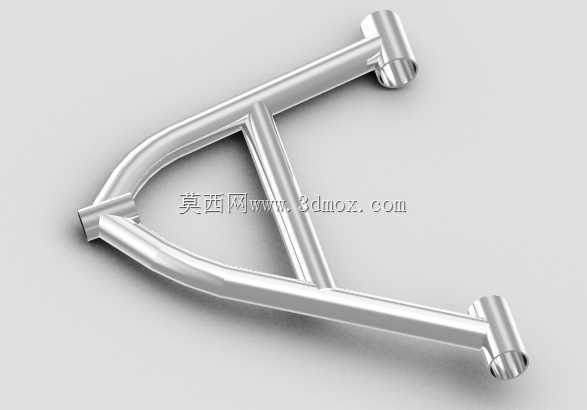

　　在越野赛事的底盘开发环节，悬架控制臂的结构合理性直接决定了整车在非铺装路面的抓地表现与操控极限，这款A型臂是巴哈越野赛车前悬架的核心导向承载部件，主要承担车轮与车架之间的力传递与运动约束作用。从实际赛场工况来看，巴哈赛车需要频繁面对飞跳落地、连续颠簸、侧倾过弯等极端载荷，A型臂的结构设计首先要满足运动学轨迹的约束要求，保证车轮在跳动过程中定位参数的变化量处于设计阈值内，避免出现轮胎异常磨损、转向回正力突变等问题。这款A型臂采用空间弯管焊接结构，主体承载段选用圆形无缝钢管弯折成型，相比冲压钣金结构，管件结构在同等重量下具备更高的抗扭与抗弯截面系数，能够更好地应对越野路面的多向冲击载荷。三个连接端分别设置了衬套安装座，

　　其中两个端点连接车架侧的安装支座，剩余一个端点连接转向节总成，安装点的位置坐标经过硬点优化，在保证悬架跳动行程满足赛事要求的前提下，尽可能降低了轮距变化量与主销参数的波动幅度。设计过程中首先通过运动学仿真确定了三个硬点的空间坐标，结合赛事规则对轮距、悬架行程的限制，调整弯管的弯折角度与走向，避开转向拉杆、减震器、刹车管路等周边部件的运动干涉区域，同时预留足够的安装操作空间，方便赛场维修时的拆装作业。管件的弯折半径根据管材直径与材质特性设定，避免弯折处出现管壁褶皱、截面变形导致的应力集中问题，焊接位置均设置在应力水平较低的区域，连接座与管件的焊接部位预留了足够的焊缝长度，保证连接强度满足飞跳落地时的冲击载荷要求。从安装边界来看，

　　车架侧的两个安装点间距经过匹配计算，保证控制臂摆动过程中不会与车架纵梁、防滚架下部结构发生剐蹭，转向节侧的安装座角度匹配转向节的安装面，保证球销或者衬套的安装角度处于合理工作范围，避免衬套出现异常偏磨。在实际使用场景中，这款A型臂配合螺旋弹簧与减震器组成的弹性元件，能够在车轮受到路面冲击时引导车轮按照设定轨迹跳动，将纵向制动力、侧向附着力、垂向冲击力有序传递到车架结构上，同时在车辆侧倾时配合横向稳定杆提供足够的侧倾刚度，减少车身侧倾幅度，提升过弯时的轮胎接地面积。结构设计上充分考虑了赛事维修的便捷性，所有安装座的尺寸均采用标准化设计，损坏后可以快速替换同规格部件，管件的走向避开了常规磕碰的易损区域，

　　在容易受到路面飞石撞击的部位还预留了安装防护板的固定点，能够进一步提升部件在恶劣赛道环境下的使用寿命。不同于民用车辆的冲压控制臂，这款焊接式A型臂在设计时优先考虑了轻量化与高强度的平衡，通过管材壁厚的差异化选择，在高应力区域选用稍厚的管材，低应力区域适当减薄壁厚，在保证整体强度满足冲击载荷要求的前提下尽可能降低簧下质量，提升悬架的响应速度，让车轮能够更紧密地贴合起伏的路面，减少飞跳后的落地弹跳幅度。
