深沟球滚珠轴承结构设计方案

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的旋转轴系定位，都能见到这类零件的实际应用。它的核心作用是为旋转轴提供径向支撑，同时可承受一定数值的双向轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低运转过程中的摩擦阻力与磨损速率，提升整套传动系统的运转效率与服役寿命。

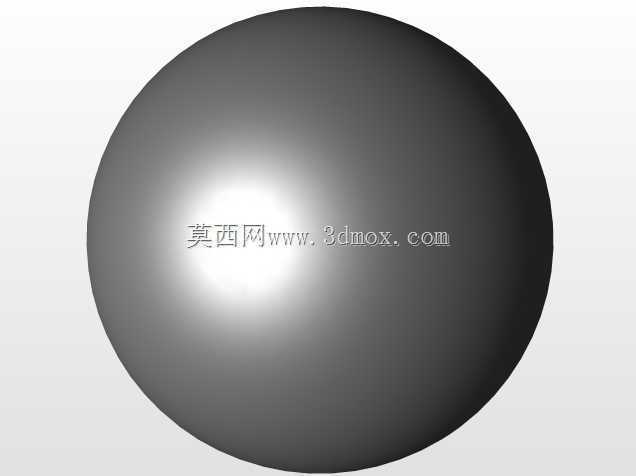

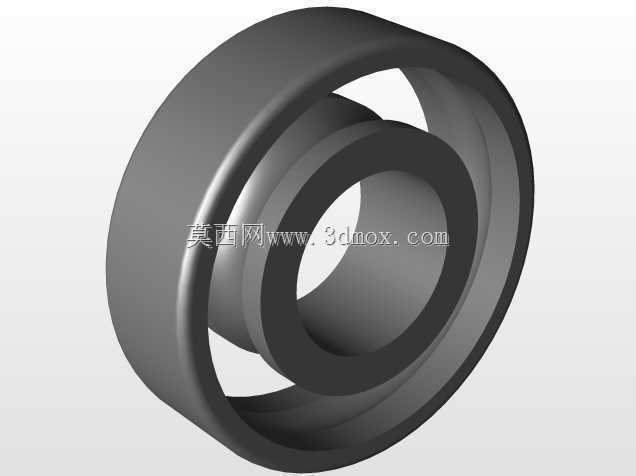

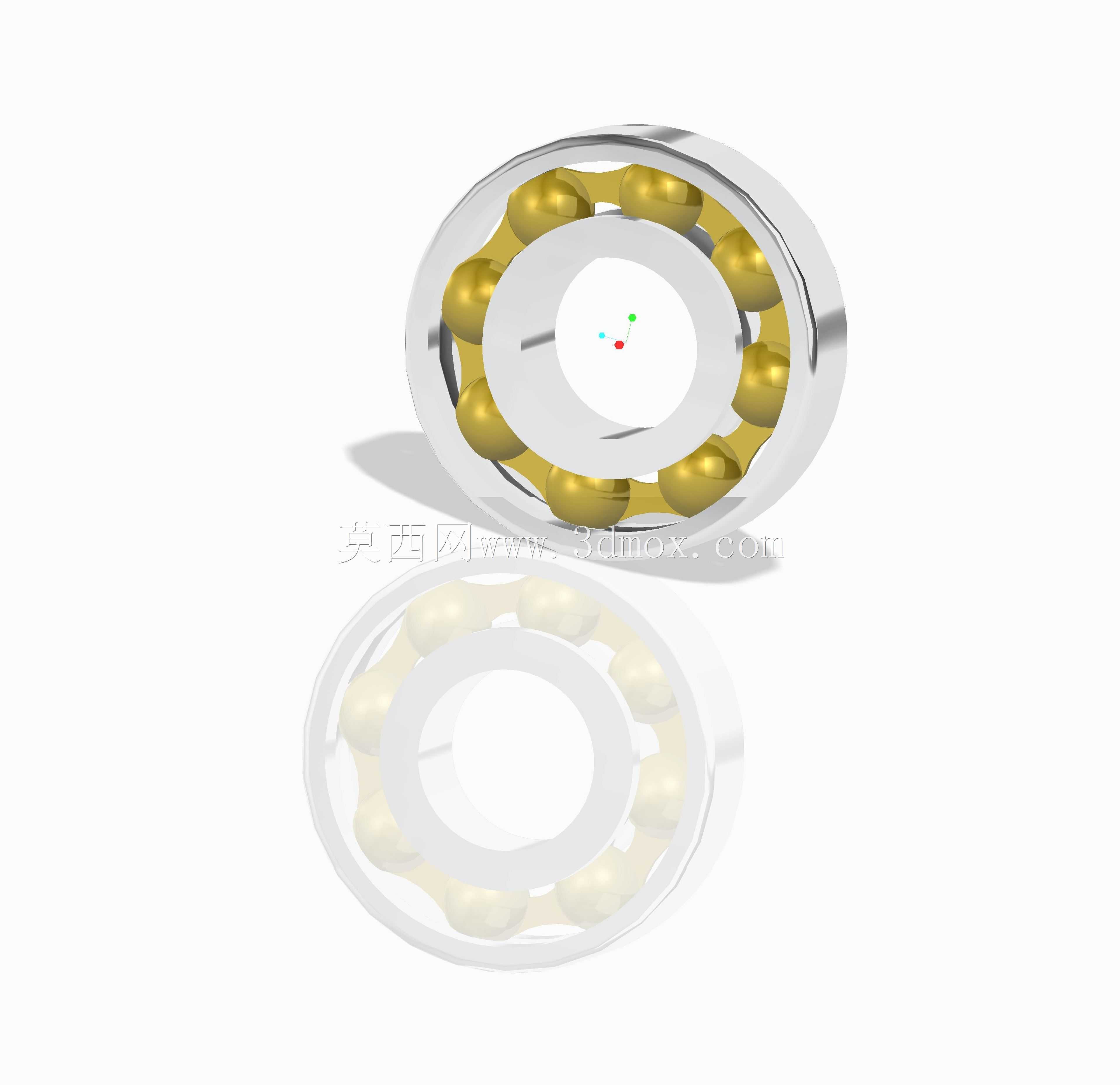

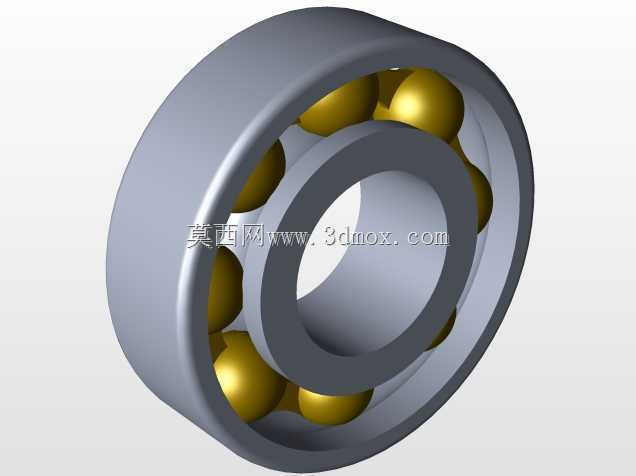

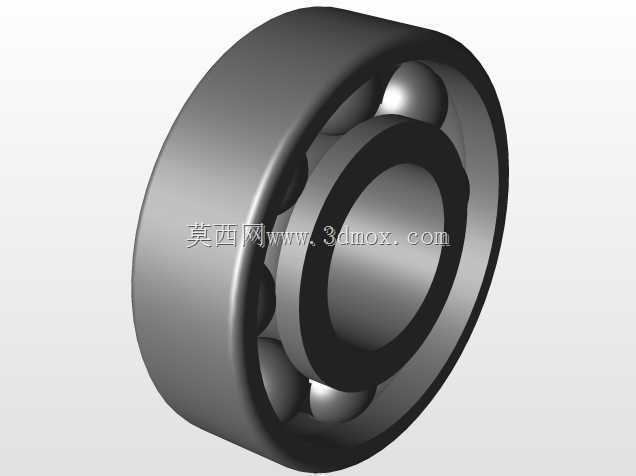

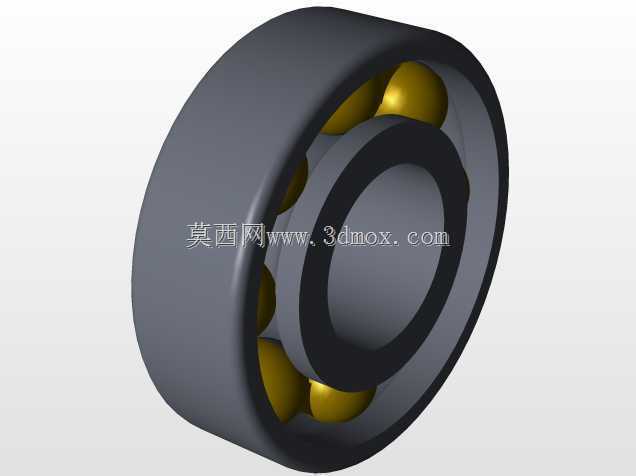

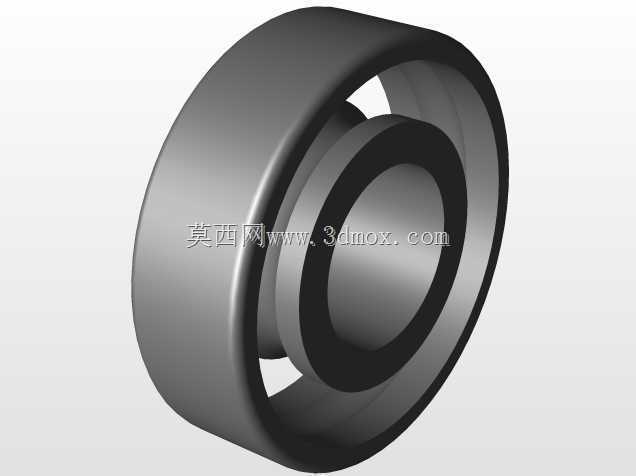

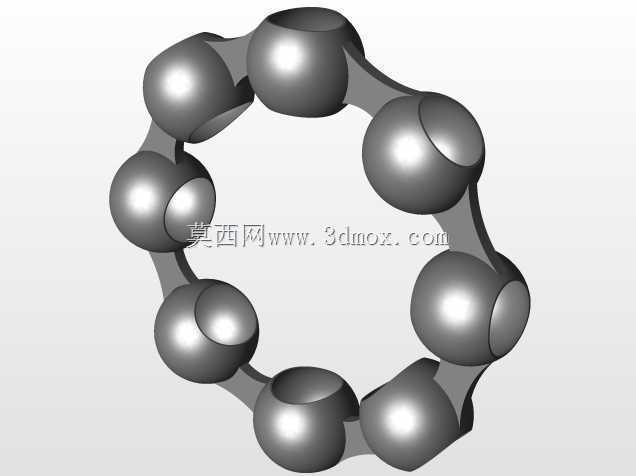

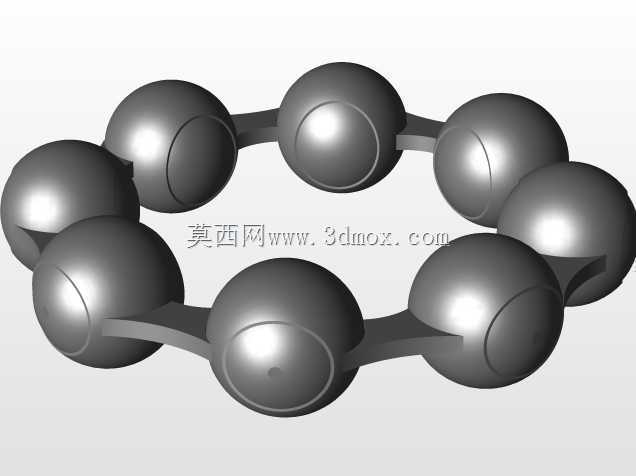

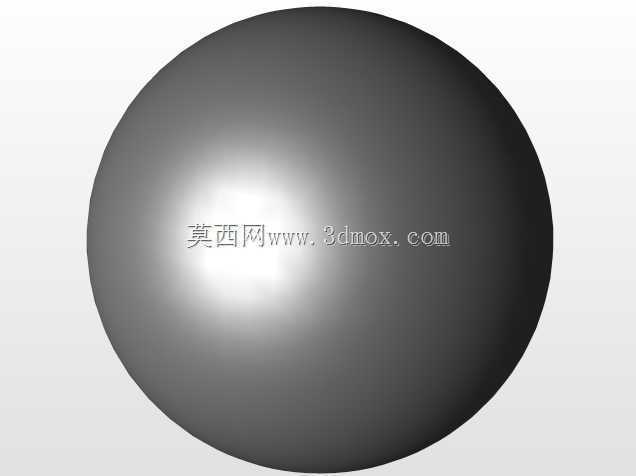

　　本次设计的深沟球结构滚珠轴承，整体采用经典的双滚道分体式结构，由内圈、外圈、球形滚动体、保持架四个核心部分组成。内圈与旋转轴采用过盈配合安装，内圈的内侧滚道为与滚动体曲率匹配的圆弧凹槽，运转时随轴同步转动；外圈与设备的轴承座孔采用过渡或间隙配合安装，外侧滚道与内圈滚道位置对应，为滚动体提供外侧的滚动约束路径；球形滚动体均匀排布在内外圈滚道形成的环形空腔内，是承担载荷传递的核心元件，运转时在滚道内做行星式滚动，将内外圈之间的相对运动摩擦转化为滚动摩擦；保持架采用兜孔式结构，将每颗滚动体均匀分隔在固定的周向位置，避免滚动体在运转过程中发生相互碰撞、堆叠或偏斜，保证所有滚动体受力均匀，同时可储存少量润滑脂，为滚动接触区域提供持续润滑。

　　设计过程中首先确定了轴承的径向承载能力边界，根据常规中小型传动设备的轴系载荷参数，匹配了对应直径的钢质滚动体，滚动体的直径与数量直接决定了轴承的额定动载荷与静载荷数值，在内外圈壁厚满足结构强度要求的前提下，尽可能排布更多数量的滚动体，可在不改变轴承整体安装尺寸的前提下提升承载能力。内外圈的滚道曲率半径设计略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既可以降低运转时的接触摩擦阻力，也能预留微量的调心余量，抵消轴系安装时的微小同轴度误差，避免出现卡滞或局部应力集中的问题。保持架的兜孔间隙控制在合理范围内，既要保证滚动体可在兜孔内自由转动，又要避免间隙过大导致滚动体出现轴向窜动，保持架的材质选用冲压钢片，兼顾结构强度与轻量化需求，高速运转时不会因为离心力出现过大的形变。

　　从安装边界来看，该轴承的内圈内径、外圈外径、整体宽度三个核心安装尺寸符合常规通用轴承的尺寸系列标准，可直接替换同规格的标准件使用，不需要对配套的轴径与轴承座孔进行额外修改。内圈的一侧设计有定位挡边，可与轴上的轴肩配合实现轴向定位，外圈的两侧端面为平面结构，可与轴承座的孔台肩、端盖配合完成轴向固定，安装时可采用热装或压装的方式将内圈装配到轴上，外圈可根据配合公差选择压装或间隙装配，装配过程中需要注意避免直接敲击滚动体或保持架，防止零件出现形变影响后续运转精度。

　　实际应用场景中，这类轴承可适配转速中等、载荷平稳的传动场合，比如中小型异步电机的输出轴支撑、带式输送机的托辊支撑、普通减速器的中间轴支撑、家用机电产品的旋转轴定位等场景。在润滑条件良好、安装同轴度符合要求的前提下，可实现长时间无故障运转，不需要频繁维护。设计时也考虑了不同工况的适配性，滚道的表面粗糙度要求达到Ra0.8以下，降低滚动接触时的摩擦损耗，滚动体与滚道的接触应力经过校核，在额定载荷范围内不会出现接触疲劳点蚀的问题，内外圈的材质选用高碳铬轴承钢，经过淬火回火处理后硬度达到HRC61-65，具备足够的耐磨性与接触疲劳强度，保持架经过表面去毛刺处理，不会在运转过程中刮蹭滚动体或滚道表面。

　　很多初级结构设计人员在选型这类轴承时，容易忽略安装时的配合公差选择，实际上如果内圈与轴的配合过松，运转时会出现内圈跑圈的问题，导致轴径与内圈内壁出现磨损，配合过紧则会导致内圈安装后出现胀形，滚道尺寸发生变化，滚动体的运转间隙变小，出现卡滞、温升过高的问题；外圈与轴承座孔的配合同理，需要根据轴承的载荷方向、载荷大小、运转转速选择对应的公差等级，才能保证轴承的性能正常发挥。另外在装配时需要保证润滑脂的填充量合理，一般填充量为轴承内部空腔的1/3到1/2即可，填充过多反而会导致运转时搅拌阻力过大，出现温升过高的问题，影响轴承的使用寿命。
