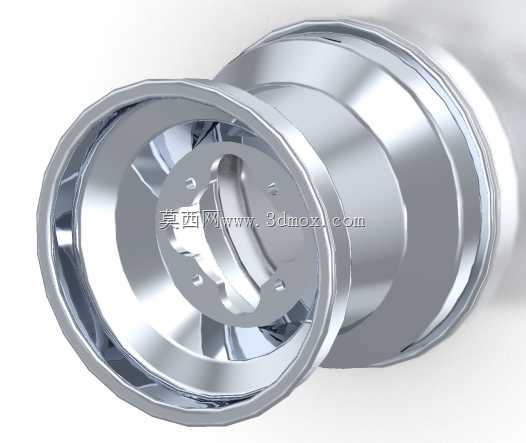

全地形车抛光铝合金轮辋结构设计

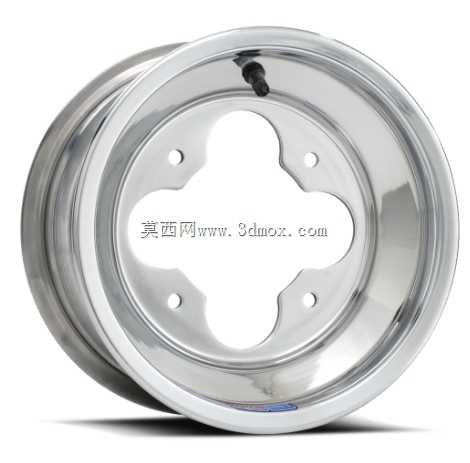

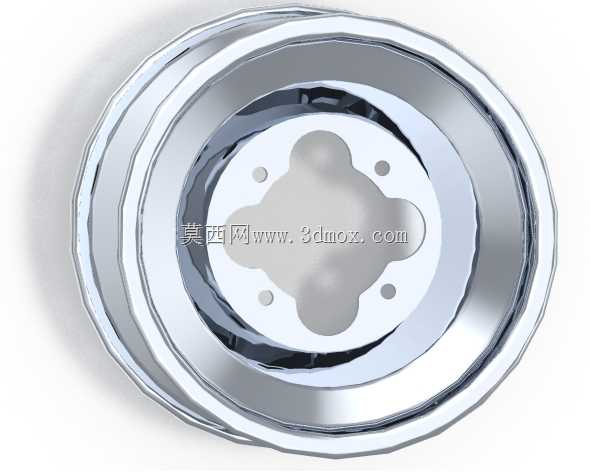

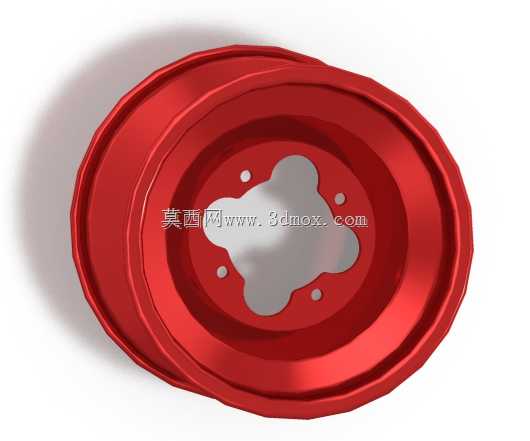

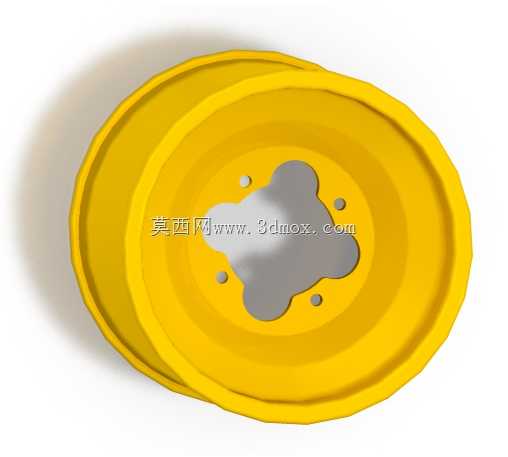

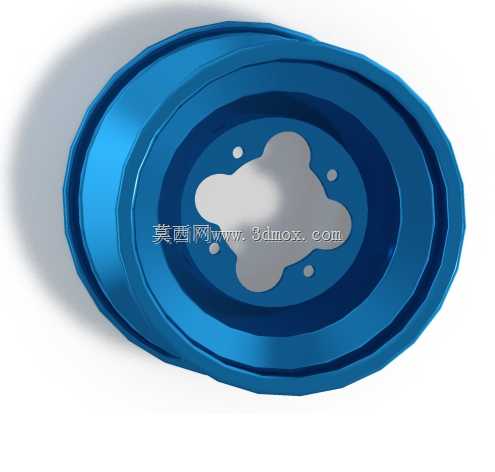

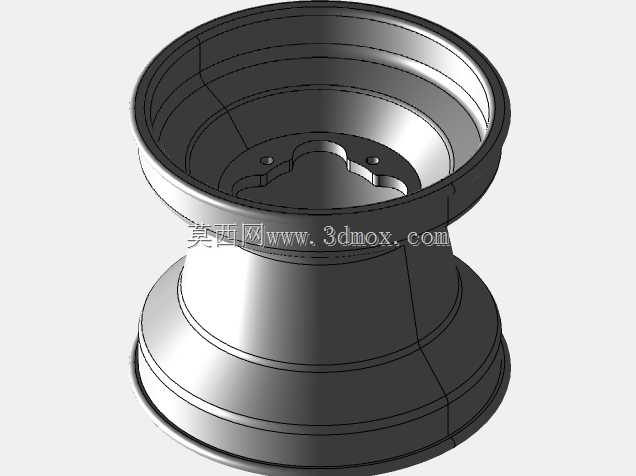

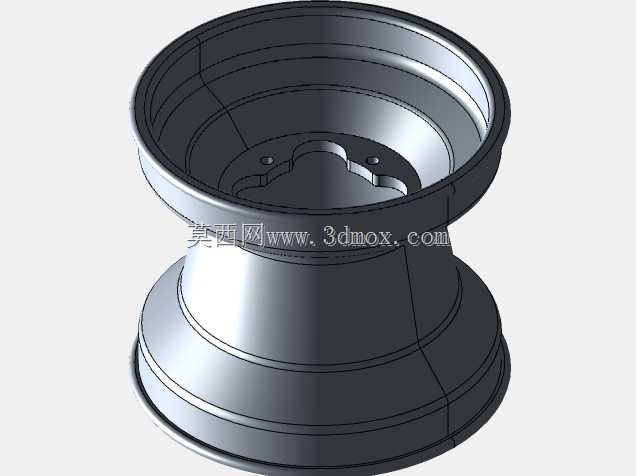

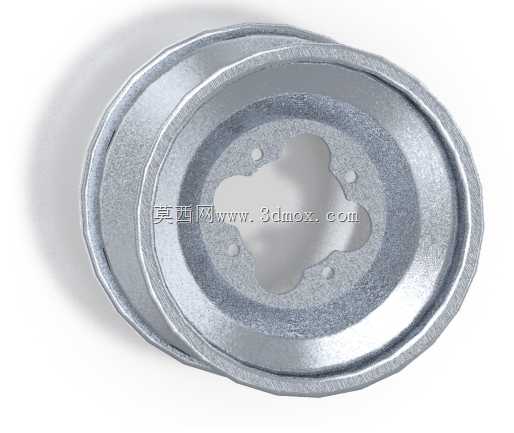

这款轮辋针对SAE巴哈越野赛事的全地形车使用场景开发，适配非铺装路面、泥泞路段、砂石坡道等复杂越野工况，核心作用是连接轮胎与车桥传动结构，承担车辆行驶过程中的垂向载荷、转向侧向力以及驱动/制动扭矩传递，同时为轮胎提供可靠的径向支撑，保证越野工况下轮胎与轮辋的配合密封性，避免低胎压越野时出现轮胎脱圈的故障。设计阶段优先考虑越野场景的轻量化需求，轮辋基体采用抛光铝合金材质加工，轮辋本体壁厚控制在0.125英寸，在保证结构强度满足赛事冲击要求的前提下，尽可能降低非簧载质量，提升整车悬架的响应速度，减少越野路面颠簸对车架的冲击传递。轮辋采用3+5的偏移量设计，这个参数是结合巴哈赛车的轮距要求、转向节安装空间以及悬架跳动边界反复校核确定的，偏移量的匹配直接影响车轮的转向回正力矩、轴承载荷分布以及轮胎的磨损均匀性，设计过程中通过三维建模完成了安装面与转向节配合的干涉检查，确认了悬架全行程跳动时轮辋与减震器、转向拉杆、制动卡钳之间留有足够的安全间隙，不会出现运动干涉。轮辋的安装孔位采用四孔对称布局，中心定位孔为异形花瓣式结构，相比常规圆形中心孔，这种结构在保证定位精度的同时，进一步去除了安装面的冗余材料，同时方便赛事过程中的快速拆装维护，气门嘴安装位置预留了标准的安装孔位，适配常规越野轮胎的充气嘴结构，安装后不会与周边的制动部件产生剐蹭。所有尺寸参数都经过装配边界的精确校核，轮辋的胎圈座角度、槽深尺寸都匹配对应规格的全地形越野轮胎，能够保证轮胎充气后胎圈与轮辋紧密贴合，在低胎压越野行驶时可以提供足够的抱紧力，同时轮辋的边缘做了圆滑过渡处理，避免应力集中导致的冲击开裂，抛光的表面处理也能提升铝合金材质的抗腐蚀能力，适应赛事中泥水、盐碱等恶劣环境的侵蚀。
