纤维增强复合材料压缩成型压模结构

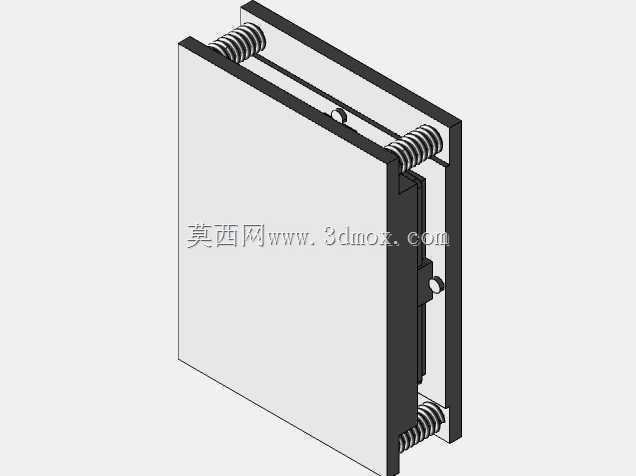

　　在复合材料制品研发与小批量试制环节，模压成型是获取高纤维体积含量、尺寸精度稳定板材试样的核心工艺路径，这套压模结构正是针对3mm厚度规格纤维增强复合板材的压制成型与性能测试场景开发，适配实验室材料配方验证、小批次试样制备的实际需求，无需复杂的配套辅机，仅需匹配通用压力加载设备即可完成作业。从结构布局来看，整套模具采用板式模架主体设计，上下模压板采用平直刚性结构，保证压制过程中压力均匀传递到模腔内部的复合材料铺层上，避免因压板挠曲导致的板材厚度不均、纤维取向偏移问题。模架侧边设置的导向组件采用弹簧复位式导柱结构，导柱沿模架侧边对称布置，合模过程中可自动校正上下模的对位精度，避免偏载导致的模腔边缘溢料不均、制品飞边过厚问题，

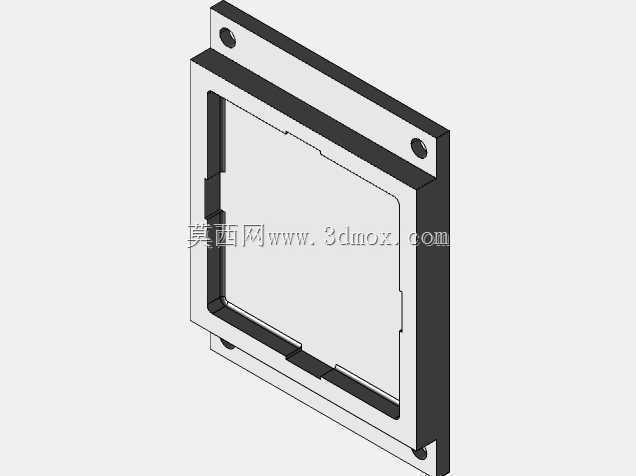

　　开模时弹簧可提供稳定的复位弹力，无需额外设置开模顶出机构即可实现上下模的自动分离，简化操作流程。模腔区域设置有限位挡边，可精准控制压制后板材的最终厚度为3mm，压制过程中多余的树脂可沿挡边预留的排气溢料槽排出，避免制品内部出现气泡、贫胶或富胶缺陷。模具侧边设置的吊装与固定接口，可直接适配常规液压压力机的工作台安装接口，安装时仅需将下模底板固定在压力机工作台面，上模连接板与压力机滑块连接即可完成装配，无需额外加工定制连接法兰，适配多数实验室及车间通用加载设备的安装边界。从设计逻辑上，这套模具没有采用复杂的热流道、自动顶出等量产模具结构，核心是兼顾成型功能与操作便捷性，针对材料测试场景下频繁换料、小批量多批次压制的需求，

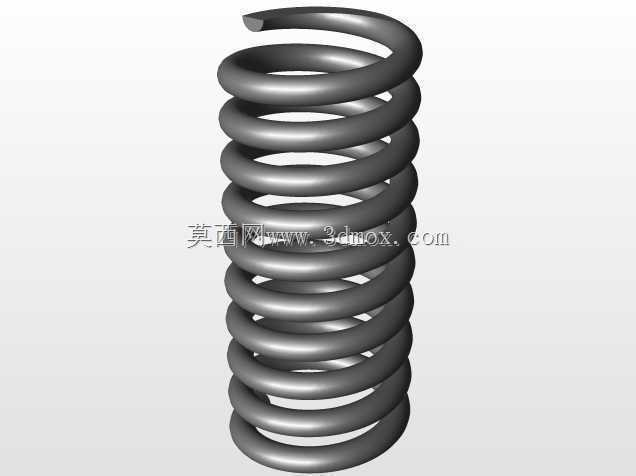

　　模腔表面做了高光洁度处理，压制完成后制品可轻松脱模，不会出现粘模问题，减少每次压制后的清模工作量。导向弹簧的参数经过匹配，合模过程中弹簧的压缩行程与模腔闭合行程完全对应，不会出现弹簧过压缩失效或者复位力不足的问题，长期反复使用也能保持稳定的导向精度。在实际使用过程中，操作人员只需将预浸料或者纤维预成型体按照铺层要求放入模腔区域，启动压力机加载到设定压力，保压固化完成后卸压，上下模在弹簧作用下自动分开，即可取出成型完成的3mm厚复合板材，直接用于后续的拉伸、弯曲、冲击等力学性能测试，也可用于小尺寸复合材料平板件的直接生产。整套模具的外形尺寸紧凑，占用工作台面空间小，不需要大型压力机即可作业，对于材料研发实验室、

　　小型复合材料制品加工场景的适配性极强。结构上没有易损的复杂零部件，日常维护仅需定期清理模腔表面残留的树脂、检查导柱的润滑状态即可，维护成本极低。模架主体采用刚性钢板焊接后整体加工的工艺，长期承受压制载荷也不会出现结构变形，可保证长期使用后的制品厚度精度稳定。不同于量产用大型复合材料压机的配套模具，这套结构更聚焦于小尺寸平板类复合材料试样的制备需求，去掉了所有非必要的功能结构，把核心的合模导向、厚度控制、均匀施压、便捷脱模功能做了针对性优化，在满足成型工艺要求的前提下，尽可能降低了模具本身的制造成本与使用门槛，即使是没有大型模压设备的小型研发团队，搭配小型手动压力机也能完成合格复合板材的制备。在成型精度控制方面，模腔的厚度公差控制在±0.05mm范围内，压制完成的板材无需后续铣削加工即可直接用于性能测试，减少了试样制备的后续工序，提升材料测试的效率。侧边的导柱结构除了导向对位之外，还可以承受压制过程中可能出现的侧向力，避免上下模错位导致的板材尺寸超差，即使铺层放置时存在小幅偏移，合模过程中导向结构也能保证模腔精准闭合，不会出现啃模、卡模的问题。溢料槽的尺寸设计经过匹配，既可以顺利排出模腔内多余的空气与树脂，又不会导致过多树脂流出造成制品纤维含量不足，保证成型后的板材纤维体积含量稳定在设计区间内，测试获得的材料性能数据离散度更低，更能反映材料本身的真实性能。
