冲浪喷射动力装置射流叶轮结构

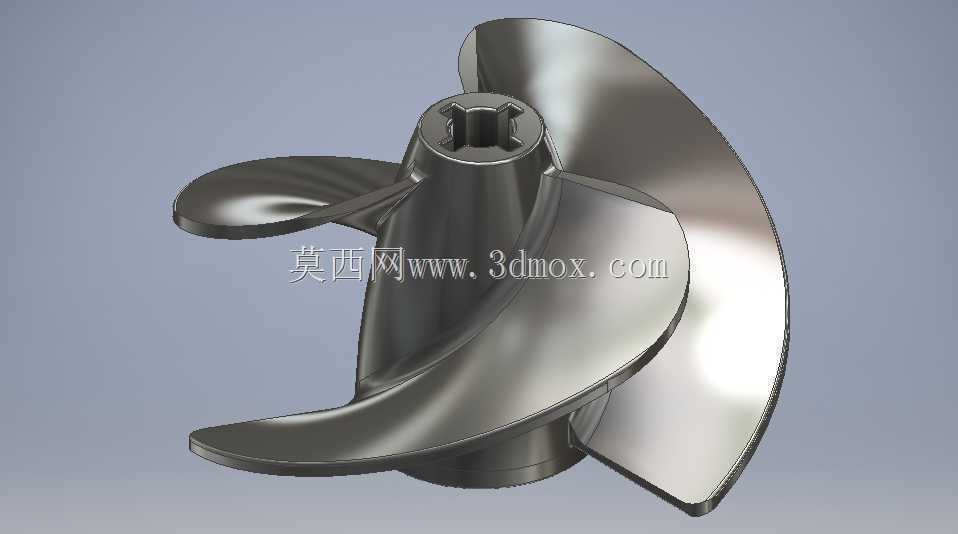

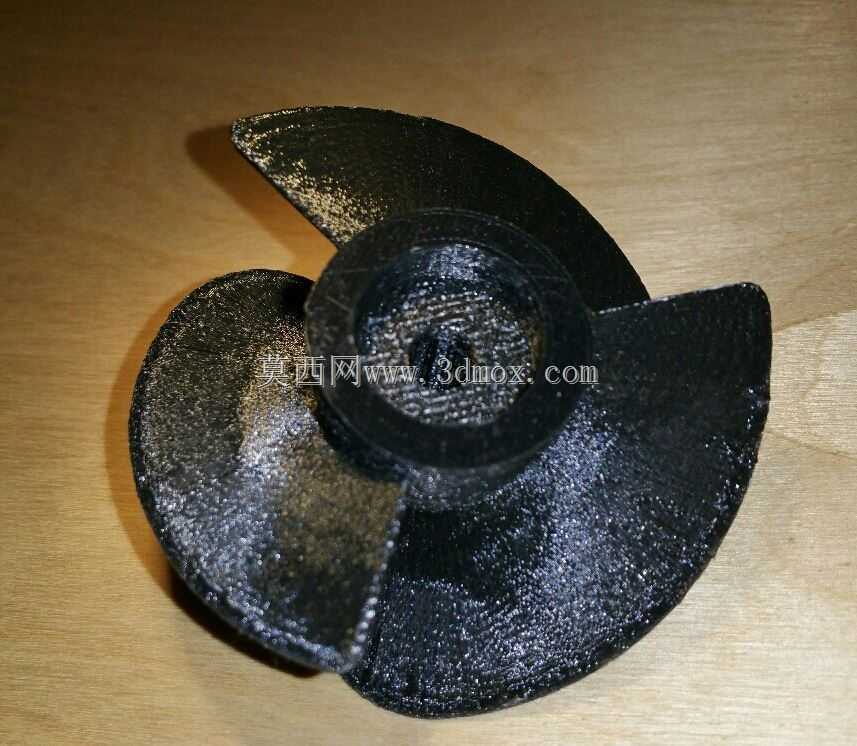

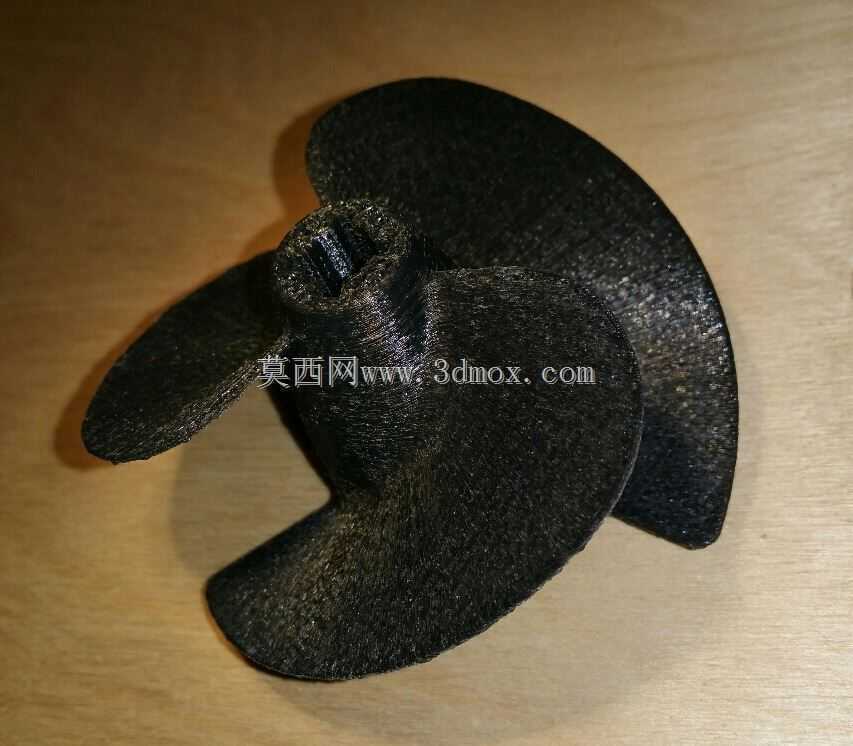

　　这款射流叶轮主要适配小型水上冲浪动力设备、单人喷射滑水板以及轻型水上运动载具的喷泵推进系统，作为喷泵核心的做功部件，其核心作用是将发动机输出的旋转机械能转化为水流的压能与动能，通过高速喷射的水流反作用力推动载具行进，相比传统外置螺旋桨，射流叶轮内置在喷泵流道内，不会外露缠绕水中杂物，也能避免对使用者造成磕碰伤害，更适合近岸浅水环境的水上运动场景使用。从结构设计逻辑来看，这款叶轮采用大后掠三元扭曲叶片构型，叶片数量为3片，这种叶片数量的选择平衡了推进效率与流道通过性，既可以在高转速工况下保证足够的水流输出流量，也能让水中裹挟的细小沙粒、水草碎屑顺利通过流道，减少卡滞风险。叶片的型线设计完全匹配喷泵的导叶体与进水道型线，

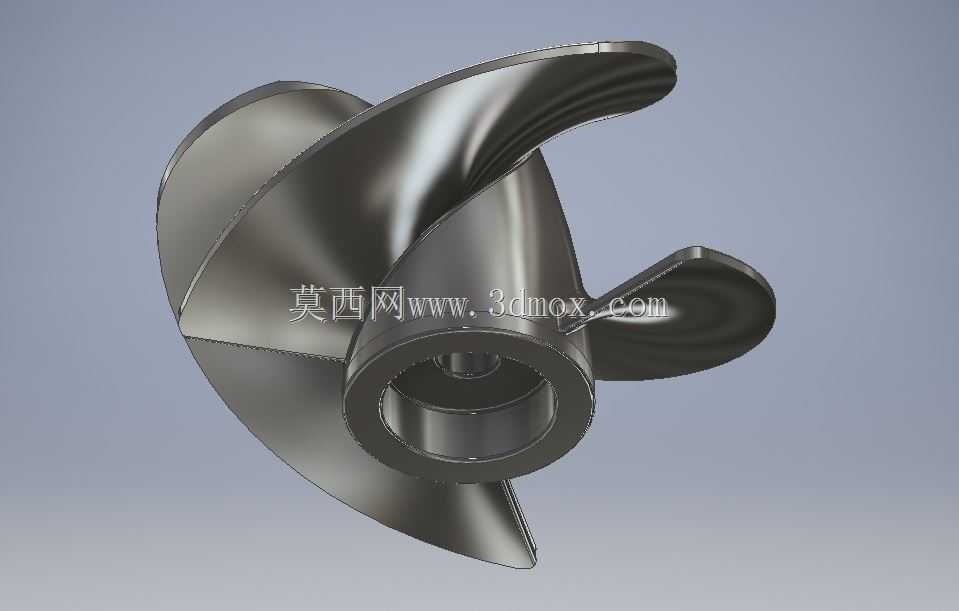

　　从轮毂处到轮缘位置的叶片安装角呈渐变过渡，轮毂侧的叶片安装角更大，保证根部足够的结构强度，轮缘侧的安装角更小，适配外圈更高的线速度，减少叶顶间隙的水流泄漏损失，整体叶型经过水力优化，在额定转速下可以让流道内的水流保持均匀的轴向出流，降低紊流带来的能量损耗与运行振动。安装边界方面，叶轮中心为带键槽的锥孔配合结构，与喷泵的传动轴采用锥面定位加平键传递扭矩，端面通过锁紧螺母实现轴向固定，这种配合方式可以保证高转速下的同轴度，减少运转时的偏摆振动，叶轮的轮缘直径与喷泵的叶轮室内径保持极小的设计间隙，既避免叶轮转动时与泵壳发生刮蹭，又能尽可能减少叶顶间隙的回流损失，轮毂的轴向长度匹配喷泵内的轴承座安装位置，

　　装配后叶轮的进水侧端面与进水道的出水端面平滑衔接，避免出现台阶造成的局部流阻增大。在实际使用场景中，这类射流叶轮需要在含沙量较高的近岸水域工作，因此叶片的前缘做了圆弧钝化处理，避免水中硬质颗粒高速冲击造成叶片前缘缺口损伤，叶片表面的顺滑度直接影响推进效率，建模过程中所有叶片与轮毂的衔接位置都做了光滑圆角过渡，避免局部应力集中，同时减少水流在衔接位置的脱流现象。不同于普通船用螺旋桨的敞水工作环境，这款叶轮完全工作在喷泵的封闭流道内，设计时不需要考虑敞水工况下的盘面比适配问题，而是更侧重流道内的水流匹配，叶片的扭曲规律完全按照流道内不同半径位置的水流速度三角形设计，保证每个截面的水流攻角都处于高效区间，

　　在常用的巡航转速下不会出现叶表空化，既减少了空化带来的叶片剥蚀损伤，也能降低运行时的空化噪音，提升使用体验。从结构强度角度考虑，叶片与轮毂为一体化结构，轮毂中心的通孔做了加厚处理，承受键槽传递的扭矩时不会出现轮毂开裂问题，叶片的厚度从根部到轮缘逐渐减薄，在保证结构强度的前提下尽可能降低叶片自身的转动惯量，让动力响应更加灵敏，适配冲浪运动中频繁加减速的操作需求。装配时需要保证叶轮与传动轴的同轴度误差在允许范围内，否则高转速下会出现振动过大，损坏喷泵内的轴承与密封件，叶轮的出水侧端面与后续导叶体的进水端面保持设计轴向间隙，间隙过大会增加水流回流损失，间隙过小则可能在轴系窜动时发生动静部件刮碰。
