RC10遥控模型车金属悬架摇臂结构件

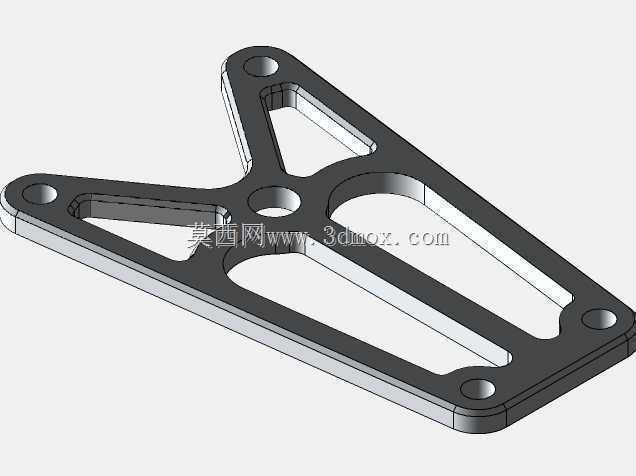

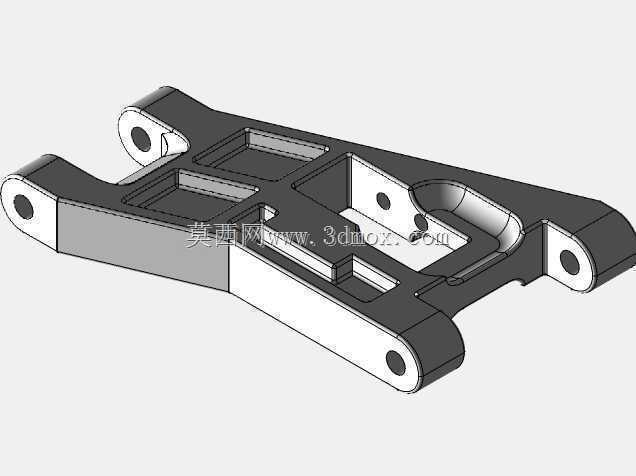

　　该零件作为遥控模型车底盘行走系统的核心受力构件，主要承担车轮与车架之间的载荷传递、运动导向功能，在模型车高速行驶、飞跃落地、转向侧倾等工况下，需要同时承受纵向冲击载荷、侧向支撑力以及制动带来的扭转力矩，是决定模型车行走稳定性与抗冲击能力的关键部件。从结构设计来看，整体采用框架式镂空构型，在保证结构刚度的前提下尽可能去除非受力区域的材料，既降低了零件自身重量，减少悬挂系统的非簧载质量，提升车轮贴地性能，也能在冲击发生时通过框架的微小形变吸收部分冲击能量，避免应力集中导致的断裂失效。零件两端的同轴销孔为核心安装定位基准，孔位加工精度直接决定摇臂转动的顺畅度与旷量大小，设计时孔位周边做了局部加厚处理，同时设置沉台结构用于镶嵌耐磨衬套，

　　减少销轴转动过程中的磨损，延长零件使用寿命。中部的多组镂空筋条按照载荷传递路径排布，主受力筋沿摇臂纵向贯穿，连接两端安装孔位，侧向辅助筋则形成三角稳定结构，抵抗转向过程中的侧向形变，筋条厚度根据受力仿真结果做差异化设置，高应力区域筋厚更大，低载荷区域适当减薄，实现强度与重量的最优平衡。零件上的多个凸台与预留孔位用于安装避震器、转向拉杆、防倾杆连杆等附属部件，孔位的相对位置精度严格匹配整车底盘的几何参数，保证安装后悬挂运动过程中不会出现运动干涉，避震器的安装角度经过运动学校核，确保车轮上下跳动时避震压缩行程与阻尼特性符合设计预期，不会出现行程卡顿或阻尼突变的问题。从安装边界来看，零件内侧的安装面与车架固定座贴合，通过销轴实现铰接，

　　外侧安装孔位连接轮组固定座，整体安装后摇臂的摆动行程被限制在设计范围内，上下极限位置均预留足够的缓冲间隙，避免大冲击行程下零件与车架、轮组发生硬碰撞。在实际应用场景中，这类金属摇臂多用于1/10比例的电动或油动遥控越野模型车，相比原厂塑料材质摇臂，金属结构的抗冲击强度更高，在飞跃落差、高速过弯压弯、碰撞障碍物等极端工况下不易出现断裂或形变，同时零件的加工精度更高，铰接位置的旷量更小，能更精准地传递转向动作与避震反馈，提升操控的精准度。设计过程中需要重点关注铰接孔的同轴度、筋条的应力分布、安装位的空间避让三个核心维度，同轴度偏差会导致摇臂转动卡滞，增加行驶阻力甚至出现卡死问题；筋条排布不合理会导致局部应力集中，

　　在反复冲击下出现疲劳断裂；安装位空间不足则会导致附属部件无法装配，或者运动过程中出现剐蹭干涉。此外，零件的表面处理也需要考虑使用场景的需求，硬质阳极氧化处理既能提升表面硬度，耐磨抗刮，也能形成绝缘层避免金属部件之间的电化学腐蚀，同时不同的表面色泽也能满足模型外观改装的个性化需求。在三维建模过程中，需要先明确整车悬挂的几何硬点参数，确定两端销孔的中心距、安装面的相对角度、各附属部件安装孔的坐标位置，再通过草图绘制主体轮廓，拉伸生成基础实体后，通过切除命令完成镂空结构的构建，最后对所有锐边做圆角过渡处理，减少应力集中点，建模完成后还需要通过运动仿真模拟车轮全行程跳动过程，校验各部件之间的间隙是否符合要求，通过有限元分析校核最大冲击载荷下的零件应力与形变，确保结构强度满足使用要求。
