诺顿变速箱锁环专用拆装工装

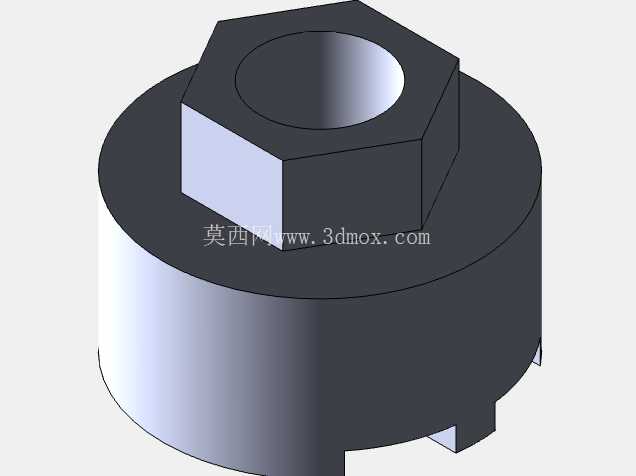

　　在商用车与乘用车辆的变速箱维保作业场景中，诺顿系列变速箱的锁环拆装一直是一线维修人员的操作难点，锁环作为变速箱换挡机构的核心限位部件，安装时需要精准对位并施加均匀的轴向压装力，拆卸时也需要避免敲击造成的锁环变形、轴端花键损伤问题，这款专用锁环工具正是针对该类作业痛点开发的配套工装。从结构设计来看，工具上部采用标准外六角受力端，可直接适配常规套筒、扭力扳手等通用维保工具，不需要额外配备专属操作手柄，能适配维修车间现有工具体系，减少工具采购与管理成本；下部圆柱主体的外径与锁环安装位的轴肩内径做了公差匹配，作业时可直接套入轴端，底部的卡槽结构刚好卡入锁环的拆卸缺口或压装受力边，避免受力点偏移导致的锁环翘曲、局部应力集中问题。

　　设计过程中重点考量了作业时的安装边界，工具下部圆柱段的长度刚好覆盖锁环压装的行程距离，不会因为工装过长干涉变速箱周边的同步器、换挡拨叉等相邻部件，也不会因为长度不足导致压装不到位、锁环卡滞的问题；上部六角端的对边尺寸选用常规维保场景最通用的24mm规格，不管是使用活动扳手还是固定套筒都能可靠夹持，不会出现打滑磨损边角的情况。实际作业时，拆卸锁环可将工具底部卡槽卡入锁环开口，转动六角端即可带动锁环顺着轴端花键槽平稳退出，不需要使用撬棍敲击，能有效避免轴端表面被敲出毛刺、锁环断裂残留在箱体内的问题；安装新锁环时，可将工具平放在锁环端面，通过扭力扳手均匀施加轴向压力，让锁环平稳卡入轴用挡圈槽内，保证锁环整个圆周完全入槽，

　　不会出现局部翘起导致的换挡脱挡、机构卡滞故障。不同于通用拆装工具的泛用性设计，这款工装的所有配合尺寸都针对诺顿变速箱锁环的安装参数做了适配，作业时不需要反复调整对位，单人即可完成锁环的拆装操作，相比传统敲撬作业方式，能将单台变速箱锁环更换的作业时间缩短六成以上，同时大幅降低拆装过程中零部件的损伤概率，减少因维修操作不当导致的二次返修问题。工装整体采用一体式结构设计，没有多余的活动连接部件，长期使用不会出现连接松动、部件脱落的问题，适合维修车间高频次的作业场景，日常存放也不需要特殊的养护，使用后擦拭干净即可归入常规工具柜管理。
