长柄金属线框漏勺结构三维数模

　　这款线框式长柄捞具的三维结构，核心围绕餐饮后厨的高温作业场景做适配，日常在面馆、麻辣烫档口、油炸食品加工摊位的使用频次极高，主要用来从沸水、高温油汤中快速捞取面食、炸物、焯水食材，依靠线框之间的均匀间隙实现固液快速分离，避免捞取过程中携带过多汤汁或热油，降低操作人员被飞溅高温液体烫伤的风险。

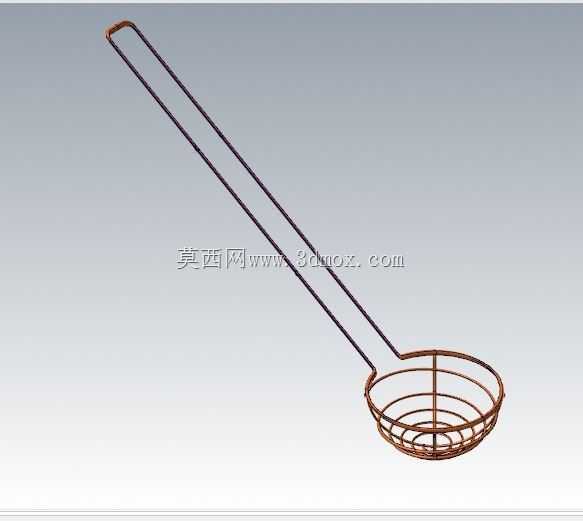

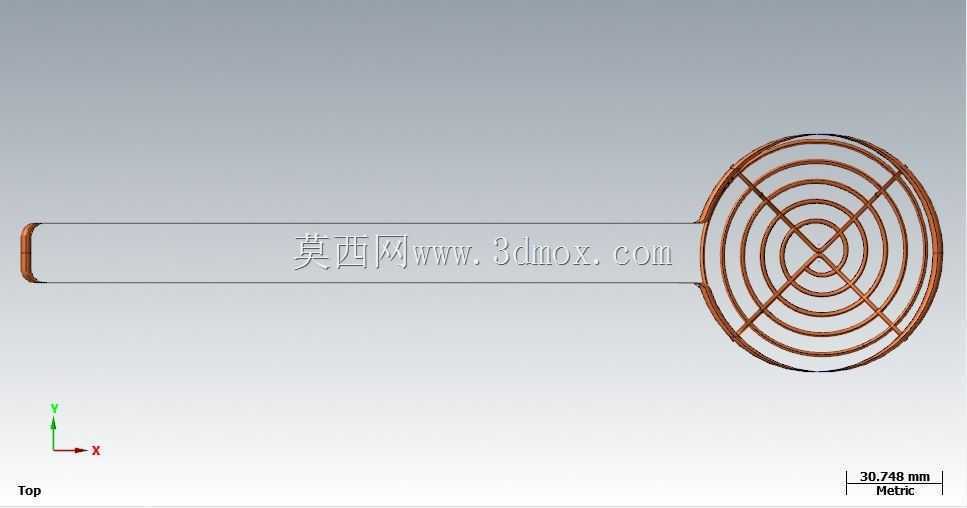

　　从结构设计逻辑来看，整体采用一体式金属线材弯折成型的思路，没有额外的焊接拼接点位，能减少长期接触高温、高湿、高油污环境下的锈蚀、开焊失效概率。勺头部分采用同心圆环搭配径向支撑筋的排布方式，最外圈圆环作为勺头的承力边界，内部径向筋条均匀分布，每段筋条的间距控制在3mm左右，既能保证细小的食材碎渣不会从间隙漏出，又能让汤汁、热油快速沥净，不会在勺头内积存。勺头的深度设计为45mm，开口直径120mm，单次捞取的食材量刚好适配常规面碗的盛装容量，不会因为勺头过深导致食材倾倒困难，也不会因为容量过小增加操作人员的重复捞取动作。

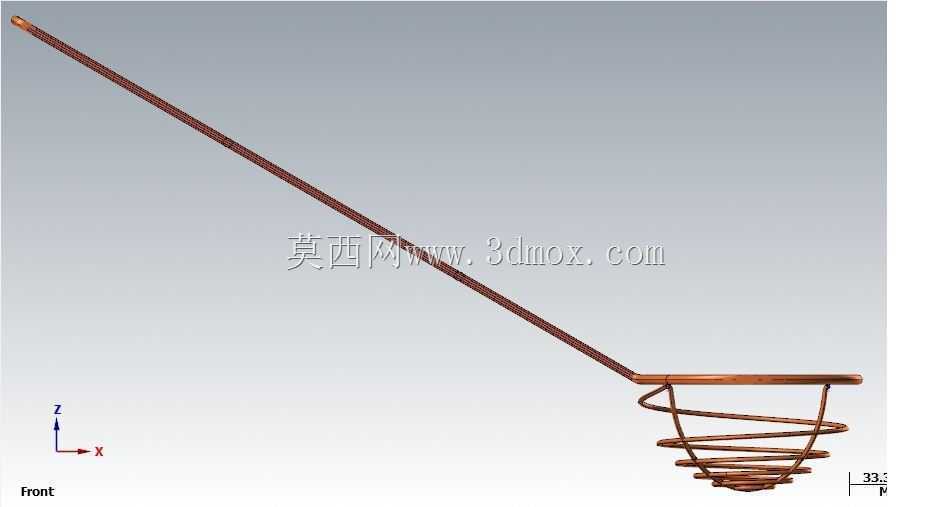

　　长柄部分采用双股平行线材弯折成型，从勺头边缘向上延伸总长度为350mm，这个长度刚好能让操作人员的手部保持在高温容器的外侧安全距离之外，双股线材的结构相比单股柄抗扭强度提升40%以上，捞取较重食材时不会出现柄部弯折变形的问题。柄部的最上端做了U型弯折的挂孔结构，不用时可以直接挂在厨房墙面的挂钩上，沥干表面残留的水分，避免平放在台面上积存油污，也能节省后厨的操作台面空间。

　　建模过程中需要重点关注线材弯折处的圆角过渡处理，所有弯折位置的圆角半径都控制在2倍线材直径以上，避免弯折处出现应力集中，在长期反复受力的情况下出现金属疲劳断裂的问题。勺头与长柄的衔接位置采用线材连续弯折的过渡结构，没有额外的铆接或焊接点位，整个零件从一根连续的金属线材弯折成型，生产时只需要一台数控弯线机就能完成全部加工工序，不需要后续的拼接、打磨工序，能大幅降低批量生产的加工成本。

　　实际使用场景中，这款捞具可以适配直径300mm到500mm的汤桶、炸炉使用，长柄的长度不会因为桶身过高导致操作人员探身操作，勺头的圆弧底部可以完全贴合汤桶的弧形底面，捞取桶底沉积的食材时不会出现卡滞、残留的问题。线框结构的镂空设计相比实心冲压漏勺重量减轻60%以上，操作人员长时间重复捞取动作时手腕的负荷更小，能有效降低长期重复操作带来的职业劳损。

　　从安装边界的适配性来看，这款捞具不需要额外的固定安装结构，属于手持操作的通用厨具，挂放时只需要直径小于10mm的挂钩就能稳定悬挂，勺头的最大外径120mm，可以轻松放入常规的厨具收纳桶、消毒柜层架中，不需要预留额外的特殊收纳空间。线材的直径选用2.5mm的食品级不锈钢线材，兼顾结构强度与导热性能，高温使用后柄部的温度不会快速传导到手持位置，不需要额外加装防烫胶套，也避免了胶套长期接触高温油污出现老化脱落的问题。

　　结构验证阶段需要重点校核勺头满载食材时的整体变形量，当勺头承载1kg重量的食材时，柄部的最大挠度不超过5mm，保证捞取过程中不会因为柄部过软出现食材倾洒的问题。线框之间的连接位置在弯折成型后做轻微的压合处理，保证相邻线材之间没有相对窜动，长期使用不会出现线框变形、间隙变大的情况，避免捞取细小食材时出现漏料的问题。整体结构没有卫生死角，线框之间的间隙足够清洁刷深入，清洗时可以快速冲净缝隙中残留的食物残渣，符合餐饮行业的食品卫生安全要求。
