比萨格拉结构工业铰链三维设计

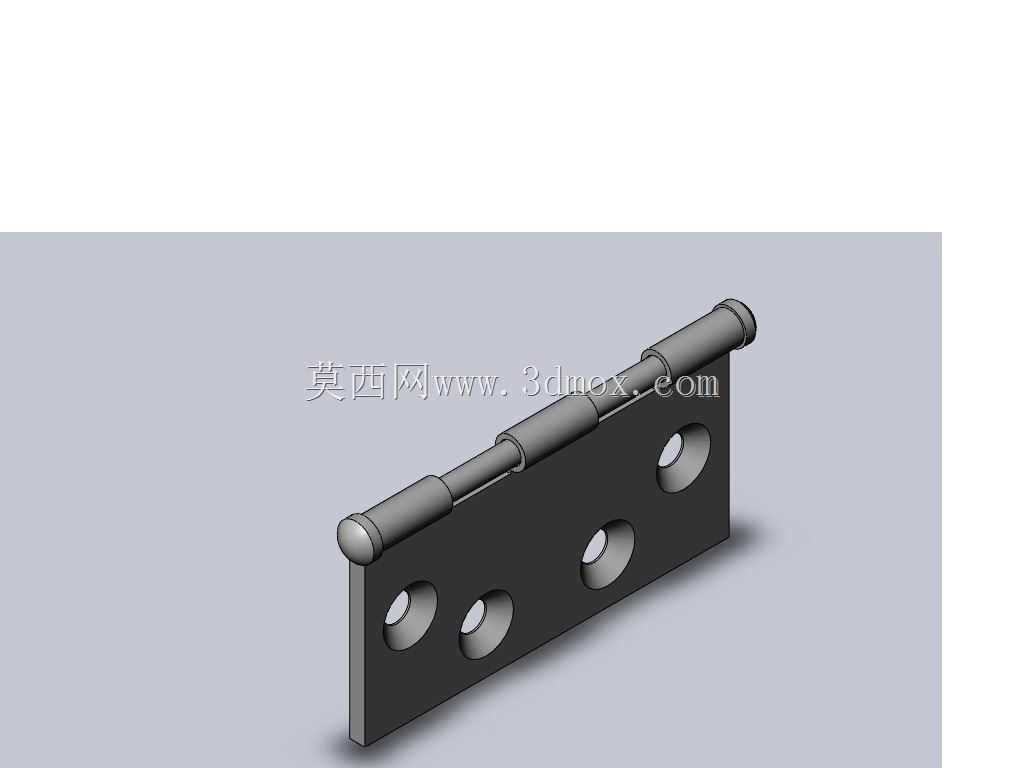

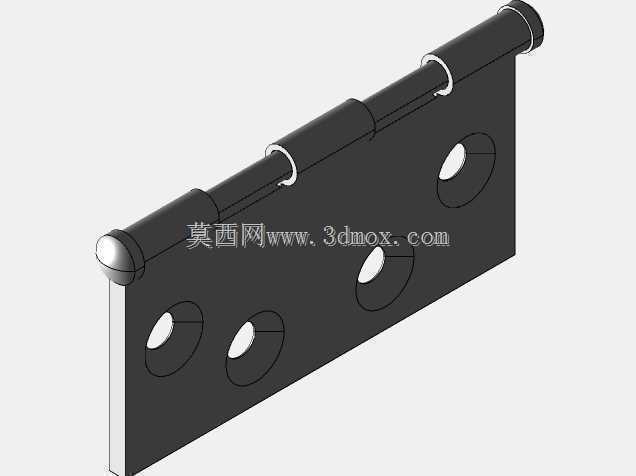

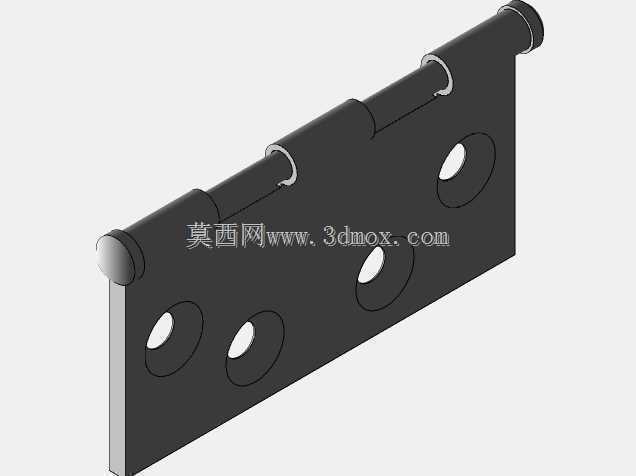

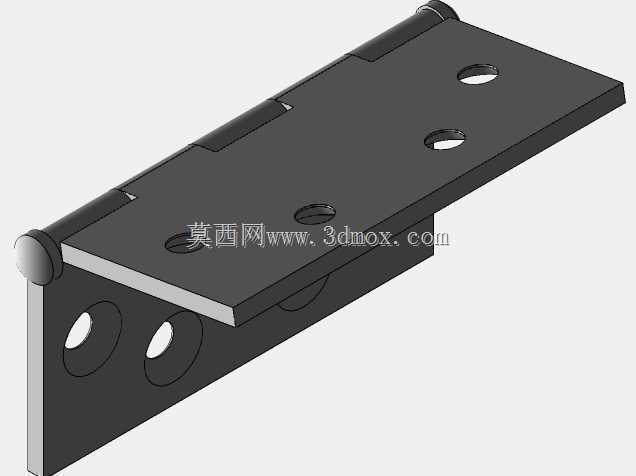

　　做设备结构设计这么多年，铰链这类看似不起眼的小零件，往往是决定整套设备开合可靠性、维护便捷性的核心细节，很多刚入行的工程师容易在选型时只看承重参数，忽略安装边界、转动间隙、配合公差的匹配，最后现场调试时才发现门体下垂、开合卡滞、密封失效这类问题，返工成本极高。这款比萨格拉结构的铰链，从结构形式来看属于平板式重载铰接件，主体采用单页板配三段同轴筒状铰套的结构，和常见的双页对称合页不同，这种单页固定的形式更适配需要单侧预埋、或者设备框架与门板存在厚度差的安装场景，比如工业机柜的侧门、钣金设备的检修盖板、自动化线体的防护围挡门，都能用到这类结构。

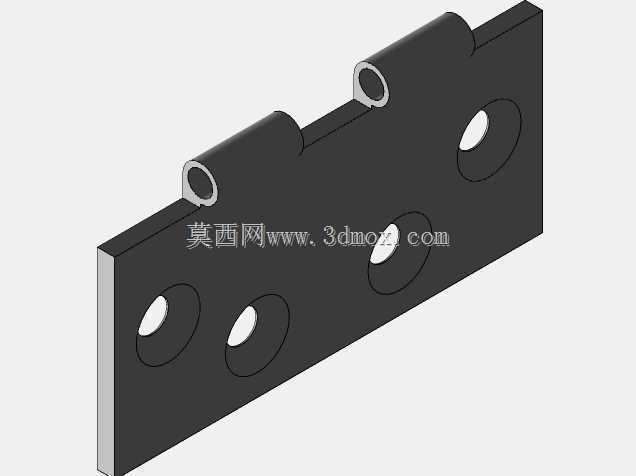

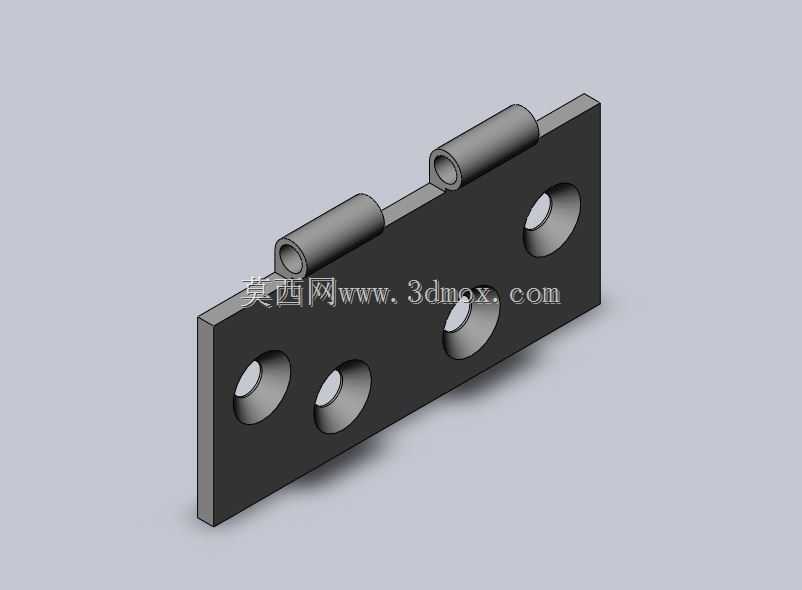

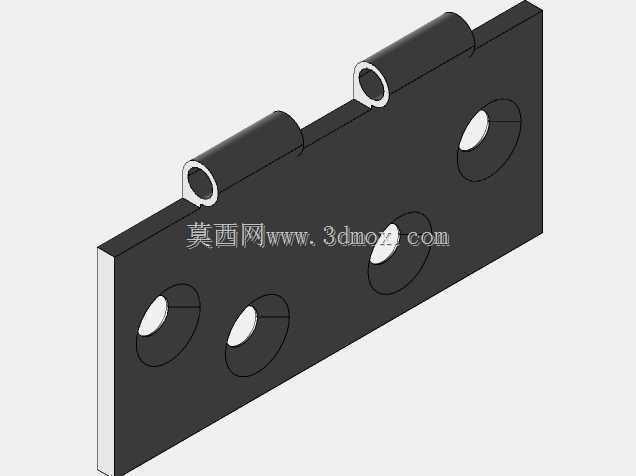

　　从功能特性上看，这款铰链的页板上预留了四个沉头安装孔，孔位做了同轴度公差约束，安装时螺丝可以完全沉入页板平面，不会突出表面刮擦线缆或者操作人员的衣物，铰套部分采用三段式分布，两端和中间各设置一段筒状套体，相比整段式铰套，这种分段结构既能减少和销轴的接触摩擦面积，降低转动阻力，又能在页板受重载时分散铰接点的应力，避免长期开合后铰套变形导致的转动卡顿，铰套的内孔做了倒角导向，装配销轴时不需要额外修磨就能顺利穿入，适合产线快速装配的作业需求。

　　设计这类铰链的时候，首先要明确安装边界的约束：页板的厚度需要匹配安装面的沉槽深度，如果是表面贴装的场景，页板厚度要控制在不影响门体闭合间隙的范围内，一般这类平板铰链的页板厚度在3-5mm区间，铰套的外径要小于页板侧边到安装孔的距离，避免安装时铰套和设备框架的立边发生干涉。转动间隙的设计也很关键，铰套内孔和销轴的配合公差一般选H8/f7的间隙配合，既不会因为间隙过大导致门体晃动，也不会因为间隙过小在环境温度变化、或者页板受轻微形变时出现卡滞，页板上的安装孔间距要匹配常用工业铝型材、钣金机柜的安装孔位模数，比如和30系列、40系列铝型材的中心孔距对齐，减少现场二次打孔的工作量。

　　实际应用场景里，这类铰链除了常规的工业机柜、设备防护门，还能用在物流周转箱的侧盖开合、小型工装夹具的活动压板连接、非标设备的观察窗铰接部位，相比外露式的长轴合页，这种三段铰套的结构在安装时可以根据需求选择单侧或者双侧搭配销轴，比如需要快速拆卸门体的场景，只需要从一端抽出销轴就能完成门体拆除，不需要拧下全部安装螺丝，设备维护时的效率能提升不少。设计建模的时候要注意，铰套和页板的连接部位要做圆角过渡，避免应力集中导致受力断裂，尤其是在频繁开合的使用场景下，应力集中位置很容易在反复交变载荷下出现裂纹，沉头孔的深度要匹配对应规格螺丝的沉头尺寸，保证螺丝锁紧后表面齐平，不会出现凸点影响门体的密封性能。

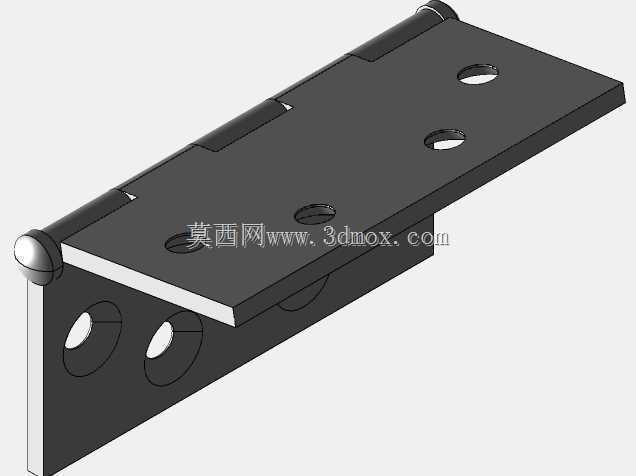

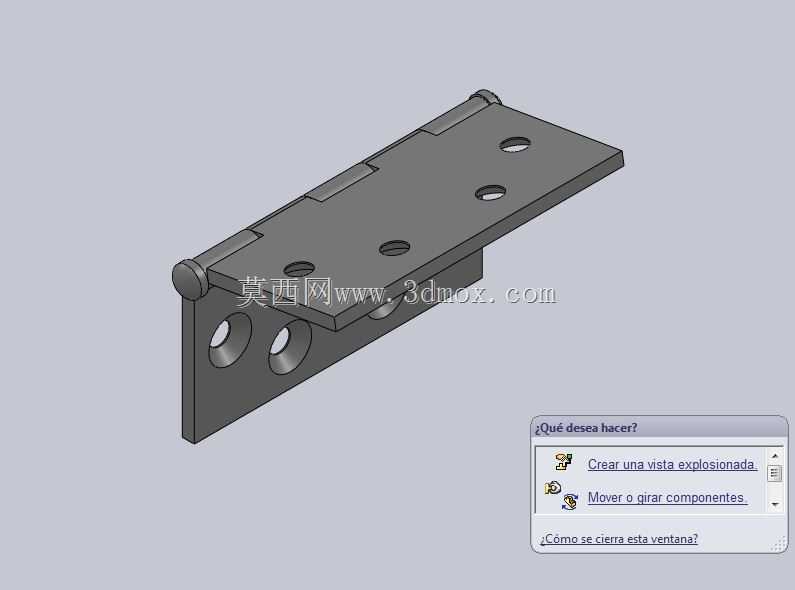

　　很多工程师在选型铰链时容易忽略开合角度的限制，这款平板铰链因为页板是平直结构，当配套的门板和框架都是平面结构时，最大开合角度可以达到180度，不会出现页板和框架碰撞的问题，如果是有翻边的门板，只需要在安装时调整页板的固定位置，预留出翻边的转动空间就能满足大角度开合需求。另外页板的平面度公差要控制在0.1mm以内，安装后才能和固定面完全贴合，不会出现局部翘起导致的固定螺丝受力不均，长期使用后螺丝松动的问题。铰套的同轴度是整个铰链的加工核心，三段铰套的内孔同轴度要控制在0.05mm以内，否则穿入销轴后会出现转动阻力大、局部磨损过快的问题，建模时可以先做整段铰套再做切除分段，保证三个套体的内孔轴线完全重合，减少后续加工的公差累积。

　　从安装适配性来说，这款铰链的固定页板可以直接贴合在碳钢钣金、铝合金型材、不锈钢机架等多种材质的安装面上，不需要额外加工复杂的安装槽，只需要按照孔位打对应的螺丝过孔或者攻丝孔就能完成固定，对于现场改装、旧设备维护更换配件的场景也非常友好，不需要对原有设备结构做大规模改动。相比压铸成型的铰链，这种钣金折弯加焊接铰套的结构，在小批量定制场景下的加工成本更低，设计调整也更灵活，可以根据实际使用的承重需求调整页板厚度、铰套长度、安装孔的数量和位置，适配不同负载的门体使用需求，比如轻型的观察窗可以用3mm厚的页板，重型的设备检修门就可以加厚到6mm，同时增加铰套的接触长度，提升整体承重能力。
