制冷设备内置层架式格栅结构设计

　　日常接触到的商用冷柜、卧式冷藏展示柜、小型低温存储箱内部，这类格栅搁架是核心的储物承载部件，很多刚入行的结构设计人员容易把这类零件当成简单的弯焊件处理，实际落地生产和装配时往往会出现卡滞、承重变形、安装位错位的问题，做三维建模的时候需要把全链路的使用场景都考虑进去。

　　先从安装边界说起，这类格栅的两端弯折挂耳是核心的装配定位结构，建模时不能只做外观上的弯折示意，要严格匹配冷柜内胆侧壁的凸筋卡槽尺寸，挂耳的弯折圆角要和卡槽的导入倒角做适配，保证用户抽拉搁架的时候不会出现卡涩，同时挂耳的伸出长度要留足0.8-1.2mm的装配间隙，避免低温环境下塑料内胆收缩后把搁架卡死。格栅的整体宽度要比内胆两侧卡槽的净距小2-3mm，深度方向要和内胆的后壁限位凸台留1.5mm的间隙，防止搁架推入后顶到内胆后壁导致前端翘起。

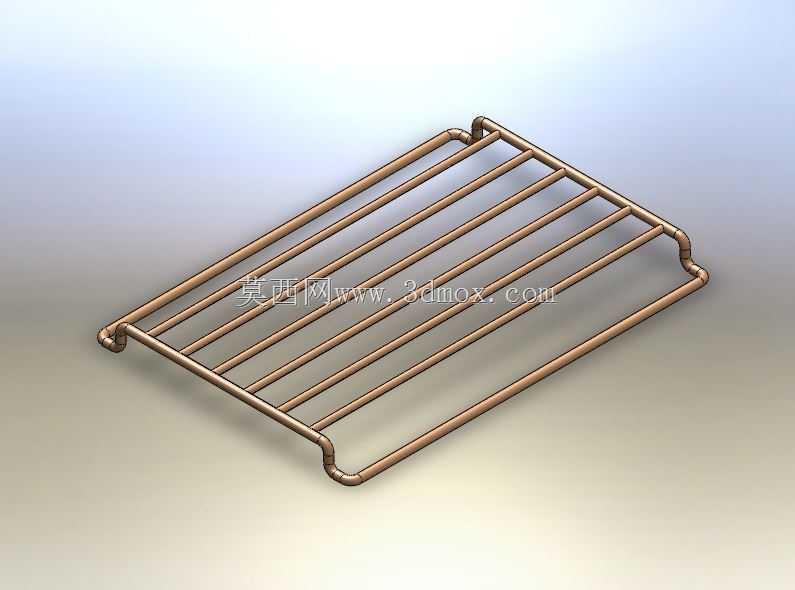

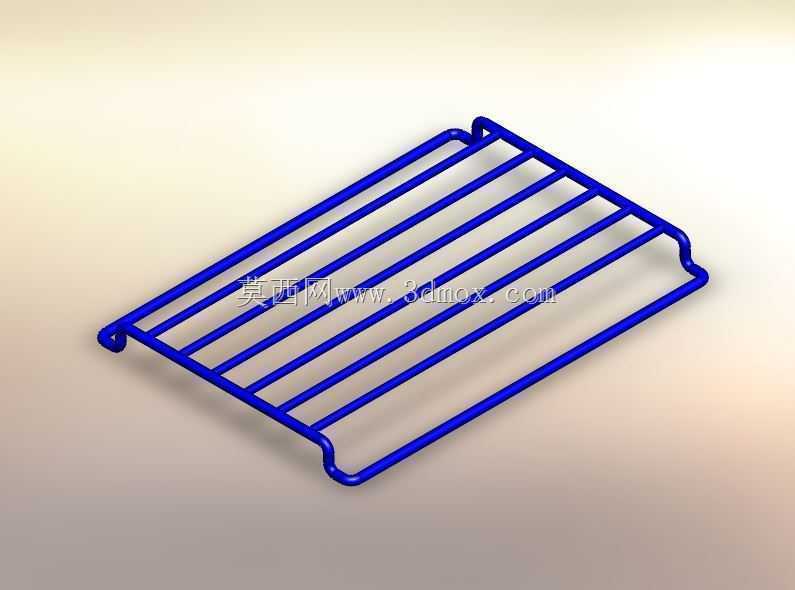

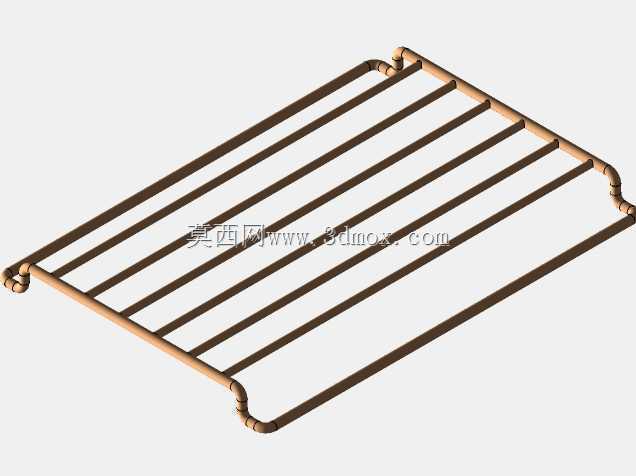

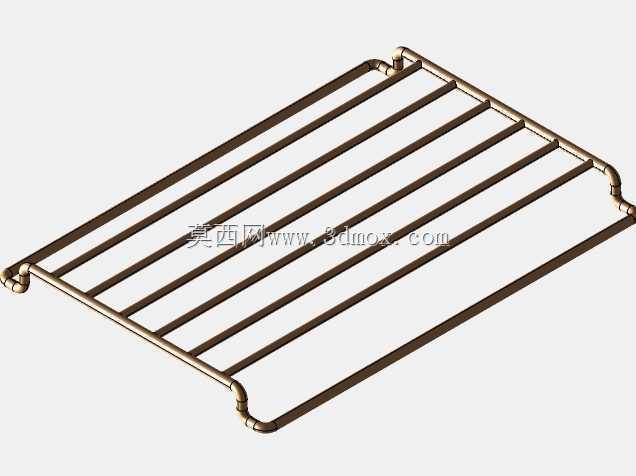

　　从功能特性上看，这种平行栅条的结构不是随便排布的，栅条的间距控制在12-18mm区间，既可以保证小包装的冷藏货品不会从缝隙掉落，又能最大化保证冷柜内的冷气循环，不会因为搁板是实心结构阻断冷流，导致柜内上下层温差过大。栅条的截面采用小圆角的扁形结构，相比圆钢栅条，同等材料直径下扁形结构的平面接触面积更大，放置袋装、盒装货品的时候不容易出现局部压痕，也能避免圆形货品放置时滚动滑落。四周的围边框架采用和栅条同直径的金属线材弯折成型，围边的高度比栅条平面高出3mm左右，形成一圈浅挡边，防止搁架抽拉过程中货品从侧边滑落。

　　设计思路上，这类格栅全部采用金属线材一体弯折焊接的工艺，建模时要提前预留焊位的工艺缺口，每根栅条和外框架的接触位置都要做线接触的贴合处理，避免焊接时出现虚焊、焊穿的问题。表面处理采用整体喷塑或者电镀的工艺，建模时要注意所有的弯折位置都不能出现锐角棱边，所有的线材端头都要做圆弧收边处理，防止表面处理时出现流挂、露底，也避免用户清洁搁架的时候被毛刺划伤。栅条的排布要做等距约束，建模时可以用阵列特征完成，但是要注意两端的栅条和外框架的距离不能大于中间栅条的间距，避免边缘位置出现过大的缝隙。

　　承重性能是这类格栅的核心指标，常规的冷藏柜搁架需要满足均匀放置15-20kg货品无永久变形的要求，建模时要做受力仿真校验，栅条的线径根据搁架的整体宽度调整，宽度在400-500mm区间的搁架，栅丝线径选4mm即可，宽度超过500mm的话需要把线径提升到5mm，或者在栅条底部增加横向的加强筋，避免长期承重后栅条中部向下弯曲变形。挂耳位置的弯折处是应力集中点，建模时要把弯折内圆角设置为不小于线径的1.5倍，避免弯折处出现应力断裂，同时挂耳和框架连接的位置要加焊两点，保证抽拉的时候挂耳不会开焊脱落。

　　实际使用场景里，这类格栅不仅用在制冷设备里，部分厨房置物架、消毒柜层架、小型货架的层板也会采用类似的结构，只是根据使用环境调整线材的材质和表面处理方式，接触食品的场景要采用食品级的表面涂层，高温消毒场景要采用耐高温的电镀工艺。建模的时候要把这些使用场景的差异考虑进去，比如消毒柜用的格栅要适当加大栅条间距，方便沥水和热空气循环，置物架用的格栅可以适当加密栅条，提升放置小物件的适配性。

　　很多新手建模的时候容易忽略搁架的抽拉行程限位，实际在挂耳的后侧要做一个向上的小弯折限位，防止用户抽拉搁架的时候用力过猛把整个搁架拉出柜外，导致货品掉落，这个限位的高度不用太高，5mm左右即可，既能起到限位作用，又不会影响搁架的整体拆装，用户需要取下搁架清洁的时候，只要把搁架前端抬起一定角度，就能越过限位凸台把搁架抽出。另外搁架的前端可以做一个微小的向上弯折，形成一个浅的前挡边，不用太高，2mm就能避免搁架轻微倾斜的时候货品向前滑落，同时这个弯折也能提升框架前端的结构强度，避免长期碰撞出现框架变形。
