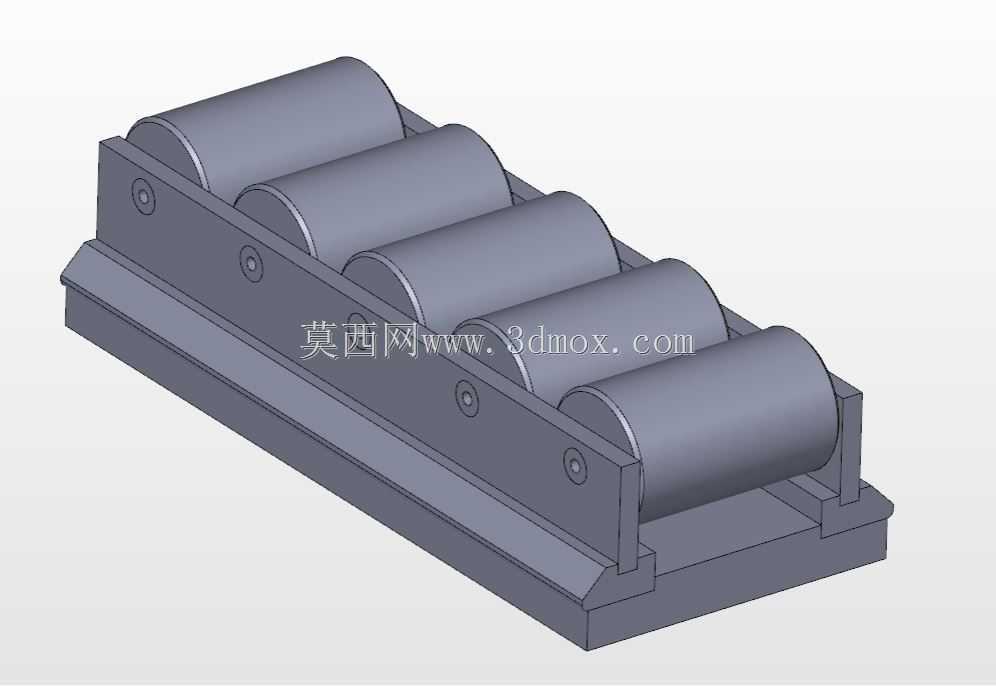

五辊并列式物料承载输送辊组结构

　　这套辊组结构常见于轻型物料输送线的进料端、过渡段或是工装板回流线的承载工位，日常接触最多的场景是电子组装线的PCB板转运、包装线的纸盒过渡输送，还有小型五金件加工工序间的工件传递，相比单辊支撑，五辊并列的排布能避免窄幅、软质物料在输送过程中出现卡滞、下垂的问题，哪怕是厚度不足1mm的薄片状工件，也能平稳搭在辊面完成工位间的转移。从结构设计逻辑来看，整个辊组采用一体式底座承载的思路，底座做了阶梯式的安装基准面，下部的平直凸台是安装贴合面，加工时直接以该面为定位基准铣削辊轴安装孔位，能保证所有辊筒的上母线处于同一水平面上，避免出现高低差导致物料输送时跑偏。每根辊筒的两端都通过侧板上的安装孔定位，侧板与底座采用螺栓锁紧固定，

　　没有采用焊接结构，主要是考虑后期辊筒磨损后的更换便利性，只要松开对应位置的锁紧螺栓，就能抽出辊筒更换轴承或是辊面，不需要整体拆解整个辊组，日常维护的工作量能降低不少。辊筒本身采用等直径的圆柱结构，辊面做了光滑处理，没有额外加工防滑纹，是因为这套辊组适配的是平底面的硬质工装板或是纸盒类物料，光滑辊面能减少输送阻力，搭配线体的皮带驱动或是侧边摩擦驱动时，动力损耗更小。安装边界方面，整个辊组的底座宽度刚好适配常规300mm幅宽的轻型输送线型材，安装孔位的间距和标准铝型材的槽口间距匹配，不需要额外加工转接板就能直接固定在型材架上，辊筒的上表面高出底座安装面的高度经过核算，和常规输送线的皮带面、工装板承载面高度齐平，

　　对接时不需要额外调整线体高度，能直接嵌入现有输送段作为过渡单元使用。设计时特意控制了相邻辊筒的间隙，间隙尺寸控制在8mm以内，避免小型零件、螺丝等小尺寸物料从辊缝掉落，同时这个间隙也不会因为过小导致碎屑卡滞在辊间影响辊筒转动，日常清理时用压缩空气就能吹走落在辊间的加工碎屑。辊筒的轴端采用简易的轴用挡圈定位，没有采用复杂的轴承座结构，是因为这套辊组的承载定位是轻型载荷，单辊承载不超过5kg，这种结构足够满足强度要求，同时能压缩整体的结构高度，让整个辊组的总厚度控制在较低范围，适配空间受限的安装工位，比如设备内部的狭小过渡空间，不需要预留过多的安装高度就能完成布置。在实际选型适配时，这套辊组可以直接作为无动力辊道段使用，

　　依靠物料自身重力或是人工推送完成输送，也可以在其中一根辊筒的轴端加装同步带轮，连接动力系统成为动力辊道段，底座上预留的避让空间足够容纳同步带和带轮的安装，不需要额外切割底座结构。侧板上的安装孔做了轻微的长孔设计，安装时可以微调辊筒的平行度，抵消加工时的微小误差，保证所有辊筒轴线都和输送方向垂直，避免物料输送时出现往一侧偏移的问题。底座的底部做了倒角处理，安装时不会和型材的安装槽边缘发生干涉，贴合面的平面度公差控制在0.1mm以内，保证安装后整个辊组不会出现倾斜，辊面的水平度误差不会影响物料的平稳输送。
