专用喷射器注塑模具结构设计方案

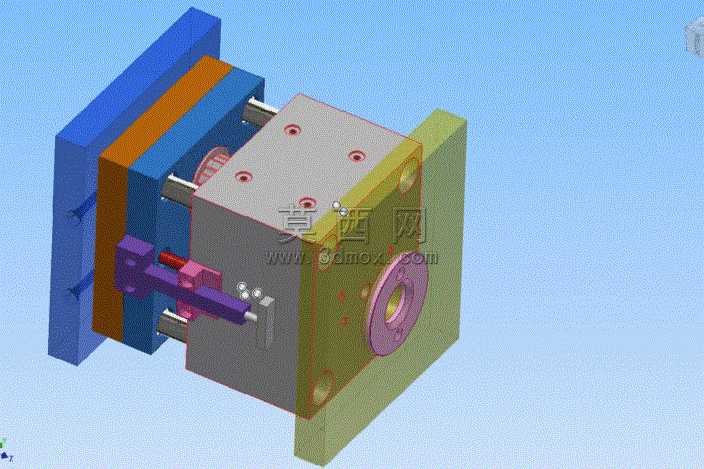

本套模型为专用喷射器的注塑成型模具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循注塑模具设计规范，对各零部件的配合公差、装配关系进行了精准定义，确保模型可直接用于后续的工程出图与加工生产。模型渲染阶段采用了工业级写实材质方案，不同模具部件赋予了差异化的材质属性：动定模模板采用调质钢材的哑光金属质感，导柱导套添加了镀铬层的高反光金属材质，浇注系统部件采用了耐热模具钢的偏暖金属色调，顶出机构部件则区分了顶杆的硬质合金质感与复位杆的表面处理质感，整体渲染效果层次分明，可清晰区分各功能模块。结构层面，模具采用标准两板模模架结构，包含定模座板、定模板、动模板、动模座板、支撑板、垫块等基础模架组件，同时配置了完整的导柱导套导向机构，保证开模合模过程的运动精度。成型部分针对喷射器的复杂外形与内部流道结构，采用了分体式镶拼型芯与型腔设计，既方便加工制造，也利于后续的磨损更换与维护；浇注系统采用侧浇口进料形式，流道布局经过流动模拟优化，可保证塑料熔体均匀填充型腔，减少熔接痕、缺料等成型缺陷；冷却系统围绕型腔与型芯排布了随形冷却水道，可实现均匀快速冷却，缩短成型周期，提升塑件生产效率；顶出机构采用推杆顶出形式，顶杆位置排布避开了塑件的外观面与功能配合面，保证顶出过程中塑件不变形、表面无顶出痕迹。设计过程中充分考虑了喷射器塑件的使用需求，对模具的脱模斜度、成型收缩率都进行了针对性设置，同时预留了排气槽位置，避免填充过程中出现困气问题，整套模具结构紧凑，功能完善，可满足专用喷射器的批量注塑生产需求。
