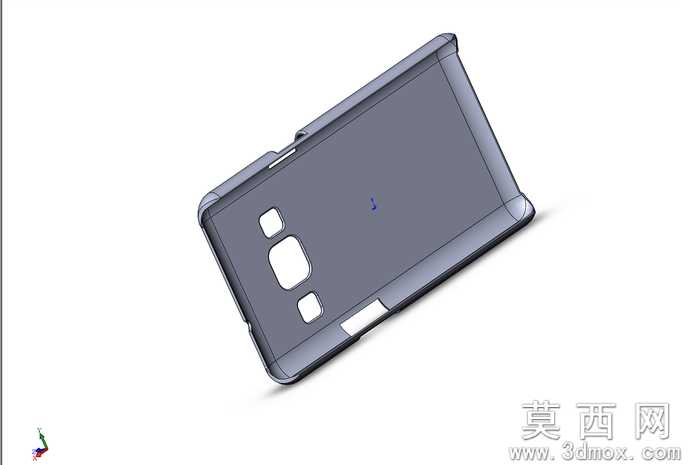

三星S3手机保护壳注塑模具三维设计

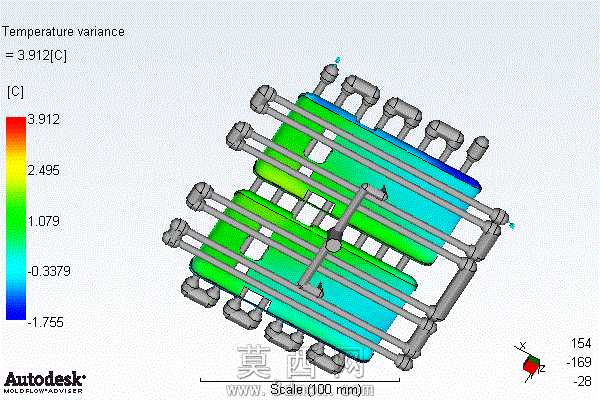

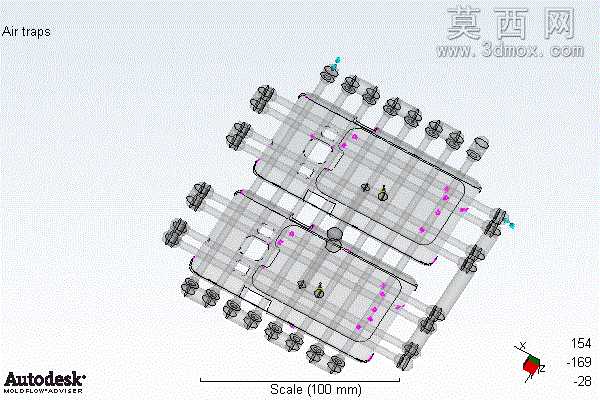

本作品为三星S3手机保护壳的注塑模具三维设计方案，整体采用一模两腔的型腔布局，能够在单次注塑循环中同时成型两件手机保护壳产品，有效提升批量生产的加工效率，适配规模化注塑生产的产能需求。建模过程中依托三维参数化设计逻辑，完整还原了模具的整套核心结构：首先针对手机保护壳的薄壁类产品特性，精准设计了分型面位置，确保开模过程中产品能够顺利脱模，同时避免分型线外露影响保护壳的外观质感；浇注系统采用平衡式流道布局，能够保证熔融塑料同时填充两个型腔，让两个模腔的填充压力、填充时长保持一致，避免出现缺胶、飞边、缩水等注塑缺陷，保障两件产品的成型精度与外观质量统一。冷却系统围绕型腔与型芯的轮廓排布了多组循环水路，水路走向贴合产品的曲面外形，能够在注塑保压完成后快速均匀带走热量，缩短产品冷却定型的周期，同时避免因冷却不均导致的产品翘曲变形，保障保护壳的尺寸精度，能够精准适配三星S3手机的装配尺寸。排气结构在型腔末端、困气区域针对性设计了排气槽，也就是图中标注的Air traps对应位置，能够在熔融塑料填充过程中快速排出型腔内的空气，避免产品出现烧焦、气泡、熔接痕等外观缺陷。顶出系统采用多顶针均匀排布的设计，顶针位置避开产品的外观面与装配卡扣位置，保证顶出过程中产品受力均匀，不会出现顶白、顶穿、变形等问题，同时保障保护壳的外观面光滑无顶出痕迹。整套模具的导向定位结构设计精密，导柱导套配合精准，能够保证合模过程中型芯与型腔的对位精度，避免出现错模、偏心等问题，保障产品的壁厚均匀一致。设计过程中充分考虑了塑料材质的成型收缩率，对模具型腔尺寸做了精准的补偿计算，确保成型后的保护壳尺寸公差符合装配要求，同时针对保护壳上的开孔、卡扣等精细结构，在模具上做了对应的镶件设计，既方便后续的模具维护与更换，也能保证精细结构的成型精度，避免细小结构在反复注塑过程中出现磨损、断裂的问题。
