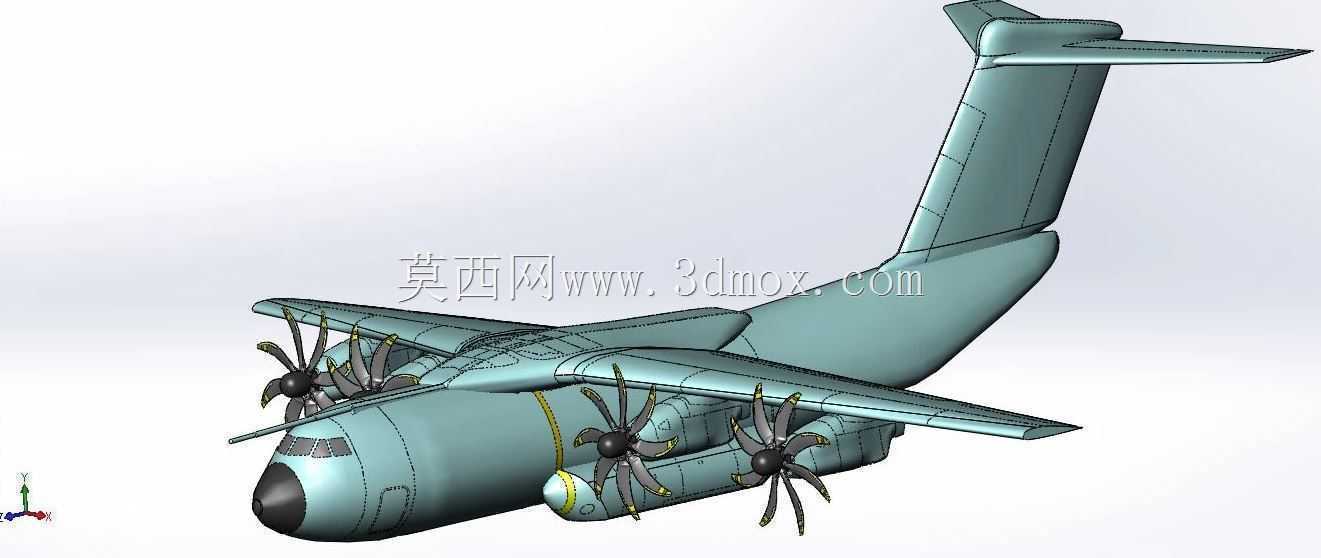

四发涡桨战术运输机整机结构三维数模

　　这款四发涡桨运输机的三维数模，完整还原了机型从机头雷达罩到尾翼末端的全机结构细节，建模过程中严格参照战术运输机的实际使用需求做结构匹配，可直接用于航空类课程设计、气动仿真前置建模、运输机结构原理演示等场景。从实际应用场景来看，这类涡桨运输机主要承担前线战术运输任务，可在未铺装的简易土跑道、砂石跑道起降，负责投送伞兵、运输轻型装甲车辆、补给物资，也可经过改装衍生出空中预警、海上巡逻、消防灭火等特种改型，对起降场地的适应性远高于喷气式大型运输机，是中短程战术投送体系里的核心装备。

　　数模的功能特性还原度较高，机身采用上单翼布局设计，机翼布置在机身顶部，一方面可以让机身货舱地板尽可能贴近地面，方便装卸大型装备，不用额外设置过高的装卸坡道；另一方面可以让翼下吊装的涡桨发动机远离地面，避免起降过程中跑道上的砂石被吸入发动机，降低简易跑道起降的故障风险。四台涡桨发动机分别对称布置在左右机翼的发动机短舱内，每台发动机驱动六叶复合材料螺旋桨，数模里还原了螺旋桨的桨叶扭转角、桨毂结构，以及发动机短舱与机翼的连接整流结构，短舱外侧的机翼段设置有整体式翼刀，用于抑制机翼展向气流流动，提升低速飞行时的升力特性，适配短距起降的需求。

　　机身部分采用宽体货舱设计，机头位置设置有领航员观察窗与雷达罩结构，驾驶舱风挡的倾角、框架结构都做了细节还原，机身侧面预留了伞兵舱门、应急出口的结构位置，机尾设置有大尺寸货舱门与跳板式装卸坡道，可直接让轻型车辆从机尾驶入货舱，货舱内部的地板结构做了加强筋布置的还原，可匹配重载物资的承载需求。起落架采用前三点式多轮布局，前起落架为双轮结构，布置在机头下方驾驶舱后侧位置，主起落架为多轮小车式结构，收纳在机身两侧的起落架舱内，数模里还原了起落架支柱的缓冲结构、轮胎的规格比例，以及起落架舱门的开合结构边界，确保起落架收放过程中不会与机身、机翼结构产生干涉。

　　尾翼部分采用高置T型尾翼布局，水平尾翼布置在垂直尾翼顶端，这种布局可以让水平尾翼避开机翼后方的紊流区，提升低速飞行时的操纵效率，垂直尾翼后缘设置有方向舵，水平尾翼后缘设置有升降舵，数模里还原了舵面的分隔线、调整片结构，以及尾翼与机身尾部的连接整流结构，整个机身尾部做了上翘设计，避免大角度起降时机尾擦碰跑道，同时也能扩大机尾货舱门的开口尺寸。

　　从设计思路来看，建模时优先保证整机气动外形的曲面连续性，机身曲面采用多段引导线放样生成，确保机身截面从机头的圆形截面平滑过渡到货舱段的类矩形截面，再过渡到机尾的收缩锥形截面，曲面之间的G2连续性满足气动仿真的精度要求。机翼的翼型选用了适合低速高升力的翼型，机翼设置有一定的安装角与下反角，匹配涡桨飞机的巡航速度区间，襟翼、副翼的位置与尺寸都按照实际比例布置，襟翼采用后退式襟翼结构，起降时可向后下方伸出，大幅提升机翼升力，缩短起降滑跑距离。

　　外形尺寸方面，数模严格按照同级别战术运输机的比例缩放建模，整机翼展、机身长度、机高的比例符合实际装备的尺寸边界，机身货舱的宽度、高度尺寸可满足轻型突击车、空投货盘的装载需求，机翼下方的发动机短舱与机身之间预留了足够的维护操作空间，地面维护人员可在短舱与机身之间的通道完成发动机日常检查、桨叶维护等操作，不会出现空间干涉。机身各个口盖的位置、尺寸都做了标识还原，包括加油口、维护口盖、应急出口的位置都与实际机型一致，可用于地勤维护流程的模拟训练。

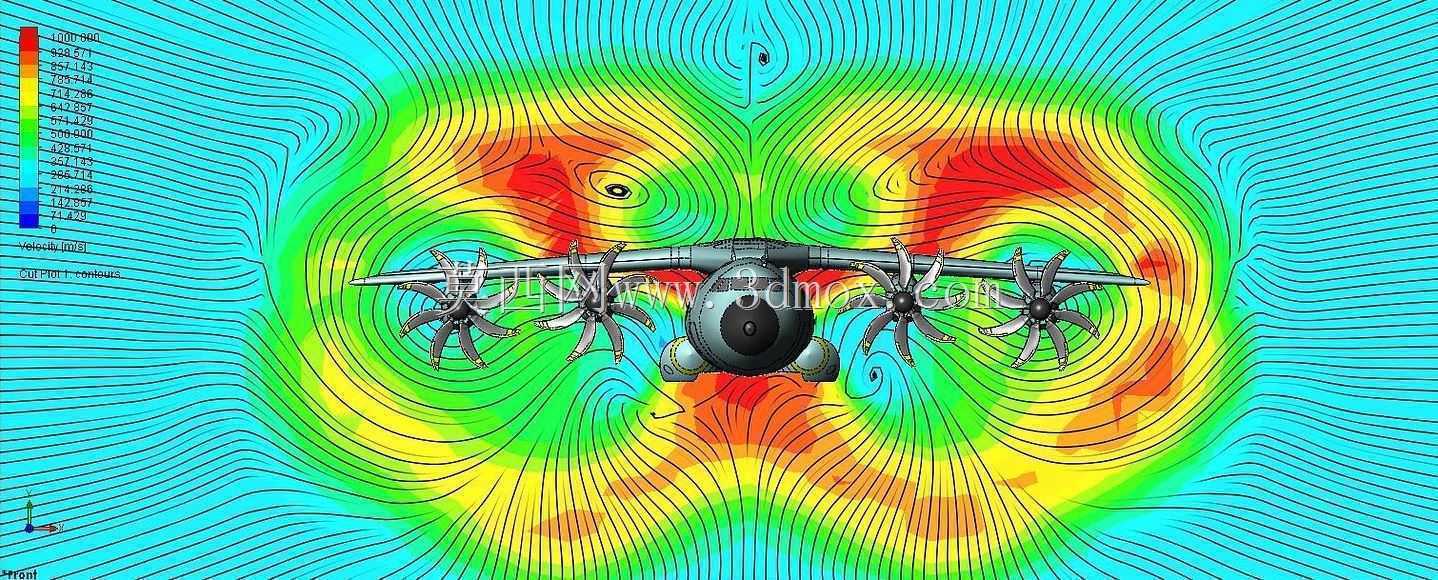

　　安装边界方面，数模里所有部件的装配关系都做了约束匹配，机翼与机身的连接接头位置、发动机短舱与机翼的连接挂点、起落架与机身的安装交点、尾翼与机身的连接结构都预留了标准的安装接口，可直接拆分出各个部件做单独的结构强度分析，也可在现有基础上改装不同的任务载荷，比如在机腹加装天线罩、在机翼下加挂副油箱，不会破坏原有整机的结构协调性。整个数模的曲面质量较高，没有出现碎面、曲面重叠、法线反向等建模问题，可直接导入流体仿真软件做全机气动阻力、升力系数的计算，也可用于3D打印制作缩比验证机模型，或者用于航空科普的结构展示教具。
