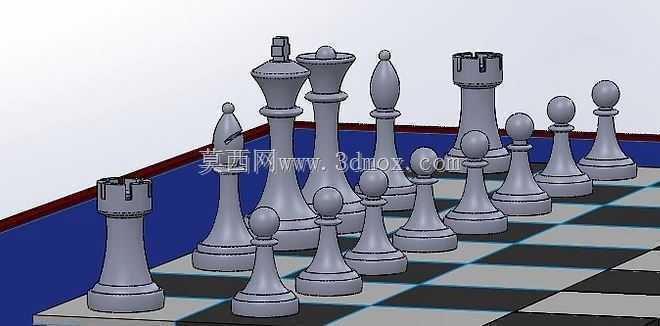

国际象棋棋子棋盘整套三维结构设计

　　这套国际象棋三维结构设计，覆盖了全套棋子与配套棋盘的完整结构，在结构设计阶段优先考虑了实体加工与日常使用的双重需求，没有做冗余的装饰性结构，所有曲面与实体特征都兼顾了3D打印、注塑开模两种主流加工路径的工艺可行性。从实际应用场景来看，这套结构既可以作为桌面益智教具用于青少年棋类教学场景，也可以作为文创类桌面摆件适配家居、办公场景的陈设需求，同时结构预留的标准化安装边界，也支持后续加装磁吸定位结构，适配便携外出对弈的使用需求。

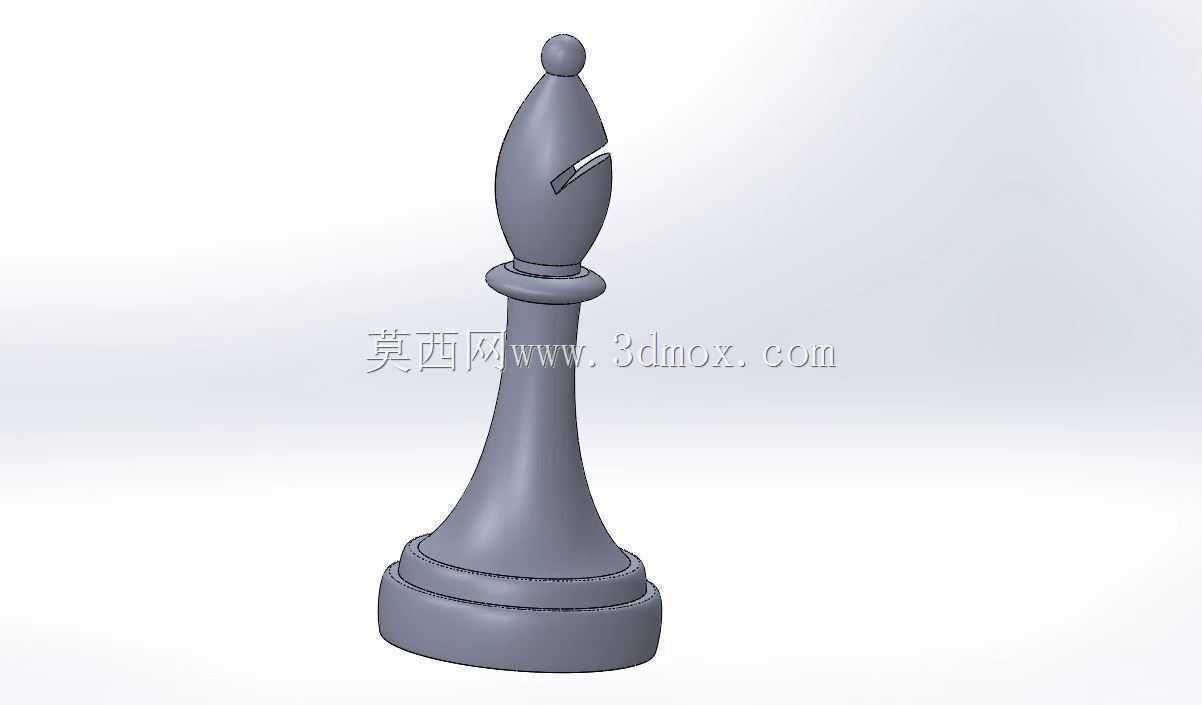

　　棋子部分的设计完全遵循国际象棋竞赛规则的形制比例，王、后、车、马、象、兵六类棋子的高度差严格控制在竞赛规范允许的区间内，每类棋子的底座直径做了统一适配，全部匹配棋盘单个格位的尺寸边界，避免对弈过程中棋子出现倾倒、越位的问题。棋子的主体结构采用回转体为主的特征搭建，兵、车、后、象、王的主体轮廓都以旋转凸台为基础特征，再叠加局部切削、圆角过渡完成细节处理，马的异形轮廓则采用多截面放样结合曲面裁剪完成，所有棱边都做了R0.5-R1.5的不等圆角过渡，既避免加工过程中出现锐边划伤使用者，也能减少注塑生产时的应力集中问题，降低成品开裂的概率。棋子底座做了内凹的沉台结构，预留了2mm厚度的配重块安装空间，使用者可以根据需求嵌入金属配重块提升棋子的握持手感，沉台边缘做了0.2mm的倒角，方便配重块的压装固定，不需要额外粘接即可实现紧配。

　　棋盘部分采用经典的8×8格位布局，整体外轮廓尺寸控制在常规桌面摆放的适配范围内，边框宽度做了30mm的加宽处理，既可以在对弈时临时放置被吃掉的棋子，也提升了棋盘整体的结构刚性，避免大尺寸薄板结构出现翘曲变形。棋盘的格纹采用嵌入式结构设计，黑白格位的拼接处做了0.1mm的公差配合间隙，既可以采用不同颜色的板材拼接组装，也可以在整体成型后通过表面喷涂实现格纹区分，不需要额外粘贴贴纸，长期使用不会出现起边、磨损的问题。棋盘底部四个角位预留了5mm直径、2mm深度的脚垫安装位，可以粘贴硅胶脚垫提升摆放时的摩擦力，避免对弈过程中棋盘出现滑动。

　　从设计思路上，整套结构没有做复杂的装配关系，所有棋子都是独立的单一实体零件，棋盘也可以根据加工需求选择整体式结构或者分块拼接结构，分块结构的拼接处采用燕尾槽定位，不需要额外紧固件即可完成组装，拆分后可以放入更小的包装内，提升便携性。所有结构的壁厚都控制在1.8-2.5mm的均匀区间内，完全符合注塑成型的壁厚设计规范，不会出现壁厚不均导致的缩痕、填充不足问题，如果采用FDM3D打印加工，这个壁厚区间也不需要额外添加支撑即可完成打印，大幅降低加工的材料成本与后处理工作量。

　　在安装边界的考量上，整套结构的所有特征都没有出现小于0.8mm的窄槽、细柱结构，避免加工过程中出现断刀、填充不全的问题，棋子与棋盘格位的配合间隙控制在0.3mm，即使存在加工公差，也能保证棋子可以稳定放置在格位中心，不会出现卡滞或者晃动过大的问题。如果需要做定制化升级，棋盘边框的平面区域预留了足够的平整空间，可以用于雕刻标识、加装计时装置的安装位，不需要对主体结构做大幅修改即可完成功能拓展。棋子的顶部平面也预留了平整区域，可以根据需求印制标识、做个性化纹理处理，适配不同的文创定制需求。
