航空喷气式发动机涡轮风扇叶片结构

　　在民用大涵道比涡扇与军用小涵道比涡喷动力的前端进气段，风扇叶片是直接承接来流、完成首轮能量转换的核心承载部件，其气动外形与结构强度直接决定整台动力装置的推进效率、喘振裕度与服役寿命。这类叶片的安装边界需严格匹配风扇轮盘的榫槽定位尺寸，单组叶片沿轮盘周向均匀排布后，整体叶盘的径向跳动量需控制在微米级公差范围内，避免高速旋转时产生不平衡量引发整机振动，叶尖与机匣内壁的冷态间隙需经过热膨胀量核算，保证工作温度下既不发生刮蹭，又能减少叶尖漏气损失。

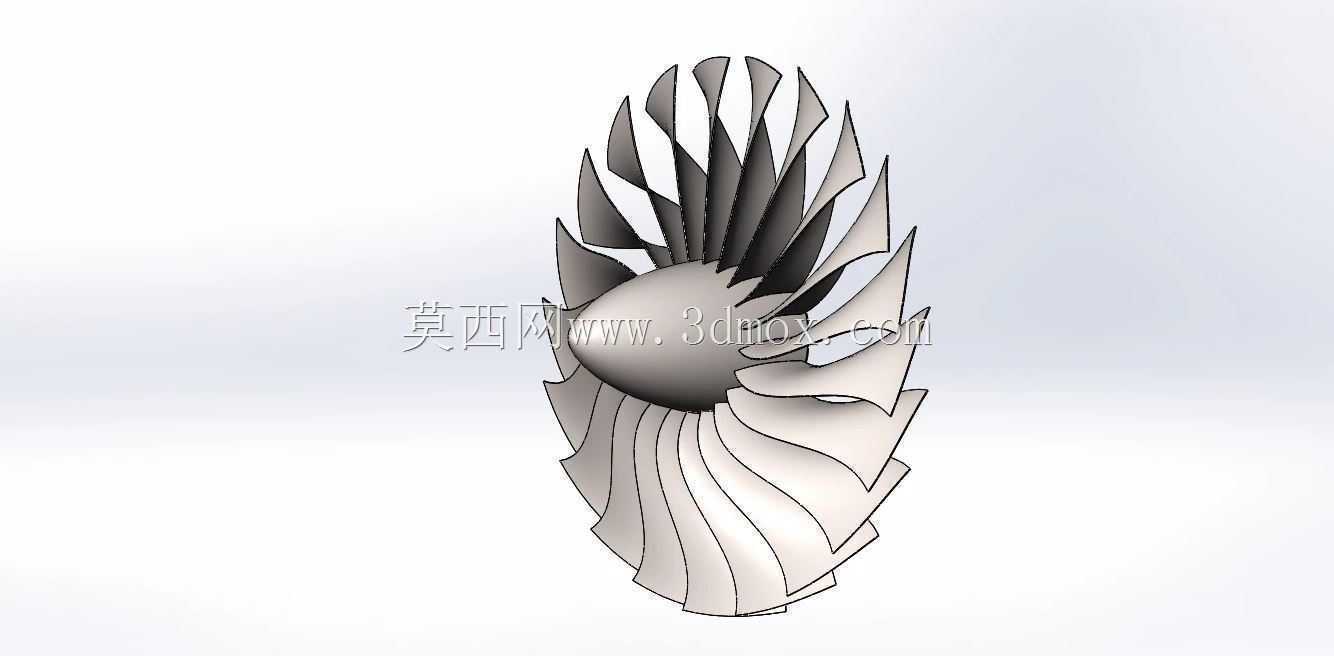

　　从实际工况来看，叶片工作时需同时承受离心拉伸载荷、来流气动交变载荷、外物撞击冲击载荷以及高低温循环带来的热应力，因此设计过程中首先要完成气动外形的迭代：叶身从根部到尖部采用变截面扭掠设计，根弦长大于尖弦长，安装角沿叶高连续变化，适配不同半径处的圆周速度差，让来流沿叶高方向的攻角始终处于最优区间，减少附面层分离带来的流动损失。叶型的厚度分布也经过多轮优化，最大厚度位置靠近叶根区域，保证足够的抗弯截面模量，叶尖区域适当减薄，降低整体旋转离心载荷，同时叶身前缘做小圆角钝化处理，提升抗鸟撞、抗砂石冲蚀的能力。

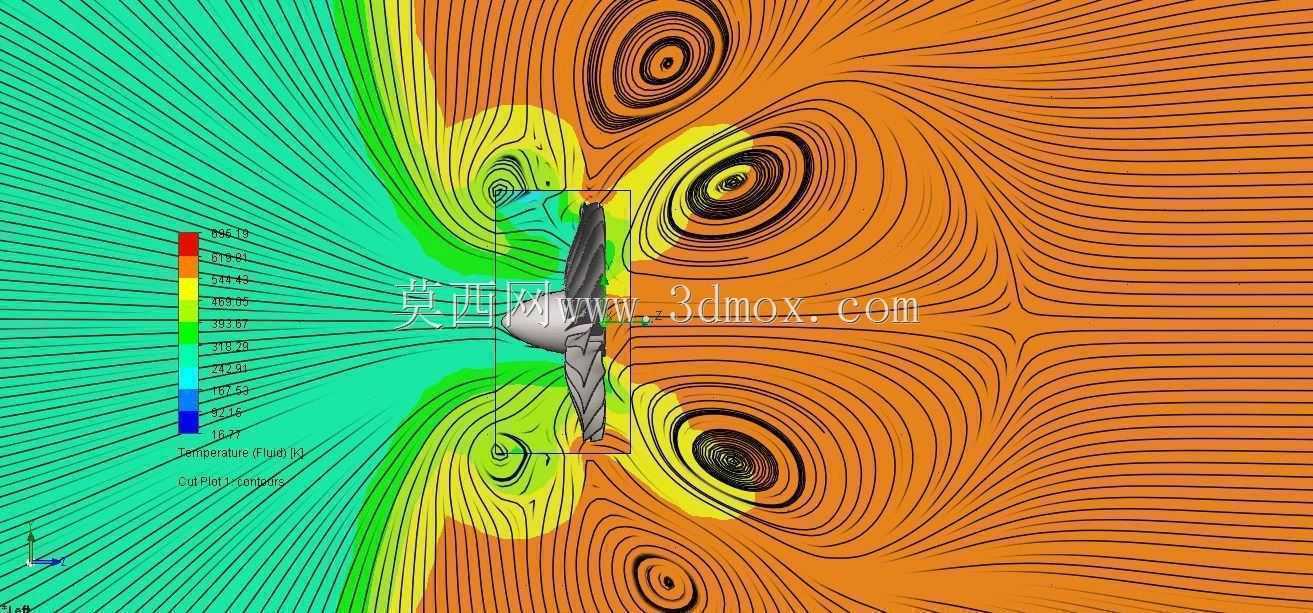

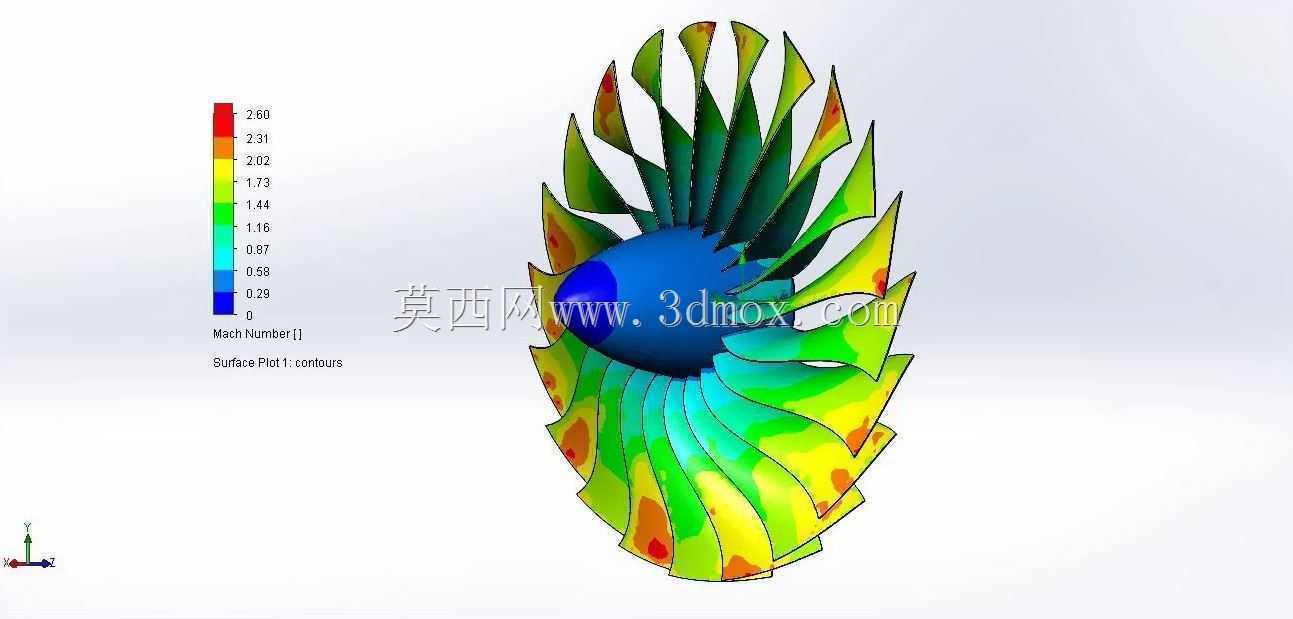

　　流场仿真阶段需完成全工况下的CFD计算，覆盖起飞、爬升、巡航、慢车等不同工作状态，核算叶片表面的压力分布、马赫数分布以及出口流场的均匀度，避免出现局部激波过强、流道堵塞等问题，同时要结合流固耦合计算，校验叶片在最大转速下的静变形量，确认变形后的叶型仍能满足气动设计要求，不会与相邻叶片、机匣发生干涉。结构设计上，叶片根部的榫头采用燕尾型或者枞树型结构，与轮盘榫槽形成面接触配合，保证离心载荷能够均匀传递到轮盘上，配合面的粗糙度与形位公差有严格要求，避免出现应力集中引发的疲劳裂纹。部分宽弦风扇叶片还会在叶身内部设置空心减重结构，或者采用阻尼凸肩设计，在不降低结构强度的前提下降低整体重量，同时提升叶片的固有频率，避开转子的临界转速区间，防止发生共振失效。

　　在实际装配场景中，单台发动机的风扇段需要装配数十片同规格叶片，每片叶片的重量矩需经过严格排序配对，沿轮盘周向对称排布，将整体不平衡量降到最低，装配完成后需完成多转速下的动平衡测试，确保整机振动值符合规范。这类叶片的气动外形数据可直接用于后续的流场分析、性能仿真，也可作为结构设计人员开展叶盘结构设计、强度校核的参考基准，帮助设计人员快速理解扭掠叶片的型面变化规律、安装定位逻辑，在开展同类动力装置的风扇段设计时，能够快速完成初始方案的搭建，减少前期气动迭代的工作量，同时也能为教学场景下的涡扇发动机结构认知、流场原理演示提供直观的三维参照。
