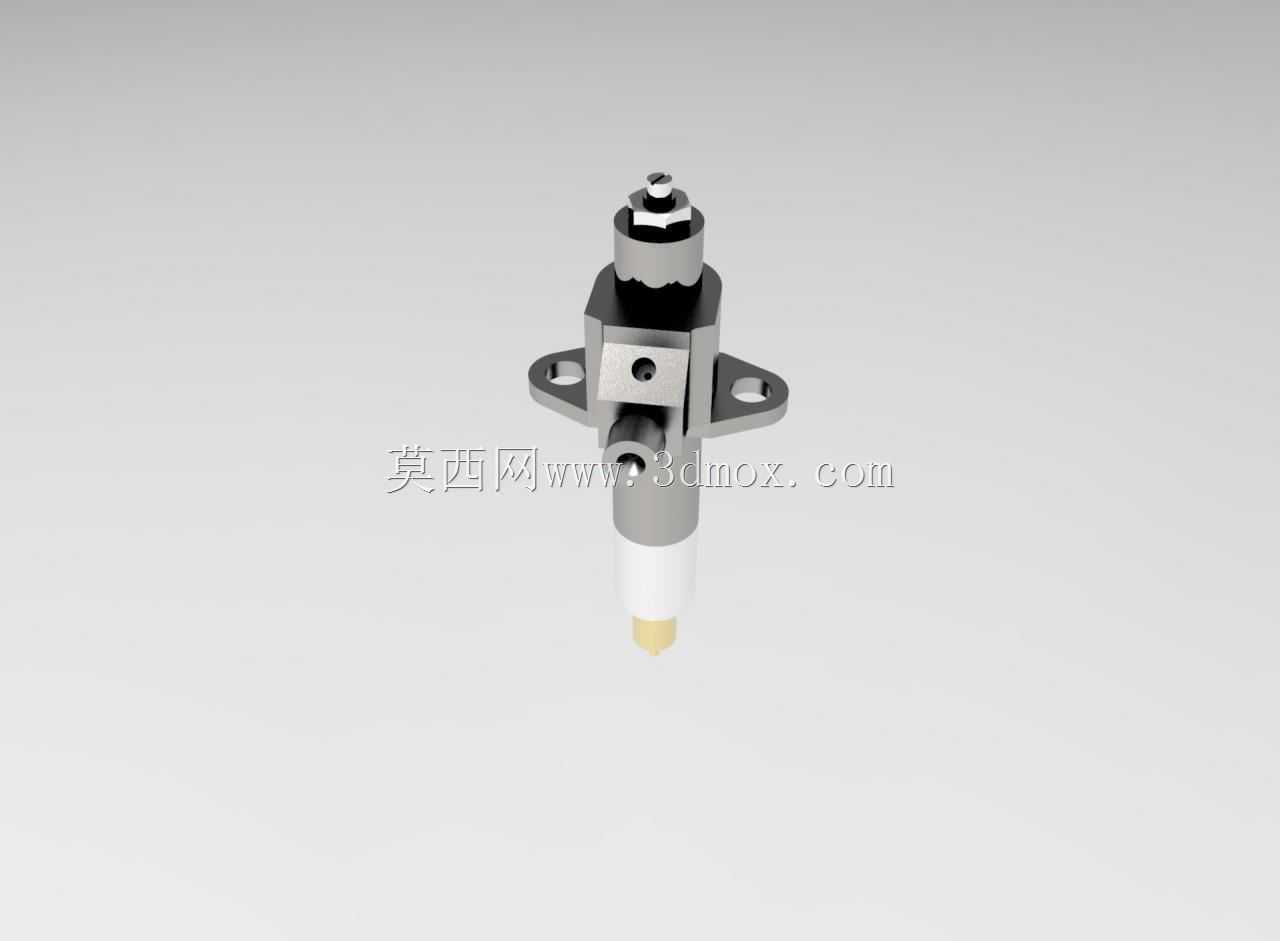

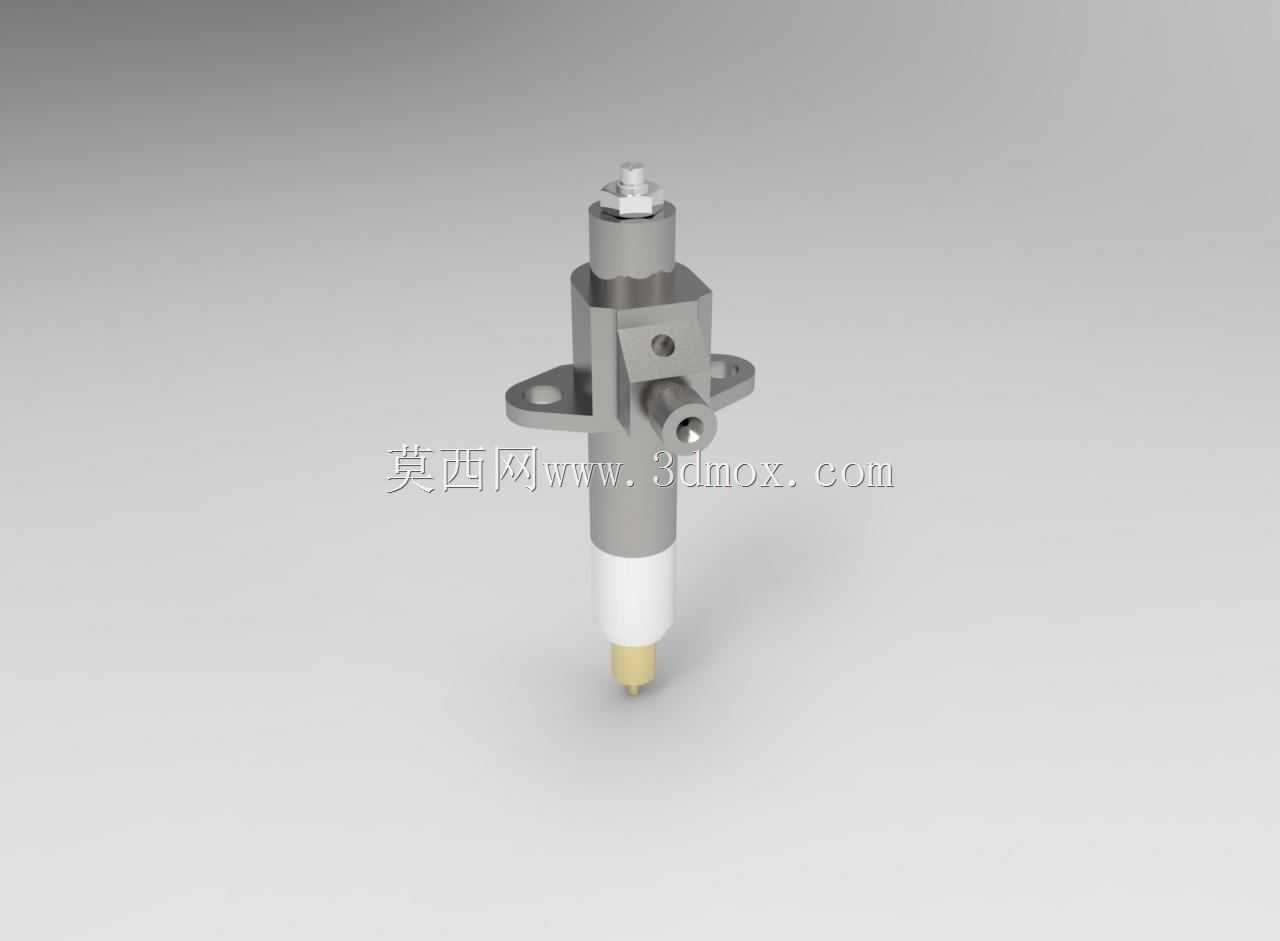

汽车发动机燃油喷射用喷油器结构模型

　　这款喷油器的三维结构还原，完全围绕车用内燃机燃油系统的实际装配需求搭建，建模过程中优先考虑了主机厂配套的安装边界约束，没有做脱离工程实际的艺术化修饰。从实际应用场景来看，这类喷油器主要适配小排量乘用车的歧管喷射或缸内直喷系统，安装位置位于发动机进气歧管或气缸盖的预设安装座上，上端对接燃油分配管的高压油路，下端喷孔朝向燃烧室或进气门背部，工作时需要承受3-15bar不等的燃油供给压力，部分缸内直喷版本的承压能力还要更高，建模时特意还原了进油口的密封锥面结构，避免装配后出现燃油渗漏的问题。

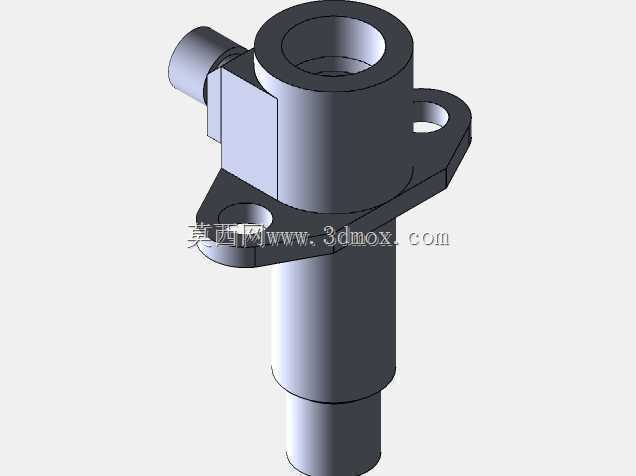

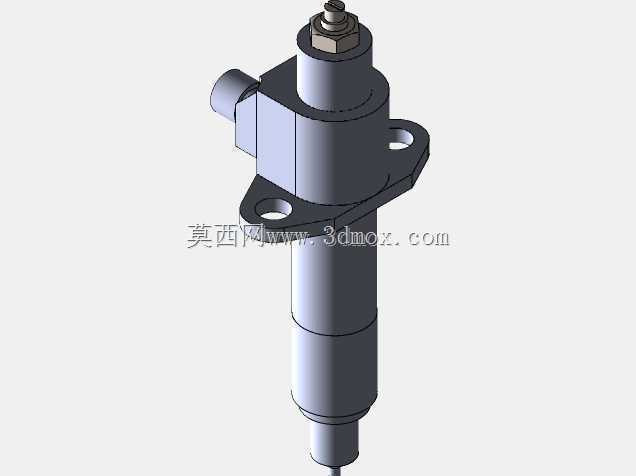

　　从功能特性层面拆解，这个模型完整复现了喷油器的核心运动副结构：顶部的电磁阀接插件位置做了卡扣限位结构，对应整车线束的插接固定，避免发动机运行过程中的振动导致接插件松脱；中部的法兰安装耳预留了两个螺栓过孔，孔位间距严格匹配主流气缸盖的安装孔距，安装时只需要在法兰面与缸盖贴合处加装耐油橡胶密封圈，就能实现安装定位与燃气密封的双重作用；针阀偶件部分的滑动间隙在建模时预留了微米级的配合公差，对应实际加工中需要的研磨工序要求，针阀升程的限位结构也做了还原，保证喷油开启时的燃油流通截面符合设计流量要求。

　　设计思路上，整个结构优先满足可靠性优先的工程原则：上部的电磁驱动部分做了金属壳体包裹，避免发动机舱内的油污、水汽侵蚀内部线圈；中部的定位凸台做了倒角导向，方便装配时快速对准安装孔位，不会出现卡滞刮伤密封圈的问题；下部的喷油嘴端头做了收口防护结构，避免运输、装配过程中磕碰损伤喷孔，影响燃油雾化效果。外形尺寸方面，模型整体长度控制在100mm左右，最大外径位于上部电磁阀壳体位置，直径不超过25mm，法兰安装耳的外伸宽度控制在40mm以内，完全适配现有主流乘用车发动机舱的布置空间，不会和周边的进气管路、线束支架产生运动干涉。

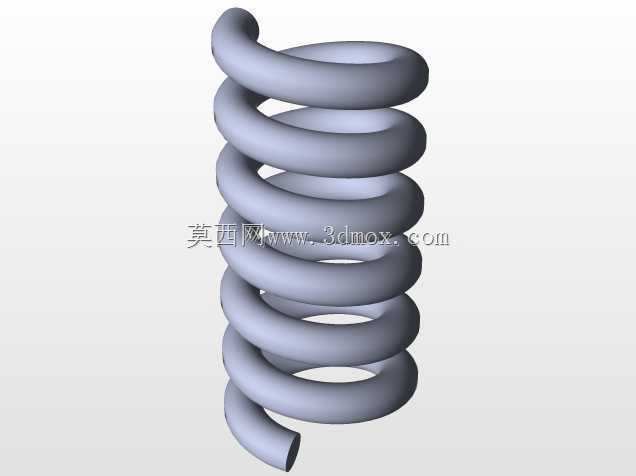

　　实际选型匹配过程中，这类喷油器的安装角度需要配合燃烧室的气流组织方向调整，模型中特意保留了安装法兰的角度调整余量，方便设计人员根据不同机型的燃烧室形状调整喷油角度，保证喷出的燃油雾束能够和进气气流充分混合，提升燃油雾化效率，降低缸内积碳的生成概率。针阀复位弹簧的安装腔在模型中做了等比例还原，弹簧的预紧力参数可以通过调整上部调整垫片的厚度来匹配，对应不同喷油压力的标定需求，不需要改动主体结构就能适配不同功率调校的发动机机型。喷孔部分的模型还原了微小孔的分布角度，每个喷孔的直径、喷射夹角都参考了量产机型的参数，能够准确模拟燃油喷射时的雾束形态，方便做后续的缸内流场仿真分析。

　　从装配工艺角度考虑，模型的各个拆分零件都预留了装配工艺倒角，没有出现锐边、尖角结构，对应实际量产时的机加工、装配工序要求，不会出现零件无法压装、装配时割伤操作人员的问题。上部进油口的接头结构采用标准的燃油管快插接口尺寸，能够和现有量产车型的燃油管路直接匹配，不需要额外开发转接接头，降低整车的零部件采购成本。整个模型的结构拆分完全按照实际生产的装配层级划分，电磁线圈部分、针阀偶件部分、壳体部分、密封件部分都可以单独拆分，方便设计人员做零件的工艺性审查，也能用于装配作业指导书的三维可视化制作，帮助一线装配人员快速理解装配顺序与配合要求。
