台式管道夹持固定工装结构设计

　　在管道预制、设备维保、小型五金加工的作业场景中，这类台式管道夹持装置是工位上的基础配套工装，和普通手持式管钳的应用场景有明确区分——它通过底座的安装孔固定在钳工台、预制工位台面上，不需要作业人员持续施加握持力来维持夹持状态，能解放双手完成管道的切割、套丝、坡口打磨、接头组对等多道工序，尤其适合小口径金属管道、硬质塑料管道的固定加工作业，在水电安装班组、小型机修工位、教学实训车间的应用覆盖率很高。

　　从功能逻辑上看，这款夹持装置采用螺旋进给的夹紧方式，顶部的T型操作杆是力输入部件，转动操作杆时，内部的梯形丝杠副会带动活动钳口做垂直方向的进给运动，配合底座上的V型固定钳口形成对管道的环抱式夹持，V型钳口的夹角设计适配常见的小通径管道外径范围，不管是圆截面的金属管还是壁厚均匀的硬质塑料管，都能在钳口内形成稳定的四点接触，避免夹紧过程中管道出现轴向窜动或者周向转动。钳口的咬合面做了防滑纹理处理，夹持表面不会出现压伤管道外壁的过度形变，同时能提供足够的静摩擦力，抵消套丝、切割时施加在管道上的扭矩。

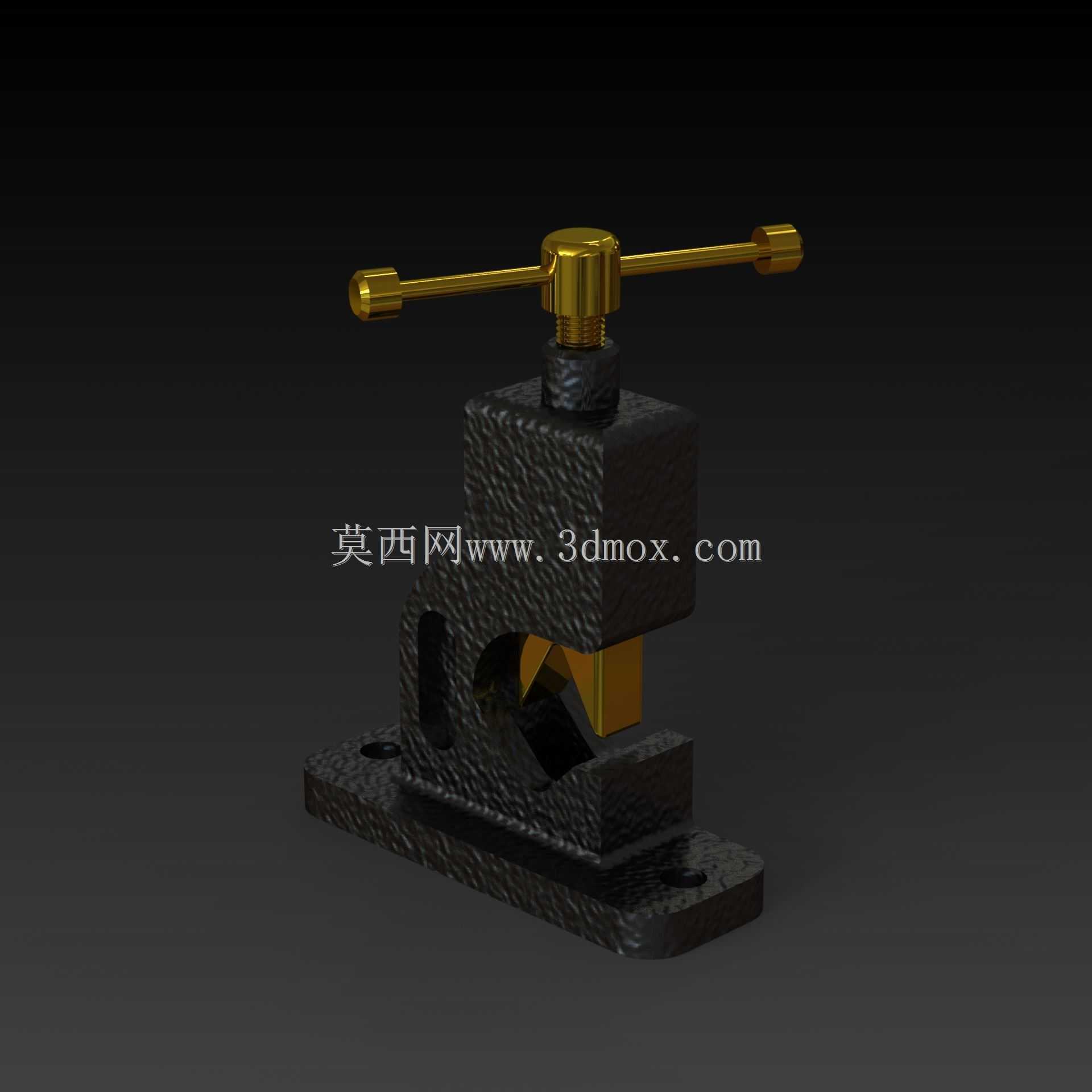

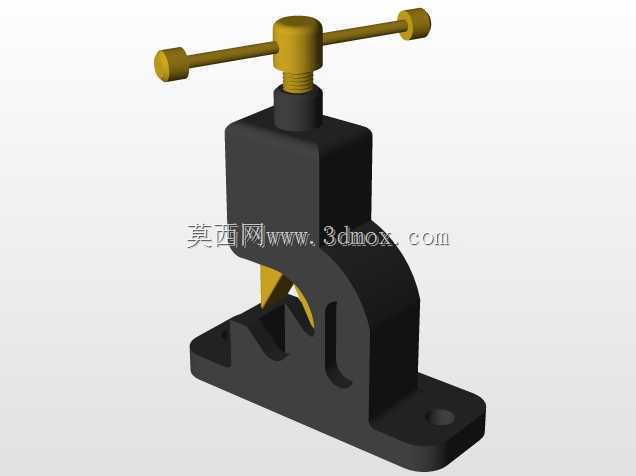

　　结构设计层面，这款装置的底座采用带加强筋的一体式铸造结构，整体重心偏低，两个长圆形安装孔预留了螺栓固定的调节余量，安装时可以根据工位台面的螺栓孔位调整固定位置，不需要额外加工适配孔位。丝杠副的位置做了沉台防护设计，能减少作业过程中金属切屑、打磨粉尘落入螺纹配合面，降低日常维护的清理频次，延长传动部件的使用寿命。T型操作杆的长度经过力臂优化，普通成年操作人员不需要借助加力杆，就能单手转动操作杆达到足够的夹紧力，针对薄壁塑料管道的夹持需求，操作人员也可以通过控制转动的圈数灵活调整夹紧力，避免夹裂管壁。

　　安装边界上，这款装置的底座轮廓尺寸适配常规小型钳工台的台面宽度，安装后钳口的中心高度和操作人员站立作业时的手肘高度匹配，长时间作业不会出现过度弯腰或者抬臂的疲劳感。固定钳身的侧面预留了小型工位附件的安装位置，可以根据作业需求加装挡屑板、定位挡块等配套辅件，拓展工位的功能边界。和普通台虎钳相比，这款管道专用夹持装置的V型钳口不需要额外更换钳口配件就能适配圆管类工件，夹持稳定性更好，不会出现普通平口钳夹圆管时工件受力不均弹出的安全隐患，在小口径管道作业的场景下，作业效率比通用平口钳提升40%以上。

　　日常使用过程中，这类夹持装置的维护成本极低，只需要定期在丝杠螺纹面涂抹少量润滑脂，就能保证进给动作顺畅，底座的喷塑层能抵御车间常见的水、油污腐蚀，长期使用也不会出现表面锈蚀的问题。钳口的磨损部件采用可更换设计，当咬合面的防滑纹理磨损到夹持力不足时，只需要拆卸固定钳口的紧固螺丝更换新钳口即可，不需要整体更换装置，能降低工位工具的长期投入成本。在实训教学场景中，这款装置的结构完全外露，没有复杂的隐藏传动部件，也可以作为螺旋传动机构、夹具受力分析的教学演示模型，帮助初学者理解夹紧力的传递逻辑、工装定位的基本原理。
