乘用车多辐条铝合金轮毂配套橡胶轮胎总成

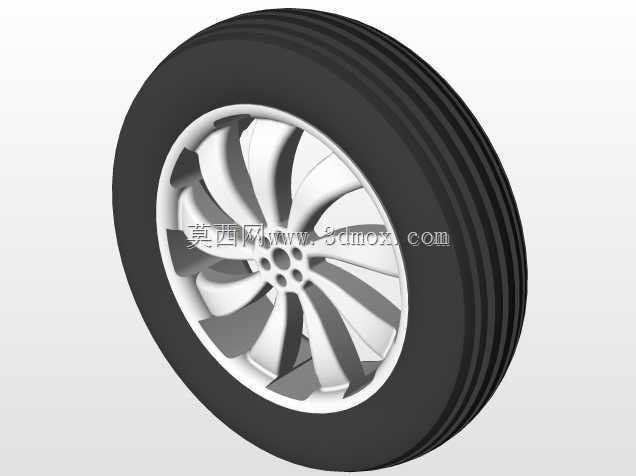

　　日常做整车底盘行走系统匹配时，车轮总成是最先需要确认边界的部件之一，这个模型还原的是常规家用前驱乘用车配套的17寸辐条式轮毂搭配子午线轮胎的完整结构，建模时完全按照量产件的装配逻辑做了配合约束，轮辋与轮胎的胎圈座配合面做了过盈配合的公差预留，和实车装配时的压装逻辑完全一致。

　　从实际应用场景来看，这类车轮总成主要适配A级到B级的家用乘用车，兼顾城市铺装路面行驶的静音需求与常规非铺装路面的抗冲击性能，轮毂采用多辐条不等宽设计，不是单纯为了外观造型，每根辐条的走向都对应了轮心安装孔到轮辋的力传递路径，车辆过减速带或者经过坑洼路面时，地面传来的冲击载荷会通过胎面传递到轮辋，再顺着辐条分散到轮毂中心的安装法兰面，避免应力集中在单根辐条上造成断裂。建模时特意还原了辐条背面的减重凹槽，量产件这个位置会在保证结构强度的前提下做偷轻处理，降低非簧载质量，提升悬架的响应速度，很多新手建模容易忽略这个细节，把辐条做成等厚的实体，做有限元分析时就会出现应力分布和实际情况偏差过大的问题。

　　轮胎部分还原了四条纵向主排水槽加横向细花纹的结构，主排水槽的深度按照常规新胎8mm的尺寸做了建模，横向花纹的角度按照15度倾斜设计，这个角度是兼顾排水性能与滚动噪音的最优区间，角度过大容易在高速行驶时产生泵吸噪音，角度过小则会降低湿地抓地力，雨天行驶时轮胎与地面之间的水膜可以顺着纵向主槽快速排出，横向细槽则负责划破接地面的残留水膜，避免出现水滑现象。轮胎的断面高宽比按照55的扁平比设置，这个扁平比在家用车上属于兼顾舒适性与支撑性的设定，过弯时胎侧的变形量控制在合理区间，不会因为扁平比过小导致胎壁过硬滤震差，也不会因为扁平比过大出现过弯侧倾过大的问题。

　　安装边界部分，轮毂中心的定位孔按照60.1mm的中心孔直径建模，周围的五个螺栓孔按照114.3mm的孔距均匀分布，这个孔距是多数日系及自主品牌家用车的通用孔距，匹配M12x1.5的轮毂螺栓，安装面做了1mm深度的沉台设计，和车辆轴头的法兰面完全贴合，避免安装后出现车轮抖动的问题。轮辋的宽度按照7J的标准设计，适配215到225宽度的轮胎，轮缘位置做了凸起的轮峰结构，轮胎充气后胎圈会卡在轮峰内侧，即使轮胎出现慢撒气的情况，也不会轻易从轮辋上脱落，保障行驶安全。

　　做整车总布置时，这个车轮模型可以直接导入装配体，只需要调整轮心的安装坐标，就能确认轮拱的空间是否足够，转向时轮胎会不会和翼子板内衬、减震器弹簧座发生干涉，不需要再单独绘制车轮的包络面。做运动仿真时，轮胎的外直径按照668mm设置，和整车的传动比匹配后，可以直接算出不同车速下的轮速，验证ABS轮速传感器的信号匹配逻辑，也能用来计算整车的滚动阻力，为动力系统的选型提供参考。很多刚入行的工程师做底盘设计时，容易忽略轮胎的动态变形量，把轮胎当成刚性体来校核间隙，实际上车辆满载或者过弯侧倾时，胎侧会有最多20mm的变形量，这个模型的轮胎部分按照实际橡胶件的变形预留了柔性体的参考边界，导入有限元软件后可以直接设置橡胶材料参数，模拟不同载荷下的轮胎变形情况，校核动态间隙时的准确度会比刚性车轮模型高很多。

　　轮毂的安装面到轮辋外侧的偏距按照40mm设置，这个偏距值可以让车轮的接地面中心和轴承的受力中心基本重合，减少轮毂轴承受到的弯矩，延长轴承的使用寿命，偏距过大或者过小都会导致轴承承受额外的轴向力，时间长了会出现轴承异响、提前损坏的问题。气门嘴的安装位置在轮辋的凹槽处，避开了辐条的遮挡位置，后续给轮胎充气时不需要调整辐条位置就能直接对接充气嘴，符合日常使用的维护需求。
