跨轴扭矩转接传动支撑结构

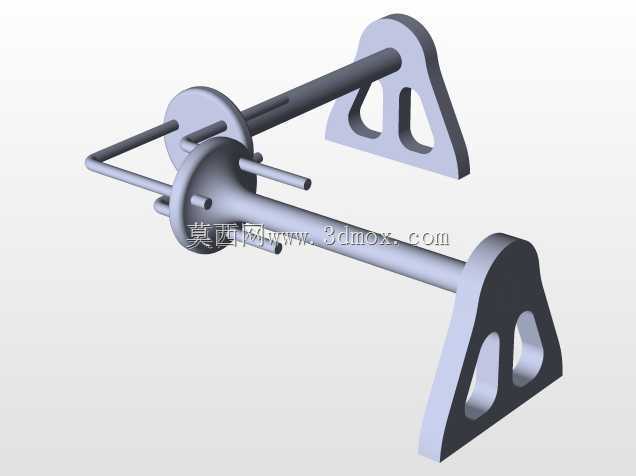

　　在各类中小功率轴系传动场景中，经常会遇到两根平行轴间距固定、需要实现无接触式扭矩传递的需求，这类需求常见于轻工包装设备的送料辊组、小型实验台的动力转接、食品加工设备的洁净传动段——尤其是需要避免传动件直接接触造成物料污染、或者需要预留轴间间隙做密封隔离的工位，传统的联轴器、齿轮传动要么需要轴端直接对接，要么传动件啮合存在润滑泄漏风险，很难适配这类特殊安装边界。这套跨轴扭矩转接结构，就是针对这类平行轴间的扭矩传递需求设计的，整体采用双侧支撑的桥式布局，两端的三角形支撑座直接固定在设备安装基板上，中间的传动组件悬空架设在两根待连接轴之间，不需要额外在轴上加装复杂的固定套，安装时只需要将两端支撑座的安装孔对准基板上的预设螺孔锁紧，

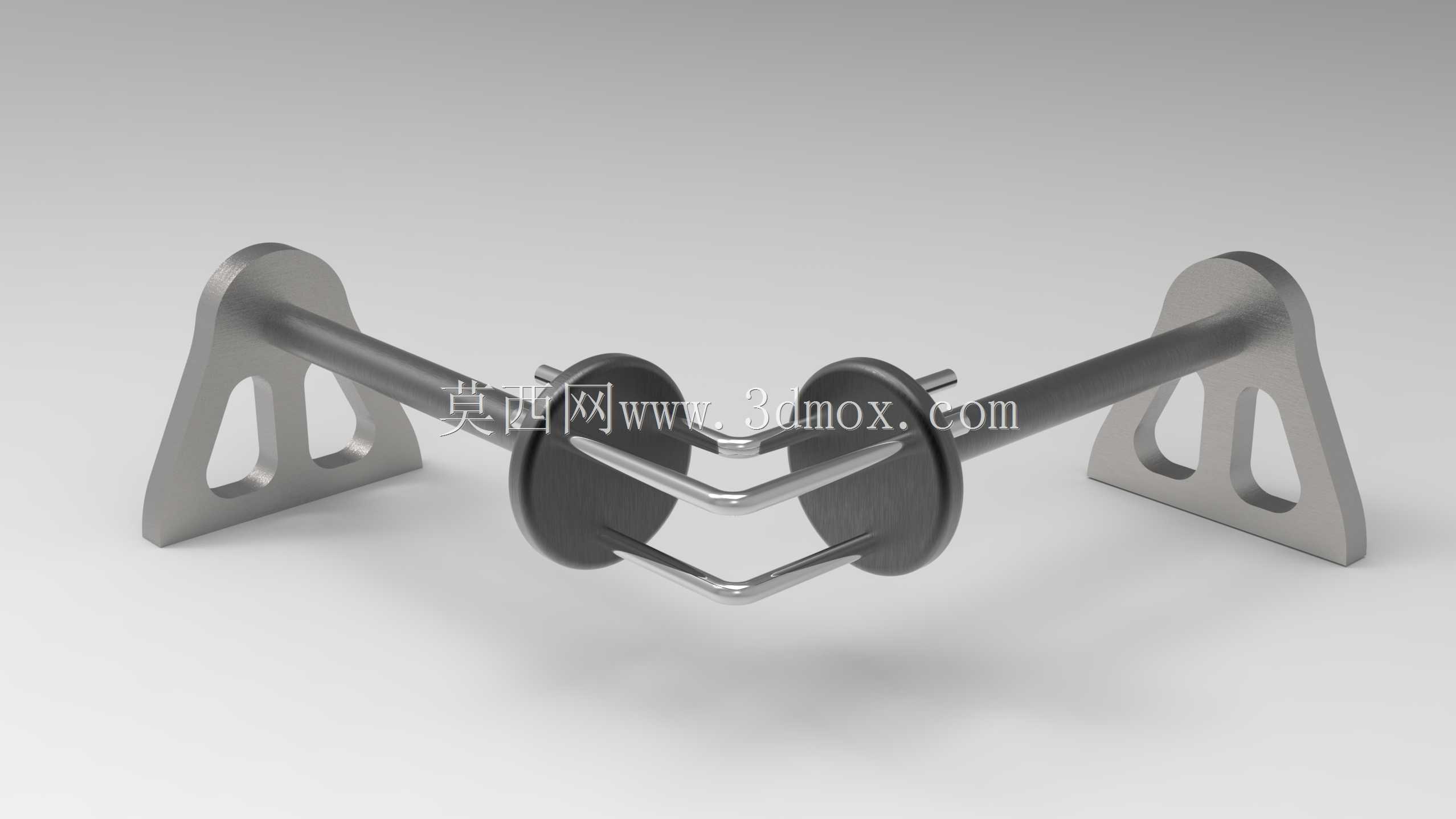

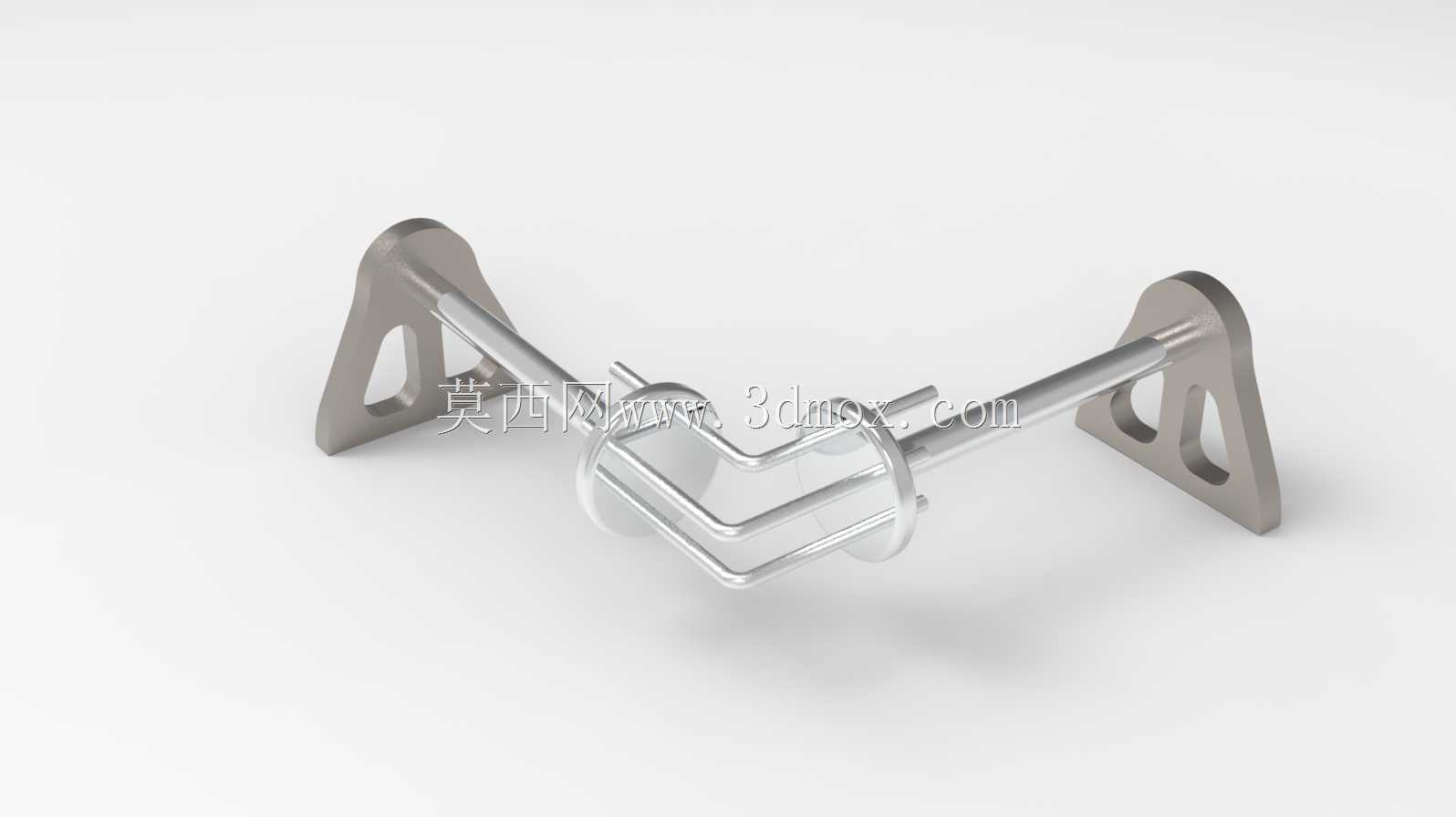

　　再调整中间传动组件的位置，让两侧的拨叉分别卡入两根轴端的对接槽即可完成装配，不需要做复杂的轴系同轴度校准，对安装面的加工精度要求比刚性联轴器低30%左右，很适合现场改造类的设备升级场景。从结构设计逻辑来看，两端的支撑座采用三角形镂空结构，不是为了刻意做轻量化造型，而是在保证支撑刚度的前提下，减少加工时的材料去除量，同时三角形的支撑轮廓可以让安装螺栓的排布形成稳定的三角支撑面，即使设备运行中存在小幅振动，支撑座也不会出现松动偏移；支撑座中间的光轴采用调质处理的碳钢材质，表面做镀硬铬处理，一方面是为中间的滑动传动件提供光滑的导向基准，另一方面镀铬层可以提升表面耐磨性，长期运行不会出现磨损卡滞。中间的传动核心是两组对称布置的盘形拨叉组件，

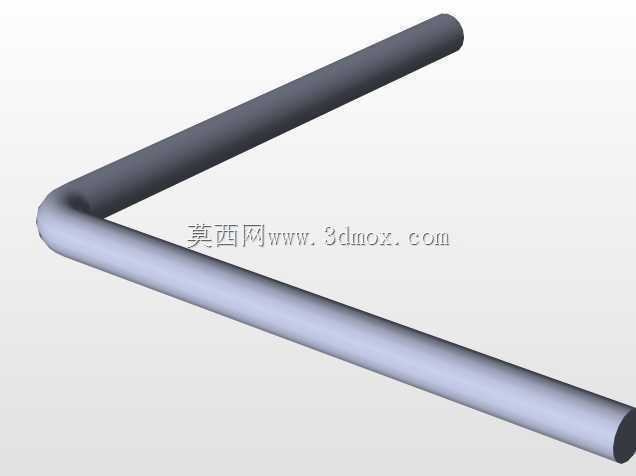

　　两个圆盘通过两根平行的金属拨杆连接，圆盘中心预留轴孔，可以分别套在两根待传递扭矩的轴端，当其中一根轴转动时，轴端的卡销会带动对应侧的圆盘转动，圆盘通过两根平行拨杆带动另一侧的圆盘同步转动，从而将扭矩从一根轴传递到另一根平行轴上；这种传动方式属于无啮合间隙的柔性传动，拨杆和轴端卡销之间的接触面积大，接触应力比齿轮传动小很多，运行时的噪音更低，而且不需要添加润滑脂，完全可以用在洁净要求高的食品、医药生产设备上。在安装边界上，这套结构的整体宽度可以根据两根轴的实际间距做适配调整，支撑座的安装孔采用长圆孔设计，允许在安装时沿轴的垂直方向做±5mm的位置微调，补偿基板加工时的孔位误差；两端支撑座的底面设计有0.2mm深的定位凹槽，

　　可以和基板上的定位凸台配合，快速完成安装定位，不需要反复打表找正；中间的拨叉组件和支撑座之间预留有2mm的轴向间隙，避免轴系运行时的热胀冷缩造成结构卡滞，即使设备在0-60℃的环境温度下连续运行，也不会因为零件热变形出现传动卡涩的问题。从实际使用场景来看，这套结构除了用在平行轴的扭矩传递上，还可以作为过载保护结构使用——当传递的扭矩超过设计阈值时，拨杆会产生小幅弹性变形，和轴端卡销之间出现打滑，避免动力端的电机过载烧毁，不需要额外加装过载离合器，能简化设备的传动链结构；而且整个结构没有易损件，除了定期检查支撑座的固定螺栓是否松动之外，不需要做额外的维护保养，比传统的链条传动、皮带传动的维护成本低很多，很适合长期连续运行的自动化生产设备。在设计细节上，拨杆和两侧圆盘的连接采用过盈配合加销钉固定的方式，避免长期正反转切换时出现连接松动；圆盘的轴孔内镶嵌有自润滑铜套，即使轴和圆盘之间存在小幅相对转动，也不会出现金属干摩擦造成的磨损；支撑座和中间光轴的连接采用紧定螺钉固定，安装时可以根据轴的实际高度调整光轴的安装高度，适配不同轴径、不同安装高度的轴系传动需求，不需要重新加工支撑座，通用性很强。
