手动剪式小型升降作业台结构设计

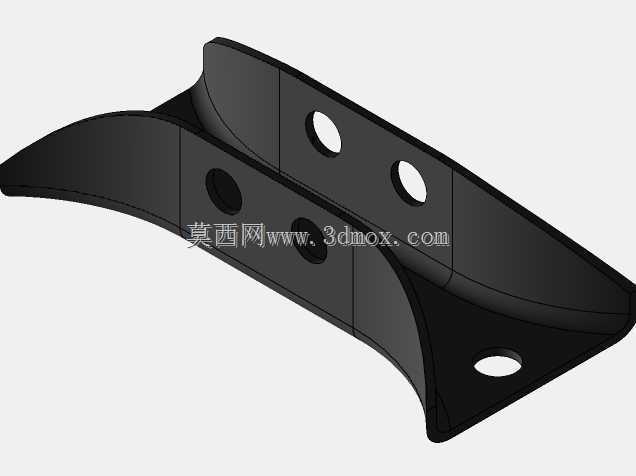

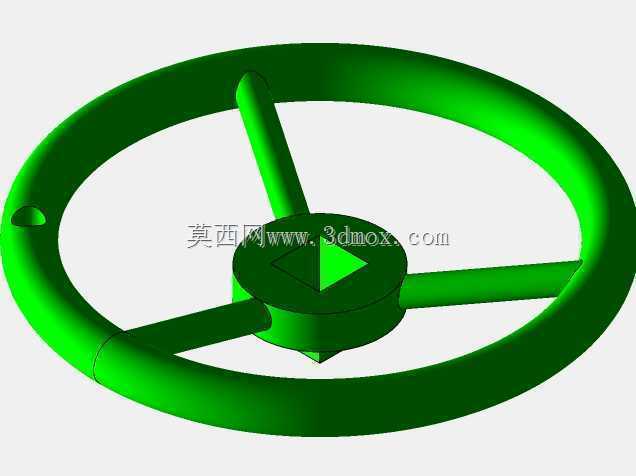

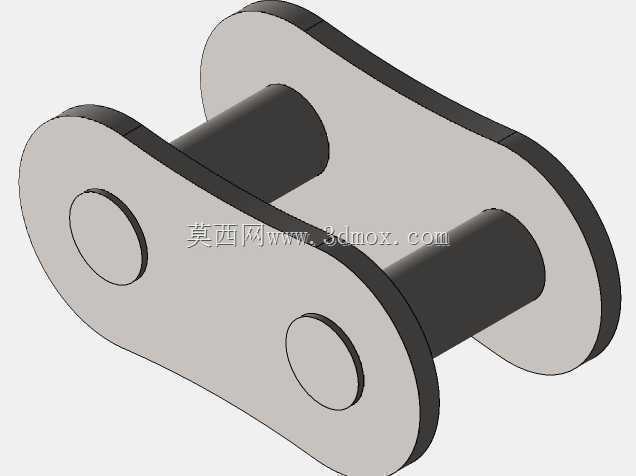

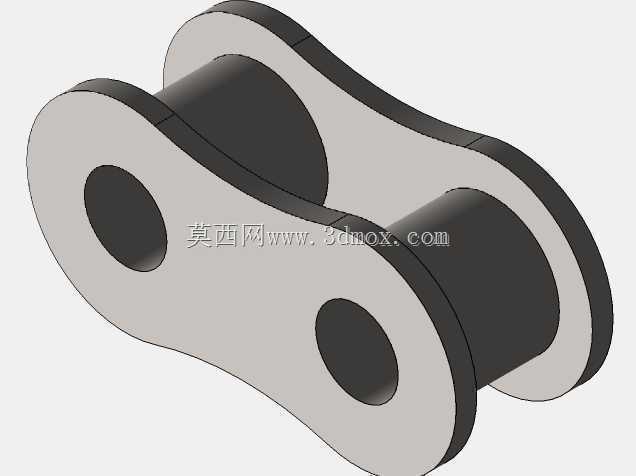

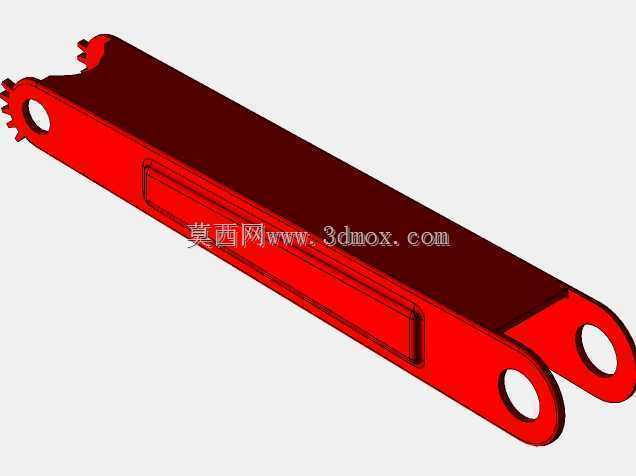

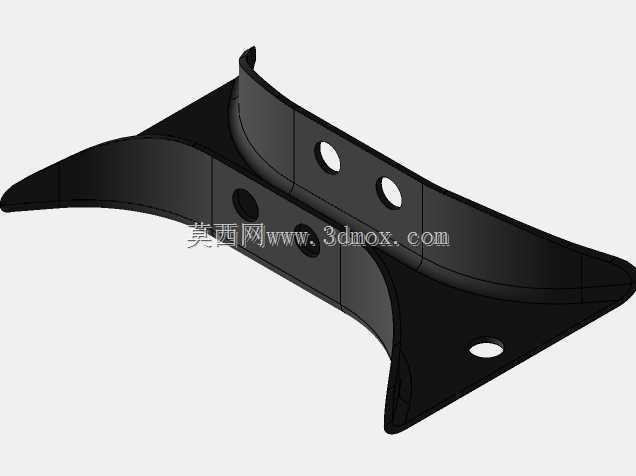

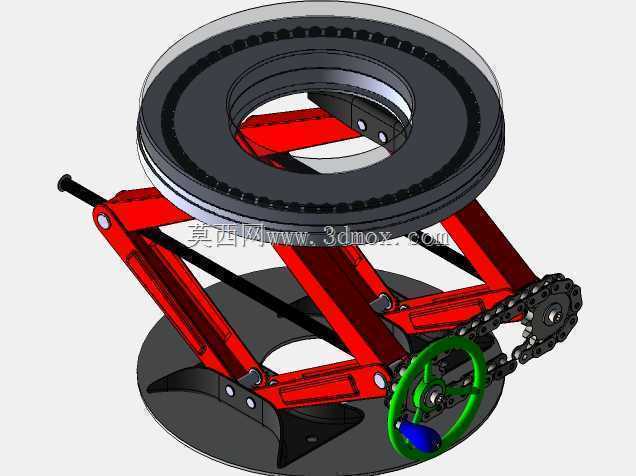

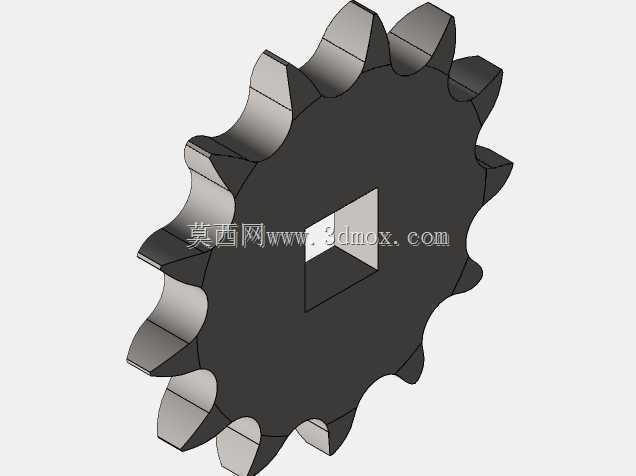

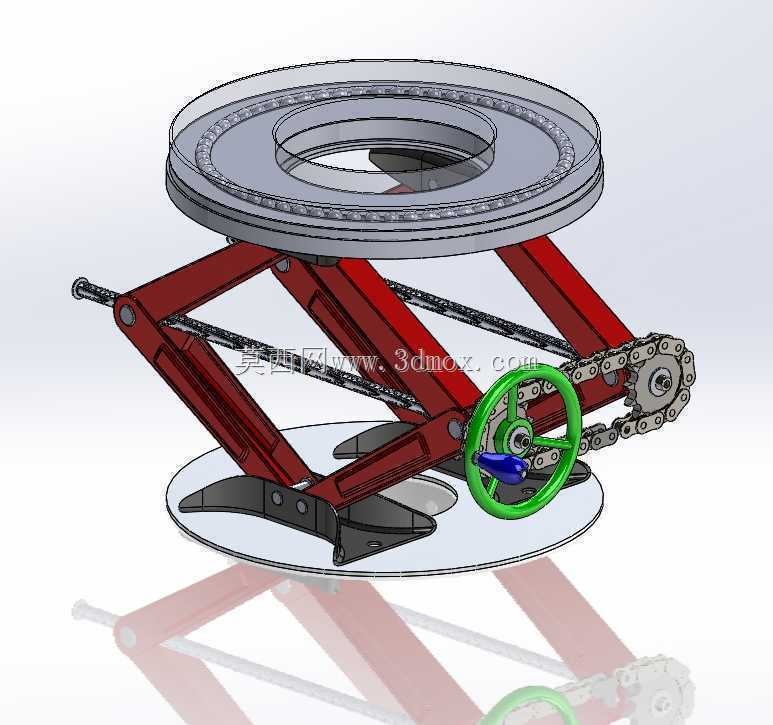

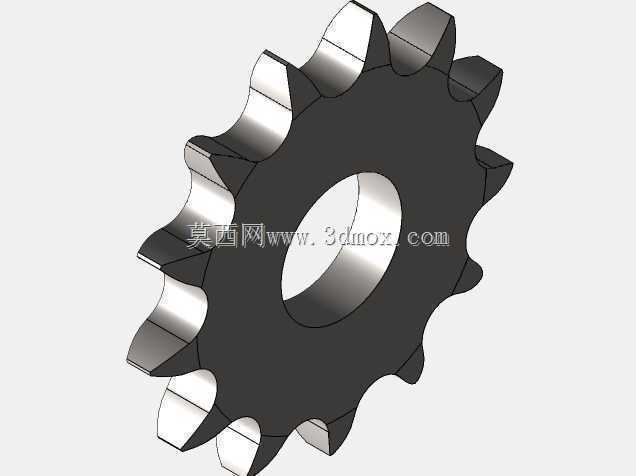

　　这款小型手动升降装置的核心应用场景集中在模具维保、小型工装调位、精密部件装配这类需要小行程精准顶升的作业环节，尤其适配冲压车间顶压模具拆卸、工位上轻型工件高度微调这类大吨位升降设备无法覆盖的窄空间作业需求，相比车间常用的液压小千斤顶，它的台面支撑范围更大，顶升过程的同步性更好，不会出现单点顶升带来的工件偏斜问题。从功能特性来看，装置采用剪式连杆作为核心承重结构，多组铰接点均匀分摊顶升载荷，底部带防滑支撑脚，放置在工位平台上无需额外固定即可稳定作业，驱动端采用手轮配合链传动的结构，相比传统剪式千斤顶的摇杆驱动，操作时的力臂更长，单人施加较小的握力即可完成额定载荷的顶升，链条传动的传动比稳定，不会出现螺杆驱动容易卡滞的问题，

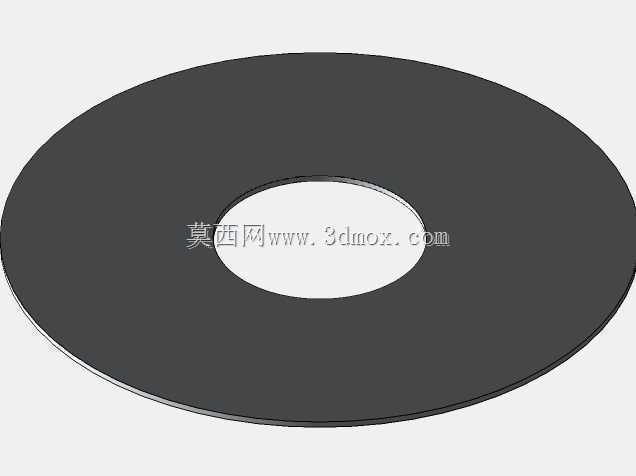

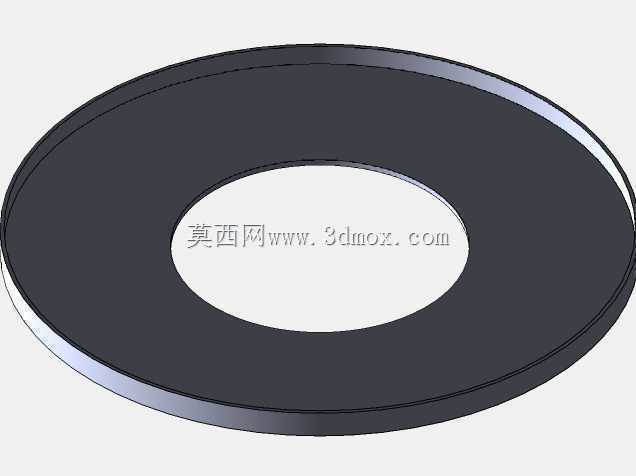

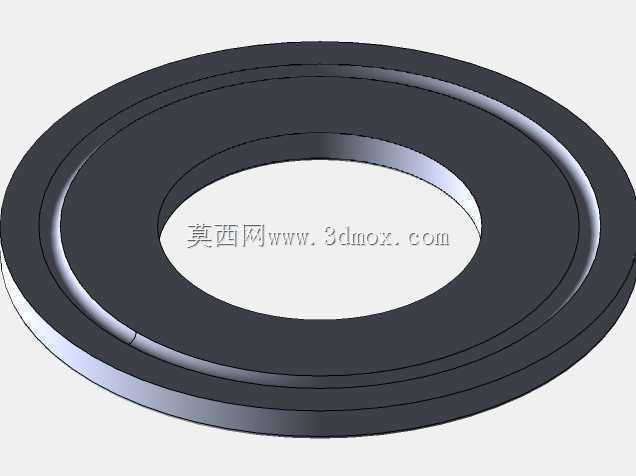

　　手轮位置偏心布置在底座侧边，操作时不会和上方顶升的工件产生空间干涉。设计思路上优先考虑了窄工位的适配性，整体结构没有外凸的突兀部件，上下承载面均采用圆形平板结构，上方台面可以根据作业需求加装工装夹具或者防滑垫，下方底座的支撑脚向外延伸出剪臂的投影范围，即使升到最高行程，整体的重心依然落在底座支撑边界内，不会出现侧翻风险。安装边界方面，装置处于最低位时整体高度较低，可以直接推入工件底部的预留间隙，不需要提前将工件垫高，最大顶升行程覆盖常规小型模具拆卸的顶出距离，作业时不需要额外搭配垫块，整体的回转半径控制在底座直径范围内，在工位密集的装配车间、模具维修区使用时，不会和周边的工装设备产生碰撞。结构细节上，

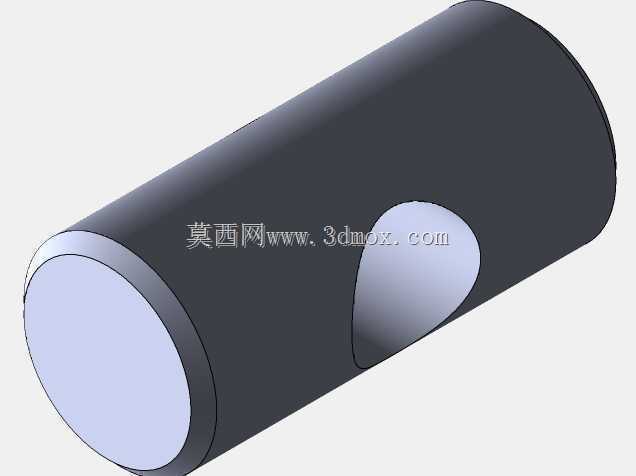

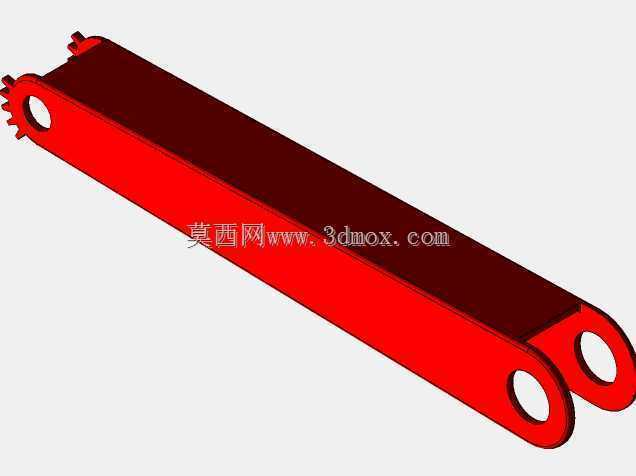

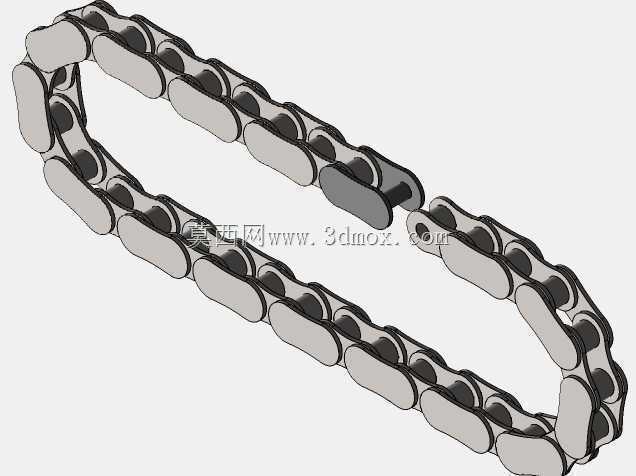

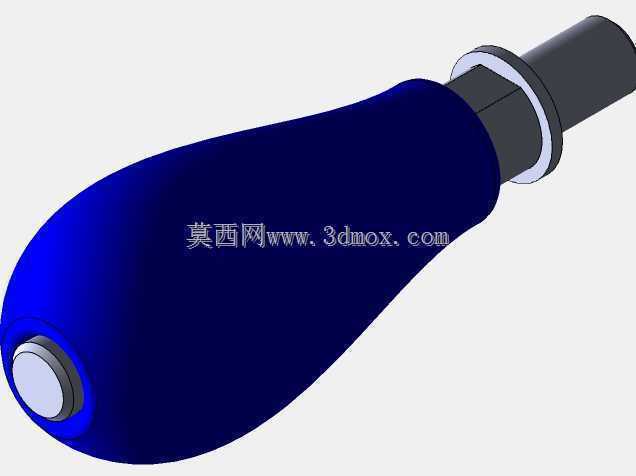

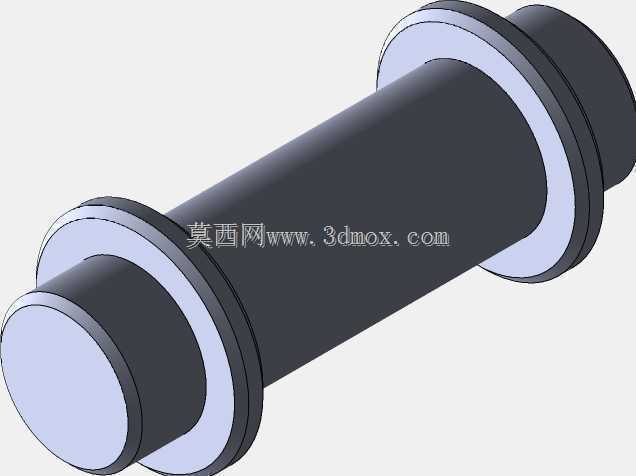

　　剪臂的铰接点采用耐磨衬套配合销轴的连接方式，长期反复升降作业也不会出现铰接点松旷导致的台面晃动问题，传动链条处预留了张紧调节的结构，长期使用出现链条松弛时可以快速调整张紧度，不需要拆解整体结构，手轮上加装了防滑握套，手上沾有少量油污时也能稳定操作，不会出现打滑脱手的情况。这类小型手动升降装置不需要外接电源或者气源，完全依靠手动驱动，在没有动力源的临时维修场景、防爆车间的无电作业区域也能正常使用，相比电动升降设备，它的结构更简单，后期维护只需要定期给铰接点和传动链条加注润滑脂即可，维护成本极低，对于需要频繁进行小行程顶升微调的工位来说，这类结构的实用性远高于通用的顶升工具。
