这款小型工频变压器主要面向小功率低压供电场景设计,常见于工控辅助供电回路、小型家电控制板、教学实验电源模块、低压信号隔离变送单元等场景,承担市电到低压直流前级的AC-AC电压转换职能,同时可实现初次级侧的电气隔离,避免低压侧回路直接接入市电带来的触电风险与共模干扰传导。从实际使用需求出发,该款变压器额定输入为交流220V市电,额定输出为交流12V、持续载流能力2A,额定输出功率24VA,可覆盖绝大多数小功率控制板、小型传感器模组、低压指示灯组的供电需求,相比开关电源方案,工频变压器的抗浪涌冲击能力更强,EMI干扰水平更低,在对电磁兼容性要求较高的模拟信号采集回路、老旧设备替换维修场景中适配性更好。
设计过程中首先围绕额定功率参数核算铁芯截面积,选用EI型叠片铁芯结构,铁芯叠厚与窗口面积匹配24VA功率等级的绕组线径需求,避免铁芯饱和带来的空载电流过大、温升超标问题。绕组部分采用分层绕制工艺,初级绕组选用适配0.1A左右额定电流的高强度漆包线,绕制完成后包裹多层绝缘聚酯薄膜做层间隔离,再绕制次级2A额定电流对应的较粗线径漆包线,初次级绕组之间额外增加绝缘隔离层,满足电气安规中对加强绝缘的爬电距离要求。骨架选用阻燃PBT材质注塑成型,上下端设置引脚定位槽,直插式引脚采用镀锡铜材质,引脚间距匹配通用PCB板安装孔位,可直接波峰焊固定在PCB板上,无需额外接线固定,适配批量生产的自动化焊接工艺。
外形结构上,铁芯外部包裹绝缘胶带与固定钢夹,钢夹同时承担铁芯叠片压紧与安装固定的作用,避免长期使用过程中铁芯叠片松动产生电磁嗡嗡噪音。整体外形为方正结构,安装边界尺寸适配小功率设备的内部安装空间,引脚伸出长度满足PCB焊接后的机械强度要求,不会因运输震动出现引脚断裂、绕组松动问题。顶部与底部的骨架挡边可限制绕组位置,避免绕线过程中出现漆包线滑出骨架边缘的问题,同时在绕组浸漆固化过程中可阻挡绝缘漆溢出到引脚焊接区域,保证引脚的可焊性。

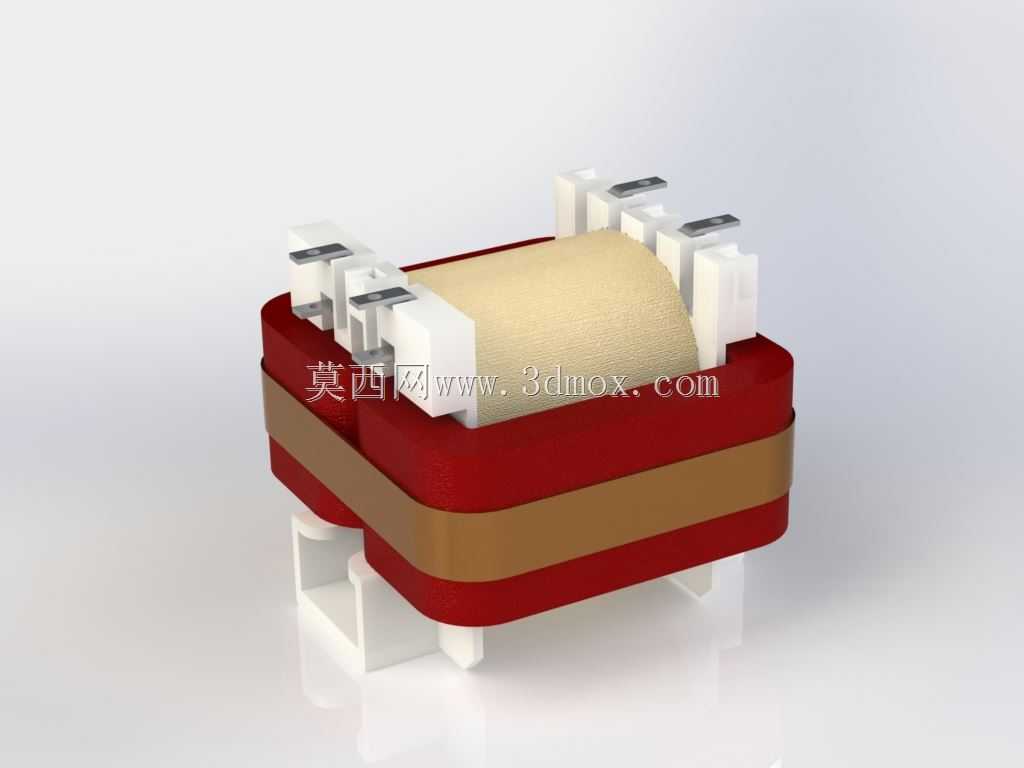

实际选型使用时,需要注意该款变压器为交流输出器件,后端需搭配整流桥、滤波电容、稳压电路才能输出稳定直流电压,安装时需预留一定的散热空间,避免密闭空间内长期满负载运行导致温升过高加速绝缘层老化。引脚焊接时需控制焊接温度与时间,避免高温传导到骨架内部导致漆包线绝缘层熔化短路。模型完整还原了铁芯叠片、绕组包封、绝缘骨架、插针引脚、固定钢夹的所有细节结构,可直接用于设备内部的结构干涉检查、安装空间校核、PCB板布局设计参考,也可作为电气类教学演示的三维可视化素材,帮助初学者理解工频变压器的内部构造与装配关系。
