干式变压器用筒式绝缘支撑结构

　　在配电系统干式变压器的内部装配环节，这类筒式构件是绕组与铁芯之间常用的绝缘支撑部件，日常多应用于10kV及以下电压等级的户内干式变压场景，比如商业综合体配电房、工业车间干式变台、轨道交通站点供电配套的干式变压器内部，承担着绕组径向定位、层间绝缘隔离、内部散热风道预留的多重作用。从实际装配的边界条件来看，这类筒状构件的外径需要与变压器低压绕组的内圈尺寸做间隙配合，单边预留0.2-0.5mm的装配公差，避免过盈装配撑裂绕组绝缘层，同时也不能间隙过大导致绕组运行过程中出现径向窜动；筒壁的厚度需要根据对应变压器的电压等级做绝缘裕度校核，10kV等级下常规壁厚不小于3mm，保证工频耐压测试时不会出现沿面击穿问题。构件的轴向高度需要与对应绕组的高度匹配，上下两端预留1-2mm的端面余量，配合端部的绝缘端圈做轴向压紧，避免变压器运行过程中因电磁振动导致构件移位。

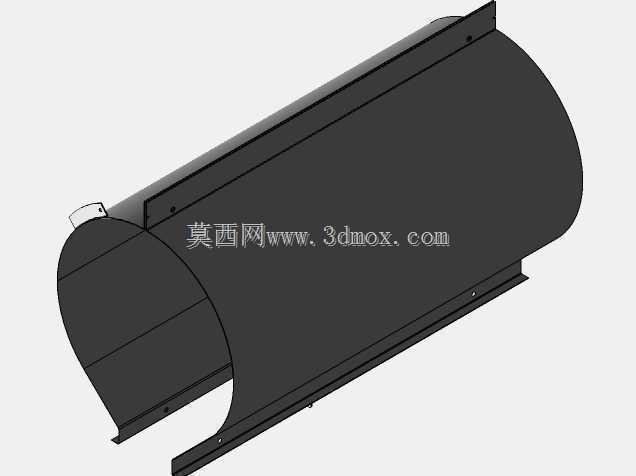

　　从结构设计的逻辑来看，筒壁内侧设置的轴向凸筋是核心功能结构，一方面凸筋可以在筒体内壁与铁芯柱外壁之间形成均匀的通风间隙，让变压器运行时产生的热量能够顺着轴向风道被冷却气流带走，降低绕组与铁芯的温升；另一方面凸筋也相当于筒体的加强筋结构，能够提升薄壁筒体的径向抗形变能力，避免在绕组套装、压装过程中筒体出现瘪塌变形。筒体上端开设的缺口结构，是为了避让绕组端部的引出线排线结构，避免装配时绝缘筒壁剐蹭绕组引线的绝缘层，同时也能给端部的引线固定卡扣预留安装空间，让引线排布更规整，减少引线交叉带来的绝缘隐患。

　　实际选型应用时，这类构件的材质多采用环氧玻璃布层压材料，本身具备良好的绝缘性能与机械强度，同时阻燃等级达到V0级，符合干式变压器的防火要求。设计建模过程中，需要重点关注筒体内壁凸筋的位置度公差，所有凸筋需要沿圆周方向均匀分布，保证各个方向的通风间隙一致，避免出现局部风道堵塞导致的局部过热问题；筒体的圆度公差需要控制在0.3mm以内，保证套装过程中能够顺利滑入绕组内圈，不会出现卡滞问题。另外筒体的上下端面需要做倒角处理，去除加工产生的毛边毛刺，避免尖锐边角划伤相邻的绝缘材料，造成绝缘破损隐患。在变压器整体装配流程里，这类构件是在铁芯叠装完成、下绝缘端圈放置到位之后套装在铁芯柱外侧，之后再进行高低压绕组的套装作业，构件的尺寸精度会直接影响后续绕组套装的顺畅度，以及变压器长期运行的绝缘可靠性与散热稳定性，是干式变压器内部不可或缺的基础绝缘结构件。
