小型内燃机配套鼓风送风结构设计

　　在小型通用内燃机的配套应用场景里，风冷散热与定向送风的需求一直是结构设计里需要重点平衡的环节，这套鼓风结构直接集成在发动机输出侧，不需要额外配置独立动力源，靠发动机自身的输出轴直接驱动风轮转动，既减少了额外的动力损耗，也让整体安装空间得到了有效压缩。从实际使用场景来看，这类结构常配套在小型植保机械、便携式园林动力设备、小型移动发电机组上，需要在设备持续高负荷运转时，一方面为发动机缸体提供持续的强制风冷气流，避免缸头、散热鳍片区域热量堆积导致的动力衰减、润滑失效问题，另一方面也可以通过导风罩的定向风道设计，将部分气流引导至设备的作业端，比如小型背负式喷雾机的药箱搅拌风道、落叶吹扫设备的出风口，实现一套鼓风结构同时满足散热与作业送风的双重需求，不用额外增设独立风机，能有效降低整机的重量与制造成本。

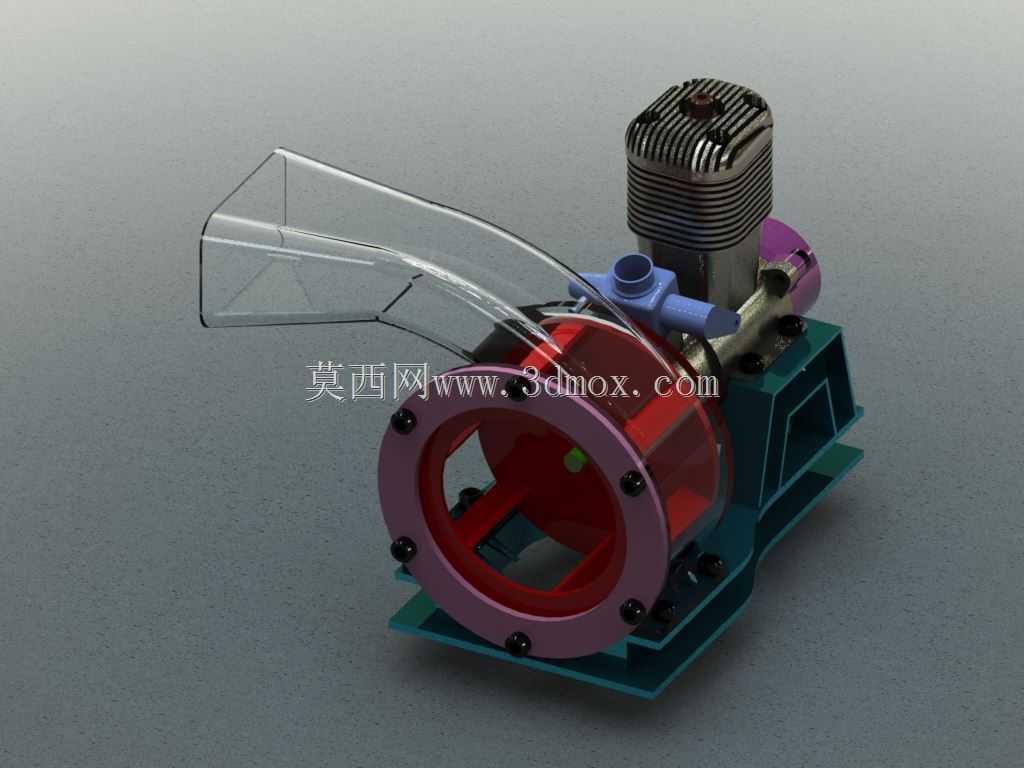

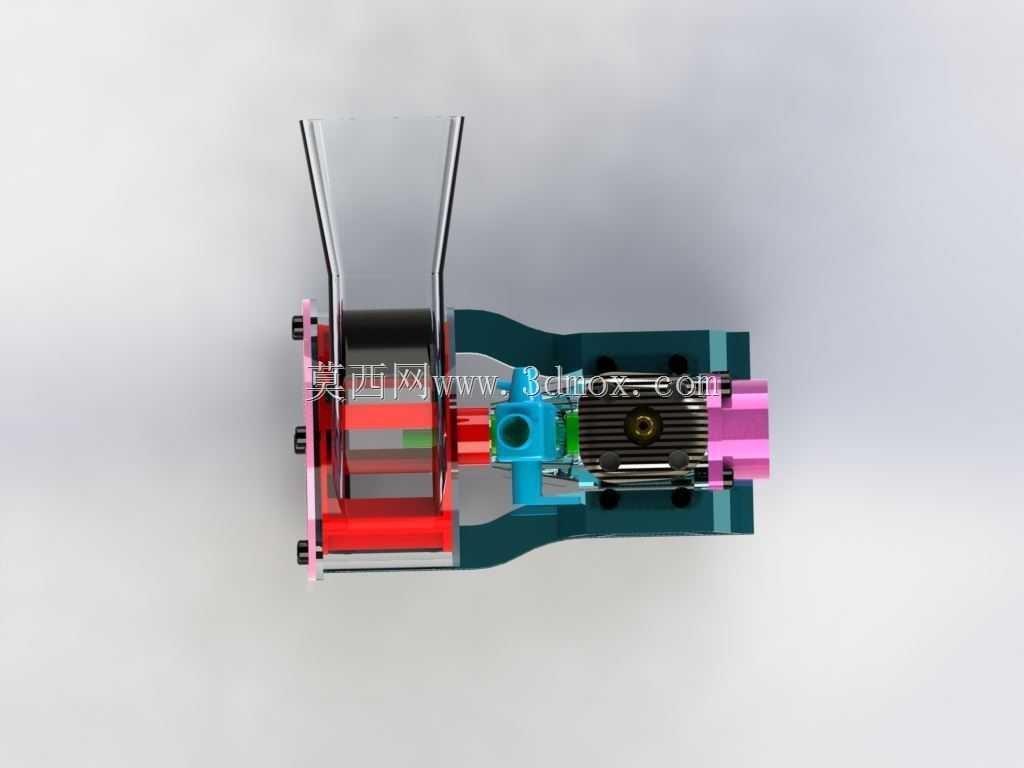

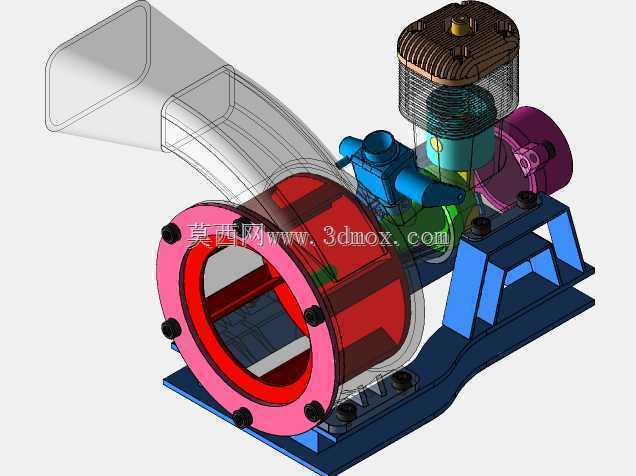

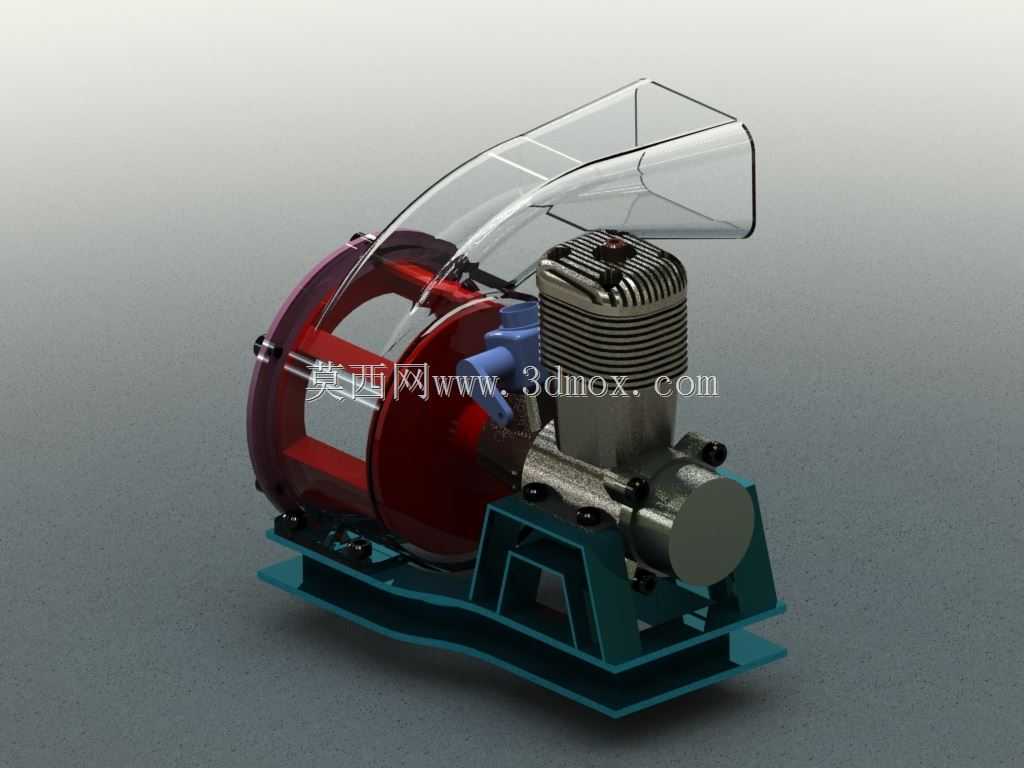

　　设计过程中首先要处理的是安装边界的匹配问题，整个鼓风总成的安装基座直接贴合在发动机曲轴箱的侧端面，采用六点螺栓固定的方式，螺栓孔位完全匹配通用小型单缸内燃机的侧装接口，不需要对原有发动机的壳体做二次加工，基座的定位凸台与曲轴箱的止口配合公差控制在0.05mm以内，保证风轮的转动轴线与发动机输出轴的同轴度，避免高速转动时出现偏心振动。风轮部分采用前倾式离心叶轮设计，叶轮的进风口直接对准发动机缸体的散热鳍片区域，导风罩采用透明可视化的工程塑料材质，一方面可以在设备调试阶段直接观察叶轮的转动状态，及时排查是否有杂物进入风道造成卡滞，另一方面弧形的导风通道可以将叶轮甩出的气流平顺引导至出风口，减少风道内的涡流损耗，出风口的法兰接口采用标准的快装结构，可以直接对接不同直径的送风软管，适配不同作业场景的送风需求。

　　从结构细节来看，叶轮与发动机输出轴的连接采用涨紧套加平键的双重固定方式，在发动机最高转速达到每分钟一万转的工况下，也不会出现叶轮松脱的问题，风轮外侧的蜗壳与安装基座之间设置有橡胶减震垫，能吸收叶轮高速转动时产生的高频振动，避免振动传递到整机的操作把手部位，提升长时间操作的舒适度。缸体侧的导风通道特意做了变径设计，靠近缸头散热鳍片的位置风道截面收窄，提升该区域的气流流速，让散热鳍片间隙里的热量能被快速带走，而通向作业端的风道分支设置有可调风量挡板，可以根据实际作业需求调整散热与作业送风的风量分配比例，比如在设备怠速运转时，可以将挡板完全关闭，让全部气流都用于发动机散热，避免怠速工况下缸体温度过低导致的燃烧不充分问题，而在满负荷作业时，可以根据作业需求打开对应开度的挡板，分配部分气流到作业端。

　　整个总成的外形轮廓在设计时充分考虑了便携设备的安装需求，最大外轮廓尺寸控制在长180mm、宽120mm、高160mm的范围内，不会超出通用小型单缸发动机的原有外廓边界，安装后不会额外增加设备的横向突出尺寸，避免在林间、窄幅作业空间里出现磕碰损坏的问题。所有外露的连接螺栓都采用内六角圆柱头设计，螺栓头部完全沉在安装基座的沉孔内，不会突出在外勾挂杂草、线缆等杂物，导风罩与蜗壳的连接采用卡扣加密封胶条的结构，不需要额外工具就可以快速拆开，方便日常使用中清理风道内积攒的灰尘、草屑等杂物，降低日常维护的难度。在结构强度校核阶段，针对叶轮做了高速动平衡校正，剩余不平衡量控制在0.2g·cm以内，保证在最高工作转速下的振动值符合通用动力设备的振动标准，蜗壳部分的材料选用添加了抗老化剂的ABS工程塑料，在户外高温、紫外线照射的使用环境下，也不会出现快速脆化开裂的问题，安装基座采用压铸铝合金材质，既保证了安装定位的结构刚度，也有效控制了整体的重量，整个鼓风总成的自重控制在780g以内，不会给便携类动力设备增加过多的负重负担。

　　实际工况验证中，这套结构在环境温度35摄氏度的条件下，发动机持续满负荷运转两小时后，缸头温度可以稳定控制在180摄氏度以内，相比没有配套强制鼓风结构的同排量发动机，缸头工作温度降低了40摄氏度以上，有效提升了发动机的连续工作时长，同时作业端的出风口风速可以达到每秒25米，完全满足小型吹扫、喷雾作业的送风需求。
