单轮起重吊钩滑轮组结构设计

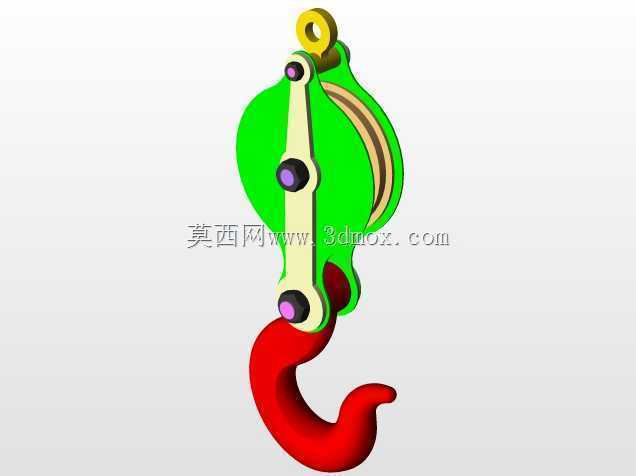

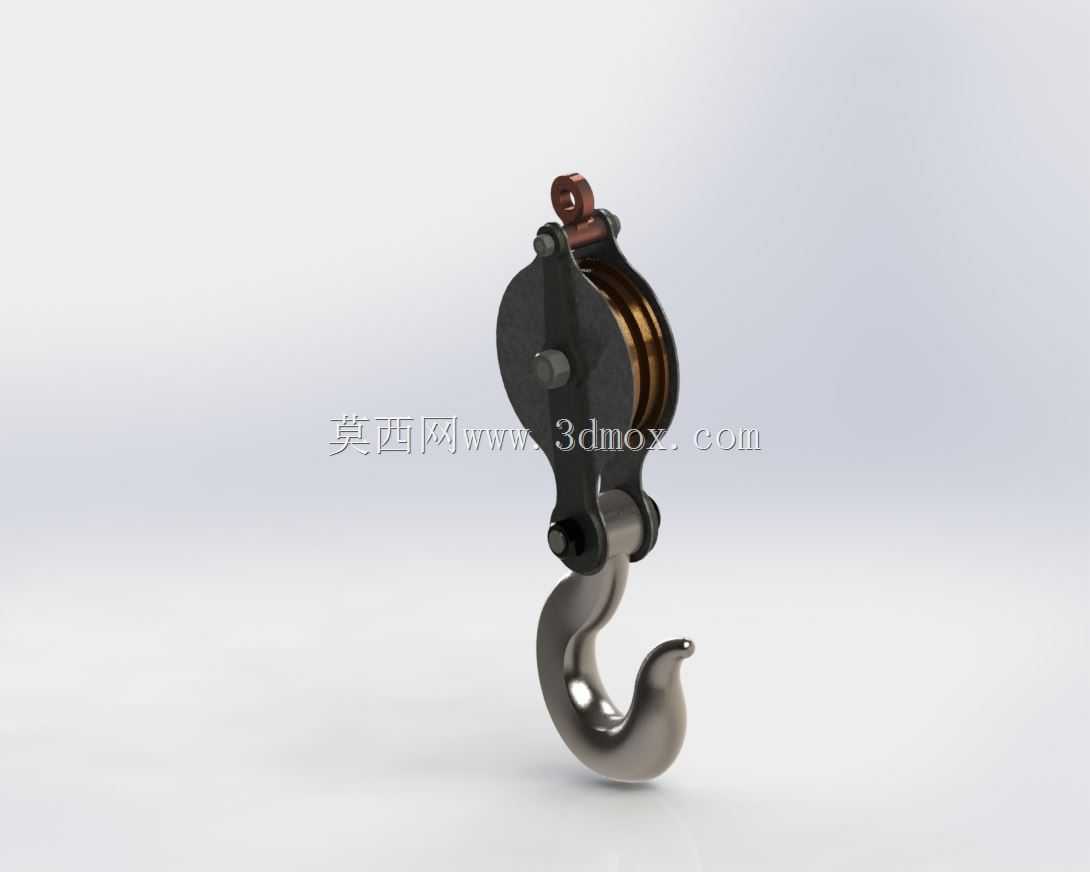

　　在车间重型工件转运、港口散货装卸、基建现场物料垂直吊运这类高频重载作业场景里，吊钩滑轮组是直接承接载荷、连接起升钢丝绳与被吊物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这套单轮吊钩滑轮组的设计，首先围绕额定载荷下的受力传递路径做拆解：起升钢丝绳绕过滑轮槽后，载荷通过滑轮轴传递到两侧夹板，再经夹板下端的连接销轴传递到吊钩钩身，整个传力路径没有冗余的受力拐点，避免局部应力集中带来的构件失效风险。滑轮部分采用带深槽的轮体结构，槽型弧度匹配常用619、637系列起重钢丝绳的绳径范围，槽底做圆弧过渡处理，既可以防止钢丝绳在受力偏斜时脱槽，也能减少钢丝绳与轮槽的接触挤压应力，延长钢丝绳的使用寿命；

　　滑轮内部集成自润滑滑动轴承结构，不需要频繁加注润滑脂就能保证滑轮在起升、下降过程中灵活转动，减少钢丝绳与轮槽之间的滑动摩擦，避免钢丝绳过早出现断丝、磨损超标问题。两侧夹板采用加厚钢板裁切成型，夹板上端做圆弧收边处理，既避免锐角对钢丝绳造成剐蹭，也能在滑轮外侧形成防护结构，防止作业过程中异物卡入滑轮与夹板的间隙造成卡滞；夹板之间通过定距套配合紧固螺栓保持固定间距，保证滑轮在两侧夹板之间的转动间隙均匀，不会出现轴向窜动导致的轮槽偏磨。吊钩部分采用锻造钩身结构，钩身截面为椭圆形，相比矩形截面能在同等自重下获得更高的抗弯截面系数，钩尖位置设置防脱挡板的安装位，使用时加装防脱卡板就能避免吊索具在作业过程中从钩口脱出；

　　吊钩与夹板的连接位置采用推力轴承配合铰接结构，吊钩可以绕垂直轴线360度自由转动，方便吊装作业时调整被吊物的朝向，不会因为钢丝绳扭劲导致钩身跟着旋转，降低作业过程中的安全隐患。从安装边界来看，这套滑轮组的上端适配常规起重机起升机构的钢丝绳缠绕路径，不需要对原有起重机的小车滑轮组做额外改造就能直接替换安装；下端钩口的开口尺寸适配常用的卸扣、吊装带吊环规格，不需要额外定制转接件就能完成与各类吊具的连接。设计过程中针对不同工况的受力情况做了细节优化：当吊装作业存在小幅横向摆动时，滑轮轮缘的加高结构可以限制钢丝绳的横向位移量，避免钢丝绳脱槽；当载荷瞬间起升存在冲击时，滑轮轴与夹板的配合位置采用过渡配合加防转销结构，

　　避免轴体在冲击载荷下出现转动磨损；钩身的危险截面位置做了加厚处理，按照额定载荷的1.5倍做静载强度校核，保证在偶尔超载的工况下也不会出现塑性变形。日常维护层面，这套结构的拆解难度低，只需要拆下夹板侧面的紧固螺栓就能取出滑轮、检查轴承磨损情况，吊钩的铰接位置预留了润滑注油通道，可以定期加注润滑脂保证转动灵活性，不需要整体更换总成就能完成易损件的维护更换，适配工地、车间这类维护条件有限的作业场景。在实际选型适配时，这套单轮结构更适配1-5吨区间的中小吨位起升作业，相比多轮滑轮组自重更轻，下钩的整体高度更低，在厂房净空高度有限的场景下能获得更大的有效起升高度，减少因为吊具自身高度占用带来的起升行程浪费。
