台式手动管钳夹紧工装结构设计

　　在管件加工、管路装配、小型五金件修配的作业场景里，这类台式手动管钳是工位上出镜率极高的装夹工具，和普通台虎钳的平口夹持逻辑不同，它的钳口做了适配圆管、异形管件的咬合结构，能避免薄壁管件装夹时出现夹扁、打滑的问题，不管是小批量的机加工车间管件倒角、套丝工序，还是设备维修现场的管路拆装、工件修磨，都能靠它提供稳定的夹持力，解放作业人员的双手，保证加工或拆装过程中工件不会出现位移偏转。

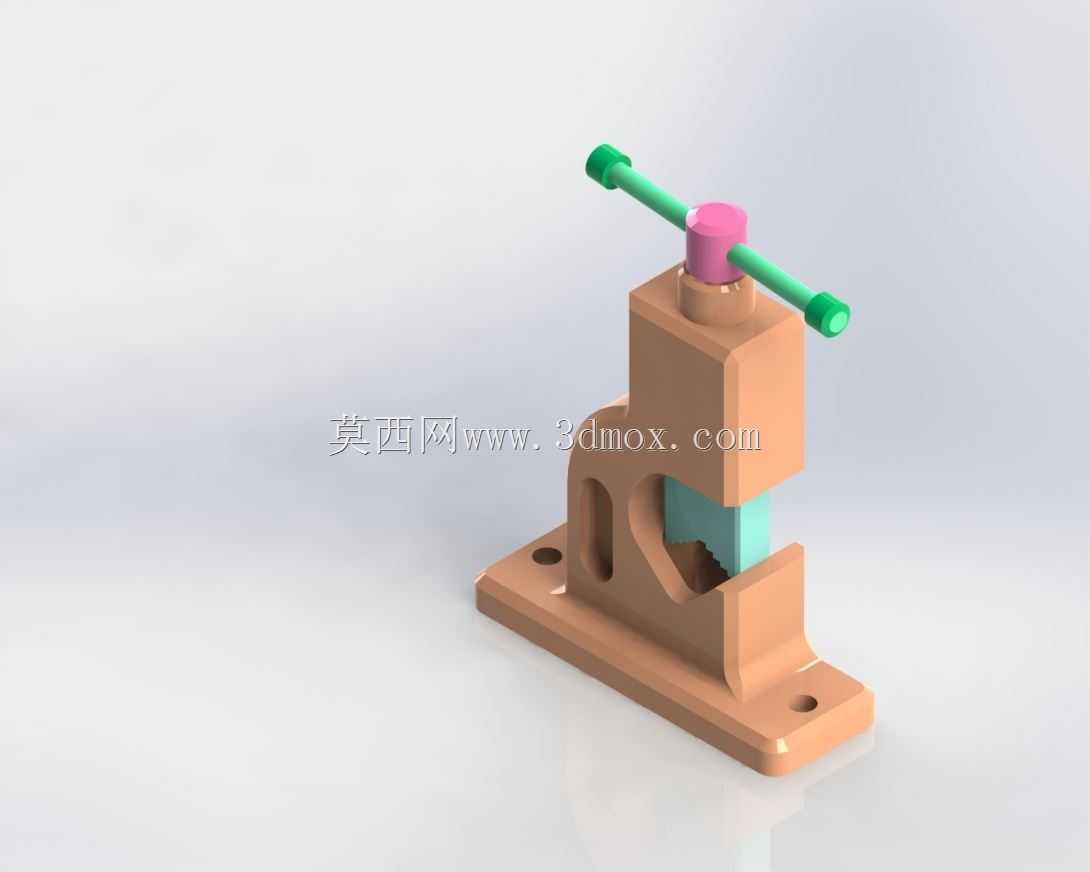

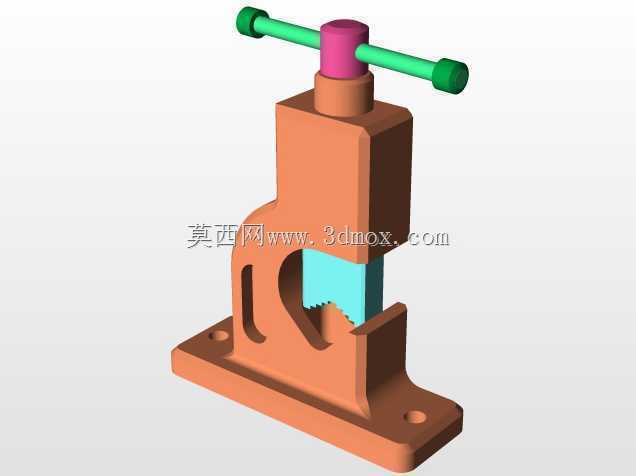

　　从结构设计逻辑来看，整个钳体采用分体式装配思路，底部带安装孔的铸铁底座是整个工装的受力基础，两个对称的沉头安装孔可以适配M8-M10规格的膨胀螺栓或者T型槽螺栓，能直接固定在木质工作台、铸铁钳工台或者生产线的工装台面上，底座的安装边界控制在160mm*80mm的矩形范围内，不会占用过多工位操作空间，底座和上部钳身采用一体化铸造成型的加强筋结构，在钳身受力的侧壁位置做了圆弧过渡的加厚处理，避免长期大扭矩夹紧时出现钳身开裂的问题。

　　上部的夹紧执行部分，核心是带V型咬合齿的活动钳块和固定钳口，固定钳口和钳身本体整合在一起，活动钳块通过梯形丝杠带动实现进给，梯形丝杠的导程设计为4mm，既保证了夹紧时的自锁性能，不会因为工件振动出现松夹，也能让操作人员快速调整钳口开合范围，最大开合距离可以适配直径50mm以内的圆管或者厚度40mm以内的方形工件，覆盖了日常维修、小批量加工里绝大多数的管件、小型五金件装夹需求。丝杠顶部的操作杆采用穿销式的可拆卸结构，绿色的防滑操作套套在金属杆两端，操作人员转动操作杆的时候可以获得更大的力臂，不需要借助额外的加力杆就能输出足够的夹紧力，操作杆的总长度控制在120mm，转动时不会和台面上的其他工具、量具发生干涉。

　　钳口的咬合齿做了高频淬火处理，硬度达到HRC45-50，长期夹持带氧化皮的钢管、铜管也不会出现过快磨损，活动钳块和钳身的配合面采用燕尾槽导向结构，导向间隙控制在0.02-0.05mm之间，既保证活动钳块进给顺畅无卡滞，也能避免夹紧时钳块出现上下翘动，保证夹持面的平行度，让工件夹紧后受力均匀。在丝杠和活动钳块的连接位置，设计了带防尘圈的推力轴承结构，能减少丝杠转动时的摩擦阻力，同时阻挡加工产生的铁屑、灰尘进入配合间隙，延长工装的使用寿命，日常维护只需要定期在燕尾槽、丝杠位置涂抹少量锂基脂就能保证操作顺畅。

　　实际使用过程中，这类管钳的操作门槛很低，不需要外接气源、电源，完全靠手动操作就能完成装夹，适合没有动力源的野外维修场景、临时加工作业点使用，和普通台虎钳相比，它的V型钳口对圆管类工件的适配性更好，夹持时的接触面积更大，不会像平口钳那样因为线接触导致薄壁管变形，在进行管件套丝、弯管、焊接定位的时候，能牢牢锁住工件，避免加工过程中工件转动导致的加工精度偏差、焊道错位问题。钳身的外露部分都做了圆角钝化处理，没有尖锐的毛刺棱角，操作人员作业时不会被边角划伤，整体的结构没有复杂的传动部件，出现故障时只需要更换磨损的钳口块或者丝杠就能完成维修，备件成本很低，适合作为车间工位的基础工装长期配置。

　　从安装适配性来说，底座的安装孔距设计为120mm，和市面上多数标准钳工台的预留安装孔位匹配，不需要额外在台面上打孔就能完成固定，如果是临时使用场景，也可以通过C型夹把底座固定在工作台边缘，不需要破坏工作台面结构。整个钳体的总高度控制在150mm，操作位置的高度符合人工站立作业的人机工程学要求，操作人员不需要过度弯腰或者抬臂就能完成夹紧、松夹操作，长时间作业也不容易产生疲劳。钳身侧面预留了辅助工具挂孔，可以临时挂放扳手、螺丝刀等小型工具，拿取十分方便。
