起重作业用滑轮式吊钩组结构设计

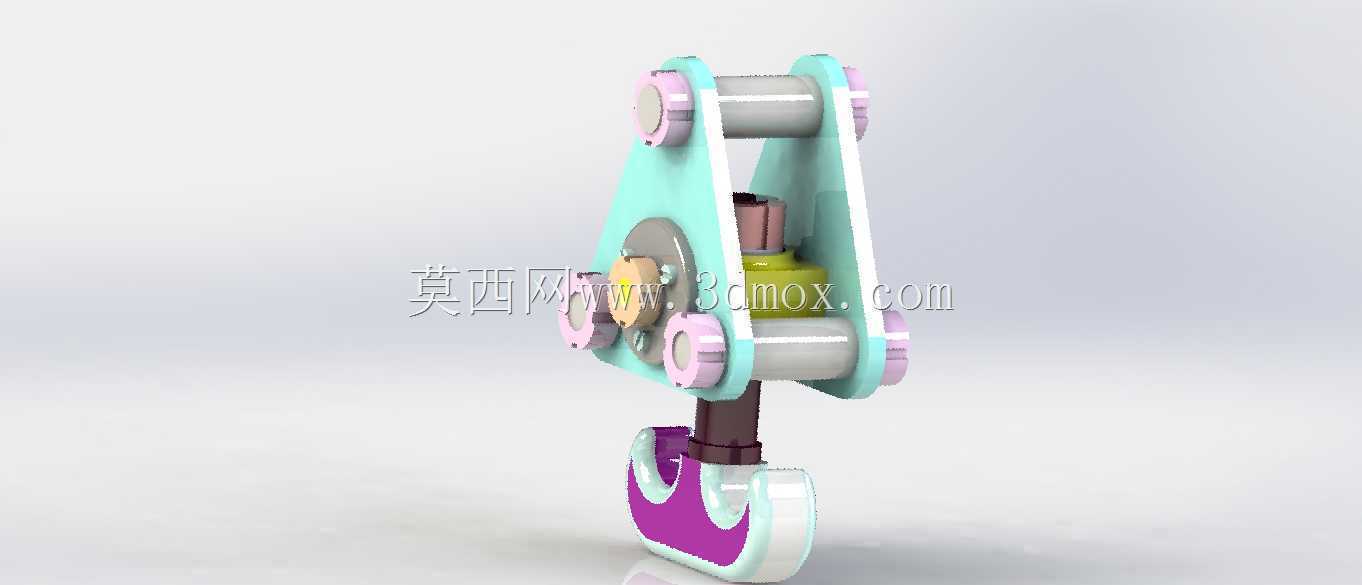

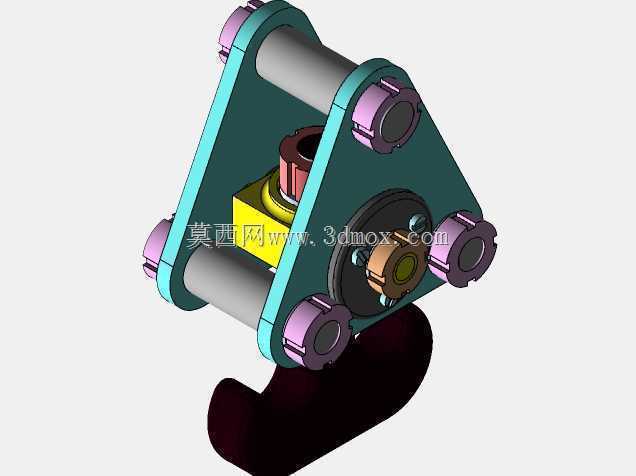

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩组是直接承载吊重、连接起升钢丝绳与被吊物的核心受力构件，这套滑轮式吊钩的结构设计完全围绕重载下的受力可靠性、作业时的转动灵活性以及日常维保的便捷性展开，没有多余的装饰性结构，所有外形轮廓都服务于功能需求。从安装边界来看，这套吊钩组的上部滑轮架两侧开有同轴的滑轮轴安装孔，孔位的同轴度公差控制在0.02mm以内，适配直径20-28mm的起重钢丝绳配套滑轮，滑轮架的上部宽度控制在180mm，能适配多数10t级单梁、门式起重机的吊钩组安装空间，不会和起重机的小车架下部限位结构产生干涉；下部吊钩的钩身开口尺寸为120mm，钩尖处做了加厚的防脱挡边安装位，

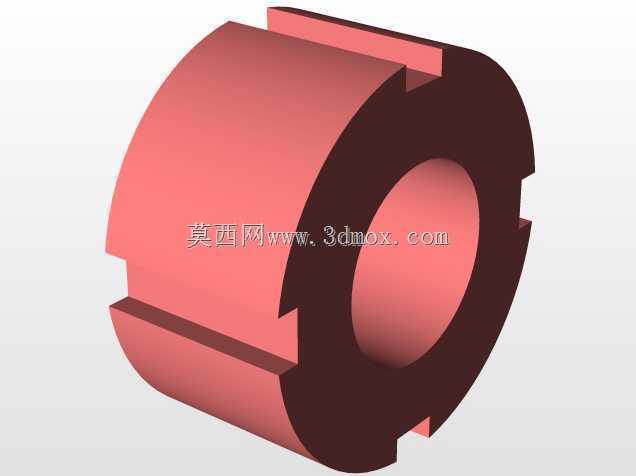

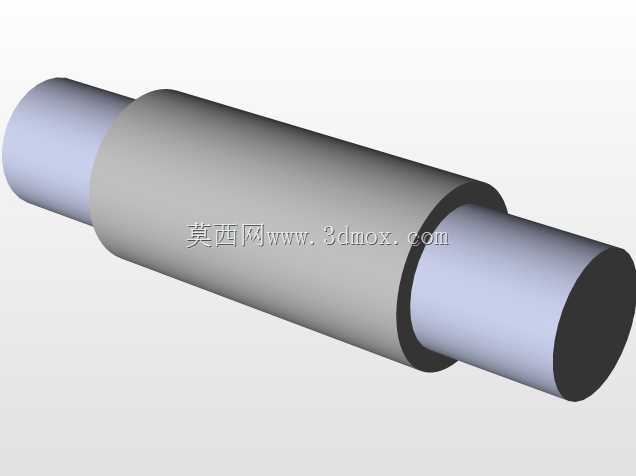

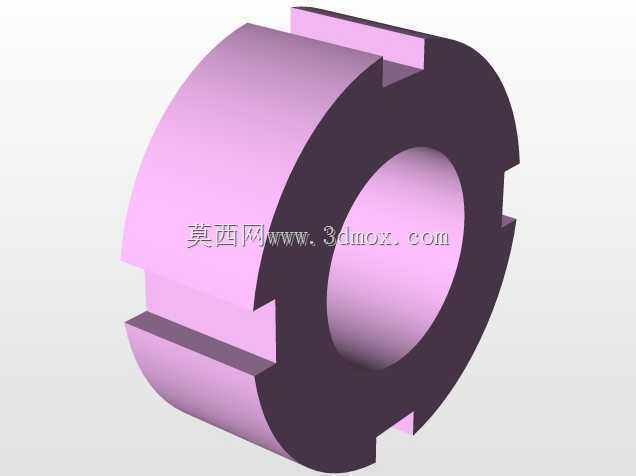

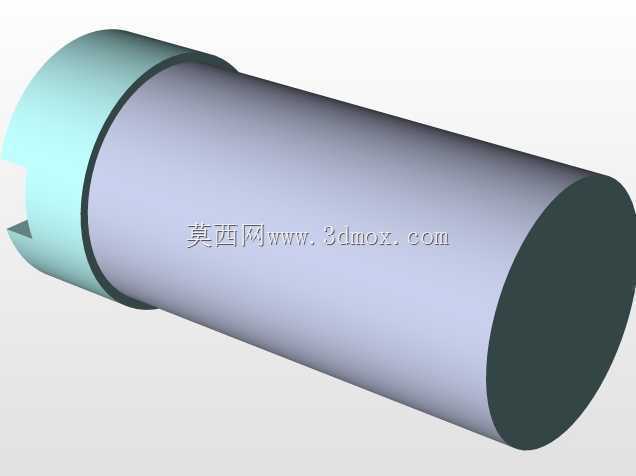

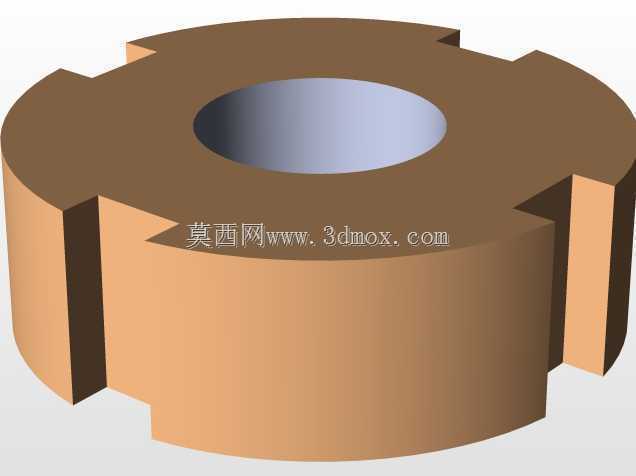

　　可直接配套标准型防脱棘爪，避免吊装过程中吊索从钩口滑出。设计时优先考虑了受力路径的合理性：起升钢丝绳绕过架体上的两个动滑轮后，拉力通过滑轮轴传递到两侧的架体侧板，再通过架体中部的推力轴承传递到下部的吊钩钩身，整个传力路径没有额外的受力拐点，侧板采用加厚的低合金钢板切割成型，所有受力孔位都做了镗孔加工，避免焊接变形带来的装配应力集中；架体上的滑轮轴两端采用卡板定位，不需要额外的焊接固定，日常更换滑轮或者轴承时，只需要拆下定位卡板就能抽出轴件，维保效率比传统焊接式吊钩架提升近40%。中部的推力轴承选型完全匹配额定起升载荷的动载系数要求，能承受吊装过程中吊重转动带来的轴向载荷，作业时被吊物需要调整朝向时，吊钩可以绕垂直轴线灵活转动，

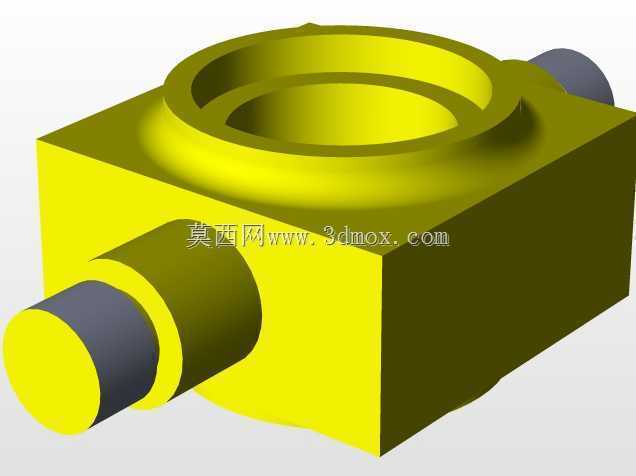

　　不会出现钢丝绳拧扭打结的问题；钩身部分采用锻造后整体调质处理，钩身的危险截面位置做了圆弧过渡，没有尖锐的应力集中棱角，钩尾的螺纹部分和架体下部的螺母配合处加装了防松销，即使长期受交变载荷冲击，也不会出现螺母松脱的问题。架体外侧的紧固件都采用沉头安装设计，外轮廓没有突出的螺栓头，在吊装作业时不会勾挂周边的构件或者吊索，避免意外拉扯带来的安全隐患；滑轮外侧的挡边和架体侧板之间留有3mm的间隙，既可以防止钢丝绳从滑轮槽中脱出，也不会因为间隙过小卡入杂物导致滑轮卡滞。在实际作业场景中，这套吊钩组可以配合卸扣、吊装带、钢丝绳索具使用，适配不同类型的被吊物挂载需求，不管是车间内的机床床身吊装转运，还是仓储区域的重型货箱堆垛，

　　或是基建现场的钢结构构件吊装，都能稳定传递起升载荷；设计时也考虑了不同工况的适配性，滑轮槽的轮廓尺寸适配常规起重钢丝绳的绳径范围，不需要额外定制滑轮就能直接替换同吨位级别的老旧吊钩组，安装时只需要将钢丝绳穿绕到位，固定好滑轮轴的定位卡板，再检查吊钩转动灵活性即可投入使用，不需要复杂的现场调整工序。另外，架体下部的吊钩螺母位置预留了润滑脂注油通道，日常维保的时候可以直接通过注油嘴向推力轴承位置加注润滑脂，不需要拆开整个架体就能完成轴承润滑，能有效降低长期使用后的转动磨损，延长构件的整体使用寿命；钩身的表面做了淬火处理，表面硬度满足频繁挂载吊索的耐磨要求，不会因为长期和吊索摩擦出现钩身截面过度磨损的问题，日常巡检时只需要检查钩身开口的变形量、防脱装置的有效性以及滑轮转动是否顺畅，就能完成常规的安全检查，巡检流程简单易操作，适合各类起重作业场景的日常运维要求。
