机用倾斜旋转可调式机加工台虎钳结构

　　在常规铣削、钻削、钳工修配等机加工场景里，普通固定式虎钳只能完成水平方向的工件夹持，遇到需要倾斜一定角度、或者绕垂直轴回转调整加工面的工序时，往往需要搭配角度垫铁、回转台等辅具才能完成装夹，不仅装夹找正时间长，多次装夹带来的累积误差也会直接影响零件最终加工精度，这款可倾斜旋转的虎钳结构，正是针对这类多面加工、角度加工的装夹痛点做的结构优化。从实际使用场景来看，这类虎钳常布置在普通铣床、钻床的工作台面上，也可适配小型加工中心的T型槽安装位，承担小型异形零件、模具镶件、五金小构件的多工序装夹任务，不需要频繁拆卸工件就能完成不同角度面的加工，能大幅减少单件加工的辅助工时。从功能特性上拆解，

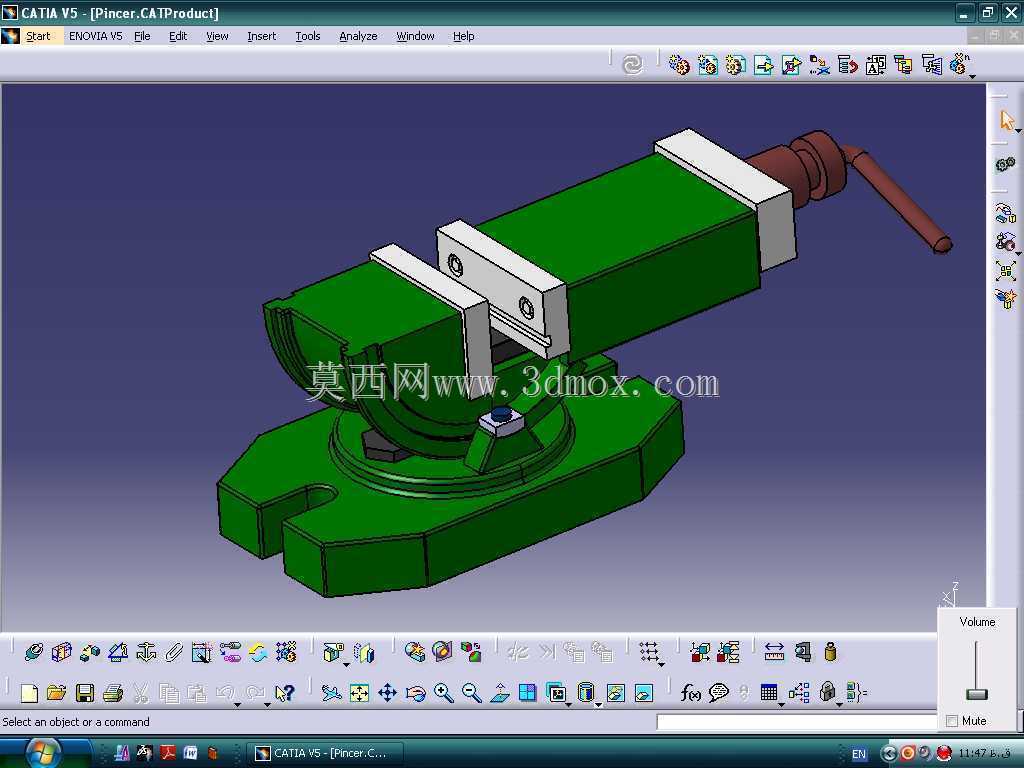

　　这款虎钳在传统平口钳的基础上增加了两个维度的调节自由度：底座部分设置回转结构，可绕垂直轴线做360度回转调整，调整到位后通过侧边的锁紧手柄完成固定，能适配工件不同水平方位的加工需求；钳身与底座的连接位置设置倾斜铰接结构，可带动整个钳身在一定角度范围内做俯仰倾斜调整，满足斜面、斜孔类特征的加工装夹需求，不需要额外制作角度工装。夹持部分沿用了机用虎钳的经典丝杠传动结构，通过转动带摇把的传动丝杠带动活动钳身沿固定钳身的导轨做往复移动，钳口位置预留了可更换钳口板的安装位，可根据加工工件的材质、外形更换光面、齿面或者软质钳口，避免装夹过程中夹伤工件已加工表面，也能提升夹持摩擦力，防止铣削过程中工件出现位移。设计过程中首先要考虑的是整体刚性，

　　因为铣削加工会承受较大的断续切削力，所以钳身、底座、活动钳体都采用了厚实的箱型结构设计，避免加工过程中出现颤振影响加工表面质量；回转和倾斜的锁紧结构都采用了大接触面的锁紧设计，调整到位后能实现无间隙锁止，不会因为切削力作用出现角度偏移。安装边界上，虎钳的底座设置了标准的安装耳槽，可配合机床工作台的T型槽螺栓完成固定，底座的底面做了全平面精加工，保证安装后与工作台面的贴合精度，整体安装尺寸适配大多数中小型机床的工作台面，不会出现安装干涉；钳身的最大开口尺寸覆盖常规小型零件的装夹范围，倾斜角度的调节范围覆盖了日常加工中绝大多数斜面加工的角度需求，不需要额外搭配大角度辅具。日常使用中，调整角度前需要先松开对应位置的锁紧手柄，

　　将钳身调整到需要的角度后再逐一锁死，装夹工件时要注意工件的夹持位置尽量靠近钳口中部，避免偏载导致夹持力不足，可更换钳口板的设计也让这款虎钳能适配更多不同类型的工件，比如装夹软质有色金属件时可以更换铜质或者铝质软钳口，装夹毛坯件时可以更换带齿的淬火硬钳口提升夹持可靠性。和普通固定式虎钳相比，这款带倾斜旋转功能的虎钳虽然结构更复杂，但在多面、多角度加工场景下的适配性要强很多，不需要在工作台上堆叠多个辅具就能完成复杂角度的装夹找正，对于小批量多品种的加工车间来说，能有效降低工装准备的成本，提升机床的有效加工时间。结构设计上，丝杠的传动位置设置了防尘结构，能减少加工过程中产生的切屑、切削液进入传动副，延长丝杠螺母的使用寿命，各个转动配合面都预留了润滑注油位置，日常维护时只需要定期加注润滑脂就能保证调节动作顺畅，不会出现卡滞问题。钳身的导轨部分采用了矩形导轨结构，相比燕尾导轨拥有更好的承载能力，活动钳身移动过程中的直线精度也更有保障，长期使用后即使出现轻微磨损，也可以通过调整镶条来补偿间隙，保持夹持精度。
