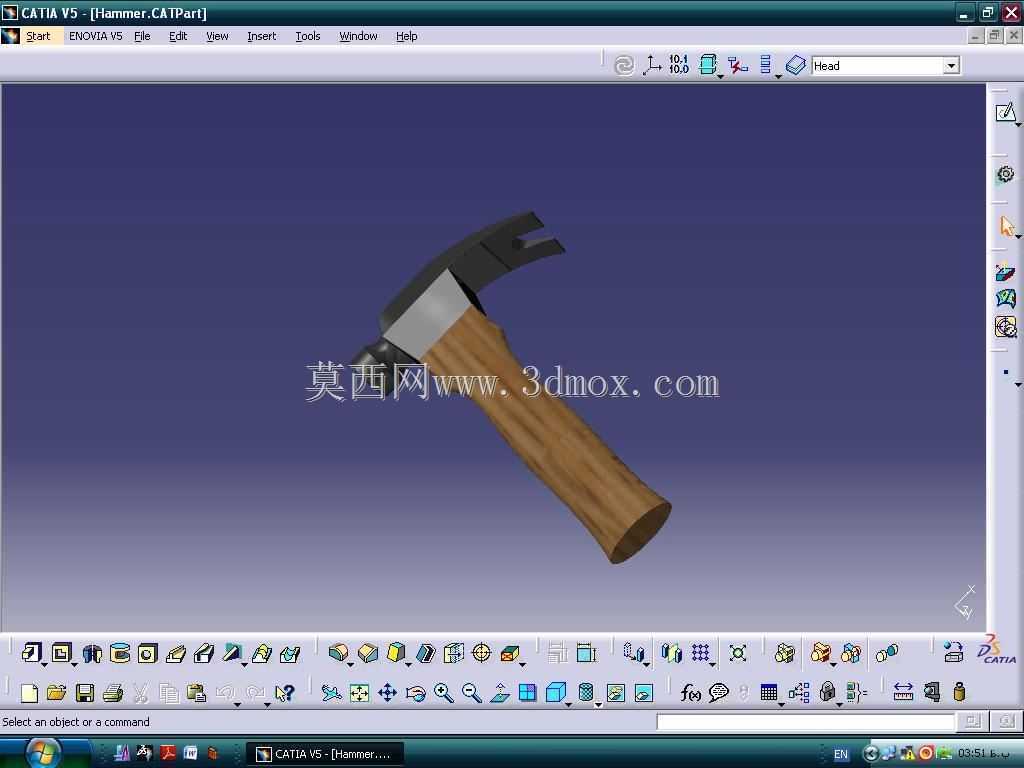

木柄羊角锤三维结构设计

　　日常设备检修、木工作业、建筑现场拆装环节里，羊角锤是出现频次极高的手动敲击工具，这款带木质握柄的羊角锤结构，在设计阶段优先平衡了敲击作业的冲击力传递与长时间握持的操作舒适度，锤头部分采用碳素钢材质的结构逻辑，敲击端面做了微弧凸起处理，避免平面敲击时出现应力集中导致的端面崩边，羊角端的起钉卡槽开有适配不同直径圆钉、钢钉的V型开口，卡槽根部做了圆弧过渡强化，避免起钉时受力过大出现根部断裂的情况。锤头与木柄的连接部位采用了传统的楔胀固定结构，在木柄插入锤头安装孔的端部开有横向楔槽，装配时打入金属楔块让木柄端部胀开，完全填满锤头的锥形安装孔，保证大力度敲击时锤头不会出现松脱、飞脱的安全隐患，木柄的外形按照人手握持的生理曲线做了收腰处理，

　　靠近锤头的位置做了加粗的挡肩结构，既可以避免敲击时手滑碰到锤头部位，也能平衡整个锤子的重心，让握持时的重心落在靠近锤头三分之一的位置，降低长时间举锤作业的手臂疲劳感。从实际应用场景来看，这款锤子的结构尺寸适配绝大多数日常手动作业需求，锤头总长度控制在130mm左右，敲击端面直径28mm，羊角端的开口最大开度16mm，可以轻松起出长度150mm以内的各类圆钉、水泥钉，木柄总长度320mm，握持段的直径在30-35mm之间，既不会因为过细导致握持硌手，也不会因为过粗影响手部发力。设计过程中针对锤头的受力路径做了反复校核，敲击时的冲击力从锤头端面沿着锤头本体直接传递到被敲击物件，多余的振动通过木柄的纤维结构自然衰减，

　　不会像全金属柄锤子那样把全部振动传递到手掌，引发长时间作业后的手部发麻问题。木柄的表面没有做多余的防滑涂层，保留了木材本身的摩擦系数，沾有少量木屑、灰尘的情况下依然能保持足够的握持摩擦力，同时木材的导热系数低，冬季户外作业时不会像金属柄那样出现冰手的问题。锤头的表面做了发黑防锈处理，非作业面的边角都做了R2左右的圆角钝化，避免搬运、存放时划伤人手，安装孔的锥度控制在1:20，既方便木柄的装配打入，也能在长期使用过程中随着木柄的轻微胀缩保持足够的连接紧度。在实际的设备装配、家具拆装、模板支设作业场景里，这款结构的羊角锤可以同时满足敲击物件、起出钉子的双重需求，不需要额外搭配起钉器，减少作业时随身携带的工具数量，

　　握柄的长度设计也兼顾了敲击力度和操作灵活性，在狭窄空间内作业时也能顺利挥动，不会因为柄身过长碰到周边的设备或者构件。针对不同作业场景的受力需求，锤头的重量设置在0.5kg这个通用区间，既可以提供足够的敲击力度完成钢钉打入、构件敲击校正的作业，也不会因为重量过大导致小力度作业时不好控制力度，打坏易碎的作业面。设计时还特意考虑了木柄的可更换性，当木柄出现开裂、损坏的时候，只需要打掉旧的楔块，退出旧木柄，更换同尺寸的新木柄重新打楔固定就可以继续使用，不需要整体更换整个锤子，降低长期使用的成本。锤头的羊角部分做了加厚处理，起钉时可以借助杠杆原理，把羊角端垫在小块木方上作为支点，不需要用手额外施加太大的抬升力就能顺利把埋入木材或者墙体的钉子起出，V型卡槽的边缘做了淬火硬化处理，硬度达到HRC45-50，长期起钉不会出现卡槽边缘卷边、磨损的问题，保持足够的卡入钉子的能力。
