滚筒式洗衣设备结构三维设计

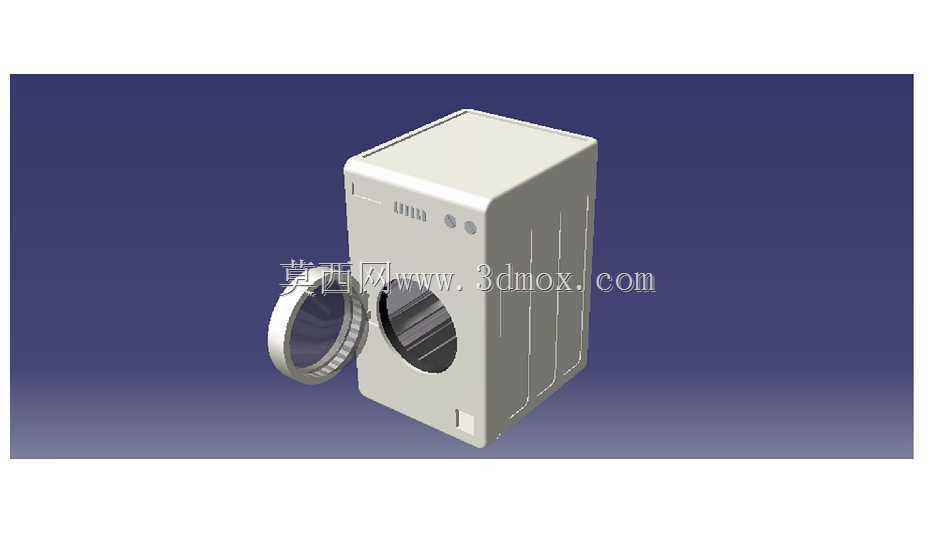

　　这款滚筒式洗涤设备的三维结构设计，核心围绕家用场景的衣物洗涤需求展开，在结构布局上充分考虑了日常使用的操作便利性与安装适配性。从实际应用场景来看，这类设备主要面向家庭厨卫空间的嵌入式或独立摆放需求，设计阶段首先要明确的是安装边界尺寸，常规家用款的机身宽度控制在600mm左右，深度适配主流橱柜的600mm进深预留空间，高度则匹配多数家庭台面下的850mm通用安装高度，确保设备可以顺利嵌入整体橱柜布局，不会出现突出柜体或者预留间隙过大的问题。

　　在功能特性的结构实现上，前开式的舱门设计是这类设备的核心结构特征，舱门采用透明视窗结构，既可以在洗涤过程中观察内部筒内衣物的运转状态，也通过铰链结构的阻尼设计实现舱门的缓开缓闭，避免开关门时的碰撞异响与结构损伤。内筒的支撑结构采用悬臂式主轴布局，主轴通过轴承座固定在机身后部的加强钣金上，配合前后配重块的重量分配，抵消高速脱水阶段内筒高速旋转产生的偏心振动，这部分结构在建模时需要重点考量配重块的安装位置与固定方式，确保整机运行时的振动幅度控制在合理范围内，不会出现移位或者过大的运行噪音。

　　设备的外壳采用一体式钣金折弯结构，侧面的加强筋冲压结构既提升了外壳的结构刚性，减少薄钣金在长期使用中的形变问题，也为内部的悬挂减震部件提供了可靠的安装点位。内部的洗涤筒分为内外双层结构，外筒作为盛水结构，需要做好密封结构的设计，尤其是筒口与舱门密封圈的配合位置，建模时要预留足够的密封件安装槽位，确保洗涤过程中不会出现渗水问题；内筒则通过圆周分布的提升筋结构，在洗涤旋转过程中带动衣物抬升跌落，模拟手搓的洗涤效果，内筒壁的密布小孔则实现洗涤过程中的水流交换，同时在脱水阶段通过离心力将衣物中的水分甩出至外筒排出。

　　从设计思路的落地来看，这款模型完整还原了设备的总装层级关系，顶部的控制区域预留了电脑板与操作按键的安装空间，底部的排水泵、减震支脚结构也都做了完整的结构表达，减震支脚的可调结构设计，可以适配地面不平整的安装场景，通过调整支脚的旋出高度来调平整机，进一步降低运行振动。在管路布局上，进水电磁阀的安装位置位于机身背部上方，对接 household 供水管道，排水结构则采用上排水设计，通过排水泵将洗涤废水提升至高位排出，适配家庭厨卫的排水管道高度要求，不需要额外降低地面排水位。

　　对于结构设计从业者来说，这类家电设备的建模重点在于总装的配合间隙控制，比如舱门与外筒前盖的配合间隙、外壳与内部部件的安全间隙，都需要符合家电设计的安全规范要求，避免运动部件与固定结构出现干涉。同时整机的重心分配也是设计阶段需要反复校核的部分，前部舱门区域的重量、后部电机与配重的重量需要形成合理的平衡，避免设备在满载衣物时出现前倾的问题。模型中还原的各部件安装定位结构，比如电机的安装支架、悬挂弹簧的挂点位置，都可以作为同类家电产品结构设计的参考，帮助设计人员快速理解滚筒类洗涤设备的结构逻辑，在进行改型设计时可以快速调整相关尺寸参数，适配不同容量等级的产品开发需求。
